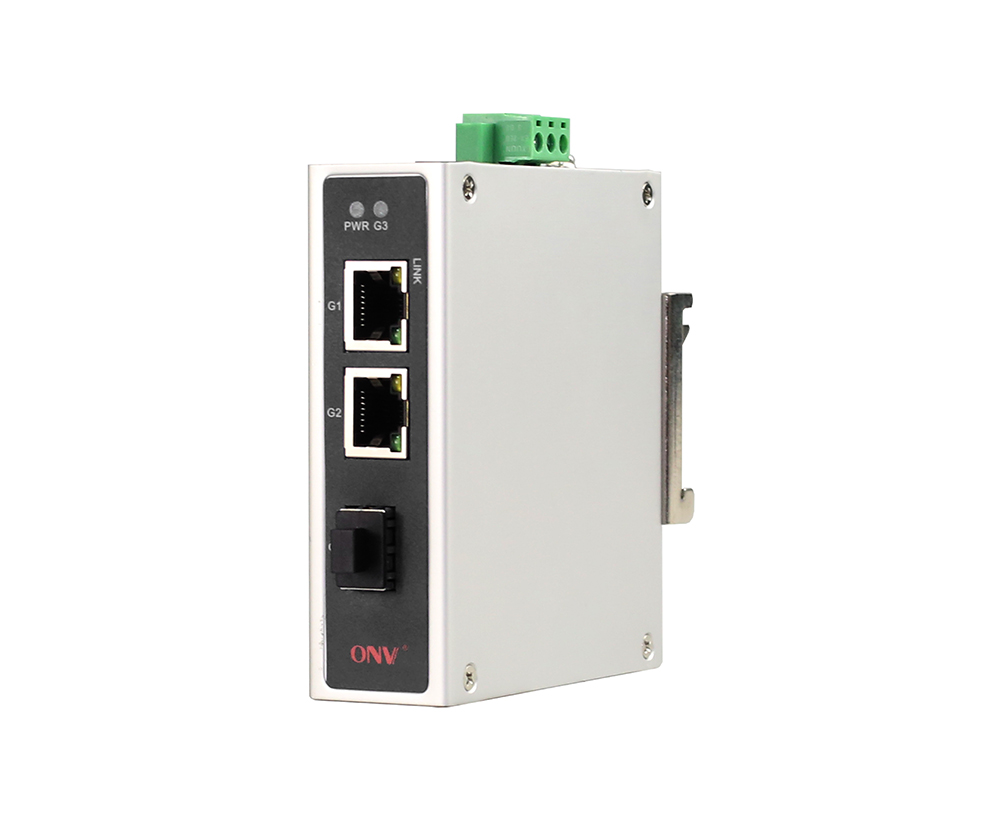

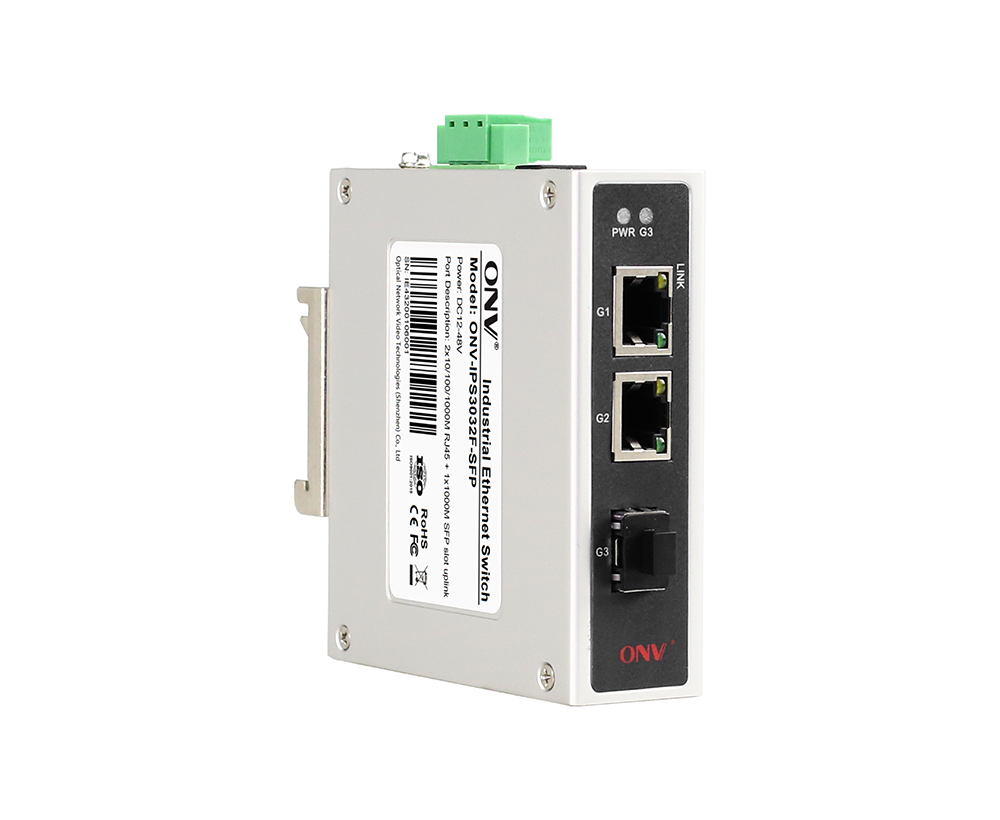

Switch Ethernet industrial Gigabit de 3 portas

Modelo： ONV-IPS3032F-SFP

Interruptor de fibra Ethernet industrial não gerenciado com portas RJ45 2*10/100/1000M e 1*1000M uplink porta de fibra SFP. Pode suportar dupla entrada de alimentação DC e montagem DIN Rail.

Quero fazer um inquérito para

Síntese
Especificação técnica

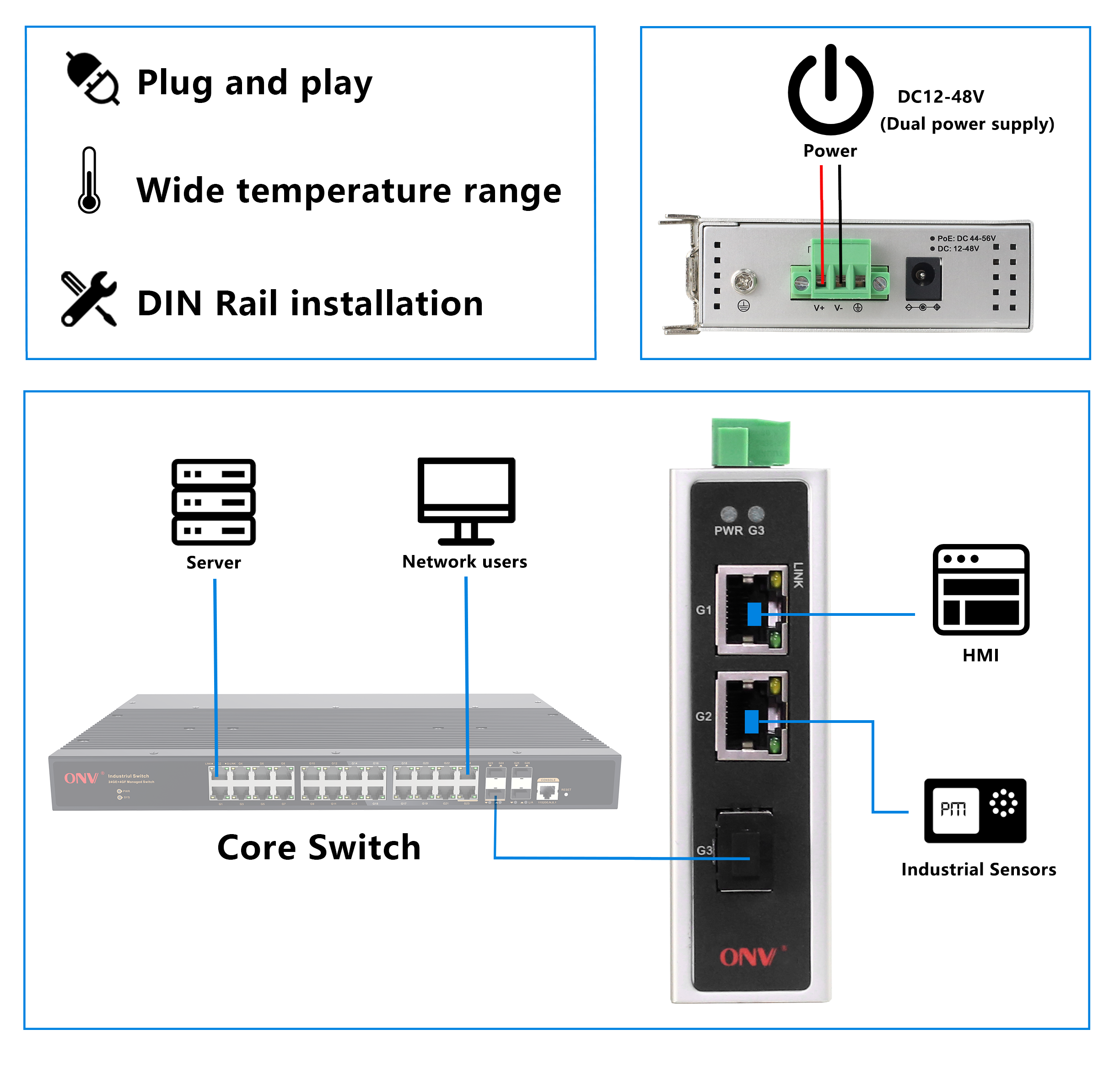

Aplicação
Documentos
Produtos relacionados

VISÃO GERAL

OONV-IPS3032F-SFPÉ umGInterruptor industrial fibra Ethernet igabitDesenvolvido independentemente pela ONV-A.Tem 2*10/100/1000Base-T adaptáveis portas RJ45E 1 * 1000Base-X uplink SFP fibra porto. Cada porto pode apoiar a linha-taxa completa que envia.

OONV-IPS3032F-SFPTem a adaptação industrial excelente do ambiente do campo (estabilidade mecânica, adaptação do clima, adaptação eletromagnética do ambiente, etc.). É adequado para cenas industriais, como transporte inteligente, trânsito ferroviário, indústria de energia, mineração, petróleo, transporte, metalurgia e construção de energia verde para formar uma rede de comunicação econômica, estável e confiável. Modo não gerenciado, plug and play, sem configuração, fácil de usar.

CARACTERÍSTICA

Acesso Gigabit

◇Apoie a transmissão deobstrução da fio-velocidade.

◇Suporte full-duplex baseado em IEEE802.3x e half-duplex com base em contrapressão.

◇Suporte GigabitPorto RJ45 eSFPFibra porta combinação para atender as necessidades de rede em vários cenários.

Estável e confiável

◇CCC, CE, FCC, RoHS.

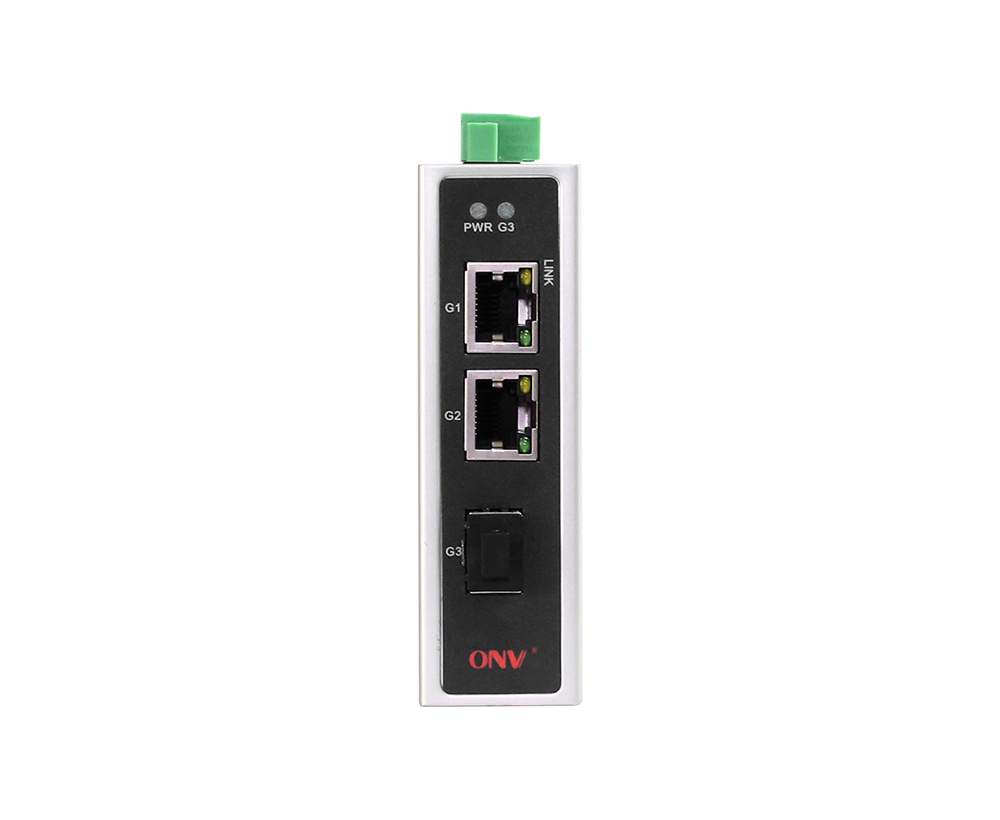

◇O painel de fácil utilização pode mostrar o status do dispositivo através do indicador LED de PWR e Link.

◇Baixo consumo de energia, carcaça de liga de alumínio e excelente dissipação de calor para garantir o funcionamento estável do interruptor.

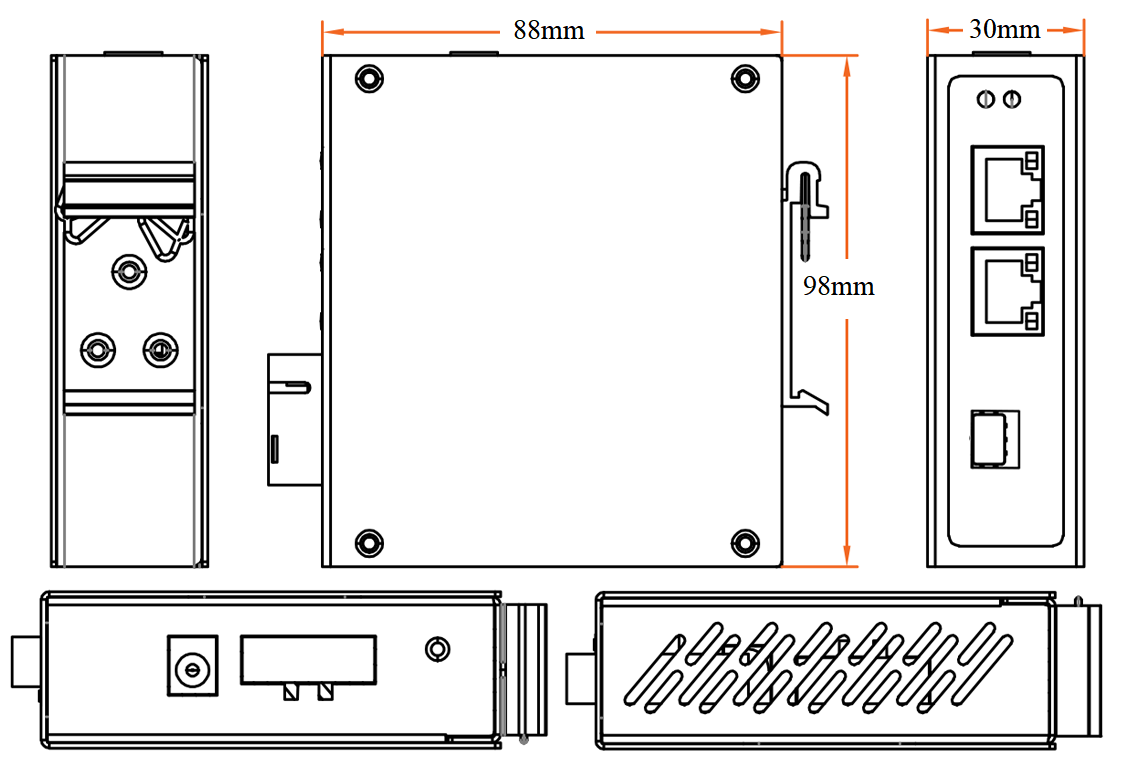

DIMENSÃO

INFORMAÇÕES DE ENCOMENDA

Modelo	Descrição	Fonte alimentação recomendada
ONV-IPS3032F-SFP	Interruptor de fibra Ethernet industrial não gerenciado com portas RJ45 210/100/1000M e 11000MUplinkSFP fibra porto. Pode suportar dupla entrada de energia DCDINRMontagem ail.	24W
Nota:O módulo óptico e a fonte de alimentação não estão incluídos e precisam ser comprados.

LISTA DE EMBALAGEM

Lista embalagem	Conteúdo	Quantidade	Unidade
	Switch Ethernet industrial Gigabit de 3 portas	1	Definir
	Guia do usuário	1	PC
	Cartão Garantia e Certificado de Conformidade	1	PC

MÓDULO ÓPTICO

Produto	Modelo	Descrição	Unidade
1,25GÓpticaMódulo	2630-G	Módulo ótico industrial, fibra dupla 850nm do multi-modo 1.25G, distância de transmissão: 550mPor exemplo,Interface LC, suporta função DDM e hot plugging.	PC
	2632-G	Módulo ótico industrial, fibra dupla 1310nm do único-modo 1.25G, distância de transmissão: 20kmPor exemplo,Interface LC, suporta função DDM e hot plugging.	PC
	2612-T-G	Módulo ótico industrial, fibra TX1310nm/do único-modo 1.25G únicaRX1550nm, transmissão distância: 20kmPor exemplo,Interface LC, suporta função DDM e hot plugging.	PC
	2613-R-G	Módulo ótico industrial, fibra TX1550nm/do único-modo 1.25G únicaRX1310nm, transmissão distância: 20kmPor exemplo,Interface LC, suporta função DDM e hot plugging.	PC
	2612-T-G-SC	Módulo ótico industrial, fibra TX1310nm/do único-modo 1.25G únicaRX1550nm, transmissão distância: 20km, SInterface C, suporta função DDM e hot plugging.	PC
	RG-2613-SC	Módulo ótico industrial, fibra TX1550nm/do único-modo 1.25G únicaRX1310nm, transmissão distância: 20km, SInterface C, suporta função DDM e hot plugging.	PC

FORNECIMENTO DE ALIMENTAÇÃO

Produto

Modelo

Descrição

Unidade

Alimentação industrial trilho DIN 24W

GWS-DP24-12

DIN Rail 24W único conjunto de alimentação de saída

Tensão de entrada: AC100V ~ 240V 50-60H 0.35A

Saída Tensão: DC12V, 2.0A

Operação Temperatura: -40 ℃ a + 70 ℃

Alimentação industrial trilho DIN 24W

GWS-DP24-24

DIN Rail 24W único conjunto de alimentação de saída

Tensão de entrada: AC100V ~ 240V 50-60H 0.35A

Saída Tensão: DC24V, 1.0A

Operação Temperatura: -40 ℃ a + 70 ℃

ESPECIFICAÇÃO TÉCNICA

Modelo	ONV-IPS3032F-SFP
Características Interface
Porto Fixo	210/100/1000Base-T RJ45 portos (dados) 1 1000Base-X uplink SFP fibra porto (dados)
Porta Ethernet	Porta 1-2Pode suportar 10/100/1000Base-T(X) auto-detecção, full/ half duplex MDI/ MDI-X auto-adaptação
Transmissão par trançado	10BASE-T: Cat3,4,5 UTP (≤ 100 metros) 100BASE-TX: Cat5 ou posterior UTP (≤ 100 metros) 1000BASE-T: Cat5e ou posterior UTP (≤ 100 metros)
Porto fibra óptica	A relação da fibra ótica do gigabit, defeito não inclui o módulo ótico (único-modo opcional/multi-modo, única fibra/módulo ótico da fibra dupla. LC)
Cabo óptico/distância	Multi-modo: 850nm/ 0-550m, Único-modo: 1310nm/ 0-40km, 1550nm/ 0-120km.
Parâmetro do chip
Protocolo Rede	IEEE 802,3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3U 100Base-TXPor exemplo,IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x
Modo Encaminhamento	Armazenar e Encaminhar (Velocidade completa do fio)
Capacidade do interruptor	12Gbps (sem bloqueio)
Encaminhamento Taxa @ 64byte	4,46 Mpps
MAC	2K
Memória Buffer	2M
Quadro Jumbo	9216bytes
Indicador LED	Potência: PWR (verde), Rede: Link (amarelo)Porta da fibra: G3 (verde)
Alimentação
Consumo Energia	Aguardando <3W, carga completa <5W
Entrada Tensão/Interface	DC12-48VPor exemplo,3P terminal industrial e DC power jack, suporte anti-reverso proteção
Alimentação	Não, opcional12V/24W ou 24V/24W alimentação industrial
Parâmetro físico
Operação TPEM/Umidade	-40 ~ + 75 °C, 5% ~ 90% RH Sem condensação
Armazenamento TPEM/Umidade	-40 ~ + 85 °C, 5% ~ 95% RH Sem condensação
Dimensão (L * W * H)	98 88 * * 30 milímetros
Peso líquido/bruto	0,25Quilograma/0,35Quilograma

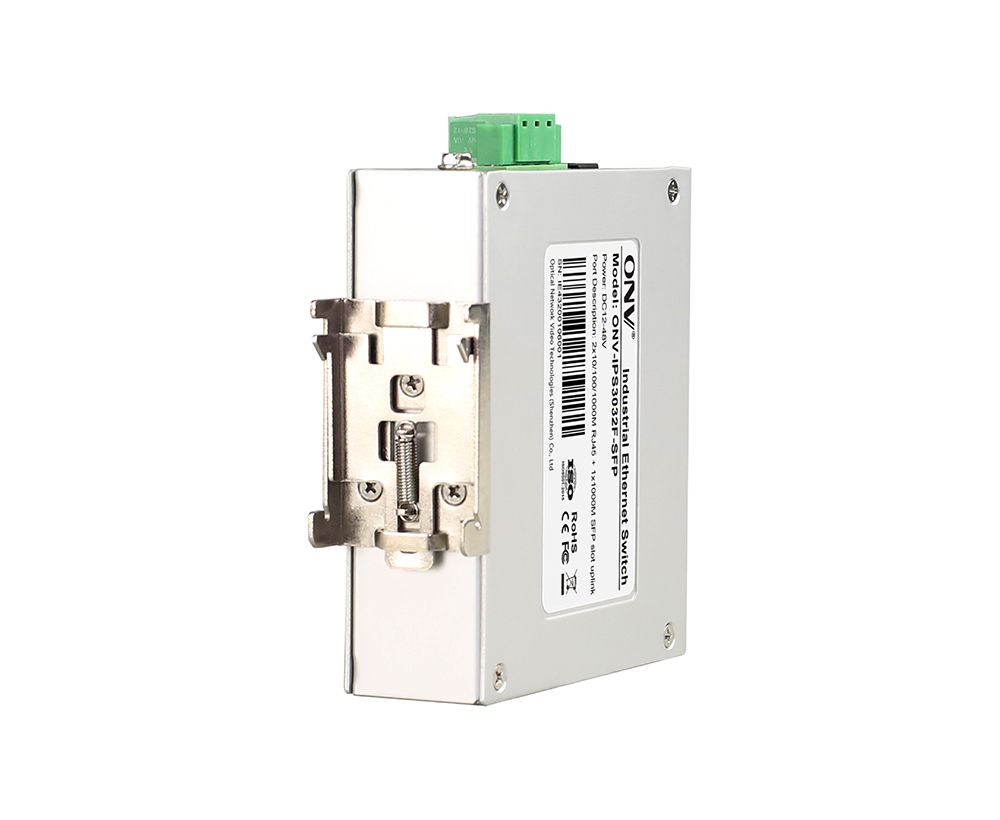

Instalação	Desktop, 35 milímetros DINRCauda
Certificação & garantia
Proteção contra raios	Proteção nível: IP30 Proteção contra raios: 6KV 8/20us IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz) FCC Parte 15/CISPR22 (EN55022): Classe A IEC61000-6-2 (Padrão Industrial Comum) IEC61000-4-9 (campo magnético pulsado): 1000A/m IEC61000-4-10 (oscilação amortecida): 30A/m 1MHz IEC61000-4-12/18 (Shockwave): CM2.5kV, DM1kV IEC61000-4-4(EFT): Cabo de alimentação: ± 4kV, cabo de dados: ± 2kV IEC61000-4-16 (transmissão de modo comum): 30V, 300V, 1s IEC61000-4-2 (ESD): ± 8kV contato descarga, ± 15kV ar descarga IEC61000-4-6 (transmissão de radiofrequência): 10V(150kHz ~ 80MHz) IEC61000-4-8 (campo magnético da frequência do poder): 100A/m, 1000A/m, 1s-3s IEC61000-4-5 (Surge): Cabo de alimentação: CM ± 4kV/ DM ± 2kV, cabo de dados: ± 4kV
Propriedades mecânicas	IEC60068-2-6 (Anti Vibração), IEC60068-2-32 (Queda Livre), IEC60068-2-27 (Anti Choque)
Certificação	O CCC, marca do CE, anúncio publicitário, EN62368-1 de CE/LVD, FCC parte 15 classifica A, RoHS
Garantia	5 anos, manutenção vitalícia.
