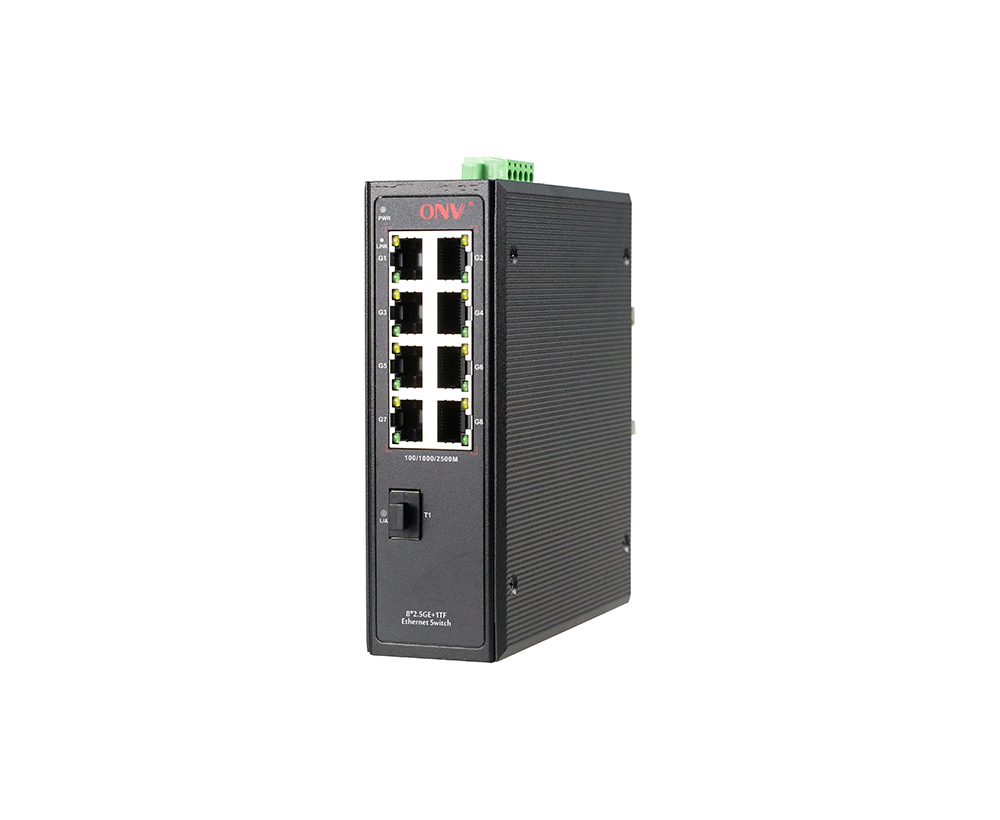

Switch Ethernet industrial de 9 portas 2.5G

Modelo： ONV-IPS57008F

Interruptor de fibra Ethernet industrial não gerenciado com 8*10/100/1000/2500M portas RJ45 e 1*1/2.5/10G uplink porta de fibra SFP. Pode suportar entrada de alimentação dupla DC e montagem em trilho DIN.

Quero fazer um inquérito para

Síntese
Especificação técnica
Aplicação
Documentos
Produtos relacionados

VISÃO GERAL

O ONV-IPS57008F é um switch Ethernet industrial 2.5G desenvolvido independentemente pela ONV. Tem 8*10/100/1000/2500Base-T portas RJ45 adaptáveis e 1*1/2.5/10G uplink SFP + fiber port. Cada porto pode apoiar a linha-taxa que envia.

O ONV-IPS57008F segue o design e materiais de produtos industriais, liga de alumínio para melhorar a eficiência de dissipação de calor e tem excelente adaptabilidade a ambientes de campo industrial (incluindo estabilidade mecânica, adaptabilidade ao ambiente climático, adaptabilidade ao ambiente eletromagnético, etc.). Baixo consumo energético e sem ventoinha. É adequado para cenários industriais, como transporte inteligente, transporte ferroviário, indústria de energia, mineração, petróleo, transporte, metalurgia e construção de energia verde para construir redes de comunicação econômicas, eficientes, estáveis e confiáveis. Modelo não gerenciado, plug and play, sem configuração, simples e conveniente de usar.

CARACTERÍSTICA

Acesso 2.5G, uplink porto da fibra 1/2.5/10G SFP +

◇Apoie a transmissão deobstrução da fio-velocidade.

◇Suporte full-duplex baseado em IEEE802.3x e half-duplex com base emBPressão.

◇Apoio 2.5G RJ45Porto e combinação de porta de fibra 1/2.5/10G SFP +, que permite aos usuários construir flexivelmente redes para atender às necessidades de vários cenários.

Estável e confiável

◇CCC, CE, FCC,RSP.

◇O painel de fácil utilizaçãoPode mostrar o status do dispositivo através do indicador LED de PWR,Ligação, E L/A-A.

◇Consumo da baixa potência, nenhum fã, alumínio liga escudo,EExcelente dissipação de calor para garantir o funcionamento estável do interruptor.

INFORMAÇÕES DE ENCOMENDA

Modelo	Descrição	Fonte alimentação recomendada
ONV-IPS57008F	UnGerenciado industrialEthernetInterruptor de fibra8* 10/100/1000/2500Portas M RJ45 e1* 1/2,5/10G uplink SFP +FibraPorto-A. PodeApoioDupla entrada de alimentação DC e montagem trilho DIN.	24V/24W
Nota:O módulo óptico e a fonte de alimentação não estão incluídos e precisam ser comprados.

LISTA DE EMBALAGEM

Lista embalagem	Conteúdo	Quantidade	Unidade
	Interruptor Ethernt industrial de 9 portas 2.5G	1	CONJUNTO
	Guia do usuário	1	PC
	Cartão Garantia e Certificado de Conformidade	1	PC

MÓDULO ÓPTICO

Produto

Modelo

Descrição

Unidade

Módulo óptico 1.25G

2630-G

Módulo ótico industrial de SFP, fibra dupla 850nm do multi-modo 1.25G, distância de transmissão: 550m, relação do LC. Suporta função DDM e hot plugging.

2632-G

Módulo ótico industrial de SFP, fibra dupla 1310nm do único-modo 1.25G, distância de transmissão: 20km, relação do LC. Suporta função DDM e hot plugging.

2612-T-G

Módulo ótico industrial de SFP, fibra TX1310nm/ RX1550nm do único-modo 1.25G, distância de transmissão: 20km, relação do LC. Suporta função DDM e hot plugging.

2613-R-G

Módulo ótico industrial de SFP, fibra TX1550nm/ RX1310nm do único-modo 1.25G, distância de transmissão: 20km, relação do LC. Suporta função DDM e hot plugging.

2612-T-SC-G

Módulo ótico industrial de SFP, fibra TX1310nm/ RX1550nm do único-modo 1.25G, distância de transmissão: 20km, relação do SC. Suporta função DDM e hot plugging.

2613-R-SC-G

Módulo ótico industrial de SFP, fibra TX1550nm/ RX1310nm do único-modo 1.25G, distância de transmissão: 20km, relação do SC. Suporta função DDM e hot plugging.

10G

Módulo Ótico

6630-G

Módulo ótico industrial de SFP, fibra dupla 850nm do multi-modo 10G, distância de transmissão: 300m, relação do LC. Suporta função DDM e hot plugging.

7832-G

Módulo ótico industrial de SFP, fibra dupla 1310nm do único-modo 10G, distância de transmissão: 20km, relação do LC. Suporta função DDM e hot plugging.

7832-33-G

Módulo ótico industrial de SFP, fibra TX1330nm/ RX1270nm do único-modo 10G, distância de transmissão: 20km, relação do LC. Suporta função DDM e hot plugging.

7832-27-G

ESPECIFICAÇÃO TÉCNICA

Modelo	ONV-IPS57008F
Características Interface
Porto Fixo	11/2.5/10G uplink SFP fiber port (dados) 810/100/1000/2500Base-T RJ45 portos (dados) 2 conjuntos V, portas de alimentação DC redundantes em V (terminal 5P Phoenix)
Porta Ethernet	O porto 1-8 pode apoiar a auto-detecção de 10/100/1000/2500Base-T, completamente/half-duplex MDI/ MDI-X auto-adaptação
Transmissão par trançado	10BASE-T: Cat3,4,5 UTP (≤ 100 metros) 100BASE-TX: Cat5 ou UTP posterior (≤ 100 metros) 1000BASE-T: Cat5e ou UTP posterior (≤ 100 metros) 2500BASE-T: Cat6A ou UTP posterior (≤ 100 metros)
Porto fibra óptica	1/10G SFP porta de fibra óptica, padrão não incluem módulo óptico (opcional monomodo/multi-modo, fibra única/módulo óptico de fibra dupla. LC)
Cabo óptico/distância	Multi-modo: 850nm/ 0-500m, 2.5/10G/ 0-300m, Único-modo: 1310nm/ 0-40km, 1550nm/ 0-120km
Parâmetro do chip
Protocolo Rede	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3bz 2.5GBase-T, IEEE 802.3ae 10GIEEE SR/2.3x
Modo Encaminhamento	Armazenar e encaminhar (velocidade total do fio)
Capacidade do interruptor	60Gbps
Encaminhamento Taxa @ 64byte	44,6 Mpps
MAC	8K
Memória Buffer	8,1 M
Quadro Jumbo	12K
Indicador LED	Alimentação: PWR (verde), Rede: Link (amarelo), Porta de fibra: L/A (verde)
Alimentação
Potência total Tensão/entrada	10W/ DC12-48V
Consumo Energia	Standby<3W, carga máxima <10W
EuNterface	DC12-48V, 5P terminal Phoenix industrial, suporte a proteção anti-reversa.
PPoderSUpply	Fonte de alimentação industrial 24V/24W opcional
Parâmetro físico
Operação TEMP/Umidade	-40 ~ + 75 °C, 5% ~ 90% RH Sem condensação
Armazenamento TEMP/Umidade	-40 ~ + 85 °C, 5% ~ 95% RH Sem condensação
Dimensão (L * W * H)	145134,547 milímetros
Peso líquido/bruto	0,8 kg/1,0 kg
Instalação	Desktop, trilho 35mm DIN
Certificação & garantia
Proteção contra raios	Proteção nível: IP40 Proteção contra raios: 6KV 8/20us IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz) FCC Parte 15/CISPR22 (EN55022): Classe B IEC61000-6-2 (Padrão Industrial Comum) IEC61000-4-9 (campo magnético pulsado): 1000A/m IEC61000-4-10 (oscilação amortecida): 30A/m, 1MHz IEC61000-4-12/18 (onda de choque): CM 2.5kV, DM 1kV IEC61000-4-4(EFT): Cabo de alimentação: ± 4kV Cabo de dados: ± 2kV IEC61000-4-16 (transmissão de modo comum): 30V, 300V, 1s IEC61000-4-2 (ESD): ± 8kV contato descarga, ± 15kV ar descarga IEC61000-4-6 (transmissão de radiofrequência): 10V(150kHz ~ 80MHz) IEC61000-4-8 (campo magnético da frequência do poder):100A/m, 1000A/m, 1s-3s IEC61000-4-5 (Surge): Cabo de alimentação: CM ± 4kV/ DM ± 2kV, cabo de dados: ± 4kV
Propriedades mecânicas	IEC60068-2-6 (Anti Vibração), IEC60068-2-32 (Queda Livre), IEC60068-2-27 (Anti Choque)
Certificação	O CCC, marca do CE, anúncio publicitário, EN62368-1 de CE/LVD, FCC parte 15 a classe B, RoHS
Garantia	5 anos, manutenção vitalícia.
