10G uplink comutador Ethernet industrial gerenciado L2 de 16 portas-Comutador Ethernet Industrial

10G uplink comutador Ethernet industrial gerenciado L2 de 16 portas

Modelo： ONV-IPS56168FM

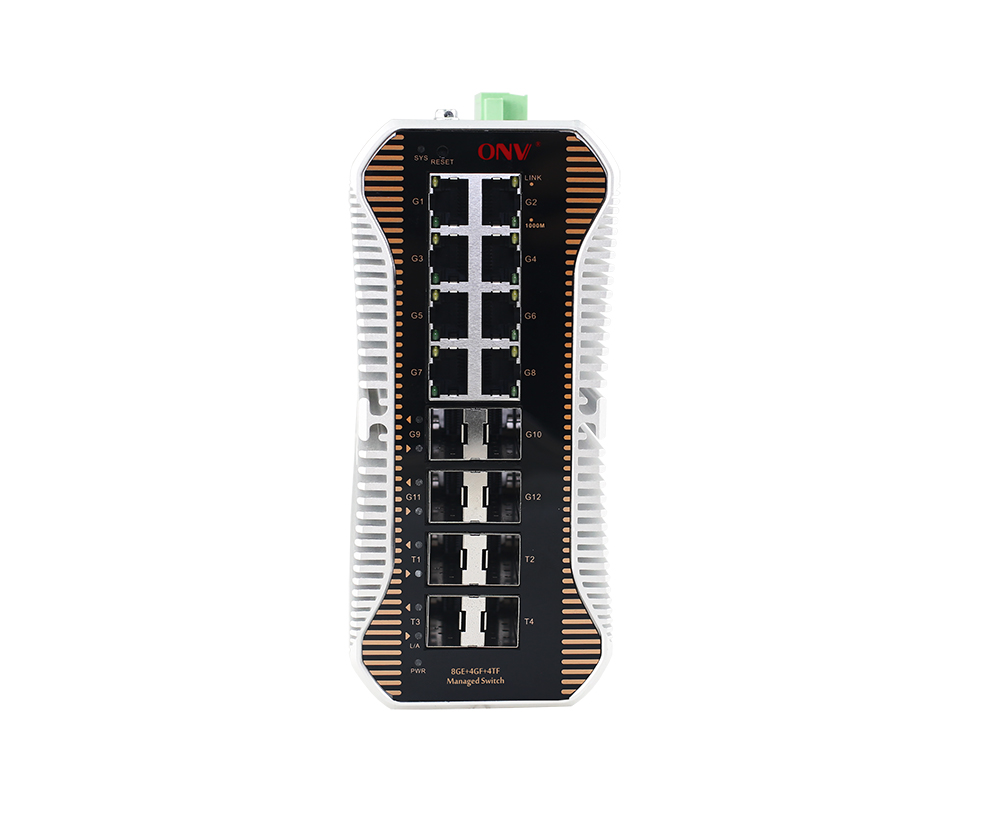

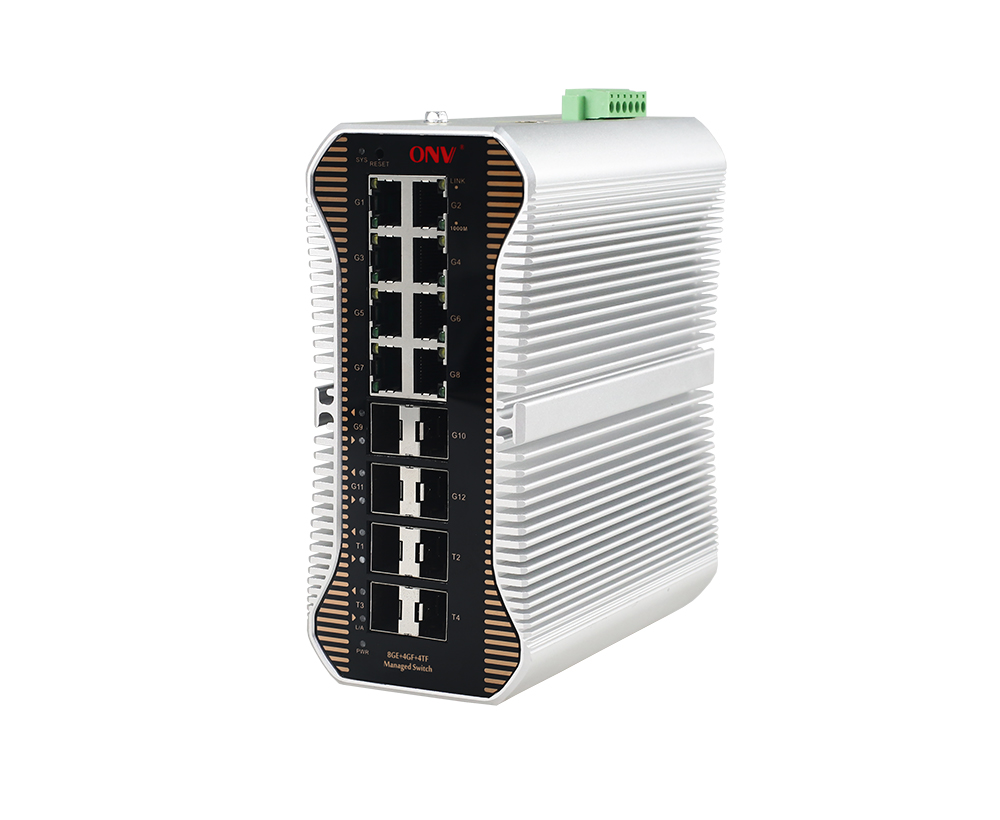

L2 gerenciado industrial Ethernet fibra switch com 8*10/100/1000M portas RJ45 e 4*100/1000M uplink portas de fibra SFP e 4*1/10G uplink portas de fibra SFP. Ele suporta dupla entrada de alimentação DC e montagem trilho DIN.

Quero fazer um inquérito para

Síntese
Especificação técnica
Aplicação
Documentos
Produtos relacionados

VISÃO GERAL

O ONV-IPS56168FM é um interruptor industrial controlado 10G da fibra do Ethernet do uplink L2 + desenvolvido independentemente por ONV. Tem 8*10/100/1000Base-T adaptável portas RJ45 e 4*100/1000Base-X uplink portas de fibra SFP e 4*1/10G uplink SFP + portas de fibra. Cada transmissão fio-velocidade do apoio do porto.

O ONV-IPS56168FM tem funções de gerenciamento de rede L2 +, suporta gerenciamento IPV4/ IPV6, encaminhamento de rotas estáticas, mecanismos completos de proteção de segurança, políticas ACL/ QoS completas e funções VLAN ricas para fácil gerenciamento e manutenção. Suporta múltiplos protocolos de rede redundância STP/RSTP/MSTP (<50ms) e (ITU-T G.8032) ERPS (<20ms) para melhorar o backup do link e a confiabilidade da rede. A comunicação pode ser rapidamente restaurada quando uma rede unidirecional falha Garanta a comunicação ininterrupta para aplicativos importantes. De acordo com as necessidades do aplicativo, o gerenciamento da porta, o gerenciamento do endereço de roteamento, o controle do fluxo da porta, a divisão VLAN, o IGMP, a política de segurança e outras configurações de negócios do aplicativo são realizados por meio de métodos de gerenciamento de rede como Web, CLI, SNMP e Telnet. O ONV-IPS56168FM segue o design e os materiais do produto industrial. O escudo da liga de alumínio aumenta a dissipação térmica e tem a adaptação industrial excelente do ambiente (incluindo a estabilidade mecânica, a adaptação do ambiente do clima, a adaptação eletromagnética do ambiente, etc.). Grau de proteção IP40, fonte de alimentação redundante dupla, baixo consumo de energia e sem ventilador, garantia de 5 anos. É adequado para cenários industriais, como transporte inteligente, transporte ferroviário, indústria de energia, mineração, petróleo, transporte, metalurgia e construção de energia verde para estabelecer uma rede de comunicação econômica, eficiente, estável e confiável.

CARACTERÍSTICA

Acesso do gigabit, SFP + fiber port uplink

◇Apoie a transmissão deobstrução da fio-velocidade.

◇Suporte full-duplex baseado em IEEE802.3x e half-duplex com base emBPressão.

◇Suporta porta porta Gigabit RJ45 e 1/10G uplink SFP + combinação de portas, que permite aos usuários construir redes de forma flexível para atender às necessidades de vários cenários.

ForteCapacidade do processamento do negócio

◇ApoioIRede anel ERPS ndustrial e STP/RSTP/MSTP para eliminar a camada 2 loops e realizar link backup.

◇Suporte IEEE802.1Q VLAN, os usuários podem flexivelmente dividir VLAN, Voz VLAN e configuração QinQ de acordo com suas necessidades.

◇Suporta agregação estática e dinâmica para aumentar efetivamente a largura de banda do link, realizar balanceamento de carga, backup do link e melhorar a confiabilidade do link.

◇Apoie QoS, baseado em porta, 802.1P-baseado, e DSCP-baseado três modos de prioridade e quatro algoritmos de programação da fila: Equ, SP, WRR, e SP WRR.

◇Apoie o ACL para filtrar pacotes de dados configurando operações e permissões correspondentes do tempo do processamento da regra, e forneça políticas flexíveis do controle de acesso da segurança.

◇Suporte IGMP V1/V2/V3 multicast protocolo, IGMP Snooping atende multi-terminal de alta definição de vigilância por vídeo e vídeo conferência acesso requisitos.

Segurança

◇Isolamento do porto e controle de tempestades.

◇Porta MAC IP VLAN quádrupla combinação flexível ligação função.

◇A autenticação 802.1X fornece funções de autenticação para computadores LAN e controla o status de autorização das portas controladas de acordo com os resultados da autenticação.

Estável e confiável

◇CCC, CE, FCC,ERSP.

◇O painel de fácil utilizaçãoPode mostrar o status do dispositivo através do indicador LED de PWR,SYS,Ligação, E L/A-A.

◇Baixo consumo de energiaNãoVentilador, escudo de alumínio, dissipação de calor excelente para assegurar a operação estável do interruptor.

Gestão fácil O & M

◇Suporta monitoramento CPU, monitoramento de memória, detecção Ping e detecção do comprimento do cabo.

◇HTTPS, SSLV3, SSHV1/V2 e outros métodos de criptografia são mais seguros no gerenciamento.

◇RMON, log do sistema e estatísticas de tráfego portuário são convenientes para otimização e transformação da rede.

◇O LLDP é conveniente para o sistema de gerenciamento de rede consultar e julgar o status da comunicação do link.

◇Suporta diversos métodos de gerenciamento e manutenção, como gerenciamento de redes Web, linha de comando CLI (Console, Telnet), SNMP (V1/V2/V3), Telnet etc.

INFORMAÇÕES DE ENCOMENDA

Modelo	Descrição	Fonte alimentação recomendada
ONV-IPS56168FM	L2 +Gerenciado industrial EThernetInterruptor de fibra8* 10/100/1000Portas M RJ45E4100/1000M uplink SFP fibra portosE 41/10GUplink SFP+FibraPortos.Ele suporta dupla entrada de alimentação DC e montagem trilho DIN.	24W/36W
Nota:O módulo óptico e a fonte de alimentação não estão incluídos e precisam ser comprados.

LISTA DE EMBALAGEM

Lista embalagem	Conteúdo	Quantidade	Unidade
	16-PortoUplink 10GL2 +Gerenciado industrialEThernetInterruptor	1	CONJUNTO
	RJ45-DB9 adaptador conversão linha	1	PC
	Guia do usuário	1	PC
	Cartão Garantia	1	PC

MÓDULO ÓPTICO

Produto	Modelo	Descrição	Unidade
Módulo óptico 1.25G	2630-G	Módulo ótico industrial de SFP, fibra dupla 850nm do multi-modo 1.25G, distância de transmissão: 550m, relação do LC, função do apoio DDM, tomada quente do apoio e tração.	PC
	2632-G	Módulo ótico industrial de SFP, fibra dupla 1310nm do único-modo 1.25G, distância de transmissão: 20km, relação do LC, função do apoio DDM, tomada quente do apoio e tração.	PC
	2612-T-G	Módulo ótico industrial de SFP, fibra TX1310nm/do único-modo 1.25GRX1550nm, distância de transmissão: 20km, relação do LC, função do apoio DDM, tomada quente do apoio e tração.	PC
	2613-R-G	Módulo ótico industrial de SFP, fibra TX1550nm/do único-modo 1.25GRX1310nm, distância de transmissão: 20km, relação do LC, função do apoio DDM, tomada quente do apoio e tração.	PC
	2612-T-SC-G	Módulo ótico industrial de SFP, fibra TX1310nm/do único-modo 1.25GRX1550nm, distância de transmissão: 20km, relação do SC, função do apoio DDM, tomada quente do apoio e tração.	PC
	2613-R-SC-G	Módulo ótico industrial de SFP, fibra TX1550nm/do único-modo 1.25GRX1310nm, distância de transmissão: 20km, relação do SC, função do apoio DDM, tomada quente do apoio e tração.	PC
10G Módulo Ótico	6630-G	SFP + módulo ótico industrial, fibra dupla 850nm do multi-modo 10G, distância de transmissão: 300m, relação do LC, função do apoio DDM, tomada quente do apoio e tração.	PC
	7832-G	SFP + módulo ótico industrial, fibra dupla 1310nm do único-modo 10G, distância de transmissão: 20km, relação do LC, função do apoio DDM, tomada quente do apoio e tração.	PC
	7832-33-G	SFP + módulo ótico industrial, única fibra TX1330nm/do único-modo 10GRX1270nm, distância de transmissão: 20km, relação do LC, função do apoio DDM, tomada quente do apoio e tração.	PC
	7832-27-G	SFP + módulo ótico industrial, única fibra TX1270nm/do único-modo 10GRX13300nm, distância de transmissão: 20km, relação do LC, função do apoio DDM, tomada quente do apoio e tração.	PC

PFORNECIMENTO OWER

Produto

Modelo

Descrição

Unidade

24W DIN Rail alimentação industrial

GWS-DP24-24

DEMFerroviário24W único conjunto de alimentação de saída

ESPECIFICAÇÃO TÉCNICA

Modelo	ONV-IPS56168FM
InterfaceCCaracterísticas
FixoPOrt	Porto do console 1 * RS232 (115200, N, 8,1) Energia falha alarme interruptor porto (FAULT) 41/10GUplink SFP Portas fibra (dados) 810/100/1000Base-TRJ45Portas (dados) 4100/1000Base-X uplink SFP fibra portos(Dados) 2 CC12-48V entrada portos (suporta conexão reversa proteção)
Porta Ethernet	Porto 1-8 apoio 10/100/1000Base-T(X)Auto-sensing, full/ half-duplex MDI/ MDI-X auto-adaptação
Transmissão par trançado	10BASE-T: Cat3,4,5 UTP (≤ 100 metros) 100BASE-TX: Cat5 ou UTP posterior (≤ 100 metros) 1000BASE-T: Cat5e/6 ou posterior UTP (≤ 100 metros)
Porto fibra óptica	1/10G SFP porta de fibra óptica, padrão não incluem módulos ópticos (ordem opcional monomodo/multi-modo, fibra única/módulo óptico de fibra dupla. LC)
Expansão ótica do porto	Turbo overclocking 2.5G expansão módulo óptico e anel rede
Cabo óptico/distância	Multi-modo: 850nm/ 0-500M,850nm/ 0-300M (10G) Único-modo: 1310nm/ 0-40Km, 1550nm/ 0-120Km
Parâmetro do chip
Tipo Gerenciamento Rede	L2
Protocolo Rede	IEEE802.3 10BASE-T, IEEE802.3i 10Base-T, IEEE802.3u 100Base-TX IEEE802.3ab 1000Base-T, IEEE802.3z 1000Base-X, IEEE802.3ae 10GBase-SR/LR, IEEE802.3x
Modo Encaminhamento	Armazenar e encaminhar (velocidade total do fio)
Capacidade do interruptor	128Gbps
Encaminhamento Taxa @ 64byte	77,38 Mpps
CPU	800MHz
DRAM	1GB
FLASH	128MB
MAC	16K
Memória Buffer	12Mb
Quadro Jumbo	12KB
LEDIndicador	Sistema: SYS (verde)Por exemplo,Rede: Link (amarelo)Por exemplo,Porta fibra: L/A (verde)
Redefinir interruptor	Sim, pressione e segure o interruptor por 10 segundos e solte-o para restaurar as configurações de fábrica
Alimentação
Consumo Energia	Aguardem<<8WPor exemplo,Completo lOad af<15W
WOrkingVOltage	CC1248V6.Pin industrial Phoenix terminal, suporte anti-reverso proteção-A.
Alimentação	Não, opcional24V/24W Alimentação elétrica industrial
Parâmetro físico
Operação TEMP /Umidade	-40#+75°CPor exemplo,5%#90% RHNão condensação
Armazenamento TEMP /Umidade	-40#+80°CPor exemplo,5%#RH 95%Não condensação
Dimensão(L * A * A)	16615075 milímetros
Peso líquido/bruto	1,8Quilograma/2.1Quilograma

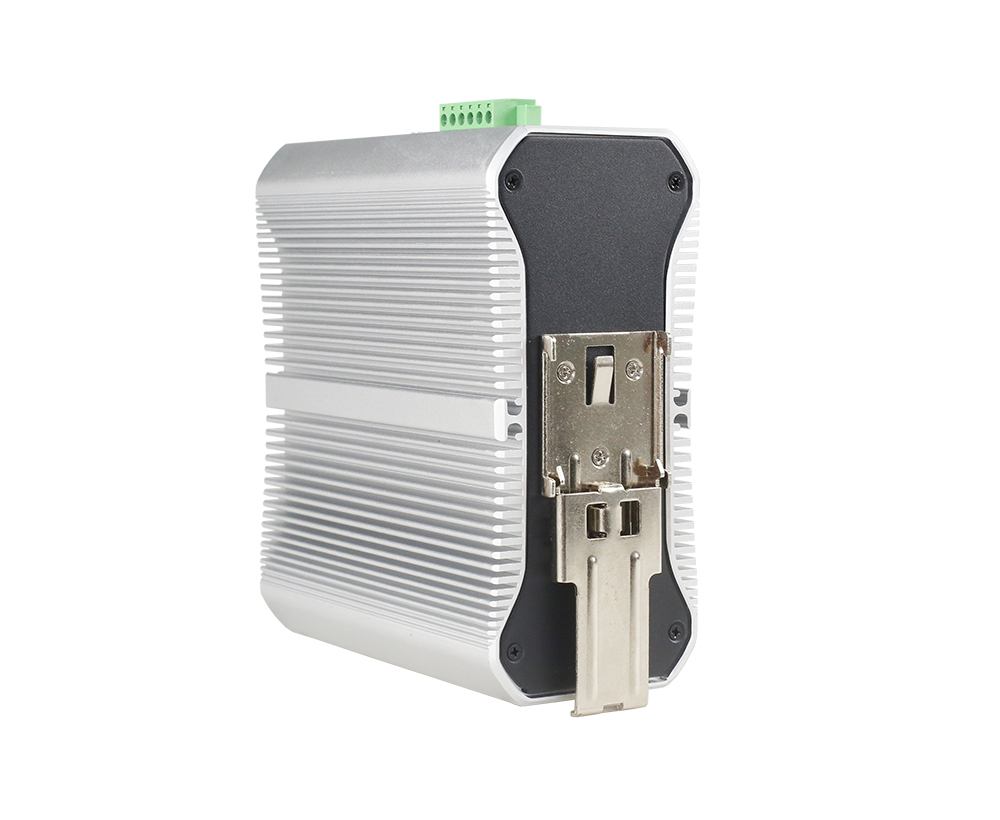

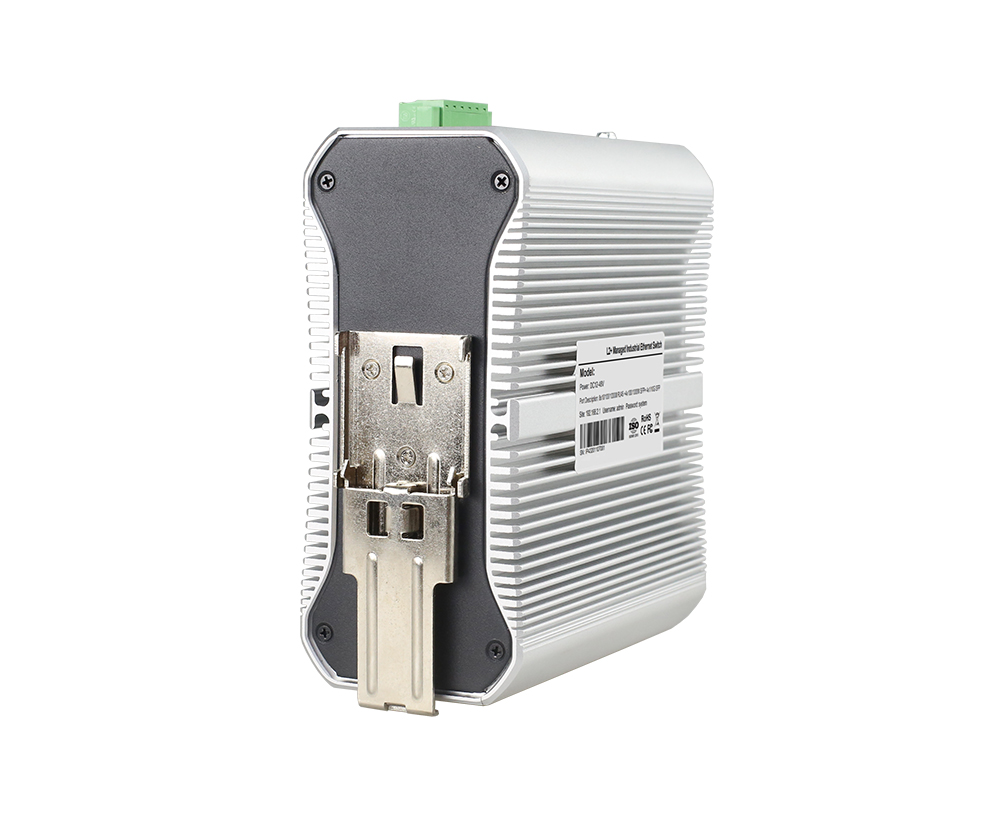

Instalação	Desktop, 35 milímetrosDINRCauda
Certificação & garantia
Proteção contra raios	Proteção nível: IP40 Proteção contra raios: 6KV 8/20us IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz) FCC Parte 15/CISPR22 (EN55022): Classe B IEC61000-6-2 (Padrão Industrial Comum) IEC61000-4-9 (campo magnético pulsado): 1000A/m IEC61000-4-10 (oscilação amortecida): 30A/m, 1MHz IEC61000-4-12/18 (onda de choque): CM 2.5kV, DM 1kV IEC61000-4-4(EFT): Cabo de alimentação: ± 4kV Cabo de dados: ± 2kV IEC61000-4-16 (transmissão de modo comum): 30V, 300V, 1s IEC61000-4-2 (ESD): ± 8kV contato descarga, ± 15kV ar descarga IEC61000-4-6 (transmissão de radiofrequência): 10V(150kHz ~ 80MHz) IEC61000-4-8 (campo magnético da frequência do poder):100A/m, 1000A/m, 1s-3s IEC61000-4-5 (Surge): Cabo de alimentação: CM ± 4kV/ DM ± 2kV, cabo de dados: ± 4kV
Propriedades mecânicas	IEC60068-2-6 (Anti vibração)Por exemplo,IEC60068-2-32 (queda livre)Por exemplo,IEC60068-2-27 (Anti Choque)
Certificação	O CCC, marca do CE, anúncio publicitário, EN62368-1 de CE/LVD, FCC parte 15 a classe B, RoHS
Garantia	5 anos, manutenção vitalícia.
Recurso Gerenciamento Rede
Interface	Controle do fluxo IEEE802.3x (Full duplex) Porta exceção proteção mecanismo Gestão do fluxo em tempo real do porto (intervalo do fluxo) Transmitir supressão tempestade com base na taxa portuária Configuração do quadro enorme, o byte 12000 o maior Diagnóstico digital do tempo real do módulo DDMI do porto ótico SFP Configuração e status do porto EEE Green Ethernet Energy-Saving Limite a taxa de tráfego de pacotes de entrada e saída, com mini granularidade de 16Kbps e máximo de 1Gbps
Camada 3 Características	Protocolo ARP, max 1024 entradas Rota estática, RIPv1/v2Por exemplo,RIPngPor exemplo,OSPFv1/v2Por exemplo,OSPFv3 Função de gerenciamento de rede L2, gerenciamento IPv4/IPv6 dual-stack
VLAN	VLAN baseado no MAC, VLAN baseado no protocolo Configuração de porta de acesso, tronco, híbrido. Protocolo VLAN GVRP (4K) VLAN baseado na porta, IEEE802.1q, Voz VLAN, configuração QinQ
PortoAAgregação	LACP, Agregação estática Máximo8Agregação grupos e max 8 portas por grupo.
Spanning Tree	STP BPDU Guard, filtragem BPDU e encaminhamento BPDU STP(IEEE802.1d),RSTP(IEEE802.1w),MSTP(IEEE802.1)
ERPS Ring Network	Suporte ERPS anel rede, anel rede de auto-cura tempo é inferior a 20ms, ITU-T G.8032
Multicast	MLD Snooping, Multicast VLAN Logout rápido do usuário, MVR (Multicast VLAN Registration) IGMP Snooping v1/v2/v3 e 1024 grupos multicast no máximo
Espelhamento	Espelhamento bidirecional do tráfego para portas básicas Espelhamento de um para vários, suporta até 4 sessões de portas
QoS	Algoritmo Agendamento Fila (SP, WRR, SP WRR) Limitação de taxa baseada em fluxo, redirecionamento baseado em fluxo Filtragem de pacotes baseada em fluxo, filas 8 * Output de cada porta 802.1p/ DSCP mapeamento prioridade, Diff-Serv QoS, Priority Mark/Observação
LCA	Distribuição ACL baseada na porta e VLAN L2-L4 função de filtragem de pacotes, combinando a primeira mensagem de 80 bytes e fornece definições ACL baseadas no endereço MAC de origem, endereço MAC de destino, endereço IP de origem, endereço IP de destino, tipo de protocolo IP, porta TCP/UDP, faixa de portas TCP/UDP, VLAN, etc.
Segurança	Autenticação IEEE802.1X baseada porta SSL garante a transmissão dos dados Função obrigatória do quadrilátero de portas do MAC VLAN do IP Endereço MAC aprendizagem limite, endereço MAC buraco negro Anti ataque DoS, Port transmitir mensagem supressão Função IP Source Guard, certificação AAA e RADIUS Gerenciamento hierárquico do usuário e proteção por senha SSH 2.0 fornece um canal criptografado seguro para login do usuário Hospedar dados backup mecanismo, ARP intrusão detecção função Porto isolamento, IP Source Guard, função ARP mensagem speed limit
DHCP	Cliente DHCPPor exemplo,Snooping DHCPPor exemplo,DHCPServidor
Gestão	Gestão rede Web (https) Link Layer Discovery Protocol (LLDP) Ver Status Utilização Instantânea do CPU Relógio NTP, Restauração com um clique, SNMP V1/V2/V3 Verificação do status do cabo, detecção do Ping, registro do trabalho do sistema ONV NMS plataforma cluster gestão (LLDP SNMP) Console/ AUX Modem/ Telnet/ CLI linha comando configuração FTP, TFTP, Xmodem, SFTP arquivo upload e download gestão
Sistema	Navegador Web: Mozilla Firefox 2.5 ou superior, Google Chrome V42 ou superior, cabo Ethernet Cat5 e superior TCP/IP, adaptador de rede e sistema operacional de rede (como Microsoft Windows, Linux, Mac OS X) instalado em cada computador na rede Cat5 e acima cabo Ethernet
