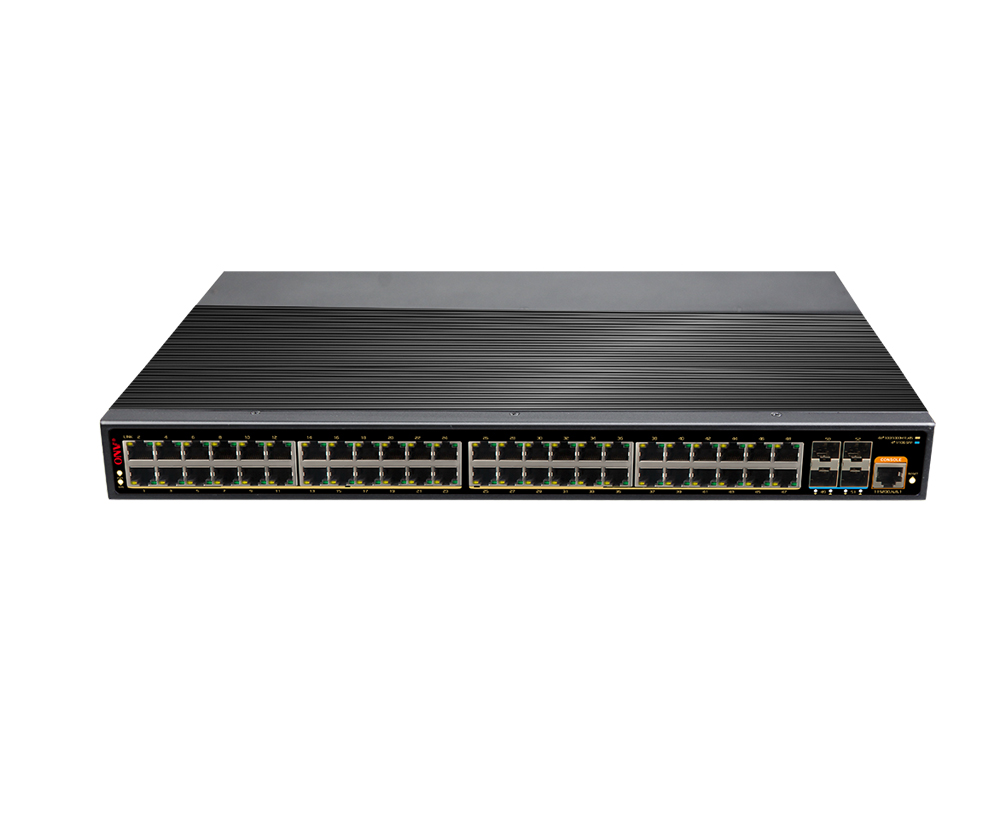

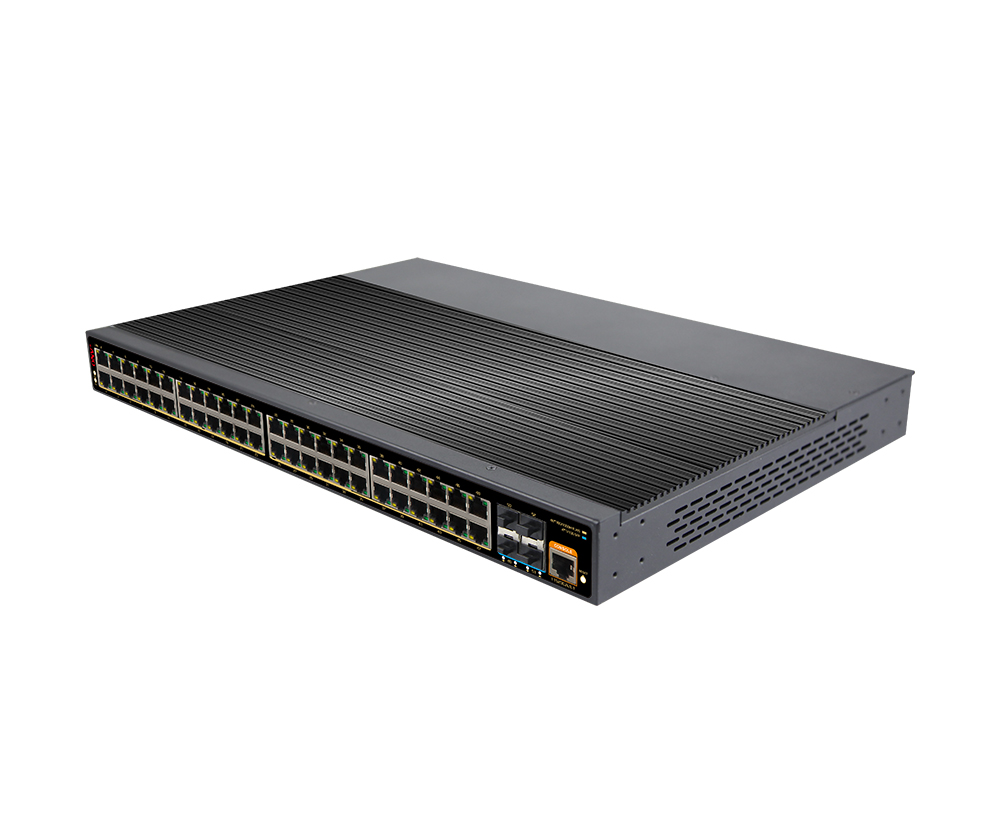

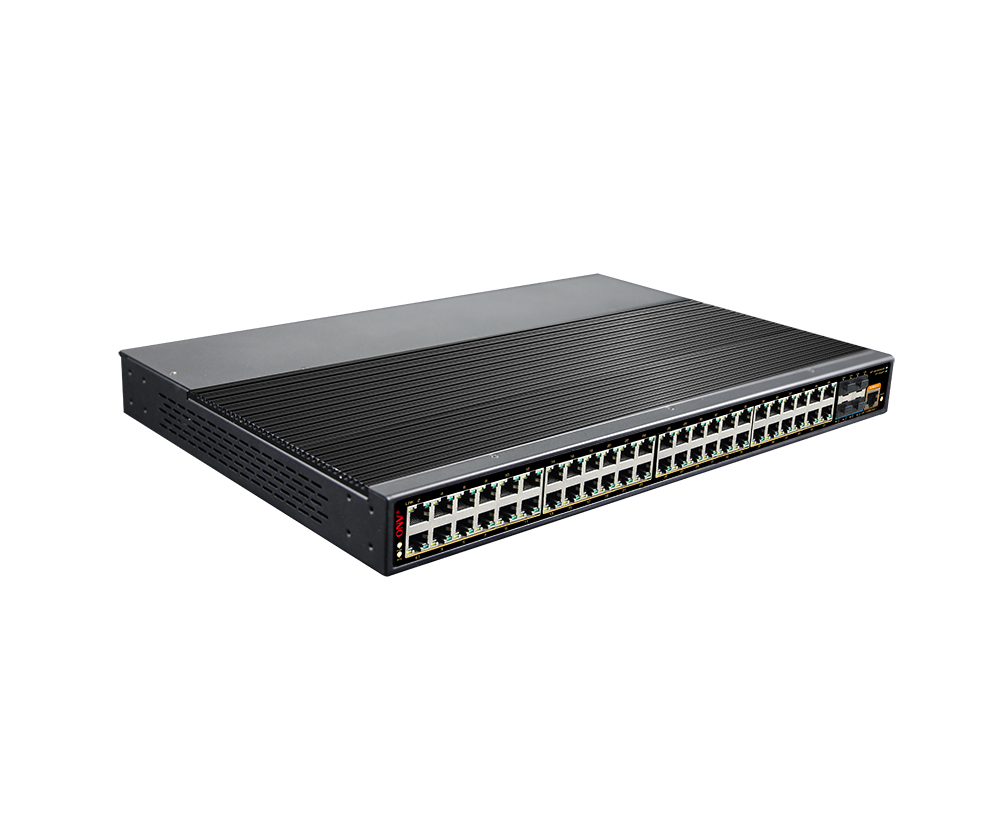

Switch Ethernet industrial gerenciado L2 Gigabit de 52 portas

Modelo： ONV-IPS33052FM

L2 gerenciado industrial Ethernet switch com 48*10/100/1000M portas RJ45 e 4*100/1000M uplink portas de fibra SFP. É fonte de alimentação embutida e suporta entrada de energia CC 2AC e instalação de gabinete 1U/19 ".

Quero fazer um inquérito para

Síntese
Especificação técnica

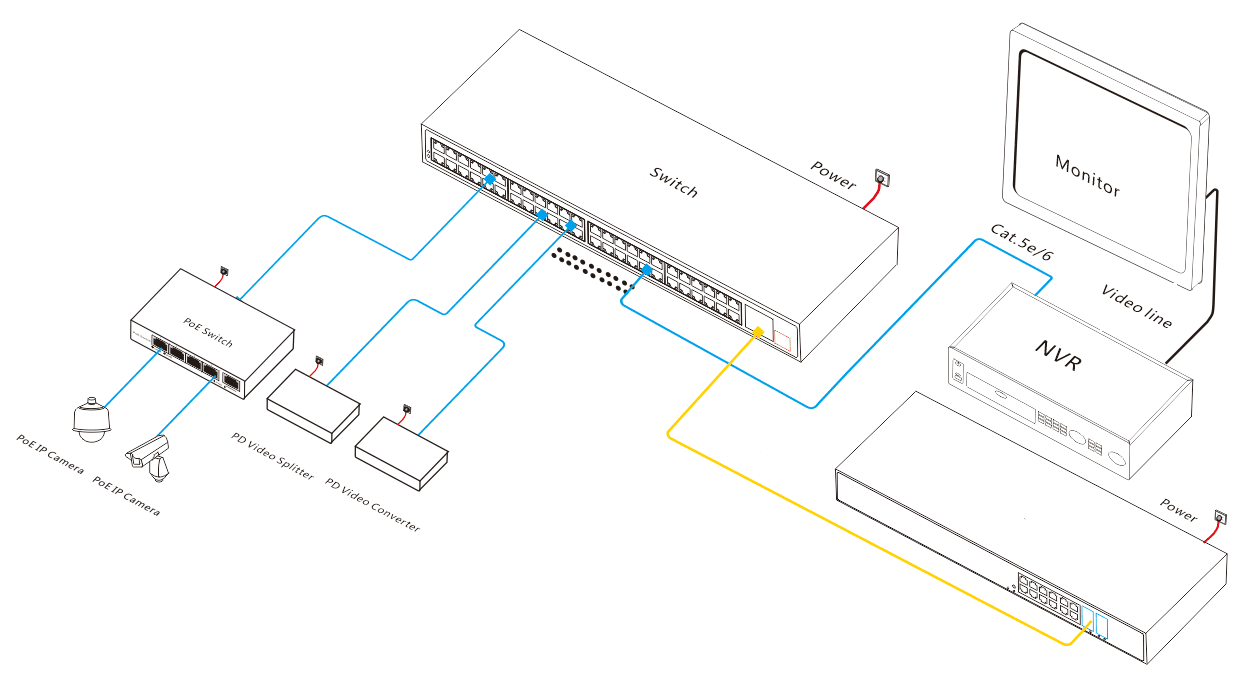

Aplicação
Documentos
Produtos relacionados

VISÃO GERAL

OONV-IPS33052FMÉ umGigabitGerenciado industrial EThernetFibraInterruptor desenvolvido independentemente pela ONV. Tem48* 10/100/1000Base-T adaptávelRJ45 portos e 4 *100/1000Base-XUplinkSFP fibra portas. Cada porto pode apoiar a transmissão da fio-velocidade.

OONV-IPS33052FMTemL2 + gerenciamento de rede. ÉPodeGestão do apoio IPV4 e encaminhamento estático do roteamento, mecanismos completos da proteção da segurança, ACL completo/Políticas de QoS e funções ricas de VLAN, facilitando o gerenciamento e a manutenção. Suporta vários protocolos de redundância RSTP (<50ms) para melhorar o backup do link e a confiabilidade da rede. Quando uma rede unidirecional falha, a comunicação pode ser rapidamente restaurada para garantir a comunicação ininterrupta de transmissões importantes. De acordo com as necessidades do aplicativo, o gerenciamento de energia PoE, o controle de fluxo de porta, a divisão VLAN, QoS e outras configurações de serviços de aplicativos podem ser realizados por meio de métodos de gerenciamento de rede como Web, CLI, SNMP e Telnet-A. Ele atende às necessidades de vários ambientes de aplicações Ethernet industriais e é adequado para estabelecer redes de comunicação econômicas, eficientes, estáveis e confiáveis em cenários industriais, como transporte inteligente, transporte ferroviário, indústria de energia, mineração, petróleo, transporte, metalurgia e construção de energia verde.

CARACTERÍSTICA

Acesso do gigabit, uplink SFPFibraPorto

◇Apoie a transmissão deobstrução da fio-velocidade.

◇Suporte full-duplex baseado em IEEE802.3x e half-duplex com base em contrapressão.

◇Suporte a porta Gigabit RJ45 e uplink a porta de fibra SFP para atender aos requisitos de rede de vários cenários.

ForteCapacidade do processamento do negócio

◇Suporte IEEE 802.1Q VLAN-A.

◇Ring network RSTP spanning tree protocol elimina a camada 2 loops e realiza link backup.

◇ApoioSnooping IGMP V1/V2Para atender às necessidades de vigilância por vídeo de alta definição multi-terminal e acesso à videoconferência.

◇Apoie QoS, três modos da prioridade baseados na porta, 802.1P-baseado e DSCP-baseado, e quatro algoritmos de programação da fila: SP, WRR, eQA-A.

◇A agregação estática e a agregação dinâmica aumentam efetivamente a largura de banda do link, alcançam o balanceamento de carga e o backup do link e melhoram a confiabilidade do link.

◇Apoie o ACL para filtrar pacotes de dados configurando regras correspondentes, processando operações, e permissões do tempo para fornecer estratégias flexíveis do controle de acesso da segurança.

Segurança

◇Porto isolamento e tempestade controle.

◇A autenticação 802.1X fornece funções de autenticação para computadores LAN e controla o status de autorização das portas controladas de acordo com os resultados da autenticação.

Estável e confiável

◇CCC, CE, FCC, RoHS.

◇Adote a fonte de alimentação auto-desenvolvida e redundante para fornecer saídas de energia estáveis a longo prazo.

◇O painel de fácil utilização pode mostrar o status do dispositivo através do indicador LED de PWR e Link.

◇Consumo da baixa potência, nenhum fã, alojamento aço galvanizado do metal,EExcelente dissipação de calor para garantir o funcionamento estável do interruptor.

Gestão fácil O & M

◇Monitoramento CPU, monitoramento memória, EDetecção do Ping-A.

◇SOs logs do sistema e as estatísticas do tráfego do porto facilitam a otimização e a transformação da rede.

◇O LLDP facilita o sistema de gerenciamento de rede para consultar e determinar o status de comunicação do link.

◇Gerenciamento de rede Web, CLI (Console, Telnet), SNMP (V1/V2/V3), TelnetPor exemplo,E outros métodos diversificados da gestão e manutenção.

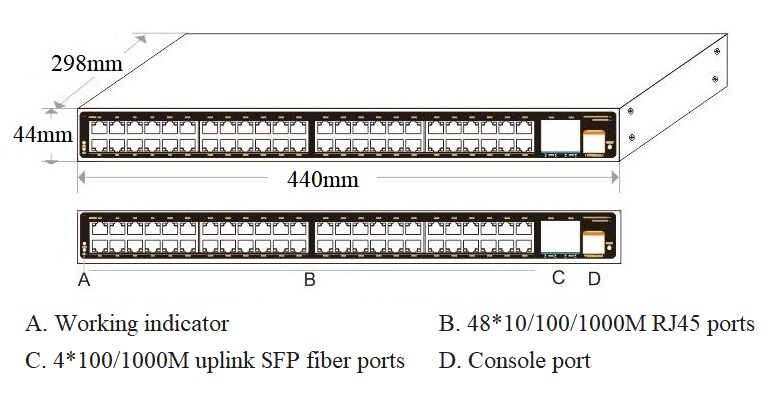

DIMENSÃO

INFORMAÇÕES DE ENCOMENDA

Modelo	Descrição	Fonte de alimentação incorporado
ONV-IPS33052FM	L2 gerenciado industrial Ethernet switch com 4810/100/1000M portas RJ45 e 4100/1000M uplink portas de fibra SFP. Ele fonte de alimentação embutida e suporta entrada de energia CC 2AC e instalação de gabinete 1U/19 ”.	2*60W
Nota:O módulo óptico não está incluído e precisa ser adquirido separadamente.

LISTA DE EMBALAGEM

Lista embalagem	Conteúdo	Quantidade	Unidade
	Switch Ethernet industrial gerenciado Gigabit de 52 portas	1	CONJUNTO
	Cabo alimentação CA	1	PC
	Montagem Kit (montagem orelha)	1	CONJUNTO
	RJ45-DB9 Cabo adaptador	1	PC
	Guia do usuário	1	PC
	Cartão Garantia e Certificado de Conformidade	1	PC

MÓDULO ÓPTICO

Produto	Modelo	Descrição	Unidade
1,25G Óptica Módulo	2630-G	Módulo ótico industrial de SFP, fibra dupla 850nm do multi-modo 1.25G, distância de transmissão: 550m, relação do LC. Suporta função DDM e hot plugging.	PC
	2632-G	Módulo ótico industrial de SFP, fibra dupla 1310nm do único-modo 1.25G, distância de transmissão: 20km, relação do LC. Suporta função DDM e hot plugging.	PC
	2612-T-G	Módulo ótico industrial de SFP, fibra TX1310nm/ RX1550nm do único-modo 1.25G, distância de transmissão: 20km, relação do LC. Suporta função DDM e hot plugging.	PC
	2613-R-G	Módulo ótico industrial de SFP, fibra TX1550nm/ RX1310nm do único-modo 1.25G, distância de transmissão: 20km, relação do LC. Suporta função DDM e hot plugging.	PC
	2612-T-SC-G	Módulo ótico industrial de SFP, fibra TX1310nm/ RX1550nm do único-modo 1.25G, distância de transmissão: 20km, relação do SC. Suporta função DDM e hot plugging.	PC
	2613-R-SC-G	Módulo ótico industrial de SFP, fibra TX1550nm/ RX1310nm do único-modo 1.25G, distância de transmissão: 20km, relação do SC. Suporta função DDM e hot plugging.	PC
EnergiaMódulo	2633	1.25G SFP módulo óptico transferências para 10/100/1000M porta RJ45.	PC

ESPECIFICAÇÃO TÉCNICA

Modelo	ONV-IPS33052FM
Características Interface
FixoPOrt	Porto do console 1 * (115200,N,8,1) Interruptor do alarme do sem energia (FAULT) 2 * AC100-240V poder entrada portas 4810/100/1000Base-T RJ45 portos (dados) 4100/1000Base-X uplink SFP fibra portas (dados) 2 * DC12-48V power input ports (suporte a proteção anti-reversa)
Porta Ethernet	O porto 1-48 pode apoiar 10/100/1000Base-T(X) auto-detecção, completamente/meio-frente e verso MDI/ MDI-X auto-adaptação
Transmissão par trançado	10BASE-T: Cat3,4,5 UTP (≤ 100 metros) 100BASE-TX: Cat5 ou UTP posterior (≤ 100 metros) 1000BASE-T: Cat5e ou UTP posterior (≤ 100 metros)
Porto fibra óptica	A relação da fibra ótica do gigabit, defeito nenhum inclui o módulo ótico (único-modo opcional/multi-modo, única fibra/módulo ótico da fibra dupla. LC)
Cabo óptico/distância	Multi-modo: 850nm/ 0-550m, Único-modo: 1310nm/ 0-40km, 1550nm/ 0-120km
Parâmetro do chip
Tipo Gerenciamento Rede	L2
Protocolo Rede	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x
Modo Encaminhamento	Armazenar e Encaminhar (Velocidade completa do fio)
Capacidade do interruptor	104Gbps (sem bloqueio)
Encaminhamento Taxa @ 64byte	77,38Mpps
CPU	750MHz
DRAM	1G
FLASH	256M
MAC	16K
Memória Buffer	12M
LEDIndicador	Energia: PWR (Amarelo), Sistema:SYS(Amarelo),Rede: Link/Ato(SAbaixo)Porta de fibra: L/A(GRéen)
Redefinir interruptor	Sim, pressione e segure o interruptor de reset por 10s e solte-o para restaurar as configurações de fábrica
Alimentação
Tensão total do PWR / Input	60W- (AC100-240V)
Consumo Energia	Aguardem<35WPor exemplo,Carga completa<60W
Alimentação	Fonte de alimentação embutida, AC100 ~ 240V 50-60Hz, 0.65A
Alimentação	Porta do interruptor do alarme, 2 * portas de entrada AC, 2 * DC12-48V portas Design de porta de alimentação dupla entrada: prioridade de alimentação CA para suportar proteção de conexão anti-reversa e muda automaticamente para conexão DC quando a energia falha.
Parâmetro físico
Operação TPEM/Umidade	-40#+75°CPor exemplo,5%#90% RHNão condensação
Armazenamento TPEM/Umidade	-40#+85 °CPor exemplo,5%#RH 95%Não condensação
Dimensão(L * A * A)	44029844 milímetros
Peso líquido/bruto	4,3 kg/5,1 kg
Instalação	Desktop, 1U/19 "armário
Certificação & garantia
Proteção contra raios	Proteção nível: IP40 Proteção contra raios: 6KV 8/20us IEC61000-4-3(RS):10 V/m (80 ~ 1000MHz) FCC Parte 15/CISPR22(EN55022): Classe B IEC61000-6-2 (Padrão Industrial Comum) IEC61000-4-9 (campo magnético pulsado): 1000A/m IEC61000-4-10 (oscilação amortecida): 30A/m, 1MHz IEC61000-4-12/18 (onda de choque): CM 2.5kV, DM 1kV IEC61000-4-4(EFT): Cabo de alimentação: ± 4kV Cabo de dados: ± 2kV IEC61000-4-16 (transmissão de modo comum): 30V, 300V, 1s IEC61000-4-2(ESD): ± 8kV contato descarga, ± 15kV ar descarga IEC61000-4-6 (transmissão de radiofrequência): 10V(150kHz ~ 80MHz) IEC61000-4-8 (campo magnético da frequência do poder):100A/m,1000A/m,1-3s IEC61000-4-5(Surge): Cabo de alimentação: CM ± 4kV/DM ± 2kV, cabo de dados: ± 4kV
MMecânicoPRobes	IEC60068-2-6 (Anti Vibração), IEC60068-2-32 (Queda Livre), IEC60068-2-27 (Anti Choque)
Certificação	O CCC, marca do CE, anúncio publicitário, EN62368-1 de CE/LVD, FCC parte 15 a classe B, RoHS
Garantia	5 anos, manutenção vitalícia.
Recurso Gerenciamento Rede
Interface	Controle do fluxo IEEE802.3x (Full duplex) Transmitir supressão tempestade com base na taxa portuária Gestão do tráfego em tempo real do porto (intervalo do fluxo) Limite a taxa de tráfego de pacotes nas portas de entrada e saída, a mini granularidade é 16Kbps e o máximo é 1Gbps
L3 Característica	Rota estática IPV4/rota padrão
VLAN	VLAN baseada em porta (4K), VLAN baseada no protocolo IEEE802.1q, Configuração de porta de acesso, tronco, híbrido
Agregação portuária	Agregação dinâmica LACP, Agregação estática, Max 26 grupos de agregação e 8 portas por grupo
Spanning Tree	RSTP (IEEE 802,1 w)
ERPS	ERPSv2
Multicast	Multicast VLAN, mecanismo de saída rápida do usuário IGMP Snooping v1/v2
Espelhamento Porto	Espelhamento bidirecional dos dados baseado na porta
QoS	Mapeamento prioritário 802.1p/ DSCP, Diff-Serv QoS Algoritmo de agendamento (SP, WRR, WFQ) Limitação de taxa baseada em fluxo, filtragem de pacotes baseada em fluxo Redirecionamento baseado em fluxo, filas 8 * Output de cada porta
LCA	ACL baseado em porta e entregue em VLAN A função de filtragem de pacotes L2-L4 pode corresponder aos primeiros 80 bytes do pacote e fornecer informações com base no endereço MAC de origem, endereço MAC de destino, endereço IP de origem, endereço IP de destino, tipo de protocolo IP, porta TCP/UDP, intervalo de portas TCP/UDP para definir a ACL.
Segurança	Porto isolamento, Porto transmitir mensagem supressão Certificação IEEE802.1X baseada em portas e Mac Gerenciamento hierárquico do usuário e proteção por senha Certificação AAA & RADIUS, proteção do endereço IP fonte
DHCP	Cliente DHCP, Snooping DHCP
Gestão	Gestão da rede Web (https) Detecção Ping ONV-NMS gestão cluster plataforma (LLDP SNMP) Um clique recuperação, Ver CPU em tempo real utilização status Link Layer Discovery Protocol (LLDP), log do trabalho do sistema Configuração Console/ Telnet e CLI, SNMP V1/V2/V3 Relógio NTP, upload e download do arquivo HTTP
Sistema	Navegador Web: Mozilla Firefox 2.5 ou superior, Google Chrome V42 ou superior, cabo Ethernet Cat5 e superior TCP/IP, adaptador de rede e sistema operacional de rede (como Microsoft Windows, Linux, Mac OS X) instalado em cada computador na rede Cat5 e acima cabo Ethernet
