VISÃO GERAL

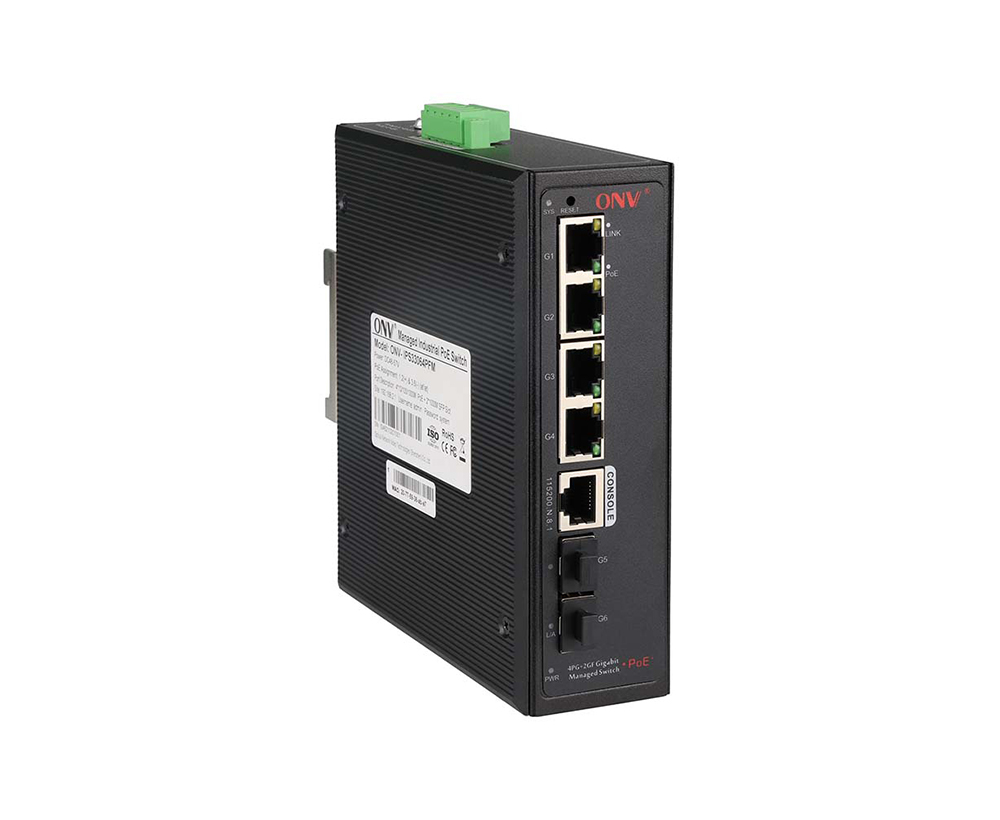

O ONV-IPS33064PFM é um switch de fibra PoE industrial gerenciado Gigabit desenvolvido independentemente pela ONV. Possui portas RJ45 adaptáveis 4*10/100/1000M e 2*100/1000M uplink portas de fibra SFP. Porta 1-4 pode suportar IEEE 802.3 af/no padrão PoE eOPotência PoE de porta única até 30W. Como um dispositivo de alimentação PoE, ele pode detectar e reconhecer automaticamente dispositivos compatíveis com energia que atendem ao padrão e fornecem energia através do cabo de rede. Ele pode fornecer energia para equipamentos terminais PoE, como AP sem fio, câmera IP, VoIP e sensores industriais através do cabo de rede, e atender ao ambiente de rede que precisa de uma fonte de alimentação PoE de alta densidade. É adequado para transporte inteligente, trânsito ferroviário, indústria de energia, mineração, petróleo e cenas industriais, como transporte marítimo, metalurgia e construção de energia verde, formando uma rede de comunicação econômica, estável e confiável.
O ONV-IPS33064PFM tem função de gerenciamento de rede L2 +, suporta gerenciamento IPV4/ IPV6, encaminhamento de rota estática, mecanismo de proteção de segurança, política ACL/QoS e VLAN e é fácil de gerenciar e manter. Suporta vários protocolos de redundância STP/RSTP/MSTP(<50ms) e ERPS (ITU-T G.8032) (<20ms) para melhorar o backup do link e a confiabilidade da rede. Quando uma rede unidirecional falha, a comunicação pode ser rapidamente restaurada para garantir comunicação ininterrupta importante para aplicativos. De acordo com os requisitos reais do aplicativo, você pode configurar vários serviços de aplicativos, como gerenciamento de energia PoE, controle de tráfego de porta, divisão VLAN e SNMP por meio do modo de gerenciamento da rede Web.
CARACTERÍSTICA
Acesso Gigabit
◇Apoie a transmissão deobstrução da fio-velocidade.
◇Suporte full-duplex baseado em IEEE802.3x e half-duplex baseado emBPressão.
◇SSuporteGigabitRJ45PortoESFP pOrtCombinação, que permite aos usuários criar redes de forma flexível para atender às necessidades de vários cenários.
InteligenteAlimentação PoE
◇Gerenciamento de rede PoE, alocação de energia da porta PoE, configuração de prioridade, visualização do status da porta, programação etc.
◇Cumprir com IEEE 802.3 af/no padrão PoE, Identifique automaticamente dispositivos PoE para a fonte de alimentação e não danifique dispositivos não-PoE.
◇Porta PoE suporte prioridade. Quando a energia restante é insuficiente, a prioridade é dada para garantir o fornecimento de energia de portas de alta prioridade para evitar sobrecarga do equipamento.
◇As portas 4*10/100/1000Base-T RJ45 suportam energia PoE, atendendo aos requisitos de energia PoE de monitoramento de segurança, sistemas de automação industrial, cobertura sem fio e outros cenários.
ForteCapacidade do processamento do negócio
◇IEEE802.1Q VLAN, divisão VLAN flexívelPor exemplo,Voz VLAN,E configuração QinQ.
◇Anel rede STP/RSTP/MSTP abrangendo árvore protocolo elimina camada 2 loops e realiza link backup.
◇QoS, porto-baseado, 802.1P-baseadoPor exemplo,E DSCP baseado em três modos de prioridade e quatro fila agendamento algoritmos: Equ, SP, WRR, e SP WRR.
◇ACL para filtrar pacotes de dados configurando as operações e permissões correspondentes do processamento da regra, e fornece políticas flexíveis do controle de acesso da segurança.
◇A agregação estática e a agregação dinâmica aumentam efetivamente a largura de banda do link, alcançam o balanceamento de carga e o backup do link e melhoram a confiabilidade do link.
◇Suporte protocolo multicast IGMP V1/V2 e IGMP Snooping para atender às necessidades de vigilância por vídeo de alta definição multi-terminal e acesso por videoconferência.
Segurança
◇Porto isolamento e tempestade controle.
◇Apoie a função obrigatória flexível quádrupla do porto VLAN do MAC do IP.
◇Suporte a autenticação 802.1X para fornecer funções de autenticação para computadores LAN e controlar o status de autorização das portas controladas de acordo com os resultados da autenticação.
Estável e confiável
◇CCC, CE, FCC, RoHS.
◇O painel de fácil utilizaçãoPode mostrar o status do dispositivo através do indicador LED de PWR,SYS, Ligação,L/A,EPoE.
◇Baixo consumo de energia, carcaça de liga de alumínio e excelente dissipação de calor para garantir a operação estável do interruptor.
Gestão fácil O & M
◇CPU monitoramento, memória monitoramento, detecção Ping,EDetecção do cabo.
◇HTTPS, SSLV3, SSH V1/V2Por exemplo,Outros métodos de criptografia tornam o gerenciamento mais seguro.
◇RMON, logs do sistema e estatísticas de tráfego portuário facilitam a otimização e transformação da rede.
◇O LLDP facilita o sistema de gerenciamento de rede para consultar e determinar o status de comunicação do link.
◇Gerenciamento de rede Web, CLI (Console, Telnet), SNMP (V1/V2/V3), Telnet e outros métodos diversificados de gerenciamento e manutenção.

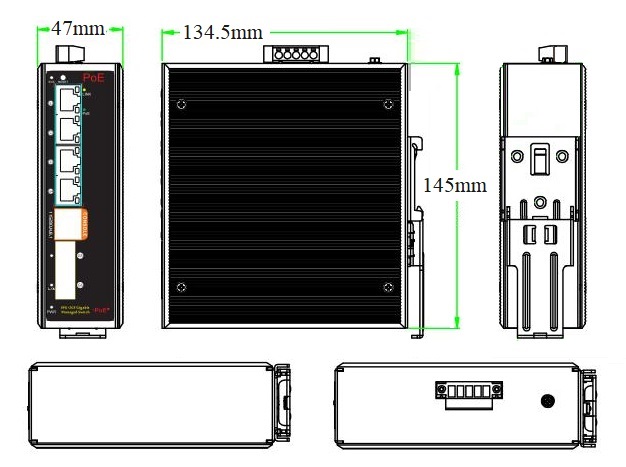

DIMENSÃO
INFORMAÇÕES DE ENCOMENDA
|
Modelo |
Descrição |
Fonte alimentação recomendada |
|
ONV-IPS33064PFM |
L2 + gerenciado industrial PoE fiber switch com 4*10/100/1000M portas RJ45 e 2*100/1000M uplink portas de fibra SFP. A porta 1-4 pode suportar o padrão IEEE 802.3 af/at PoE. Pode suportar entrada de alimentação redundante DC dupla (conexão terminal Phoenix) e montagem em trilho DIN. |
60W/120W |
|
Nota:O módulo óptico e a fonte de alimentação não estão incluídos e precisam ser comprados. |
||
LISTA DE EMBALAGEM
|
Lista embalagem |
Conteúdo |
Quantidade |
Unidade |
|
Switch PoE industrial gerenciado Gigabit de 6 portas |
1 |
Definir |
|
|
Adaptador RJ45-DB9CCapaz |
1 |
PC |
|
|
Guia do usuário |
1 |
PC |
|
|
Cartão Garantia e Certificado de Conformidade |
1 |
PC |
MÓDULO ÓPTICO
|
Produto |
Modelo |
Descrição |
Unidade |
|
1,25G Módulo Ótico |
2630-G |
Módulo ótico industrial de SFP, fibra dupla 850nm do multi-modo 1.25G, distância de transmissão: 550m, relação do LC. Suporta função DDM e hot plugging. |
PC |
|
2632-G |
Módulo ótico industrial de SFP, fibra dupla 1310nm do único-modo 1.25G, distância de transmissão: 20km, relação do LC. Suporta função DDM e hot plugging. |
PC |
|
|
2612-T-G |
Módulo ótico industrial de SFP, fibra TX1310nm/ RX1550nm do único-modo 1.25G, distância de transmissão: 20km, relação do LC. Suporta função DDM e hot plugging. |
PC |
|
|
2613-R-G |
Módulo ótico industrial de SFP, fibra TX1550nm/ RX1310nm do único-modo 1.25G, distância de transmissão: 20km, relação do LC. Suporta função DDM e hot plugging. |
PC |
|
|
2612-T-G-SC |
Módulo ótico industrial de SFP, fibra TX1310nm/ RX1550nm do único-modo 1.25G, distância de transmissão: 20km, relação do SC. Suporta função DDM e hot plugging. |
PC |
|
|
RG-2613-SC |
Módulo ótico industrial de SFP, fibra TX1550nm/ RX1310nm do único-modo 1.25G, distância de transmissão: 20km, relação do SC. Suporta função DDM e hot plugging. |
PC |
|
|
Módulo Potência |
2633 |
1.25G SFP módulo óptico transferências para 10/100/1000M porta RJ45. |
PC |
PFORNECIMENTO OWER
|
Produto |
Modelo |
Descrição |
Unidade |
|
Adaptador do poder do Desktop 65W |
GWS-AP65-52 |
Único grupo do Desktop 65W de adaptador do poder da saída Tensão de entrada: AC100V ~ 240V 50-60Hz, 1.1A Saída Tensão: DC52V, 1.25A Operação Temperatura: -20 ℃ a 65 ℃ |
PC |
|
Adaptador do poder do Desktop 110W |
GWS-AP110-52 |
Único grupo do Desktop 110W de adaptador do poder da saída Tensão de entrada AC100V ~ 240V 50-60Hz, 2.0A Saída Tensão: DC52V, 2.15A Operação Temperatura: -20 ℃ a 65 ℃ |
PC |
|
Alimentação industrial trilho DIN 60W |
GWS-DP60-48 |
DIN Rail 60W único conjunto de alimentação de saída Tensão de entrada: AC100V ~ 240V 50-60Hz, 1.0A Saída Tensão: DC48V, 1.25A Operação Temperatura: -40 ℃ a 70 ℃ |
PC |
|
Fonte alimentação industrial trilho DIN 120W |
GWS-DP120-48 |
DIN Rail 120W único conjunto de alimentação de saída Tensão de entrada AC100V ~ 240V 50-60Hz, 2.3A Saída Tensão: DC48V, 2.5A Operação Temperatura: -40 ℃ a + 70 ℃ |
PC |
PRODUTO RELACIONADO
|
Modelo |
Descrição |
|
ONV-IPS33084GFP |
L2 + gerenciado industrial PoE fiber switch com 4*10/100/1000M portas RJ45 e 4*100/1000M uplink portas de fibra SFP. A porta 1-4 pode suportar o padrão IEEE 802.3 af/at PoE. Pode suportar entrada de alimentação redundante DC dupla (conexão terminal Phoenix) e montagem em trilho DIN. |
|
ONV-IPS33108GFP |
L2 + gerenciado industrial PoE fiber switch com 8*10/100/1000M portas RJ45 e 2*100/1000M uplink portas de fibra SFP. A porta 1-8 pode suportar o padrão IEEE 802.3 af/at PoE. Pode suportar entrada de alimentação redundante DC dupla (conexão terminal Phoenix) e montagem em trilho DIN. |
|
ONV-IPS33168GFP |
L2 + gerenciado industrial PoE fibra interruptor com 8*10/100/1000M portas RJ45 e 8*100/1000M uplink portas de fibra SFP. A porta 1-8 pode suportar o padrão IEEE 802.3 af/at PoE. Pode suportar entrada de alimentação redundante DC dupla (conexão terminal Phoenix) e montagem em trilho DIN. |
|
ONV-IPS33168GFP4GF |
L2 + gerenciado industrial PoE interruptor de fibra com 12*10/100/1000M portas RJ45 e 4*100/1000M uplink portas de fibra SFP. A porta 1-8 pode suportar o padrão IEEE 802.3 af/at PoE. Pode suportar entrada de alimentação redundante DC dupla (conexão terminal Phoenix) e montagem em trilho DIN. |
|
ONV-IPS36168GFP |
L2 + gerenciado industrial PoE fiber switch com 12*10/100/1000M portas RJ45 e 4*1/10G uplink SFP + portas de fibra. A porta 1-8 pode suportar o padrão IEEE 802.3 af/at PoE. Pode suportar entrada de alimentação redundante DC dupla (conexão terminal Phoenix) e montagem em trilho DIN. |
ESPECIFICAÇÃO TÉCNICA
|
Modelo |
ONV-IPS33064PFM |
|
Características Interface |
|
|
Porto Fixo |
1 * porto do console RS232 (115200, N, 8,1) 4*10/100/1000Base-T PoE portas (dados/potência) 2*100/1000Base-X uplink SFP fibra portas (dados) 2 set V , V-redundante porta de alimentação DC (5P terminal Phoenix industrial) |
|
Porta Ethernet |
O porto 1-4 pode apoiar a auto-detecção 10/100/1000Base-T, completamente/half-duplex MDI/ MDI-X auto-adaptação |
|
Transmissão par trançado |
10BASE-T: Cat3,4,5 UTP (≤ 100 metros) 100BASE-TX: Cat5 ou UTP posterior (≤ 100 metros) 1000BASE-T: Cat5e ou UTP posterior (≤ 100 metros) |
|
Porto fibra óptica |
O porto de fibra ótica do gigabit, defeito nenhum inclui o módulo ótico (único-modo opcional/multi-modo, única fibra/módulo ótico da fibra dupla. LC) |
|
Cabo óptico/distância |
Multi-modo: 850nm/ 0-550m, Único-modo: 1310nm/ 0-40km, 1550nm/ 0-120km. |
|
Parâmetro do chip |
|
|
Tipo Gerenciamento Rede |
L2 |
|
Protocolo Rede |
IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x |
|
Modo Encaminhamento |
Armazenar e encaminhar (velocidade total do fio) |
|
Capacidade do interruptor |
16Gbps (sem bloqueio) |
|
Encaminhamento Taxa @ 64byte |
8,93 Mpps |
|
CPU(Hz) |
416M |
|
DRAM |
1G |
|
FLASH |
128M |
|
MAC |
8K |
|
Memória Buffer |
4M |
|
Quadro Jumbo |
9,6 K |
|
Indicador LED |
Alimentação/Sistema: SYS (Verde), Rede: Link (Amarelo), Porta de fibra: L/A (Verde), PoE: PoE (Verde) |
|
Redefinir interruptor |
Sim, (Pressione e segure por 10 segundos e solte, o interruptor irá restaurar as configurações de fábrica) |
|
PoE & Alimentação |
|
|
Porto PoE |
Porta 1-4 |
|
Gestão PoE |
Porto PoE trabalhando exibição status Configuração prioritária do resultado PoE do porto Configuração do limite de potência total PoE Início do atraso do poder, trabalho do PoE e programação do tempo Porto PoE distribuição de potência, PoE on/off, af/at distribuição de energia |
|
Pin alimentação |
1/2( ) 3/6(-) |
|
Poder máximo pelo porto |
30W, IEEE 802.3 af/às |
|
Consumo Energia |
Em espera <8W, Carga máxima af<60W, a <120W |
|
Entrada Tensão/Interface |
DC48-57V, terminal industrial Phoenix 5P, suporte a proteção anti-reversa. |
|
Alimentação |
Não, 48V/60W opcional ou 48V/120W fonte de alimentação industrial |
|
Parâmetro físico |
|
|
Operação Temp/Umidade |
-40 ~ + 80 °C, 5% ~ 90% RH Sem condensação |
|
Temp/umidade do armazenamento |
-40 ~ + 85 °C, 5% ~ 95% RH Sem condensação |
|
Dimensão (L * W * H) |
145*134,5*47 milímetros |
|
Peso líquido/bruto |
0,7 kg/0,9 kg |
|
Instalação |

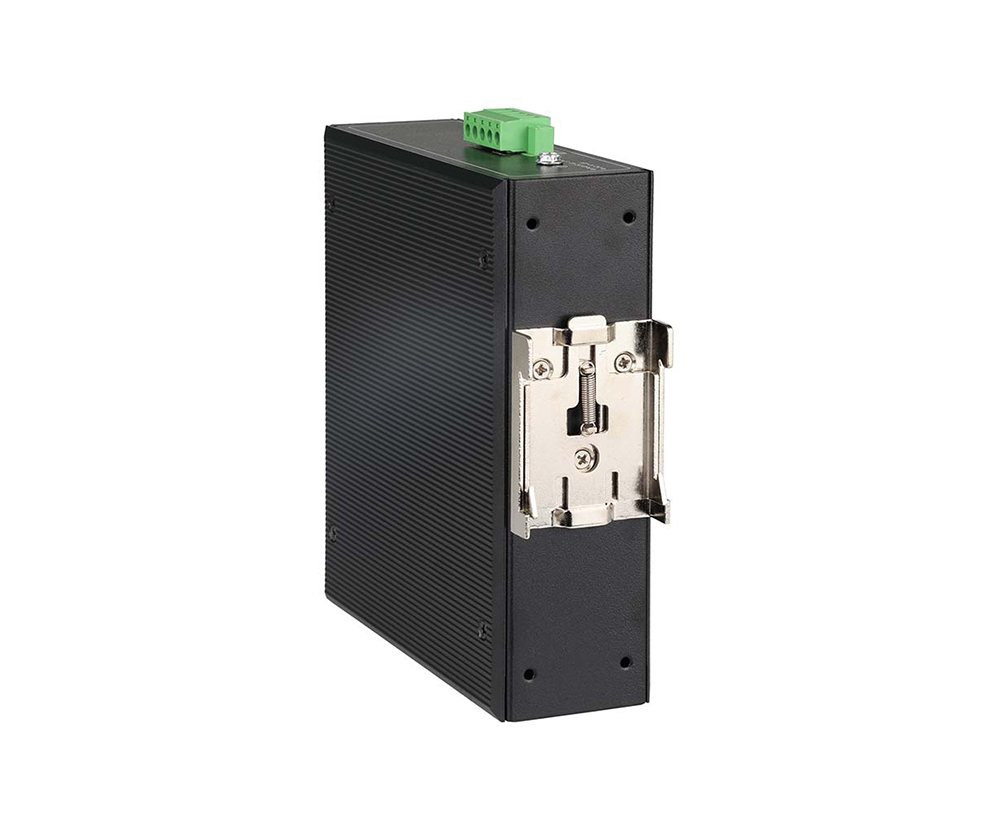

Desktop, trilho 35mm DIN |
|
Certificação & garantia |
|
|
Proteção contra raios |
IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz) FCC Parte 15/CISPR22 (EN55022): Classe A IEC61000-6-2 (Padrão Industrial Comum) IEC61000-4-9 (campo magnético pulsado): 1000A/m IEC61000-4-10 (oscilação amortecida): 30A/m 1MHz IEC61000-4-12/18 (Shockwave): CM2.5kV, DM1kV Proteção nível: IP40, Proteção contra raios: 6KV 8/20us IEC61000-4-4(EFT): Cabo de alimentação: ± 4kV, cabo de dados: ± 2kV IEC61000-4-16 (transmissão de modo comum): 30V, 300V, 1s IEC61000-4-2 (ESD): ± 8kV contato descarga, ± 15kV ar descarga IEC61000-4-6 (transmissão de radiofrequência): 10V(150kHz ~ 80MHz) IEC61000-4-8 (campo magnético da frequência do poder): 100A/m, 1000A/m, 1s-3s IEC61000-4-5 (Surge): Cabo de alimentação: CM ± 4kV/ DM ± 2kV, cabo de dados: ± 4kV |
|
Propriedades mecânicas |
IEC60068-2-6 (Anti Vibração), IEC60068-2-27 (Anti Choque), IEC60068-2-32 (Queda Livre) |
|
Certificação |
Marca CE, anúncio publicitário, CE/LVD EN62368-1, FCC peça 15 classe A, RoHS |
|
Garantia |
5 anos, manutenção vitalícia. |
|
Recurso Gerenciamento Rede |
|
|
Interface |
Configuração proteção temperatura porto Controle do fluxo IEEE802.3x (Full duplex) Porto verde Ethernet Configuração de economia de energia Transmita controle contra tempestades baseado na velocidade do porto O limite de velocidade do fluxo de mensagens na porta de acesso, mini tamanho de partícula é 64Kbps. |
|
L3 Característica |
Protocolo ARP max 1024 entradas Roteamento estático/roteamento padrão max 128 entradas L2 rede gestão, IPV4/IPV6 dupla pilha gestão Roteamento e encaminhamento L3 e comunicação entre diferentes segmentos de rede e diferentes VLAN |
|
VLAN |
Configurações de acesso, tronco e porta híbrida VLAN baseada em porta (4K), IEEE802.1q, configuração QinQ Voz VLAN, VLAN baseada em protocolo, VLAN baseada em endereço MAC |
|
Agregação portuária |
LACP, agregação estática, grupos de agregação Max 3 e 8 portas por grupo. |
|
Spanning Tree |
STP (IEEE802.1d), RSTP (IEEE802.1w), MSTP (IEEE802.1s) |
|
Protocolo Rede Anel |
G.8032 (ERPS), 250 Anel no máximo, 250 dispositivos máximos pelo anel. Recuperação tempo menos de 20ms |
|
Multicast |
MLD Snooping, Multicast VLAN, IGMP Snooping v1/v2/v3, Max 1024 grupos multicast, saída rápida |
|
Espelhamento Porto |
Espelhamento bidirecional dos dados baseado na porta |
|
QoS |
Limitação de taxa baseada em fluxo, redirecionamento baseado em fluxo Algoritmo Agendamento Fila (SP, WRR, SP WRR) Filtragem de pacotes baseada em fluxo, filas 8 * Output de cada porta Mapeamento de prioridade 802.1p/ DSCP, QoS Diff-Servo, Marca/Observação Prioritária |
|
LCA |
Distribuição ACL baseada na porta e VLAN L2-L4 função de filtragem de pacotes, combinando a primeira mensagem de 80 bytes e fornece definições ACL baseadas no endereço MAC de origem, endereço MAC de destino, endereço IP de origem, endereço IP de destino, endereço IP de destino, endereço IP, tipo de protocolo IP, porta TCP/UDP, porta TCP/UDP, intervalo, VLAN, etc. |
|
Segurança |
Buracos negros Mac, proteção IP fonte Autenticação do endereço IEEE802.1X e MAC Broadcast storm control, Backup para data host SSH 2.0, SSL, isolamento porta, ARP mensagem velocidade limite Gerenciamento hierárquico do usuário e proteção por senha Anti-DoS ataque, AAA & RADIUS & certificação TACACS IP-MAC-VLAN-Port binding, inspeção ARP, MAC learning limit |
|
DHCP |
Cliente DHCP, Snooping DHCP, Servidor DHCP, Relé DHCP |
|
Gestão |
Gestão rede Web (https) Link Layer Discovery Protocol(LLDP) Ver Status Utilização Instantânea do CPU Relógio NTP, Restauração com um clique, SNMP V1/V2/V3 Verificação do status do cabo, detecção do Ping, registro do trabalho do sistema ONV NMS plataforma cluster gestão (LLDP SNMP) Console/ AUX Modem/ Telnet/ CLI linha comando configuração FTP, TFTP, Xmodem, SFTP arquivo upload e download gestão |
|
Sistema |
Navegador Web: Mozilla Firefox 2.5 ou superior, Google Chrome V42 ou superior, cabo Ethernet Cat5 e superior TCP/IP, adaptador de rede e sistema operacional de rede (como Microsoft Windows, Linux, Mac OS X) instalado em cada computador na rede Cat5 e acima cabo Ethernet |
