VISÃO GERAL
O ONV-IPS57128PFM-bt é um interruptor industrial bt PoE gerenciado 2.5G independentementeDesenvolvido pela ONV. Tem portas RJ45 adaptáveis 8 * 10Base-T/100Base-TX/1000/2500Base-T e 4*100M/1000M/10G uplink SFP + portas ópticas-A.
A porta 1-8 pode suportar o padrão PoE IEEE 802.3 af/at/bt, e a potência PoE de porta única atinge 90W.
Como um dispositivo de alimentação PoE, ele pode detectar e identificar automaticamente dispositivos alimentados por padrão e fornecer energia a eles através de cabos de rede. Ele pode fornecer energia para AP sem fio de alta potência, câmeras dome de rede, iluminação PoE de alta potência, sensores industriais, equipamentos de controle industrial de rede de alta potência e outros equipamentos terminais PoE através de cabos de rede para atender ao ambiente de rede que requer alta densidade e alta potência PoE. É adequado para transporte inteligente e cenários industriais, como trânsito ferroviário, energia elétrica, mineração, metalurgia e construção de energia verde, para estabelecer redes de comunicação econômicas, estáveis e confiáveis.
O ONV-IPS57128PFM-bt tem funções de gerenciamento de rede L2 +, suporta gerenciamento IPV4/IPV6, encaminhamento de rotas estáticas, mecanismos completos de proteção de segurança, políticas ACL/QoS completas e funções VLAN ricas para fácil gerenciamento e manutenção. Suporta múltiplos protocolos de rede redundância STP/RSTP/MSTP (<50ms) e (ITU-T G.8032) ERPS (<20ms) para melhorar o backup do link e a confiabilidade da rede. Quando uma rede unidirecional falha, a comunicação pode ser rapidamente restaurada para garantir a comunicação ininterrupta para aplicativos importantes. De acordo com as necessidades do aplicativo, o gerenciamento PoE, o gerenciamento de portas, o gerenciamento de endereços de roteamento, o controle do fluxo de portas, a divisão VLAN, o IGMP, a política de segurança e outras configurações de negócios são realizados por meio de métodos de gerenciamento de rede como Web, CLI, SNMP e Telnet.
CARACTERÍSTICA
Acesso 2.5G,AcimaLigação 100Porto da fibra M/1000M/10G SFP +
◇Apoie a transmissão deobstrução da fio-velocidade.
◇Suporte full-duplex baseado em IEEE 802.3x e half-duplex baseado em Backpressure.
◇Apoio2.5G porta RJ45 e 100M/1000M/10G uplink SFP + combinação de porta de fibra, que permite aos usuários flexivelmente construir redes para atender às necessidades de vários cenários.
InteligenteAlimentação PoE
◇Gerenciamento de rede PoE, realizar porta PoE on/off, visualização do status do poder da porta, agendamento de tempo, etc.
◇Cumpra com o padrão PoE IEEE 802.3 af/at/bt, identifique automaticamente dispositivos PoE para fornecimento de energia e não danifique dispositivos não PoE.
◇8 *As portas 10Base-T/100Base-TX/1000/2500Base-T RJ45 podem suportar energia PoE bt, atendendo à demanda por uma fonte de alimentação PoE de alta potência em vários cenários.
◇A porta PoE suporta a prioridade. Quando a energia restante é insuficiente, a energia da porta de alta prioridade é priorizada para evitar sobrecarregar o dispositivo.
Capacidade forte do processamento do negócio

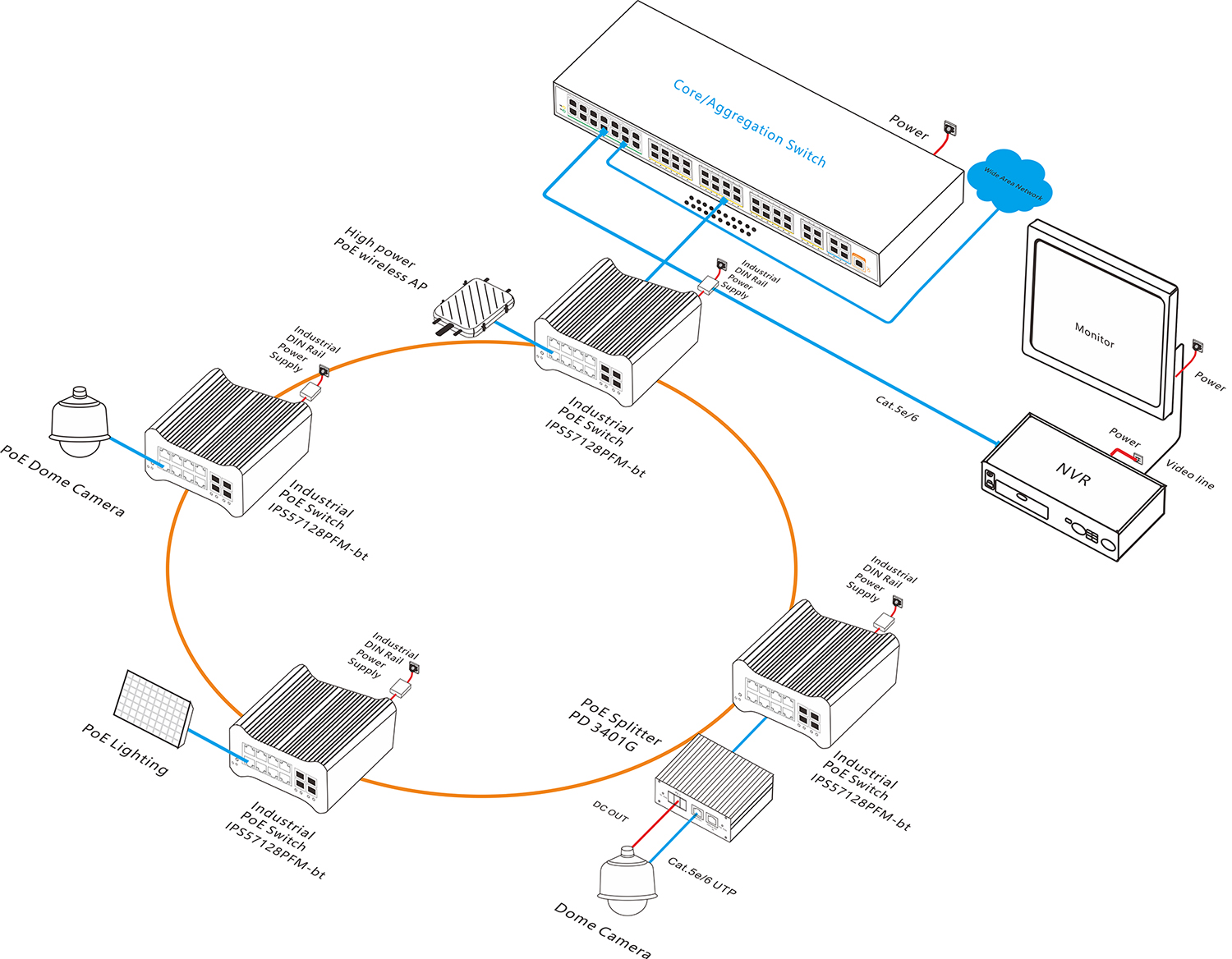

◇Suporte ERPS ring network e STP/RSTP/MSTP para eliminar loops de camada 2 e realizar backup de link.
◇Suporte IEEE 802.1Q VLAN, os usuários podem flexivelmente dividir VLAN, Voz VLAN e configuração QinQ de acordo com suas necessidades.
◇Suporta agregação estática e dinâmica para aumentar efetivamente a largura de banda do link, realizar balanceamento de carga, backup do link e melhorar a confiabilidade do link.
◇Apoie QoS, porta-baseado, 802.1P-baseado e DSCP-baseado três modos da prioridade e quatro algoritmos de programação da fila: Equ, SP, WRR, e SP WRR.
◇Apoie o ACL para filtrar pacotes de dados configurando operações e permissões correspondentes do tempo do processamento da regra, e forneça políticas flexíveis do controle de acesso da segurança.
◇Suporte IGMP Snooping V1/V2/V3 protocolo multicast IGMP para atender a vigilância por vídeo de alta definição multi-terminal e requisitos de acesso à videoconferência.
Segurança
◇Isolamento do portoEControle tempestade.
◇IP + MAC + porta + VLAN função obrigatória combinação flexível quádrupla.
◇A autenticação 802.1X fornece funções de autenticação para computadores LAN e controla o status de autorização das portas controladas de acordo com os resultados da autenticação.
Estável e confiável
◇CCC,CE, FCC, RoHS.
◇O painel de fácil utilização pode mostrar o status do dispositivo através do indicador LED de PWR, SYS, Link, L/A,EPoE.
◇Baixo consumo de energia, carcaça de liga de alumínio e excelente dissipação de calor para garantir o funcionamento estável do interruptor.
FácilO & MGestão
◇HTTPS, SSLV3, SSHV1/V2 e outros métodos de criptografia são mais seguros no gerenciamento.
◇RMON, log do sistema e estatísticas de tráfego portuário são convenientes para otimização e transformação da rede.
◇O LLDP é conveniente para o sistema de gerenciamento de rede consultar e julgar o status da comunicação do link.
◇Vários métodos de gerenciamento e manutenção, como gerenciamento de rede Web, linha de comando CLI (Console, Telnet), SNMP (V1/V2/V3), Telnet etc.

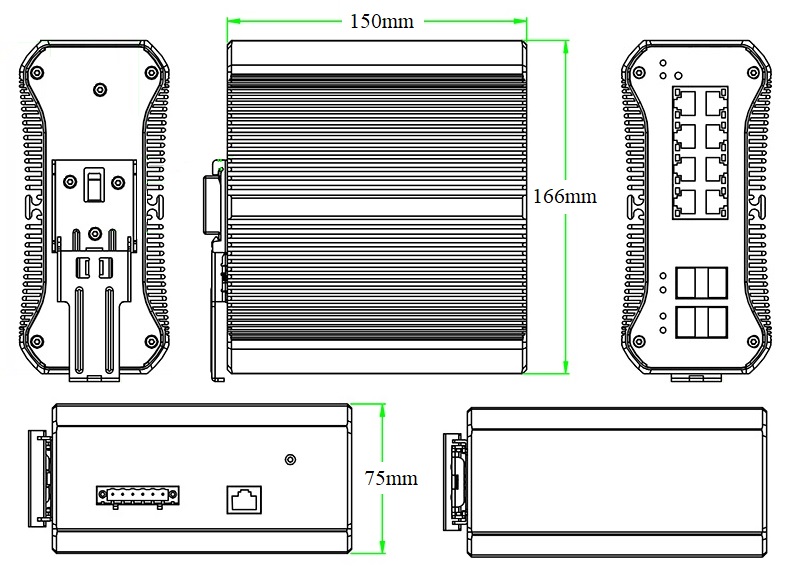

DIMENSÃO
LISTA DE EMBALAGEM
|
Lista embalagem |
Conteúdo |
Quantidade |
Unidade |
|
Interruptor industrial bt PoE gerenciado L2 2.5G de 12 portas |
1 |
Definir |
|
|
RJ45-DB9 Cabo adaptador |
1 |
PC |
|
|
Guia do usuário |
1 |
PC |
|
|
Cartão Garantia e Certificado de Conformidade |
1 |
PC |
MÓDULO ÓPTICO
|
Produto |
Modelo |
Descrição |
Unidade |
|
Módulo óptico 1.25G |
2630-G |
Módulo ótico industrial de SFP, 1.25G, fibra dupla 850nm do multi-modo, distância de transmissão: 550m, relação do LC, função do apoio DDM, tomada quente do apoio e tração. |
PC |
|
2632-G |
Módulo ótico industrial de SFP, 1.25G, fibra dupla 1310nm do único-modo, distância de transmissão: 20km, relação do LC, função do apoio DDM, tomada quente do apoio e tração. |
PC |
|
|
2612-T-G |
Módulo ótico industrial de SFP, 1.25G, única fibra TX1310nm/ RX1550nm do único-modo, distância de transmissão: 20km, relação do LC, função do apoio DDM, tomada quente do apoio e tração. |
PC |
|
|
2613-R-G |
Módulo ótico industrial de SFP, 1.25G, única fibra TX1550nm/ RX1310nm do único-modo, distância de transmissão: 20km, relação do LC, função do apoio DDM, tomada quente do apoio e tração. |
PC |
|
|
2612-T-G-SC |
Módulo ótico industrial de SFP, 1.25G, única fibra TX1310nm/ RX1550nm do único-modo, distância de transmissão: 20km, relação do SC, função do apoio DDM, tomada quente do apoio e tração. |
PC |
|
|
RG-2613-SC |
Módulo ótico industrial de SFP, 1.25G, única fibra TX1550nm/ RX1310nm do único-modo, distância de transmissão: 20km, relação do SC, função do apoio DDM, tomada quente do apoio e tração. |
PC |
|
|
10G Módulo Ótico |
6630-G |
Módulo ótico industrial de SFP, 10G, fibra dupla 850nm do multi-modo, distância de transmissão: 300m, relação do LC, função do apoio DDM, tomada quente do apoio e tração. |
PC |
|
7832-G |
Módulo ótico industrial de SFP, 10G, fibra dupla 1310nm do único-modo, distância de transmissão: 20km, relação do LC, função do apoio DDM, tomada quente do apoio e tração. |
PC |
|
|
7832-33-G |
Módulo ótico industrial de SFP, 10G, única fibra TX1330nm/ RX1270nm do único-modo, distância de transmissão: 20km, relação do LC, função do apoio DDM, tomada quente do apoio e tração. |
PC |
|
|
7832-27-G |
Módulo ótico industrial de SFP, 10G, única fibra TX1270nm/ RX1330nm do único-modo, distância de transmissão: 20km, relação do LC, função do apoio DDM, tomada quente do apoio e tração. |
PC |
FORNECIMENTO DE ALIMENTAÇÃO
|
Produto |
Modelo |
Descrição |
Unidade |
|
Fonte alimentação industrial trilho DIN 120W |
GWS-DP120-48 |
DEMTrilho 120W único conjunto de alimentação de saída Tensão de entrada: AC100V-240V 50-60Hz 2.3A Saída Tensão: DC48V, 2.5A Operação Temperatura: -40 ℃ a + 70 ℃ |
PC |
|
Alimentação industrial trilho DIN 240W |
GWS-DP240-48 |
DEMTrilho 240W único conjunto de alimentação de saída Tensão de entrada: AC100V-240V 50-60Hz 3.0A Saída Tensão: DC48V, 5.0A Operação Temperatura: -40 ℃ a + 70 ℃ |
PC |
|
Alimentação industrial trilho DIN 480W |
GWS-DP480-48 |
DEMTrilho 480W único conjunto de alimentação de saída Tensão de entrada: AC100V-240V 50-60Hz 5.0A Saída Tensão: DC48V, 10A Operação Temperatura: -40 ℃ a + 70 ℃ |
PC |
ESPECIFICAÇÃO TÉCNICA
|
Modelo |
ONV-IPS57128PFM-bt |
|
Características Interface |
|
|
FixoPOrt |
Desligue o porto do interruptor do alarme (FALHA) 1 * porto do console RS232 (115200, N, 8,1) 4*100M/1000M/10G uplink SFPFibraPortos (Dados)
8 * 10Base-T/100Base-Portas PoE bt TX/1000/2500Base-T (Dados/Potência) 2 portas de alimentação DC V, redundantes em V (terminal Phoenix industrial 6P) |
|
Porta Ethernet |
O porto 1-8 pode apoiar 10Base-T/100Base-TX/1000/2500Base-T auto-detecção, completamente/meio-duplex MDI/ MDI-X auto-adaptação |
|
Transmissão par trançado |
10BASE-T: Cat3,4,5 UTP(≤ 100 metros) 100BASE-TX: Cat5 ou UTP posterior (≤ 100 metros) 1000BASE-T: Cat5e ou UTP posterior (≤ 100 metros) 2500BASE-T: Cat6a ou UTP posterior (≤ 100 metros) |
|
Porto fibra óptica |
100M/1000Porta de fibra óptica M/10G SFP (opt. Porto da fibra por def.) único-modo/multi-modo, única fibra/módulo ótico da fibra dupla. LC) |
|
Cabo óptico/distância |
Multi-modo: 850nm/ 0-550m, Único-modo: 1310nm/ 0-40km, 1550nm/ 0-120km |
|
Parâmetro do chip |
|
|
Tipo Gerenciamento Rede |
L2 |
|
Protocolo Rede |
IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3be 2.5GBase-T, IEEE 802.3ae 10GBase-SR/2.3LR, |
|
Modo Encaminhamento |
Armazenar e encaminhar (velocidade total do fio) |
|
Capacidade do interruptor |
Armazenar e Encaminhar (CheioWIraSMijou) |
|
Encaminhamento Taxa @ 64byte |
96Gbps(Sem bloqueio) |
|
CPU |
Núcleo duplo 1GHz |
|
DRAM |
2G |
|
FLASH |
256M |
|
MAC |
32K |
|
Memória Buffer |
16M |
|
JumboFRamé |
12K |
|
LED Indicador |
Alimentação/Sistema: SYS (Verde), Rede: Link (Amarelo), PoE: PoE (Verde), Porta de fibra: L/A (Verde) |
|
Redefinir interruptor |
Sim, pressione e segure o interruptor por 10 segundos e solte-o para restaurar as configurações de fábrica |
|
PoE & Alimentação |
|
|
Porto PoE |
Porta 1- 8 IEEE 802.3 af/at/bt PoE |
|
Gestão PoE |
Exposição do poder da carga do porto PoE do tempo real, saída do porto PoE de ligar/desligar, trabalho do PoE e programação do tempo |
|
Pin alimentação |
1/2/4/5( ),3/6/7/8(-) |
|
Máximo Poder Por Porta |
90W, IEEE 802.3 af/at/bt |
|
Consumo Energia |
Aguardem<13WPor exemplo,Completo lOad af<120W, a <240W, bt<480W |
|
Entrada Tensão/Interface |
DC48-57V6.P terminal Phoenix industrial, suporte anti-reverso proteção-A. |
|
Alimentação |
Não, opcional 48V/120W ou 48V/240WOu 48V/480WAlimentação elétrica industrial |
|
Parâmetro físico |
|
|
Operação Temp/Umidade |
-40 °C#+75°CPor exemplo,5%#90% RHNão condensação |
|
Temp/umidade do armazenamento |
-40 °C#+85 °CPor exemplo,5%#RH 95%Não condensação |
|
Dimensão(L * A * A) |
165 150 * * 75 milímetros |
|
Peso líquido/bruto |
1,8Quilograma/2.1Quilograma |
|
Instalação |
Desktop, 35 milímetrosDINRCauda |
|
Certificação & garantia |
|
|
Proteção contra raios |
IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz) FCC Parte 15/CISPR22 (EN55022): Classe A IEC61000-6-2 (Padrão Industrial Comum) IEC61000-4-9 (campo magnético pulsado): 1000A/m IEC61000-4-10 (oscilação amortecida): 30A/m 1MHz IEC61000-4-12/18 (onda de choque): CM 2.5kV, DM 1kV Proteção nível: IP40, Proteção contra raios: 6KV 8/20us IEC61000-4-4(EFT): Cabo de alimentação: ± 4kV, cabo de dados: ± 2kV IEC61000-4-16 (transmissão de modo comum): 30V, 300V, 1s IEC61000-4-2 (ESD): ± 8kV contato descarga, ± 15kV ar descarga IEC61000-4-6 (transmissão de radiofrequência): 10V(150kHz ~ 80MHz) IEC61000-4-8 (campo magnético da frequência do poder): 100A/m, 1000A/m, 1s-3s IEC61000-4-5 (Surge): Cabo de alimentação: CM ± 4kV/ DM ± 2kV, cabo de dados: ± 4kV |
|
Propriedades mecânicas |
IEC60068-2-6 (Anti Vibração), IEC60068-2-27 (Anti Choque),IEC60068-2-32 (Queda Livre) |
|
Certificação |
Marca CE, anúncio publicitário, CE/LVD EN62368-1, FCC peça 15 classe A, RoHS |
|
Garantia |
5 anos, manutenção vitalícia. |
|
RedeMAnagementFEature |
|
|
Interface |
Controle do fluxo IEEE 802.3x (Full duplex) Porta exceção proteção mecanismo Gestão do fluxo em tempo real do porto (intervalo do fluxo) Transmitir supressão tempestade com base na taxa portuária Diagnóstico digital do tempo real do módulo DDMI do porto ótico SFP Configuração e status do porto EEE Green Ethernet Energy-Saving Limite a taxa de tráfego de pacotes de entrada e saída, com mini granularidade de 16Kbps e máximo de 1Gbps |
|
L3 Característica |
Protocolo ARP max 1024 entradas Rota estática, RIPv1/v2, RIPng, OSPFv1/v2, OSPFv3 Função de gerenciamento de rede L2, gerenciamento de pilha dupla IPV4/ IPV6 |
|
VLAN |
Configuração de porta de acesso, tronco, híbrido, IEEE 802.1q Voz VLAN, protocolo GVRP VLAN, VLAN baseada em porta (4K) VLAN baseada em protocolo, VLAN baseada em endereço MAC, configuração QinQ |
|
PortoAAgregação |
Agregação dinâmica LACP, Agregação estática, Max 6 grupos de agregação e max 8 portas por grupo. |
|
Spanning Tree |
STP BPDU Guard, filtragem BPDU e encaminhamento BPDU STP(IEEE802.1d),RSTP(IEEE802.1w),MSTP(IEEE802.1) |
|
ERPS Ring Network |
ERPs, tempo de recuperação inferior a 20ms, ITU-T g.8032 |
|
Multicast |
MLD snooping, multicast VLAN Logout rápido do usuário, MVR (registro VLAN multicast) IGMP snooping V1/V2/V3 e 1024 grupos multicast no máximo |
|
Espelhamento |
Espelhamento bidirecional do tráfego para portas básicas Espelhamento de um para vários, suporta até 4 sessões de Port |
|
QoS |
Limitação da taxa baseada em fluxo, redirecionamento baseado em fluxo Algoritmo de agendamento (SP, WRR, SP WRR) Filtragem de pacotes baseada em fluxo, 8 * filas de saída de cada porta 802.1p/ DSCP mapeamento prioridade, diff-serv QoS, prioridade marca/Observação |
|
LCA |
Distribuição ACL baseada na porta e VLAN L2-L4 função de filtragem de pacotes, combinando a primeira mensagem de 80 bytes e fornece definições ACL com base no endereço MAC de origem, endereço MAC de destino, endereço IP de origem, endereço IP de destino, tipo de protocolo IP, porta tcp/udp, faixa de porta tcp/udp, VLAN etc. |
|
Segurança |
Autenticação iee802.1x baseada porto SSL garante a transmissão dos dados Função obrigatória do quadrilátero de portas do MAC VLAN do IP Endereço MAC aprendizagem limite, endereço MAC buraco negro Função IP Source Guard, certificação AAA e RADIUS Anti ataque DoS, Port transmitir mensagem supressão Gerenciamento hierárquico do usuário e proteção por senha SSH 2.0 fornece um canal criptografado seguro para login do usuário Hospedar dados backup mecanismo, ARP intrusão detecção função Porto isolamento, IP fonte endereço proteção, mensagem ARP velocidade limite função |
|
DHCP |
Cliente DHCPPor exemplo,Snooping DHCPPor exemplo,DHCPServidor |
|
Gestão |
Relógio NTP, gerenciamento rede Web (https) Detecção do Ping, registro do trabalho do sistema, SNMP V1/V2/V3 FTP, TFTP arquivo upload e download gestão Linha de comando Console/Telnet/CLI/SSH ONV-NMS gestão cluster plataforma (LLDP SNMP) Um clique restaurar, Link Layer Discovery Protocol (LLDP) Verificação do status do cabo, Visualizando CPU Utilização Instantânea Status |
|
Sistema |
Navegador Web: Mozilla Firefox 2.5 ou superior, Google Chrome V42 ou superior, cabo Ethernet Cat5 e superior TCP/IP, adaptador de rede e sistema operacional de rede (como Microsoft Windows, Linux, Mac OS X) instalado em cada computador na rede Cat5 e acima cabo Ethernet |
