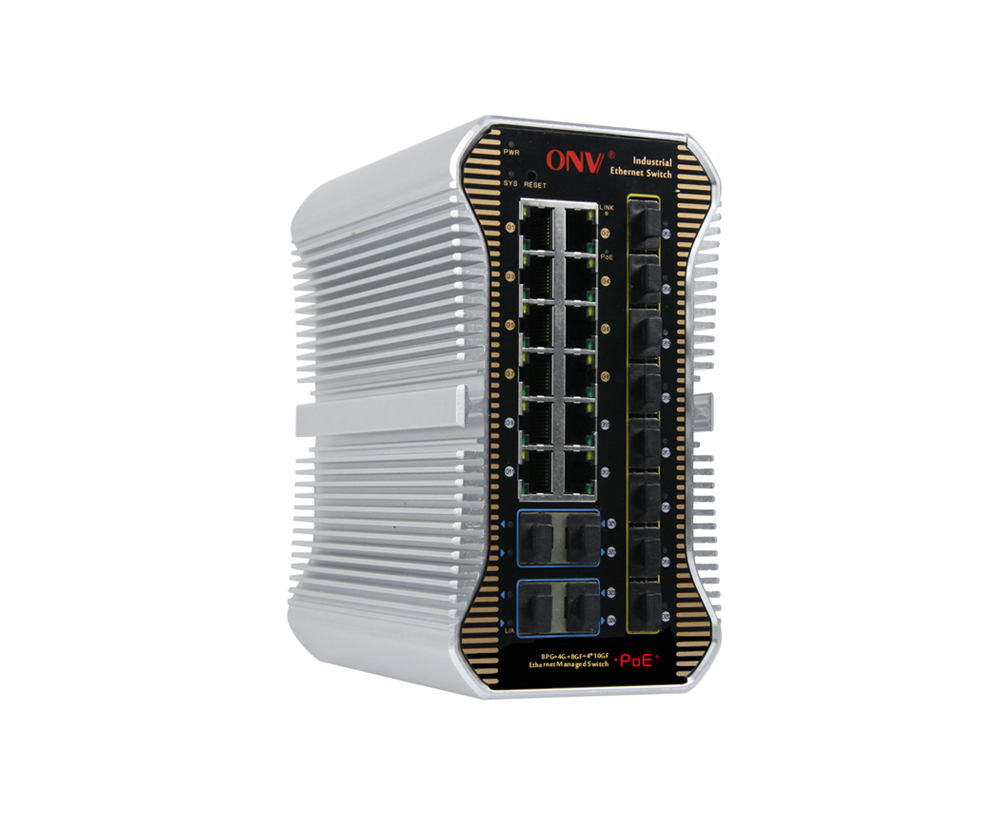

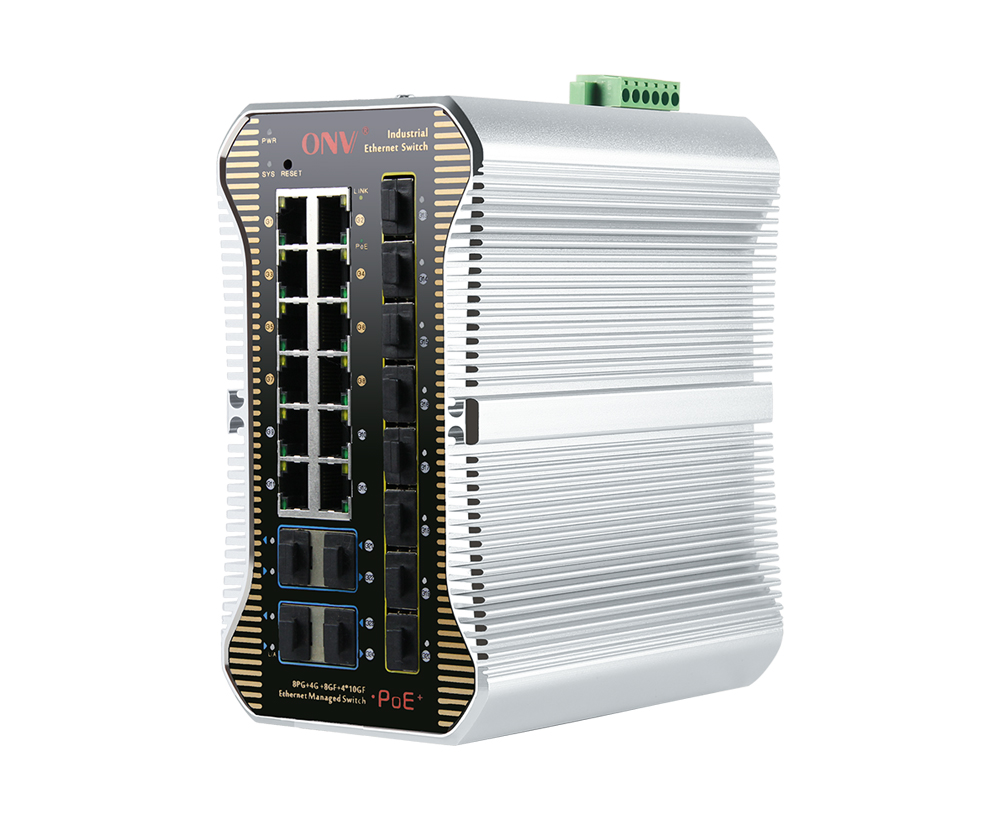

O ONV-IPS38248PFM é um interruptor PoE industrial gerenciado uplink 10G desenvolvido independentemente pela ONV. Tem 12*10/100/1000Base-T adaptável portas RJ45 e 8*100/1000Base-X uplink portas de fibra SFP e 4*1/10G uplink SFP + portas de fibra. Porta 1-8Pode suportar o padrão IEEE 802.3 af/at PoE e a potência PoE de porta única de até 30W. Como um dispositivo de alimentação PoE, ele pode detectar e reconhecer automaticamente dispositivos receptores de energia que atendem ao padrão e fornecem energia através do cabo de rede. Ele pode fornecer energia para equipamentos terminais PoE, como AP sem fio, câmera IP, VoIP e sensores industriais através do cabo de rede. Ele também atende ao ambiente de rede que precisa de alimentação PoE de alta densidade. É adequado para transporte inteligente, trânsito ferroviário, indústria de energia, mineração, petróleo e cenas industriais, como transporte marítimo, metalurgia e construção de energia verde, formando uma rede de comunicação econômica, estável e confiável.
O ONV-IPS38248PFMPossui funções de gerenciamento de rede L3, suporta gerenciamento IPV4/ IPV6, encaminhamento dinâmico de linha completa, mecanismo completo de proteção de segurança, estratégia ACL/QoS perfeita e funções ricas de VLAN para fácil gerenciamento e manutenção. Possui tecnologia de rede de anel líder, suporta vários protocolos de rede redundantes de nível industrial e todas as portas podem formar anéis. Suporta corrente, estrela, estrela dupla, anel, anel tangente, anel de interseção, anel acoplado e tempo de recuperação da rede em 20ms. Possui alta confiabilidade, segurança e gerenciabilidade para garantir a transmissão confiável de dados importantes. Ele suporta o gerenciamento remoto e coopera com a plataforma de gerenciamento de rede ONV-NMS para gerenciamento de cluster para alcançar o gerenciamento de rede ponto cego do processo completo.
CARACTERÍSTICA
Acesso do gigabit, uplink 1/10G SFP + fiber port
◇Apoie a transmissão deobstrução da fio-velocidade.
◇Suporte full-duplex baseado em IEEE802.3x e half-duplex com base emBPressão.
◇Suporta porta porta Gigabit RJ45 e 1/10G uplink SFP + fiber port combination, o que permite aos usuários construir redes de forma flexível para atender às necessidades de vários cenários.
Fonte alimentação Smart PoE
◇Gerenciamento de rede PoE, alocação de energia da porta PoE, configuração de prioridade, visualização do status da porta, programação etc.
◇Cumprir com IEEE 802.3 af/at padrão PoE, identificar automaticamente dispositivos PoE para alimentação, e não danificar dispositivos não-PoE.
◇As portas 8*10/100/1000Base-T RJ45 suportam energia PoE, atendendo aos requisitos de energia PoE de monitoramento de segurança, sistemas de automação industrial, cobertura sem fio e outros cenários.
Segurança
◇Porto isolamento e tempestade controle.
◇Porta MAC IP VLAN quádrupla combinação flexível ligação função.
◇A autenticação 802.1X fornece funções de autenticação para computadores LAN e controla o status de autorização das portas controladas de acordo com os resultados da autenticação.
Capacidade forte do processamento do negócio

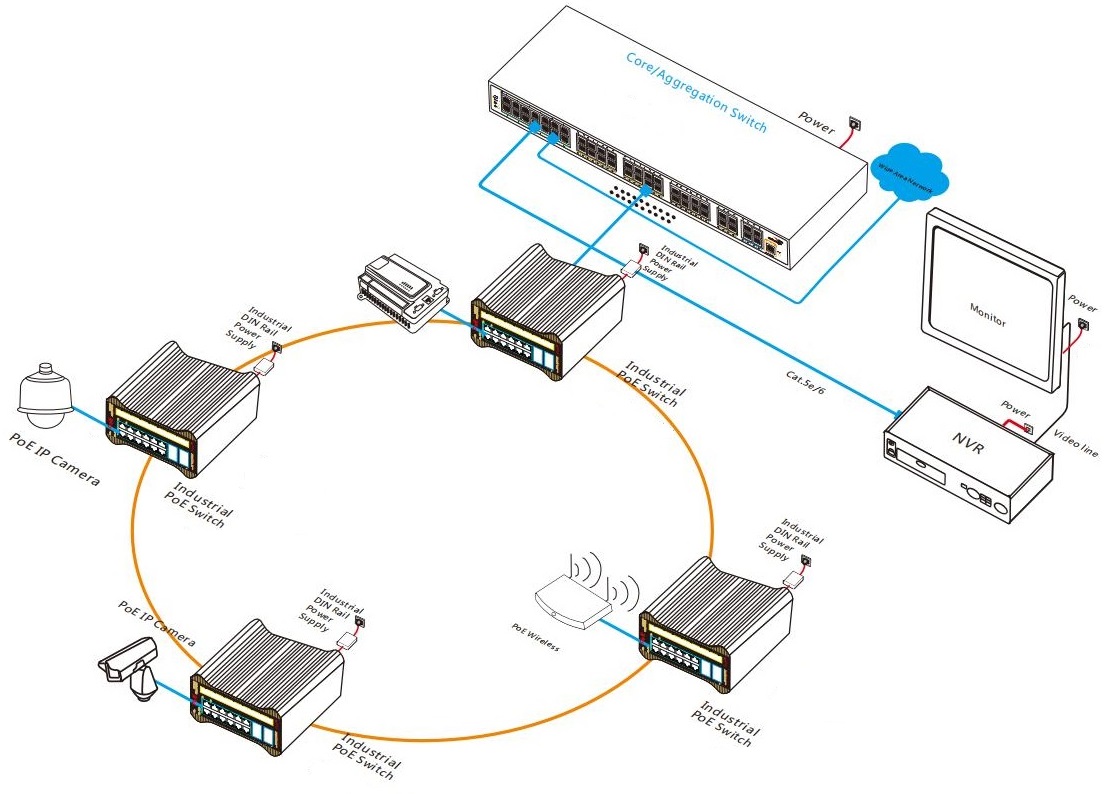

◇Suporte industrial ERPS ring network e STP/ RSTP/ MSTP para eliminar loops de camada 2 e realizar backup de link.
◇Suporte IEEE802.1Q VLAN, os usuários podem flexivelmente dividir VLAN, Voz VLAN e configuração QinQ de acordo com suas necessidades.
◇Suporta agregação estática e dinâmica para aumentar efetivamente a largura de banda do link, realizar balanceamento de carga, backup do link e melhorar a confiabilidade do link.
◇Apoie QoS, baseado em porta, 802.1P-baseado, e DSCP-baseado três modos de prioridade e quatro algoritmos de programação da fila: Equ, SP, WRR, e SP WRR.
◇Apoie o ACL para filtrar pacotes de dados configurando operações e permissões correspondentes do tempo do processamento da regra, e forneça políticas flexíveis do controle de acesso da segurança.
◇Suporte IGMP V1/V2/V3 multicast protocolo, IGMP Snooping atende multi-terminal de alta definição de vigilância por vídeo e vídeo conferência acesso requisitos.
Estável e confiável
◇CCC, CE, FCC, RoHS.
◇O painel de fácil utilizaçãoPode mostrar o status do dispositivo através do indicador LED de PWR,SYS,Ligação, EPoE.
◇Baixo consumo de energia, carcaça de liga de alumínio e excelente dissipação de calor para garantir o funcionamento estável do interruptor.
Gestão fácil O & M
◇Suporta monitoramento CPU, monitoramento de memória, detecção Ping e detecção do comprimento do cabo.
◇HTTPS, SSLV3, SSHV1/V2 e outros métodos de criptografia são mais seguros no gerenciamento.
◇RMON, log do sistema e estatísticas de tráfego portuário são convenientes para otimização e transformação da rede.
◇O LLDP é conveniente para o sistema de gerenciamento de rede consultar e julgar o status da comunicação do link.
◇Suporta diversos métodos de gerenciamento e manutenção, como gerenciamento de redes Web, linha de comando CLI (Console, Telnet), SNMP (V1/V2/V3), Telnet etc.
DIMENSÃO
INFORMAÇÕES DE ENCOMENDA
|
Modelo |
Descrição |
Fonte alimentação recomendada |
|
ONV-IPS38248GFP |
L3Switch PoE industrial gerenciado com portas RJ45 12*10/100/1000M e 8*100/1000M uplink portas de fibra SFP e portas de fibra 4*1/10G uplink SFP +. A porta 1-8 pode suportar o padrão IEEE 802.3 af/at PoE. Pode suportar entrada de alimentação redundante DC dupla e montagem em trilho DIN. |
120W/240W |
|
Nota:O módulo óptico e a fonte de alimentação não estão incluídos e precisam ser comprados. |
||
LISTA DE EMBALAGEM
|
Lista embalagem |
Conteúdo |
Quantidade |
Unidade |
|
Interruptor PoE industrial gerenciado uplink de 24 portas 10G |
1 |
Definir |
|
|
RJ45-DB9 Cabo adaptador |
1 |
PC |
|
|
Guia do usuário |
1 |
PC |
|
|
Cartão Garantia e Certificado de Conformidade |
1 |
PC |
MÓDULO ÓPTICO
|
Produto |
Modelo |
Descrição |
Unidade |
|
Módulo óptico 1.25G
|
2630-G |
Módulo ótico industrial de SFP, fibra dupla 850nm do multi-modo 1.25G, distância de transmissão: 550m, relação do LC. Suporta função DDM e hot plugging. |
PC |
|
2632-G |
Módulo ótico industrial de SFP, fibra dupla 1310nm do único-modo 1.25G, distância de transmissão: 20km, relação do LC. Suporta função DDM e hot plugging. |
PC |
|
|
2612-T-G |
Módulo ótico industrial de SFP, fibra TX1310nm/ RX1550nm do único-modo 1.25G, distância de transmissão: 20km, relação do LC. Suporta função DDM e hot plugging. |
PC |
|
|
2613-R-G |
Módulo ótico industrial de SFP, fibra TX1550nm/ RX1310nm do único-modo 1.25G, distância de transmissão: 20km, relação do LC. Suporta função DDM e hot plugging. |
PC |
|
|
2612-T-SC-G |
Módulo ótico industrial de SFP, fibra TX1310nm/ RX1550nm do único-modo 1.25G, distância de transmissão: 20km, relação do SC. Suporta função DDM e hot plugging. |
PC |
|
|
2613-R-SC-G |
Módulo ótico industrial de SFP, fibra TX1550nm/ RX1310nm do único-modo 1.25G, distância de transmissão: 20km, relação do SC. Suporta função DDM e hot plugging. |
PC |
|
|
Módulo 10G ótico
|
6630-G |
Módulo óptico industrial SFP +, fibra dupla 850nm do multi-modo 10G, distância de transmissão: 300m, relação do LC. Suporta função DDM e hot plugging. |
PC |
|
7832-G |
Módulo ótico industrial de SFP +, fibra dupla 1310nm do único-modo 10G, distância de transmissão: 20km, relação do LC. Suporta função DDM e hot plugging. |
PC |
|
|
7832-33-G |
Módulo ótico industrial de SFP +, fibra TX1330nm/ RX1270nm do único-modo 10G, distância de transmissão: 20km, relação do LC. Suporta função DDM e hot plugging. |
PC |
|
|
7832-27-G |
Módulo ótico industrial de SFP +, fibra TX1270nm/ RX1330nm do único-modo 10G, distância de transmissão: 20km, relação do LC. Suporta função DDM e hot plugging. |
PC |
PFORNECIMENTO OWER
|
Produto |
Modelo |
Descrição |
Unidade |
|
Fonte alimentação industrial trilho DIN 120W |
GWS-DP120-48 |
DIN Rail 120W único conjunto de alimentação de saída Tensão de entrada AC100V ~ 240V 50-60Hz, 2.3A Saída Tensão: DC48V, 2.5A Operação Temperatura: -40 ℃ a 70 ℃ |
PC |
|
Alimentação industrial trilho DIN 240W |
GWS-DP240-48 |
DIN Rail 240W único conjunto de alimentação de saída Tensão de entrada AC100V ~ 240V 50-60Hz, 3.0A Saída Tensão: DC48V, 5.0A Operação Temperatura: -40 ℃ a + 70 ℃ |
PC |
PRODUTO RELACIONADO
|
Modelo |
Descrição |
|
ONV-IPS33108GFP |
L2 + gerenciado industrial PoE switch com 10*10/100/1000M portas RJ45 e 2*100/1000M uplink SFP portas de fibra. A porta 1-8 pode suportar o padrão IEEE 802.3 af/at PoE. Pode suportar entrada de alimentação redundante DC dupla e montagem em trilho DIN. |
|
ONV-IPS33148GFP |
L2 + gerenciado industrial PoE switch com 10*10/100/1000M portas RJ45 e 4*100/1000M uplink portas de fibra SFP. A porta 1-8 pode suportar o padrão IEEE 802.3 af/at PoE. Pode suportar entrada de alimentação redundante DC dupla e montagem em trilho DIN. |
|
ONV-IPS33168GFP |
L2 + gerenciado industrial PoE switch com 8*10/100/1000M portas RJ45 e 8*100/1000M uplink portas de fibra SFP. A porta 1-8 pode suportar o padrão IEEE 802.3 af/at PoE. Pode suportar entrada de alimentação redundante DC dupla e montagem em trilho DIN. |
|
ONV-IPS33168GFP4GF |
L2 + gerenciado industrial PoE switch com 12*10/100/1000M portas RJ45 e 4*100/1000M uplink portas de fibra SFP. A porta 1-8 pode suportar o padrão IEEE 802.3 af/at PoE. Pode suportar entrada de alimentação redundante DC dupla e montagem em trilho DIN. |
|
ONV-IPS36168GFP |
Interruptor PoE industrial gerenciado L2 + com portas RJ45 12*10/100/1000M e portas de fibra SFP + 4*1/10G uplink. A porta 1-8 pode suportar o padrão IEEE 802.3 af/at PoE. Pode suportar entrada de alimentação redundante DC dupla e montagem em trilho DIN. |
|
ONV-IPS36248GFP |
L2 + gerenciado industrial PoE switch com 12*10/100/1000M portas RJ45 e 8*100/1000M uplink portas de fibra SFP e 4*1/10G uplink SFP + portas de fibra. A porta 1-8 pode suportar o padrão IEEE 802.3 af/at PoE. Ele suporta dupla entrada de alimentação DC e montagem trilho DIN. |
|
Modelo |
ONV-IPS38248PFM |
|
Características Interface |
|
|
Porto Fixo |
Desligue o porto do interruptor do alarme (FALHA) 1 * porto do console RS232 (115200, N, 8,1) 4*1/10G uplink SFP fibra portas (dados) 8*10/100/1000Base-T PoE portas (dados/potência) 4*10/100/1000Base-T uplink portos RJ45 (dados) 8*100/1000Base-X uplink SFP fibra portas (dados) 2 portas de alimentação DC V, redundantes em V (terminal Phoenix industrial 6P) |
|
Porta Ethernet |
O porto 1-12 pode apoiar 10/100/1000Base-T auto-detecção, completamente/half duplex MDI/ MDI-X auto-adaptação |
|
Transmissão par trançado |
10BASE-T: Cat3,4,5 UTP (≤ 100 metros) 100BASE-TX: Cat5 ou UTP posterior (≤ 100 metros) 1000BASE-T: Cat5e ou UTP posterior (≤ 100 metros) |
|
Porto fibra óptica |
1/10G SFP portas de fibra óptica, padrão não incluem módulo óptico (modo único opcional/multi-modo, fibra única/módulo óptico de fibra dupla. LC) |
|
Cabo óptico/distância |
Multi-modo: 850nm/ 0-550m, 0-300m(10G), Único-modo: 1310nm/ 0-40km, 1550nm/ 0-120km. |
|
Parâmetro do chip |
|
|
Tipo Gerenciamento Rede |
L3 |
|
Protocolo Rede |
IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3ae 10GBase-LR/SR, IEEE 802.3x |
|
Modo Encaminhamento |
Loja e frente (velocidade completa do fio) |
|
Capacidade do interruptor |
176Gbps(Sem bloqueio) |
|
Encaminhamento Taxa @ 64byte |
89,28Mpps |
|
CPU |
500MHz |
|
DRAM |
2G |
|
FLASH |
128M |
|
MAC |
32K |
|
Memória Buffer |
32M |
|
Quadro Jumbo |
9,6 K |
|
Indicador LED |
Potência: PWR (verde), Sistema: SYS (verde), Porta de fibra: L/A (verde), PoE: PoE (GReen), Rede: Link (Amarelo) |
|
Redefinir interruptor |
Sim, pressione e segure o interruptor por 10 segundos e solte-o para restaurar as configurações de fábrica |
|
PoE & Alimentação |
|
|
Porto PoE |
Porta 1-8 |
|
Gestão PoE |
Configuração do limite de potência total PoE Início do atraso de energia, trabalho PoE e agendamento do tempo Porto PoE trabalhando exibição status, Porto PoE saída prioridade configuração Porto PoE distribuição de potência, PoE on/off, af/at distribuição de energia |
|
Pin alimentação |
1/2( )3/6 (-) |
|
Poder máximo pelo porto |
30W, IEEE 802.3 af/às |
|
Consumo Energia |
Em espera <15W, carga máxima af<120W, a <240W |
|
Entrada Tensão/Interface |

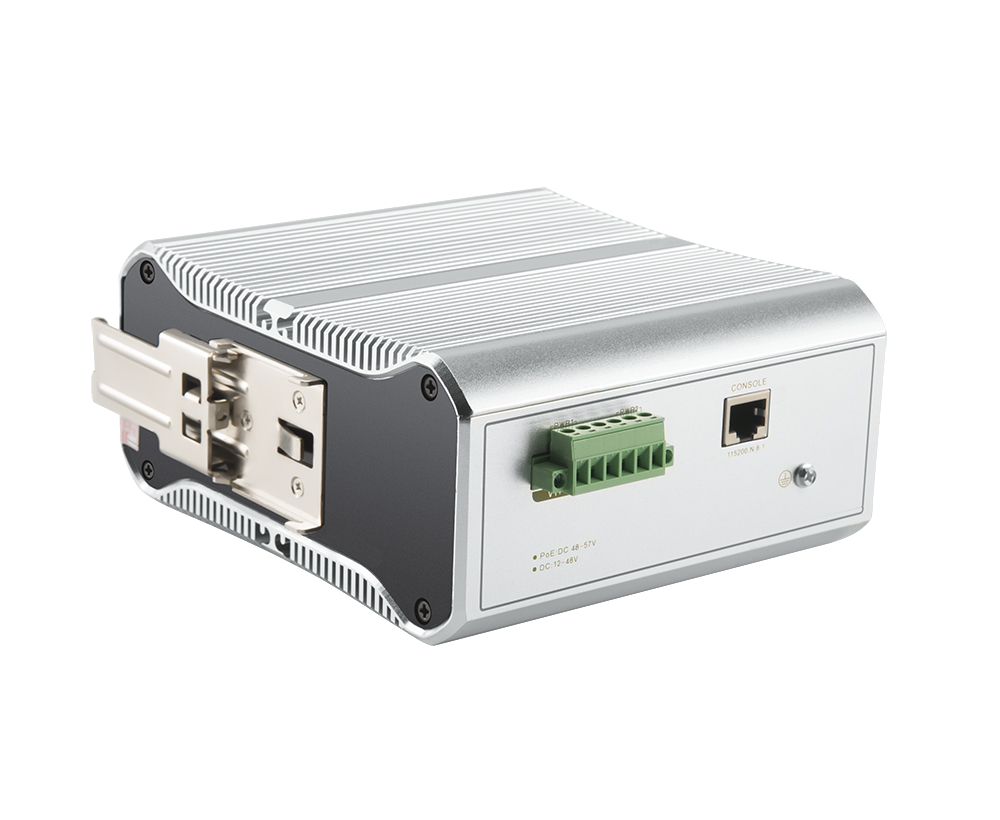

DC48-57V, 6P terminal Phoenix industrial, suporte a proteção anti-reversa. |
|
Alimentação |
Não, 48V/120W opcional ou 48V/240W fonte de alimentação industrial |
|
Parâmetro físico |
|
|
Operação Temp/Umidade |
-40 ~ + 80 °C, 5% ~ 90% RH Sem condensação |
|
Temp/umidade do armazenamento |
-40 ~ + 85 °C, 5% ~ 95% RH Sem condensação |
|
Dimensão (L * W * H) |
166 150 * * 90 milímetros |
|
Peso líquido/bruto |
2,1 quilogramas/2,3 quilogramas |
|
Instalação |

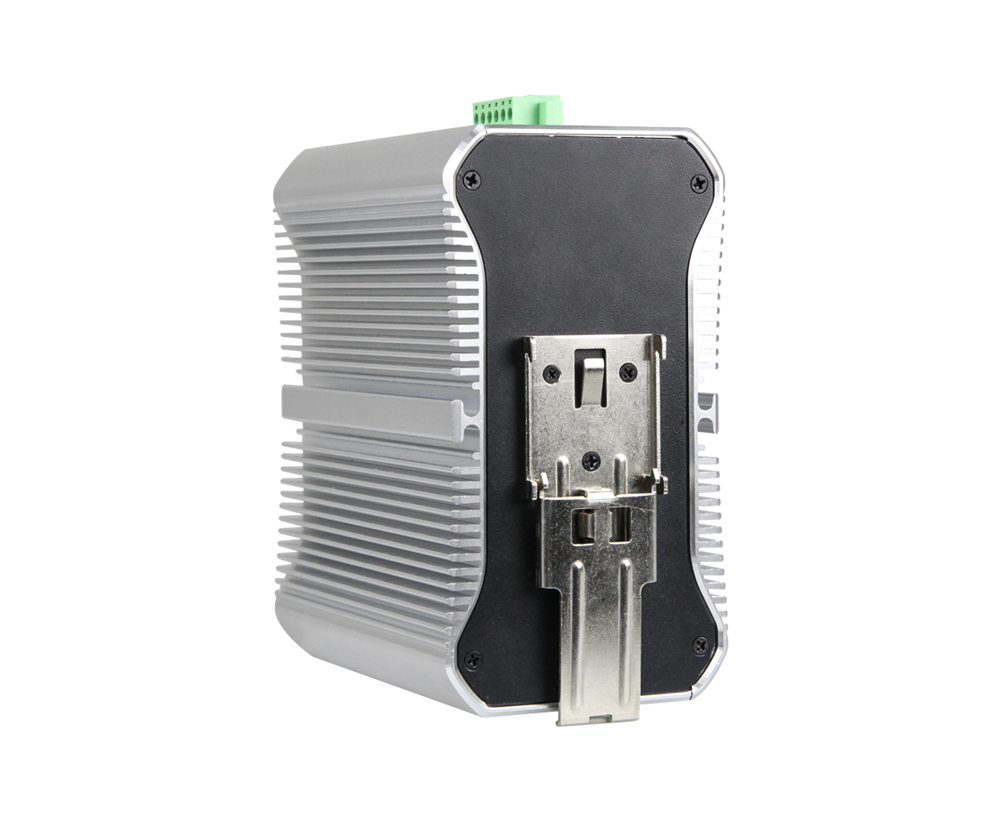

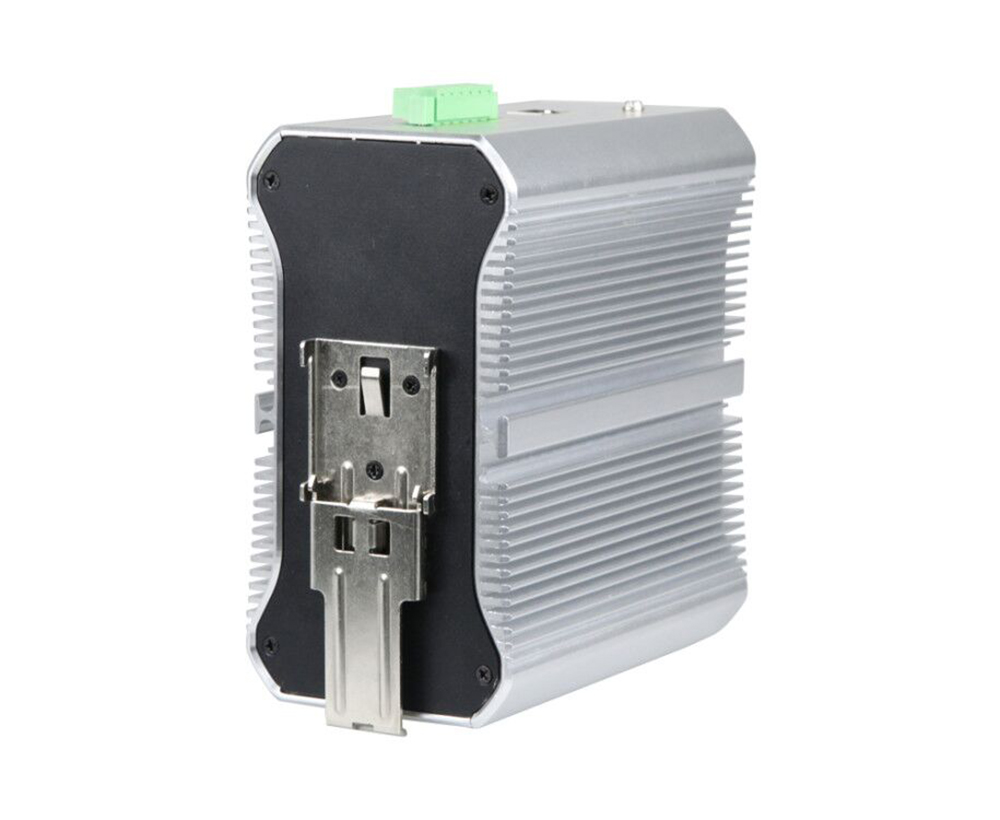

Desktop, trilho 35mm DIN |
|
Certificação & garantia |
|
|
Proteção contra raios |
IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz) FCC Parte 15/CISPR22 (EN55022): Classe A IEC61000-6-2 (Padrão Industrial Comum) IEC61000-4-9 (campo magnético pulsado): 1000A/m IEC61000-4-10 (oscilação amortecida): 30A/m 1MHz IEC61000-4-12/18 (onda de choque): CM 2.5kV, DM 1kV Proteção nível: IP40, Proteção contra raios: 6KV 8/20us IEC61000-4-4(EFT): Cabo de alimentação: ± 4kV, cabo de dados: ± 2kV IEC61000-4-16 (transmissão de modo comum): 30V, 300V, 1s IEC61000-4-2 (ESD): ± 8kV contato descarga, ± 15kV ar descarga IEC61000-4-6 (transmissão de radiofrequência): 10V(150kHz ~ 80MHz) IEC61000-4-8 (campo magnético da frequência do poder): 100A/m, 1000A/m, 1s-3s IEC61000-4-5 (Surge): Cabo de alimentação: CM ± 4kV/ DM ± 2kV, cabo de dados: ± 4kV |
|
Propriedades mecânicas |
IEC60068-2-6 (Anti Vibração), IEC60068-2-27 (Anti Choque), IEC60068-2-32 (queda livre) |
|
Certificação |
Marca CE, anúncio publicitário, CE/LVD EN62368-1, FCC peça 15 classe A, RoHS |
|
Garantia |
5 anos, manutenção vitalícia. |
|
Recurso Gerenciamento Rede |
|
|
Interface |
Porto verde Ethernet Configuração de economia de energia Transmita controle contra tempestades baseado na velocidade do porto Proteção de temperatura, controle de fluxo IEEE 802.3x (Full-duplex) O limite de velocidade do fluxo de mensagens na porta de acesso, mini tamanho de partícula é 64Kbps. |
|
Roteamento L3 |
Pingv6, Telnetv6, TFTPv6, DNSv6, ICMPv6 A interface VLANIF IPV4/IPV6 suporta até 128 IPV4 igual custo Routing, ARP protocolo max 1000 entradas A rota estática IPV4/IPV6/rota padrão suporta até 128 entradas IPV4/IPV6 VRRP grupo máximo é 255, protocolo NG max 1000 entradas Função de gerenciamento de rede L3, gerenciamento de pilha dupla IPV4/IPV6 Roteamento dinâmico IPV4, RIPv1/v2, OSPFv2, BGP4 , 4000 entradas do roteamento Roteamento dinâmico IPV6 OSPFv3, BGP , RIPng, gestão IPV6, 1000 entradas do roteamento O roteamento e encaminhamento L3 suporta comunicação entre diferentes segmentos de rede e diferentes VLAN |
|
VLAN |
Configurações de acesso, tronco e porta híbrida VLAN baseada em porta (4K), IEEE802.1q, configuração QinQ Voz VLAN, VLAN baseada em protocolo, VLAN baseada em endereço MAC |
|
Agregação portuária |
LACP, agregação estática, grupos de agregação máxima 12 e 8 portas por grupo. |
|
Spanning Tree |
STP (IEEE802.1d), RSTP (IEEE802.1w), MSTP (IEEE802.1s) |
|
Protocolo Rede Anel |
G.8032 (ERPS), tempo de recuperação inferior a 20ms 250 Anel no máximo, Max 250 dispositivos por anel. |
|
Multicast |
MLD Snooping, Multicast VLAN, IGMP Snooping v1/v2/v3, Max 1024 grupos multicast, saída rápida |
|
Espelhamento Porto |
Espelhamento bidirecional dos dados baseado na porta |
|
QoS |
Redirecionamento baseado em fluxo, limitação da taxa baseada em fluxo Filtragem de pacotes baseada em fluxo, Prioridade Marca/Observação 8 * Filas de saída de cada porta, mapeamento de prioridade 802.1p/ DSCP Algoritmo de Programação Fila (SP, WRR, SP WRR), QoS Diff-Serv |
|
LCA |
Emissão baseada em porta ACL, ACL baseado em porta e VLAN L2 a L4 packet filtering, combinando a primeira mensagem 80 bytes. Forneça ACL com base em MAC, endereço MAC de destino, origem IP, IP de destino, tipo de protocolo IP, porta TCP/UDP, intervalo de portas TCP/UDP e VLAN, etc.
