10G uplink interruptor PoE industrial gerenciado L3 de 24 portas

Modelo： ONV-IPS38248PFM-8G

L3 gerenciado industrial PoE switch com 20*10/100/1000M portas RJ45 e 4*1/10G uplink portas de fibra SFP. A porta 1-8 pode suportar o padrão IEEE 802.3 af/at PoE. Pode suportar entrada de alimentação redundante DC dupla e montagem trilho DIN.

Quero fazer um inquérito para

Síntese
Especificação técnica

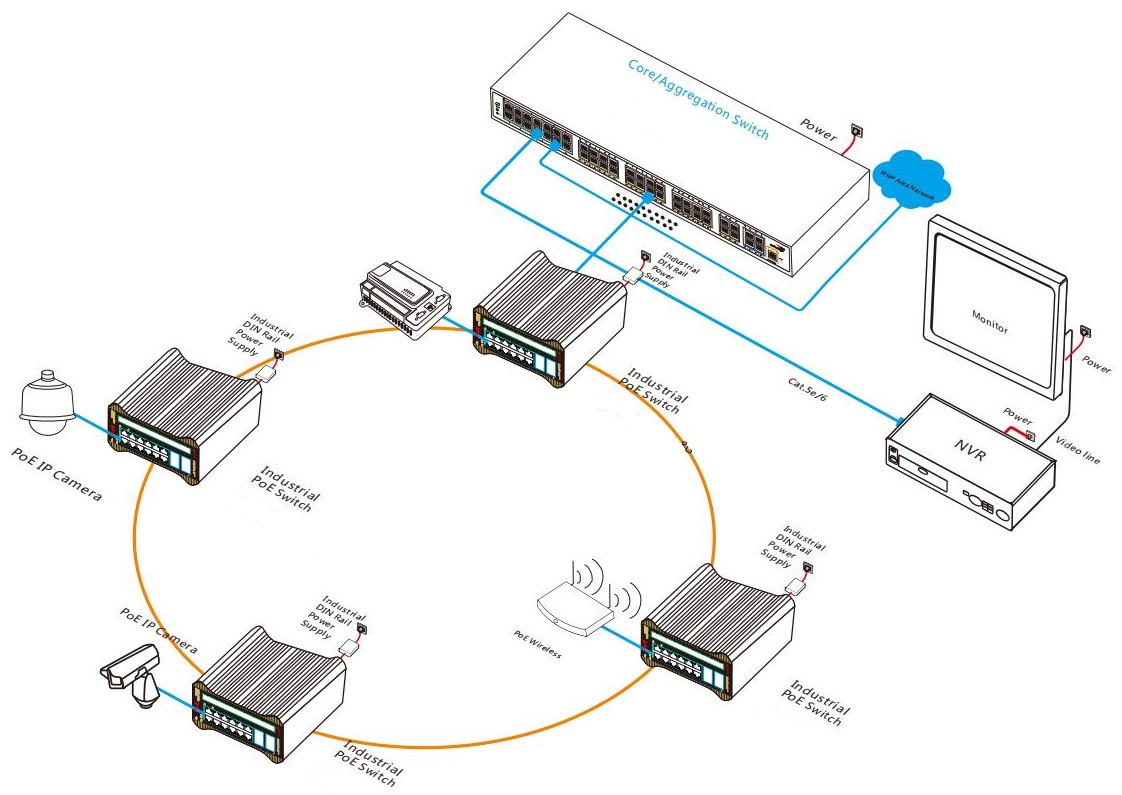

Aplicação
Documentos
Produtos relacionados

VISÃO GERAL

O ONV-IPS38248PFM-8G é um 10G uplink gerenciado PoE industrialInterruptor desenvolvido independentemente pela ONV. Possui portas RJ45 adaptáveis 20*10/100/1000Base-T e portas de fibra 4*1/10G uplink SFP +. A porta 1-8 pode suportar o padrão IEEE 802.3 af/at PoE e a potência PoE de porta única de até 30W. Como um dispositivo de alimentação PoE, ele pode detectar e reconhecer automaticamente dispositivos receptores de energia que atendem ao padrão e fornecem energia através do cabo de rede. Ele pode fornecer energia para equipamentos terminais PoE, como AP sem fio, câmera IP, VoIP e sensores industriais através do cabo de rede. Ele também atende ao ambiente de rede que precisa de alimentação PoE de alta densidade. É adequado para transporte inteligente, trânsito ferroviário, indústria de energia, mineração, petróleo e cenas industriais, como transporte marítimo, metalurgia e construção de energia verde, formando uma rede de comunicação econômica, estável e confiável.

O ONV-IPS38248PFM-8G tem funções de gerenciamento de rede L3, suporta gerenciamento IPV4/ IPV6, encaminhamento dinâmico de velocidade de linha completa, mecanismo completo de proteção de segurança, estratégia ACL/QoS perfeita e funções VLAN ricas para fácil gerenciamento e manutenção. Possui tecnologia de rede de anel líder, suporta vários protocolos de rede redundantes de nível industrial e todas as portas podem formar anéis. Suporta corrente, estrela, estrela dupla, anel, anel tangente, anel de interseção, anel acoplado e tempo de recuperação da rede em 20ms. Possui alta confiabilidade, segurança e gerenciabilidade para garantir a transmissão confiável de dados importantes. Ele suporta o gerenciamento remoto e coopera com a plataforma de gerenciamento de rede ONV-NMS para gerenciamento de cluster para alcançar o gerenciamento de rede ponto cego do processo completo.

CARACTERÍSTICA

Acesso do gigabit, uplink 1/10G SFP + fiber port

◇Apoie a transmissão deobstrução da fio-velocidade.

◇Suporte full-duplex baseado em IEEE802.3x e half-duplex com base emBPressão.

◇Apoie o porto do gigabit RJ45 e uplinkCombinação de portas de fibra 1/10G SFP +, que permite aos usuários criar redes de forma flexível para atender às necessidades de vários cenários.

Fonte alimentação Smart PoE

◇Gerenciamento de rede PoE, alocação de energia da porta PoE, configuração de prioridade, visualização do status da porta, programação etc.

◇Cumprir com IEEE 802.3 af/at padrão PoE, identificar automaticamente dispositivos PoE para alimentação, e não danificar dispositivos não-PoE.

◇As portas 8*10/100/1000Base-T RJ45 suportam energia PoE, atendendo aos requisitos de energia PoE de monitoramento de segurança, sistemas de automação industrial, cobertura sem fio e outros cenários.

Segurança

◇Porto isolamento e tempestade controle.

◇Porta MAC IP VLAN quádrupla combinação flexível ligação função.

◇A autenticação 802.1X fornece funções de autenticação para computadores LAN e controla o status de autorização das portas controladas de acordo com os resultados da autenticação.

Capacidade forte do processamento do negócio

◇Suporte ERPS ring network e STP/ RSTP/ MSTP para eliminar loops de camada 2 e realizar backup de link.

◇Suporte IEEE802.1Q VLAN, os usuários podem flexivelmente dividir VLAN, Voz VLAN e configuração QinQ de acordo com suas necessidades.

◇Suporta agregação estática e dinâmica para aumentar efetivamente a largura de banda do link, realizar balanceamento de carga, backup do link e melhorar a confiabilidade do link.

◇Apoie QoS, baseado em porta, 802.1P-baseado, e DSCP-baseado três modos de prioridade e quatro algoritmos de programação da fila: Equ, SP, WRR, e SP WRR.

◇Apoie o ACL para filtrar pacotes de dados configurando operações e permissões correspondentes do tempo do processamento da regra, e forneça políticas flexíveis do controle de acesso da segurança.

◇Suporte IGMP V1/V2/V3 multicast protocolo, IGMP Snooping atende multi-terminal de alta definição de vigilância por vídeo e vídeo conferência acesso requisitos.

Estável e confiável

◇CCC, CE, FCC, RoHS.

◇O painel de fácil utilização pode mostrar o estado do dispositivo através do indicador LED de PWR, SYS, Link, L/A e PoE.

◇Baixo consumo de energia, carcaça de liga de alumínio e excelente dissipação de calor para garantir o funcionamento estável do interruptor.

Gestão fácil O & M

◇Suporta monitoramento CPU, monitoramento de memória, detecção Ping e detecção do comprimento do cabo.

◇HTTPS, SSLV3, SSHV1/V2 e outros métodos de criptografia são mais seguros no gerenciamento.

◇RMON, log do sistema e estatísticas de tráfego portuário são convenientes para otimização e transformação da rede.

◇O LLDP é conveniente para o sistema de gerenciamento de rede consultar e julgar o status da comunicação do link.

◇Suporta diversos métodos de gerenciamento e manutenção, como gerenciamento de redes Web, linha de comando CLI (Console, Telnet), SNMP (V1/V2/V3), Telnet etc.

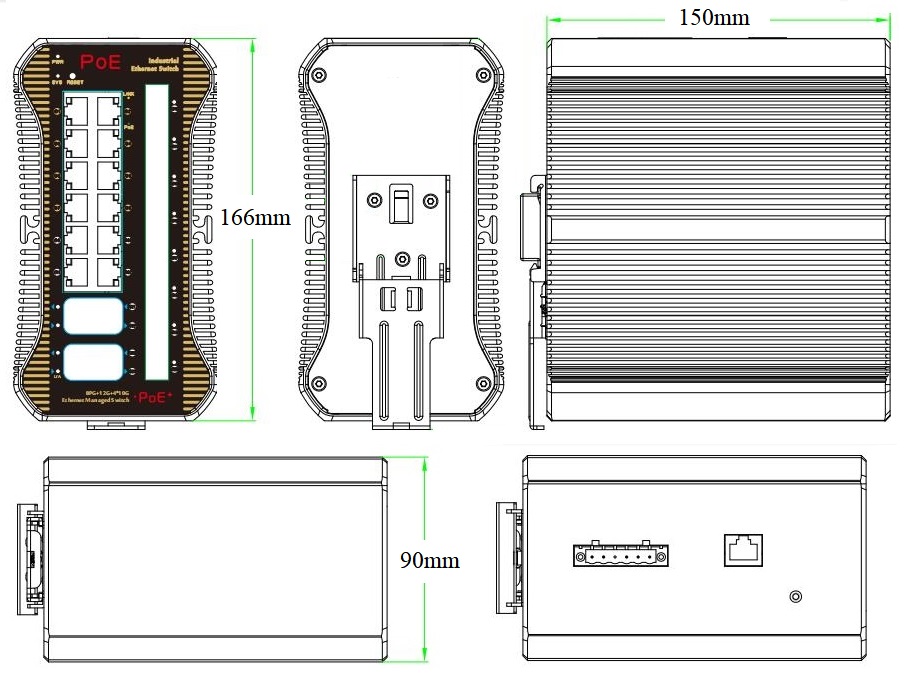

DIMENSÃO

INFORMAÇÕES DE ENCOMENDA

Modelo	Descrição	Fonte alimentação recomendada
ONV-IPS38248PFM-8G	L3 gerenciado industrial PoE switch com 2010/100/1000M portas RJ45 e 41/10G uplink portas de fibra SFP. A porta 1-8 pode suportar o padrão IEEE 802.3 af/at PoE. Pode suportar entrada de alimentação redundante DC dupla e montagem em trilho DIN.	120W/240W
Nota:O módulo óptico e a fonte de alimentação não estão incluídos e precisam ser comprados.

LISTA DE EMBALAGEM

Lista embalagem	Conteúdo	Quantidade	Unidade
	Interruptor PoE industrial gerenciado uplink de 24 portas 10G	1	Definir
	RJ45-DB9 Cabo adaptador	1	PC
	Guia do usuário	1	PC
	Cartão Garantia e Certificado de Conformidade	1	PC

MÓDULO ÓPTICO

Produto	Modelo	Descrição	Unidade
Módulo óptico 1.25G	2630-G	Módulo ótico industrial de SFP, fibra dupla 850nm do multi-modo 1.25G, distância de transmissão: 550m, relação do LC. Suporta função DDM e hot plugging.	PC
	2632-G	Módulo ótico industrial de SFP, fibra dupla 1310nm do único-modo 1.25G, distância de transmissão: 20km, relação do LC. Suporta função DDM e hot plugging.	PC
	2612-T-G	Módulo ótico industrial de SFP, fibra TX1310nm/ RX1550nm do único-modo 1.25G, distância de transmissão: 20km, relação do LC. Suporta função DDM e hot plugging.	PC
	2613-R-G	Módulo ótico industrial de SFP, fibra TX1550nm/ RX1310nm do único-modo 1.25G, distância de transmissão: 20km, relação do LC. Suporta função DDM e hot plugging.	PC
	2612-T-SC-G	Módulo ótico industrial de SFP, fibra TX1310nm/ RX1550nm do único-modo 1.25G, distância de transmissão: 20km, relação do SC. Suporta função DDM e hot plugging.	PC
	2613-R-SC-G	Módulo ótico industrial de SFP, fibra TX1550nm/ RX1310nm do único-modo 1.25G, distância de transmissão: 20km, relação do SC. Suporta função DDM e hot plugging.	PC
10GMódulo Ótico	6630-G	Módulo ótico industrial de SFP, fibra dupla 850nm do multi-modo 10G, distância de transmissão: 300m, relação do LC. Suporta função DDM e hot plugging.	PC
	7832-G	Módulo ótico industrial de SFP, fibra dupla 1310nm do único-modo 10G, distância de transmissão: 20km, relação do LC. Suporta função DDM e hot plugging.	PC
	7832-33-G	Módulo ótico industrial de SFP +, fibra TX1330nm/ RX1270nm do único-modo 10G, distância de transmissão: 20km, relação do LC. Suporta função DDM e hot plugging.	PC
	7832-27-G	Módulo ótico industrial de SFP +, fibra TX1270nm/ RX1330nm do único-modo 10G, distância de transmissão: 20km, relação do LC. Suporta função DDM e hot plugging.	PC

PFORNECIMENTO OWER

Produto

Modelo

Descrição

Unidade

Fonte alimentação industrial trilho DIN 120W

GWS-DP120-48

DIN Rail 120W único conjunto de alimentação de saída

Tensão de entrada AC100V ~ 240V 50-60Hz, 2.3A

Saída Tensão: DC48V, 2.5A

Operação Temperatura: -40 ℃ a + 70 ℃

Alimentação industrial trilho DIN 240W

GWS-DP240-48

DIN Rail 240W único conjunto de alimentação de saída

Tensão de entrada AC100V ~ 240V 50-60Hz, 3.0A

Saída Tensão: DC48V, 5.0A

Operação Temperatura: -40 ℃ a + 70 ℃

PRODUTO RELACIONADO

Modelo

Descrição

ONV-IPS33108GFP

L2 + gerenciado industrial PoE switch com 10*10/100/1000M portas RJ45 e 2*100/1000M uplink SFP portas de fibra. A porta 1-8 pode suportar o padrão IEEE 802.3 af/at PoE. Pode suportar entrada de alimentação redundante DC dupla e montagem em trilho DIN.

ESPECIFICAÇÃO TÉCNICA

Modelo	ONV-IPS38248PFM-8G
Características Interface
FixoPOrt	Desligue o porto do interruptor do alarme (FALHA) 1 * porto do console RS232 (115200, N, 8,1) 41/10G uplink SFP fibra portas (dados) 810/100/1000Base-T PoE portas (dados/potência) 12*10/100/1000Base-T uplink portos RJ45 (dados) 2 portas de alimentação DC V, redundantes em V (terminal Phoenix industrial 6P)
Porta Ethernet	O porto 1-20 pode apoiar 10/100/1000Base-T auto-detecção, completamente/half-duplex MDI/ MDI-X auto-adaptação
Transmissão par trançado	10BASE-T: Cat3,4,5 UTP (≤ 100 metros) 100BASE-TX: Cat5 ou UTP posterior (≤ 100 metros) 1000BASE-T: Cat5e ou UTP posterior (≤ 100 metros)
Porto fibra óptica	1/10G SFP portas de fibra óptica, padrão não incluem módulo óptico (modo único opcional/multi-modo, fibra única/módulo óptico de fibra dupla. LC)
Cabo óptico/distância	Multi-modo: 850nm/ 0-550m, 0-300m(10G), Único-modo: 1310nm/ 0-40km, 1550nm/ 0-120km.
Parâmetro do chip
Tipo Gerenciamento Rede	L3
Protocolo Rede	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3ae 10GBase-LR/SR, IEEE 802.3x
Modo Encaminhamento	Loja e frente (velocidade completa do fio)
Capacidade do interruptor	176Gbps(Sem bloqueio)
Encaminhamento Taxa @ 64byte	89,28Mpps
CPU	500MHz
DRAM	2G
FLASH	128M
MAC	32K
Memória Buffer	32M
Quadro Jumbo	9,6 K
LED Indicador	PoweR: RAP(GRéen)Por exemplo, Sistema:SYS (GRéen)Por exemplo,Rede: Link (SAbaixo)Porto de fibra: L/A(GRéen)Por exemplo,PoE: PoE (GRéen)
Redefinir interruptor	Sim, pressione e segure o interruptor por 10 segundos e solte-o para restaurar as configurações de fábrica
PoE & Alimentação
Porto PoE	Porta 1-8
Gestão PoE	Configuração do limite de potência total PoE Início do atraso de energia, trabalho PoE e agendamento do tempo Porto PoE trabalhando exibição status, Porto PoE saída prioridade configuração Porto PoE distribuição de potência, PoE on/off, af/at distribuição de energia
Pin alimentação	1/2( ) 3/6 (-)
Poder máximo pelo porto	30W, IEEE 802.3 af/às
Consumo Energia	Em espera <15W, Carga máxima af<120W, a <240W
Entrada Tensão/Interface	DC48-57V, 6P terminal Phoenix industrial, suporte a proteção anti-reversa.
Alimentação	Não, 48V/120W opcional ou 48V/240W fonte de alimentação industrial
Parâmetro físico
Operação Temp/Umidade	-40 ~ + 80 ° C, 5% ~ 90% RHNSobre condensação
Temp/umidade do armazenamento	-40 ~ + 85 ° C, 5% ~ 95% RHNSobre condensação
Dimensão (L * W * H)	166 150 * * 90 milímetros
Peso líquido/bruto	2,1 quilogramas/2,3 quilogramas
Instalação	Desktop, trilho 35mm DIN
Certificação & garantia
Proteção contra raios	IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz) FCC Parte 15/CISPR22 (EN55022): Classe A IEC61000-6-2 (Padrão Industrial Comum) IEC61000-4-9 (campo magnético pulsado): 1000A/m IEC61000-4-10 (oscilação amortecida): 30A/m 1MHz IEC61000-4-12/18 (onda de choque): CM 2.5kV, DM 1kV Proteção nível: IP40, Proteção contra raios: 6KV 8/20us IEC61000-4-4(EFT): Cabo de alimentação: ± 4kV, cabo de dados: ± 2kV IEC61000-4-16 (transmissão de modo comum): 30V, 300V, 1s IEC61000-4-2 (ESD): ± 8kV contato descarga, ± 15kV ar descarga IEC61000-4-6 (transmissão de radiofrequência): 10V(150kHz ~ 80MHz) IEC61000-4-8 (campo magnético da frequência do poder): 100A/m, 1000A/m, 1s-3s IEC61000-4-5 (Surge): Cabo de alimentação: CM ± 4kV/ DM ± 2kV, cabo de dados: ± 4kV
Propriedades mecânicas	IEC60068-2-6 (Anti Vibração), IEC60068-2-27 (Anti Choque), IEC60068-2-32 (Queda Livre)
Certificação	Marca CE, anúncio publicitário, CE/LVD EN62368-1, FCC peça 15 classe A, RoHS
Garantia	5 anos, manutenção vitalícia.
Recurso Gerenciamento Rede
Interface	Porto verde Ethernet Configuração de economia de energia Transmita controle contra tempestades baseado na velocidade do porto Proteção de temperatura, controle de fluxo IEEE 802.3x (Full-duplex) O limite de velocidade do fluxo de mensagens na porta de acesso, mini tamanho de partícula é 64Kbps.
Roteamento L3	Pingv6, Telnetv6, TFTPv6, DNSv6, ICMPv6 A interface VLANIF IPV4/IPV6 suporta até 128 IPV4 igual custo Routing, ARP protocolo max 1000 entradas A rota estática IPV4/IPV6/rota padrão suporta até 128 entradas IPV4/IPV6 VRRP grupo máximo é 255, protocolo NG max 1000 entradas Função de gerenciamento de rede L3, gerenciamento de pilha dupla IPV4/IPV6 Roteamento dinâmico IPV4, RIPv1/v2, OSPFv2, BGP4 , 4000 entradas do roteamento Roteamento dinâmico IPV6 OSPFv3, BGP , RIPng, gestão IPV6, 1000 entradas do roteamento O roteamento e encaminhamento L3 suporta comunicação entre diferentes segmentos de rede e diferentes VLAN
VLAN	Configurações de acesso, tronco e porta híbrida VLAN baseada em porta (4K), IEEE802.1q, configuração QinQ Voz VLAN, VLAN baseada em protocolo, VLAN baseada em endereço MAC
PortoAAgregação	LACP, agregação estática, grupos de agregação máxima 12 e 8 portas por grupo.
Spanning Tree	STP (IEEE802.1d), RSTP (IEEE802.1w), MSTP (IEEE802.1s)
Protocolo Rede Anel	G.8032 (ERPS), tempo de recuperação inferior a 20ms 250 Anel no máximo, Max 250 dispositivos por anel.
Multicast	MLD Snooping, Multicast VLAN, IGMP Snooping v1/v2/v3, Max 1024 grupos multicast, saída rápida
Espelhamento Porto	Espelhamento bidirecional dos dados baseado na porta
QoS	Redirecionamento baseado em fluxo, limitação da taxa baseada em fluxo Filtragem de pacotes baseada em fluxo, Prioridade Marca/Observação 8 * Filas de saída de cada porta, mapeamento de prioridade 802.1p/ DSCP Algoritmo de Programação Fila (SP, WRR, SP WRR), QoS Diff-Serv
LCA	Emissão baseada em porta ACL, ACL baseado em porta e VLAN L2 a L4 packet filtering, combinando a primeira mensagem 80 bytes. Forneça ACL com base em MAC, endereço MAC de destino, origem IP, IP de destino, tipo de protocolo IP, porta TCP/UDP, intervalo de portas TCP/UDP e VLAN, etc.
Segurança	SSH 2.0, SSL, isolamento porta, ARP mensagem velocidade limite Gerenciamento hierárquico do usuário e proteção por senha Certificação AAA & RADIUS & TACACS, MAC learning limit Autenticação IEEE802.1X & MAC address, inspeção ARP Broadcast storm control, Backup para host datum, buracos negros Mac IP-MAC-VLAN-Port binding, ataque Anti-DoS, proteção de fonte IP
DHCP	Cliente DHCP, Snooping DHCP, Servidor DHCP, Relé DHCP
Gestão	Visualização do status de utilização do CPU em tempo real, SNMP V1/V2/V3 ONV-NMS gestão cluster plataforma (LLDP SNMP) Console/modem AUX/Telnet/ SSH2.0, configuração CLI Detecção do status do comprimento do cabo, relógio NTP, recuperação de uma tecla, LLDP FTP, TFTP, Xmodem, SFTP arquivo upload e download gestão Detecção do Ping, Registo do trabalho do sistema, Gestão da rede Web (HTTPS)
Sistema	Navegador Web: Mozilla Firefox 2.5 ou superior, Google Chrome V42 ou superior, cabo Ethernet Cat5 e superior TCP/IP, adaptador de rede e sistema operacional de rede (como Microsoft Windows, Linux, Mac OS X) instalado em cada computador na rede Cat5 e acima cabo Ethernet
