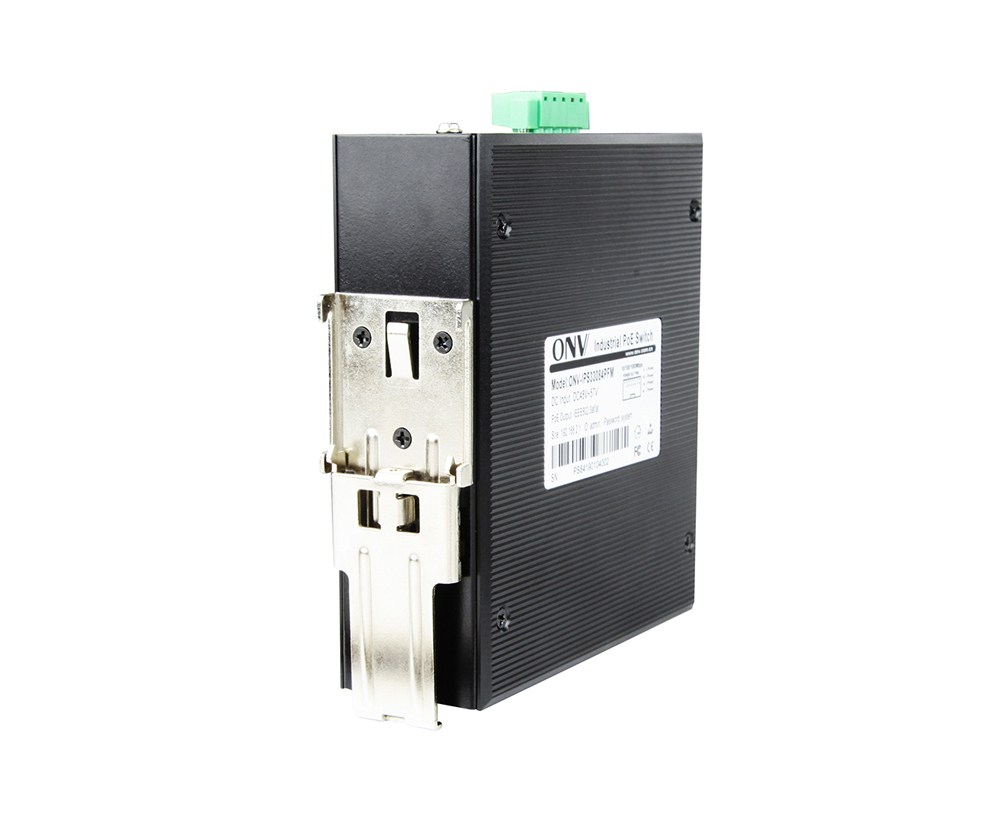

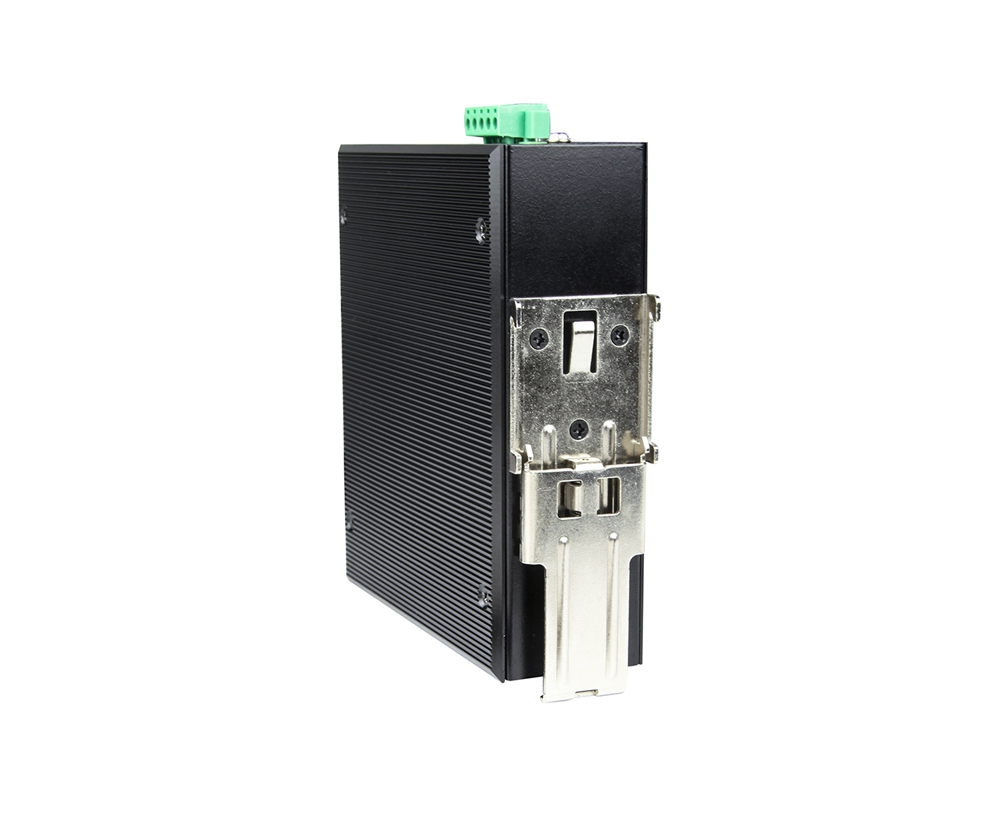

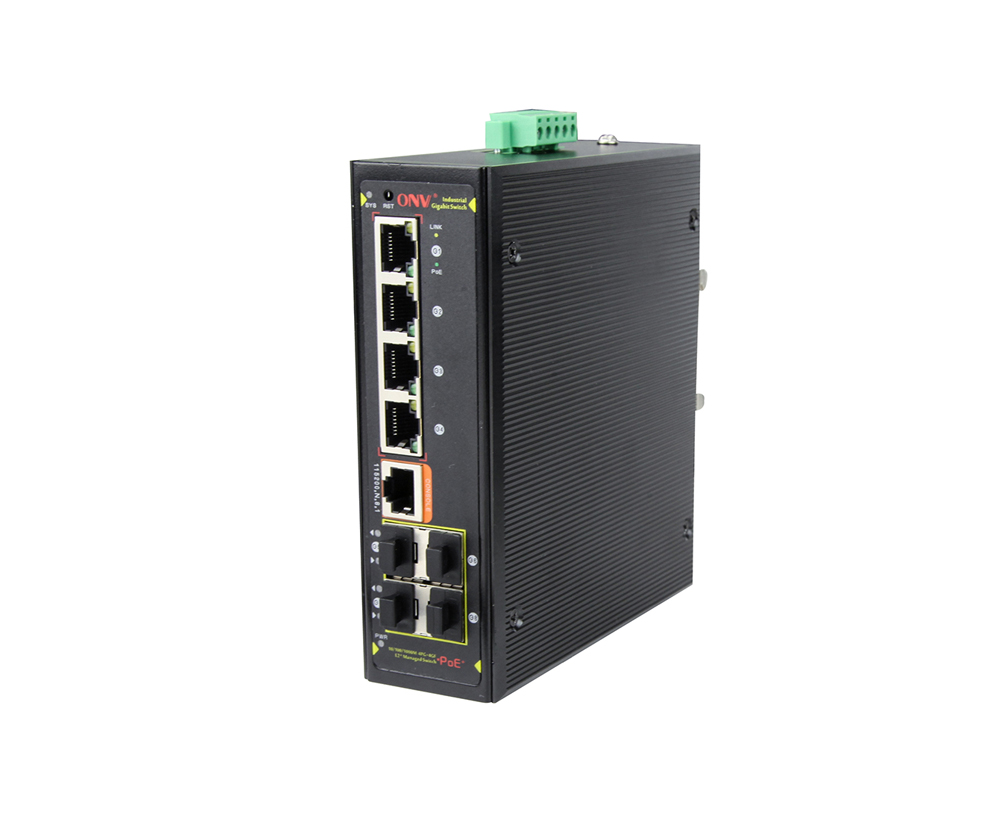

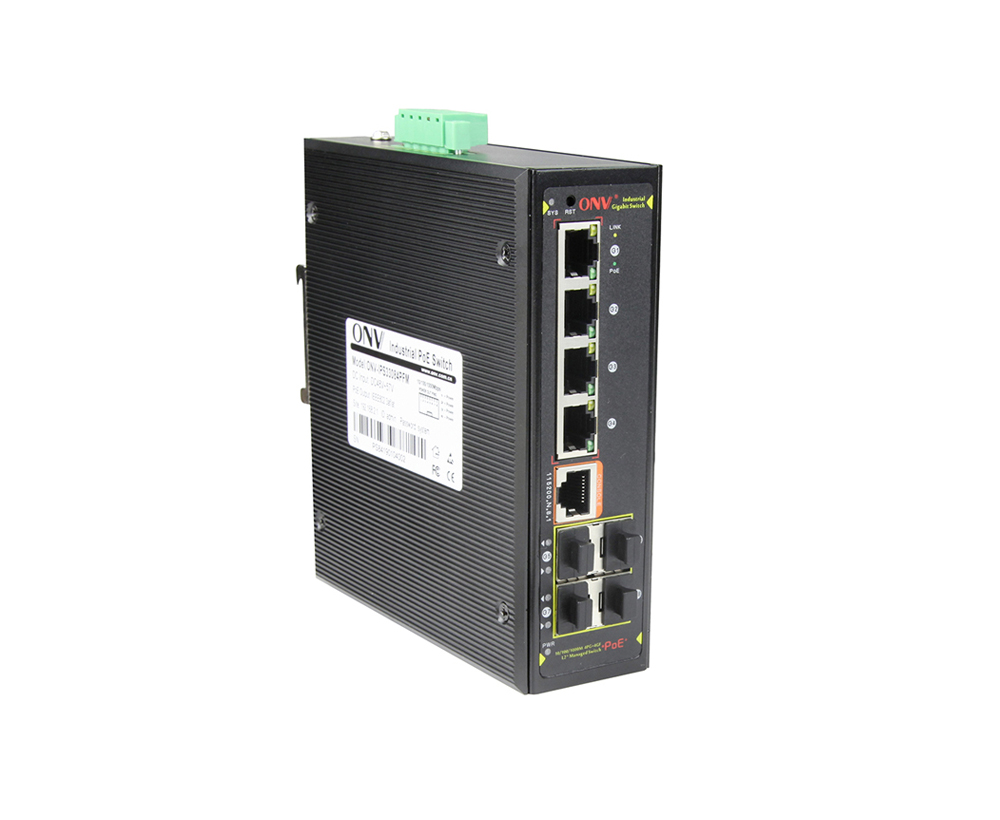

Switch PoE industrial gerenciado L2 Gigabit de 8 portas

Modelo： ONV-IPS33084PFM

L2 gerenciado industrial PoE fiber switch com 4*10/100/1000M portas RJ45 e 4*100/1000M uplink portas de fibra SFP. A porta 1-4 pode suportar o padrão IEEE 802.3 af/at PoE. Pode suportar entrada de alimentação redundante DC dupla (conexão terminal Phoenix) e montagem em trilho DIN.

Quero fazer um inquérito para

Síntese
Especificação técnica

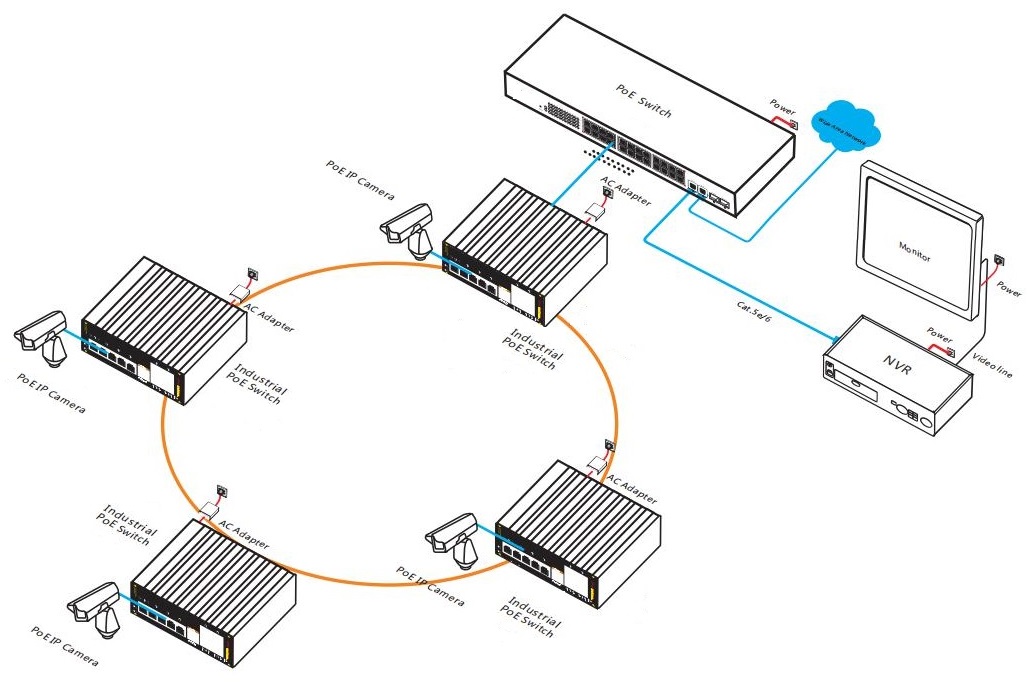

Aplicação
Documentos
Produtos relacionados

VISÃO GERAL

O ONV-IPS33084PFM é um switch de fibra PoE industrial gerenciado Gigabit desenvolvido independentemente pela ONV. Possui portas RJ45 adaptáveis 4*10/100/1000Base-T e portas de fibra SFP uplink 4*100/1000Base-X. Porta 1-4Pode suportar IEEE 802.3 af/no padrão PoE eOPotência PoE de porta única até 30W. Como PoEDispositivo de alimentação, ele pode detectar e reconhecer automaticamente dispositivos compatíveis com energia que atendem ao padrão e fornecem energia através do cabo de rede. Pode fornecer energia para equipamentos terminais PoE, como AP sem fio,Câmera IP, VoIP e sensores industriais através do cabo de rede e atendem ao ambiente de rede que precisa de uma fonte de alimentação PoE de alta densidade. É apropriado para o transporte inteligente, trânsito do trilho, indústria energética, mineração, petroleuM, e cenas industriais, como transporte, metalurgia e construção de energia verde formando uma rede de comunicação econômica, estável e confiável.

O ONV-IPS33084PFMTem função de gerenciamento de rede L2 +, suporta gerenciamento IPV4/ IPV6, encaminhamento de rota estática, mecanismo de proteção de segurança, política ACL/QoS e VLAN e é fácil de gerenciar e manter. Suporta vários protocolos de redundância STP/RSTP/MSTP(<50ms) e ERPS (ITU-T G.8032) (<20ms) para melhorar o backup do link e a confiabilidade da rede. Quando uma rede unidirecional falha, a comunicação pode ser rapidamente restaurada para garantir comunicação ininterrupta importante para aplicativos. De acordo com os requisitos reais do aplicativo, você pode configurar vários serviços de aplicativos, como gerenciamento de energia PoE, controle de tráfego de porta, divisão VLAN e SNMP por meio do modo de gerenciamento da rede Web.

CARACTERÍSTICA

Acesso Gigabit

◇Apoie a transmissão deobstrução da fio-velocidade.

◇Suporte full-duplex baseado em IEEE802.3x e half-duplex baseado em contrapressão.

◇Suporte Gigabit RJ45 porto e SFPFibraCombinação de portas, que permite aos usuários criar redes de forma flexível para atender às necessidades de vários cenários.

Fonte alimentação Smart PoE

◇Gerenciamento de rede PoE, alocação de energia da porta PoE, configuração de prioridade, visualização do status da porta, programação etc.

◇Cumprir com IEEE 802.3 af/at padrão PoE, identificar automaticamente dispositivos PoE para alimentação, e não danificar dispositivos não-PoE.

◇Porta PoE suporte prioridade. Quando a energia restante é insuficiente, a prioridade é dada para garantir o fornecimento de energia de portas de alta prioridade para evitar sobrecarga do equipamento.

◇As portas 4*10/100/1000Base-T RJ45 suportam energia PoE, atendendo aos requisitos de energia PoE de monitoramento de segurança, sistemas de automação industrial, cobertura sem fio e outros cenários.

Capacidade forte do processamento do negócio

◇IEEE802.1Q VLAN, divisão VLAN flexível, Voz VLAN, e configuração QinQ.

◇Anel rede STP/RSTP/MSTP abrangendo árvore protocolo elimina camada 2 loops e realiza link backup.

◇QoS, baseado em porta, 802.1P e DSCP baseado em três modos de prioridade e quatro algoritmos de agendamento de fila: Equ, SP, WRR e SP WRR.

◇ACL para filtrar pacotes de dados configurando as operações e permissões correspondentes do processamento da regra, e fornece políticas flexíveis do controle de acesso da segurança.

◇A agregação estática e a agregação dinâmica aumentam efetivamente a largura de banda do link, alcançam o balanceamento de carga e o backup do link e melhoram a confiabilidade do link.

◇Suporte protocolo multicast IGMP V1/V2 e IGMP Snooping para atender às necessidades de vigilância por vídeo de alta definição multi-terminal e acesso por videoconferência.

Segurança

◇Porto isolamento e tempestade controle.

◇Apoie a função obrigatória flexível quádrupla do porto VLAN do MAC do IP.

◇Suporte a autenticação 802.1X para fornecer funções de autenticação para computadores LAN e controlar o status de autorização das portas controladas de acordo com os resultados da autenticação.

Estável e confiável

◇CCC, CE, FCC, RoHS.

◇O painel de fácil utilização pode mostrar o estado do dispositivo através do indicador LED de PWR, SYS, Link, L/A e PoE.

◇Baixo consumo de energia, carcaça de liga de alumínio e excelente dissipação de calor para garantir a operação estável do interruptor.

Gestão fácil O & M

◇Monitoramento CPU, monitoramento de memória, detecção Ping e detecção de cabos.

◇HTTPS, SSLV3, SSH V1/V2 e outros métodos de criptografia tornam o gerenciamento mais seguro.

◇RMON, logs do sistema e estatísticas de tráfego portuário facilitam a otimização e transformação da rede.

◇O LLDP facilita o sistema de gerenciamento de rede para consultar e determinar o status de comunicação do link.

◇Gerenciamento de rede Web, CLI (Console, Telnet), SNMP (V1/V2/V3), Telnet e outros métodos diversificados de gerenciamento e manutenção.

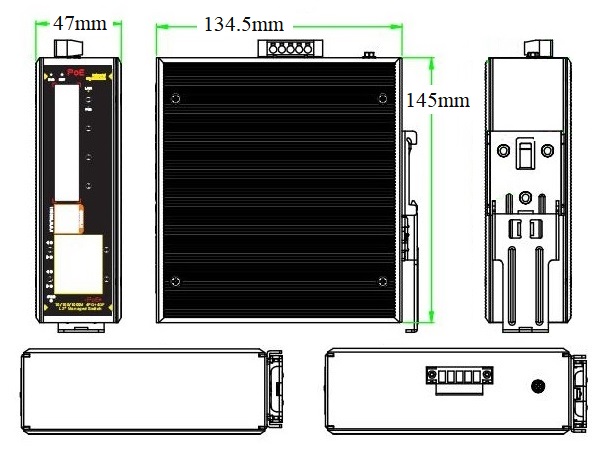

DIMENSÃO

INFORMAÇÕES DE ENCOMENDA

Modelo	Descrição	Fonte alimentação recomendada
ONV-IPS33084PFM	L2 + gerenciado industrial PoE fiber switch com 410/100/1000M portas RJ45 e 4100/1000M uplink portas de fibra SFP. A porta 1-4 pode suportar o padrão IEEE 802.3 af/at PoE. Pode suportar entrada de alimentação redundante DC dupla (conexão terminal Phoenix) e montagem em trilho DIN.	60W/120W
Nota:O módulo óptico e a fonte de alimentação não estão incluídos e precisam ser comprados.

LISTA DE EMBALAGEM

Lista embalagem	Conteúdo	Quantidade	Unidade
	Switch PoE industrial gerenciado Gigabit de 8 portas	1	Definir
	Adaptador RJ45-DB9CCapaz	1	PC
	Guia do usuário	1	PC
	Cartão Garantia e Certificado de Conformidade	1	PC

MÓDULO ÓPTICO

Produto	Modelo	Descrição	Unidade
Módulo óptico 1.25G	2630-G	Módulo ótico industrial de SFP, fibra dupla 850nm do multi-modo 1.25G, distância de transmissão: 550m,Interface LC, suporta função DDM e hot plugging.	PC
	2632-G	Módulo ótico industrial de SFP, fibra dupla 1310nm do único-modo 1.25G, distância de transmissão: 20km,Interface LC, suporta função DDM e hot plugging.	PC
	2612-T-G	Módulo ótico industrial de SFP, fibra TX1310nm/ RX1550nm do único-modo 1.25G, distância de transmissão: 20km,Interface LC, suporta função DDM e hot plugging.	PC
	2613-R-G	Módulo ótico industrial de SFP, fibra TX1550nm/ RX1310nm do único-modo 1.25G, distância da transmissão: 20km,Interface LC, suporta função DDM e hot plugging.	PC
	2612-T-SC-G	Módulo ótico industrial de SFP, fibra TX1310nm/ RX1550nm do único-modo 1.25G, distância de transmissão: 20km, SInterface C, suporta função DDM e hot plugging.	PC
	2613-R-SC-G	Módulo ótico industrial de SFP, fibra TX1550nm/ RX1310nm do único-modo 1.25G, distância de transmissão: 20km, SInterface C, suporta função DDM e hot plugging.	PC

PFORNECIMENTO OWER

Produto	Modelo	Descrição	Unidade
Adaptador do poder do Desktop 65W	GWS-AP65-52	Único grupo do Desktop 65W de adaptador do poder da saída Tensão de entrada: AC100V-240V 50-60Hz 1.1A Saída Tensão: DC52V, 1.25A Operação Temperatura: -20 ℃ a 65 ℃	PC
Adaptador do poder do Desktop 110W	GWS-AP110-52	Único grupo do Desktop 110W de adaptador do poder da saída Tensão de entrada: AC100V-240V 50-60Hz 2.0A Saída Tensão: DC52V, 2.15A Operação Temperatura: -20 ℃ a 65 ℃	PC
Alimentação industrial trilho DIN 60W	GWS-DP60-48	DIN Rail 60W único conjunto de alimentação de saída Tensão de entrada: AC100V-240V 50-60Hz 1.0A Saída Tensão: DC48V, 1.25A Operação Temperatura: -40 ℃ a + 70 ℃	PC
Fonte alimentação industrial trilho DIN 120W	GWS-DP120-48	DIN Rail 120W único conjunto de alimentação de saída Tensão de entrada AC100V ~ 240V 50-60Hz, 2.3A Saída Tensão: DC48V, 2.5A Operação Temperatura: -40 ℃ a + 70 ℃	PC

PRODUTO RELACIONADO

Modelo	Descrição
ONV-IPS33064PFM	L2 + gerenciado industrial PoE fiber switch com 410/100/1000M portas RJ45 e 2100/1000MUplinkSFPFibraPortos. Porta 1-4Pode suportar IEEE 802.3 af/no padrão PoE. Pode suportar entrada de alimentação redundante DC dupla (conexão terminal Phoenix) e montagem em trilho DIN.
ONV-IPS33108PFM	L2 + gerenciado industrial PoE interruptor de fibra com 810/100/1000M portas RJ45 e 2100/1000MUplinkSFPFibraPortos. Porta 1-8Pode suportar IEEE 802.3 af/no padrão PoE. Pode suportar entrada de alimentação redundante DC dupla (conexão terminal Phoenix) e montagem em trilho DIN.
ONV-IPS33168PFM	L2 + gerenciado industrial PoE interruptor de fibra com 810/100/1000M portas RJ45 e 8100/1000MUplinkSFPFibraPortos. Porta 1-8Pode suportar IEEE 802.3 af/no padrão PoE. Pode suportar entrada de alimentação redundante DC dupla (conexão terminal Phoenix) e montagem em trilho DIN.
ONV-IPS33168PFM-4GF	L2 + gerenciado industrial PoE interruptor de fibra com portas RJ45 1210/100/1000M e 4100/1000MUplinkSFPFibraPortos. Porta 1-8Pode suportar IEEE 802.3 af/no padrão PoE. Pode suportar entrada de alimentação redundante DC dupla (conexão terminal Phoenix) e montagem em trilho DIN.
ONV-IPS36168PFM	L2 + gerenciado industrial PoE interruptor de fibra com 1210/100/1000M portas RJ45 e 41/10GUplinkSFP+FibraPortos .. Porta 1-8Pode suportar IEEE 802.3 af/no padrão PoE. Pode suportar entrada de alimentação redundante DC dupla (conexão terminal Phoenix) e montagem em trilho DIN.

ESPECIFICAÇÃO TÉCNICA

Modelo	ONV-IPS33084PFM
Características Interface
Porto Fixo	1 * porto do console RS232 (115200, N, 8,1) 410/100/1000Base-T PoE portas (dados/potência) 4100/1000Base-X uplink SFP fibra portas (dados) 2 set V , V-redundante porta de alimentação DC (5P terminal Phoenix industrial)
Porta Ethernet	O porto 1-4 pode apoiar a auto-detecção 10/100/1000Base-T, completamente/half-duplex MDI/ MDI-X auto-adaptação
Transmissão par trançado	10BASE-T: Cat3,4,5 UTP (≤ 100 metros) 100BASE-TX: Cat5 ou UTP posterior (≤ 100 metros) 1000BASE-T: Cat5e ou UTP posterior (≤ 100 metros)
Porto fibra óptica	O porto de fibra ótica do gigabit, defeito nenhum inclui o módulo ótico (único-modo opcional/multi-modo, única fibra/módulo ótico da fibra dupla. LC)
Cabo óptico/distância	Multi-modo: 850nm/ 0-550m, Único-modo: 1310nm/ 0-40km, 1550nm/ 0-120km.
Parâmetro do chip
Tipo Gerenciamento Rede	L2
Protocolo Rede	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x
Modo Encaminhamento	Armazenar e encaminhar (velocidade total do fio)
Capacidade do interruptor	16Gbps (sem bloqueio)
Encaminhamento Taxa @ 64byte	11,9 Mpps
CPU	416MHz
DRAM	1G
FLASH	128M
MAC	8K
Memória Buffer	4M
Quadro Jumbo	9,6 K
Indicador LED	Porta de fibra: L/A (verde), PoE: PoE (verde), Alimentação/Sistema: SYS (verde), Rede: Link (amarelo)
Redefinir interruptor	Sim (Pressione e solte por 10 segundos, o switch PoE restaurará as configurações de fábrica)
PoE & Alimentação
Porto PoE	Porta 1-4
Gestão PoE	Configuração do limite de potência total PoE Início do atraso do poder, trabalho do PoE e programação do tempo Porto PoE trabalhando exibição status, Porto PoE saída prioridade configuração Porto PoE distribuição de potência, PoE on/off, af/at distribuição de energia
Pin alimentação	1/2( ) 3/6 (-)
Poder máximo pelo porto	30W, IEEE 802.3 af/às
Consumo Energia	Standby<7W, Carga máxima af<60W, a <120W
Entrada Tensão/Interface	DC48-57V, terminal industrial Phoenix 5P, suporte a proteção anti-reversa.
Alimentação	Não, 48V/60W opcional ou 48V/120W fonte de alimentação industrial
Parâmetro físico
Operação Temp/Umidade	-40 ~ + 80 °C, 5% ~ 90% RH Sem condensação
Temp/umidade do armazenamento	-40 ~ + 85 °C, 5% ~ 95% RH Sem condensação
Dimensão (L * W * H)	145134,547 milímetros
Peso líquido/bruto	0,75 kg/1,0 kg
Instalação	Desktop, trilho 35mm DIN
Certificação & garantia
Proteção contra raios	IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz) FCC Parte 15/CISPR22 (EN55022): Classe A IEC61000-6-2 (Padrão Industrial Comum) IEC61000-4-9 (campo magnético pulsado): 1000A/m IEC61000-4-10 (oscilação amortecida): 30A/m 1MHz IEC61000-4-12/18 (Shockwave): CM2.5kV, DM1kV Proteção nível: IP40, Proteção contra raios: 6KV 8/20us IEC61000-4-4(EFT): Cabo de alimentação: ± 4kV, cabo de dados: ± 2kV IEC61000-4-16 (transmissão de modo comum): 30V, 300V, 1s IEC61000-4-2 (ESD): ± 8kV contato descarga, ± 15kV ar descarga IEC61000-4-6 (transmissão de radiofrequência): 10V(150kHz ~ 80MHz) IEC61000-4-5 (Surge): Cabo de alimentação: CM ± 4kV/ DM ± 2kV, cabo de dados: ± 4kV IEC61000-4-8 (campo magnético da frequência do poder): 100A/m, 1000A/m, 1s-3s
Propriedades mecânicas	IEC60068-2-6 (Anti Vibração), IEC60068-2-27 (Anti Choque), IEC60068-2-32 (Queda Livre)
Certificação	Marca CE, anúncio publicitário, CE/LVD EN62368-1, FCC peça 15 classe A, RoHS
Garantia	5 anos, manutenção vitalícia.
Recurso Gerenciamento Rede
Interface	Configuração proteção temperatura porto Controle do fluxo IEEE802.3x (Full duplex) Porto verde Ethernet Configuração de economia de energia Transmita controle contra tempestades baseado na velocidade do porto O limite de velocidade do fluxo de mensagens na porta de acesso, mini tamanho de partícula é 64Kbps.
L3 Característica	Protocolo ARP max 1024 entradas Roteamento estático/roteamento padrão max 128 entradas L2 rede gestão, IPV4/IPV6 dupla pilha gestão Roteamento e encaminhamento L3 e comunicação entre diferentes segmentos de rede e diferentes VLAN
VLAN	Configurações de acesso, tronco e porta híbrida VLAN baseada em porta (4K), IEEE802.1q, configuração QinQ Voz VLAN, VLAN baseada em protocolo, VLAN baseada em endereço MAC
Agregação portuária	LACP, agregação estática, grupos de agregação Max 4 e 8 portas por grupo.
Spanning Tree	STP (IEEE802.1d), RSTP (IEEE802.1w), MSTP (IEEE802.1s)
Protocolo Rede Anel	G.8032 (ERPS), 250 Anel no máximo, 250 dispositivos máximos pelo anel. Recuperação tempo menos de 20ms
Multicast	MLD Snooping, Multicast VLAN, IGMP Snooping v1/v2/v3, Max 1024 grupos multicast, saída rápida
Espelhamento Porto	Espelhamento bidirecional dos dados baseado na porta
QoS	Limitação de taxa baseada em fluxo, redirecionamento baseado em fluxo Algoritmo Agendamento Fila (SP, WRR, SP WRR) Filtragem de pacotes baseada em fluxo, filas 8 * Output de cada porta 802.1p/ DSCP mapeamento prioridade, Diff-Serv QoS, Priority Mark/Observação
LCA	Emissão baseada em porta ACL, ACL baseado em porta e VLAN L2 a L4 packet filtering, combinando a primeira mensagem 80 bytes. Forneça ACL com base em MAC, endereço MAC de destino, origem IP, IP de destino, tipo de protocolo IP, porta TCP/UDP, intervalo de portas TCP/UDP e VLAN, etc.
Segurança	Buracos negros Mac, proteção IP fonte Autenticação do endereço IEEE802.1X e MAC Broadcast storm control, Backup para host datum SSH 2.0, SSL, isolamento porta, ARP mensagem velocidade limite Gerenciamento hierárquico do usuário e proteção por senha Anti-DoS ataque, AAA & RADIUS & certificação TACACS IP-MAC-VLAN-Port binding, inspeção ARP, MAC learning limit
DHCP	Cliente DHCP, Snooping DHCP, Servidor DHCP, Relé DHCP
Gestão	Gestão rede Web (https) Link Layer Discovery Protocol (PALV) Ver Status Utilização Instantânea do CPU Relógio NTP, Restauração com um clique, SNMP V1/V2/V3 Verificação do status do cabo, detecção do Ping, registro do trabalho do sistema ONV-NMS gestão cluster plataforma (LLDP SNMP) Console/ AUX Modem/ Telnet/ CLI linha comando configuração FTP, TFTP, Xmodem, SFTP arquivo upload e download gestão
Sistema	Navegador Web: Mozilla Firefox 2.5 ou superior, Google Chrome V42 ou superior, cabo Ethernet Cat5 e superior TCP/IP, adaptador de rede e sistema operacional de rede (como Microsoft Windows, Linux, Mac OS X) instalado em cada computador na rede Cat5 e acima cabo Ethernet
