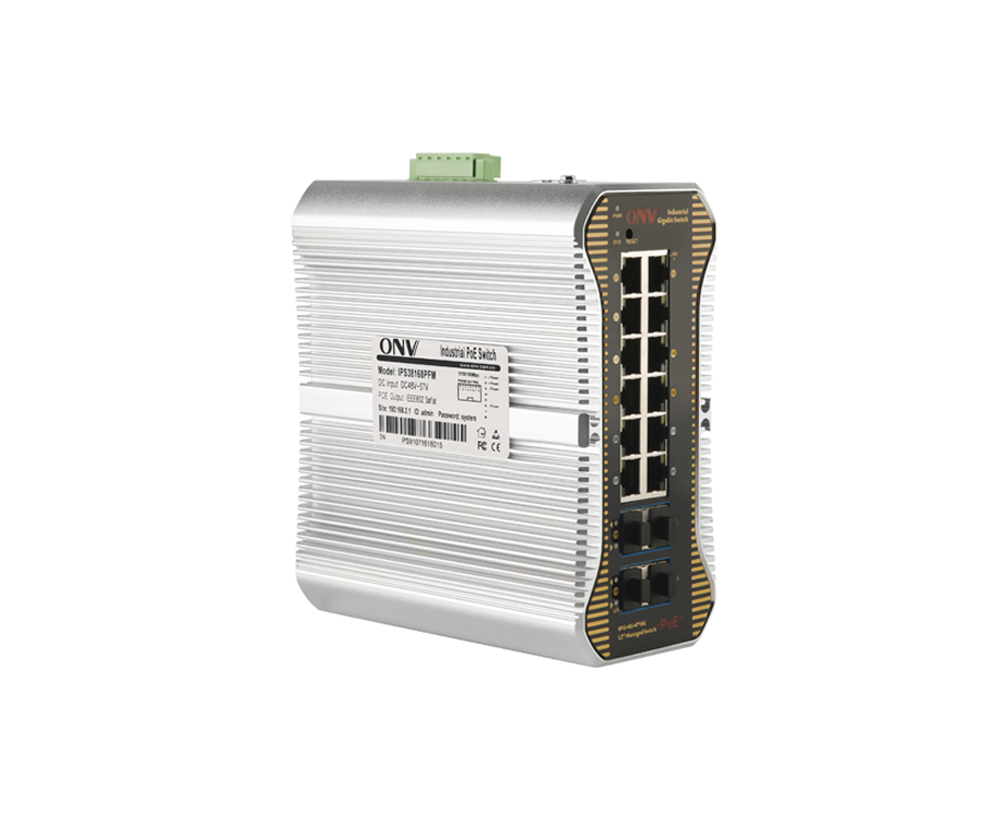

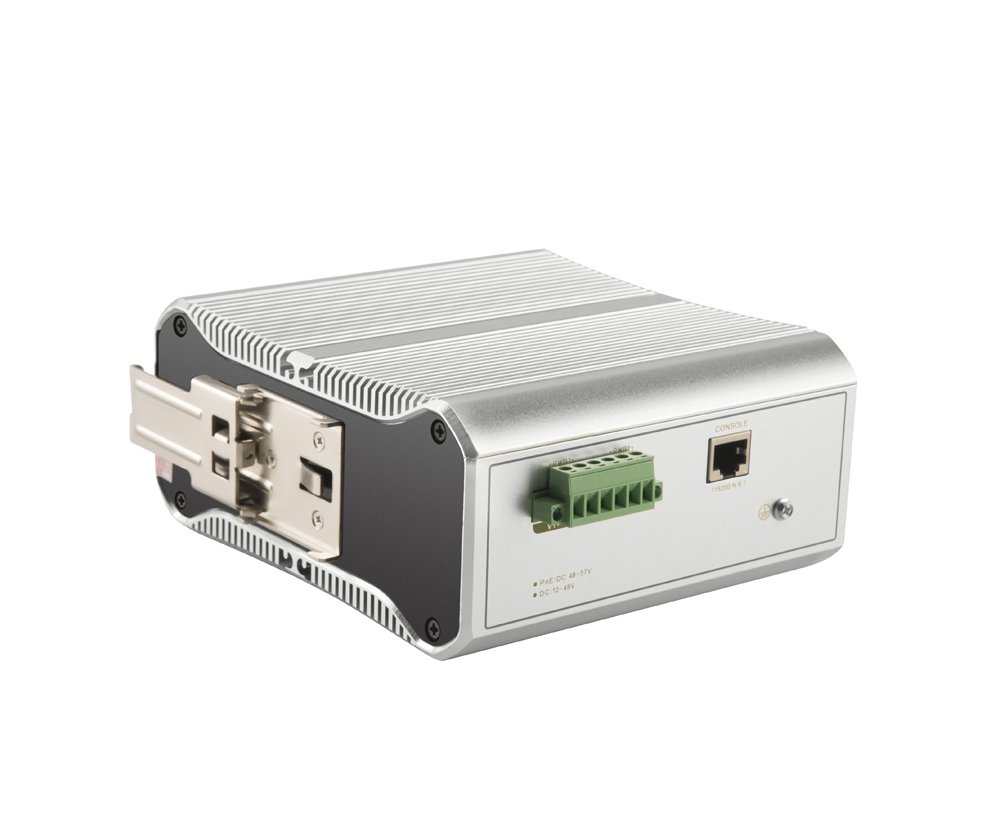

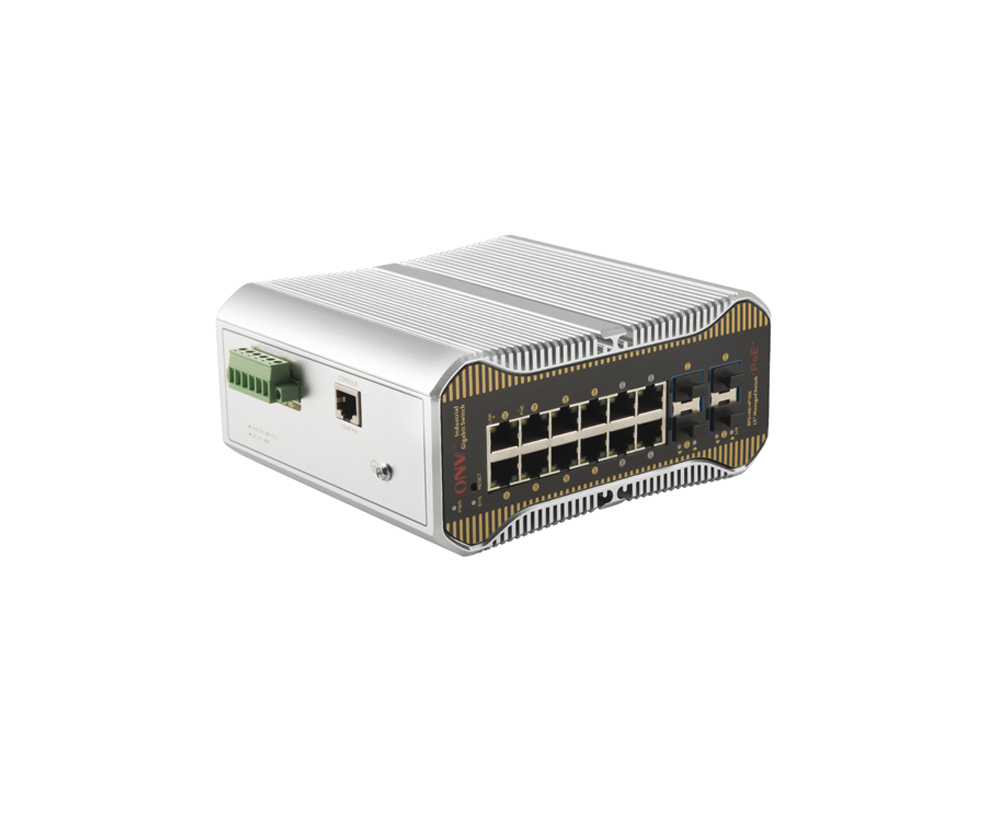

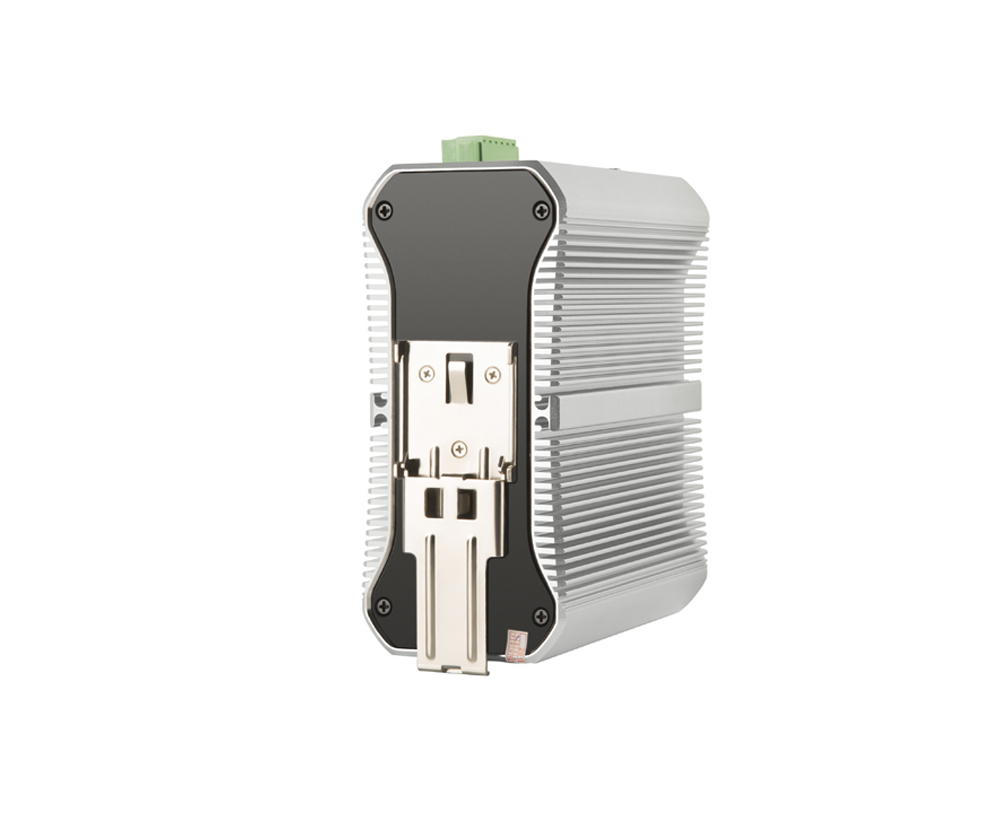

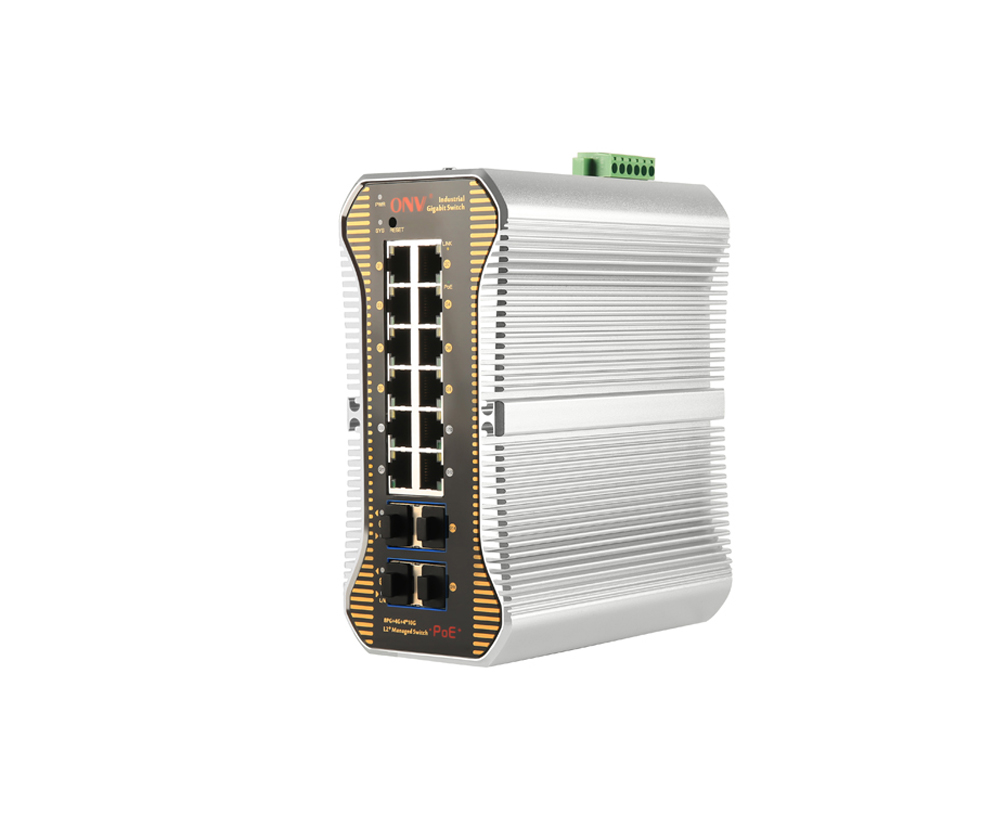

10G uplink 16 portas L3 gerenciado industrial PoE switch

Modelo： ONV-IPS38168PFM

L3 gerenciado industrial PoE switch com 4*1/10G uplink portas de fibra SFP e 12*10/100/1000M portas RJ45. A porta 1-8 pode suportar o padrão IEEE 802.3 af/at PoE. Pode suportar entrada de alimentação redundante DC dupla e montagem trilho DIN.

Quero fazer um inquérito para

Síntese
Especificação técnica

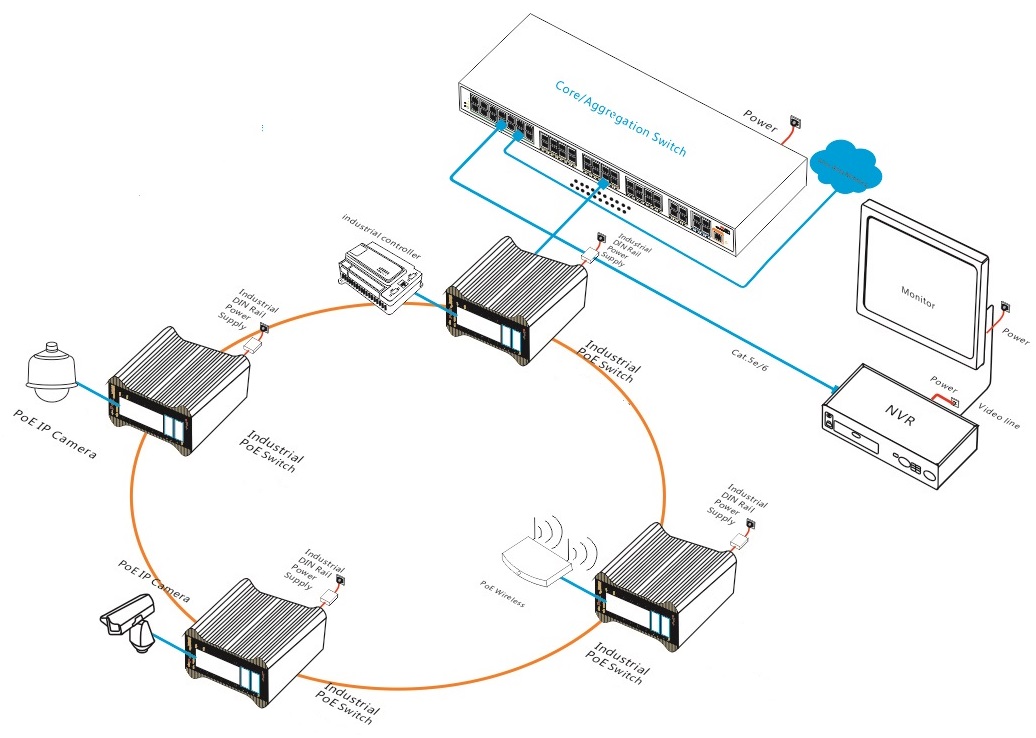

Aplicação
Documentos
Produtos relacionados

VISÃO GERAL

O ONV-IPS38168PFM é um interruptor PoE industrial gerenciado uplink 10G desenvolvido independentemente pela ONV. Possui portas RJ45 adaptáveis 12*10/100/1000Base-T e portas de fibra 4*1/10G uplink SFP +. A porta 1-8 pode suportar o padrão IEEE 802.3 af/at PoE e a potência PoE de porta única de até 30W. Como um dispositivo de alimentação PoE, ele pode detectar e reconhecer automaticamente dispositivos receptores de energia que atendem ao padrão e fornecem energia através do cabo de rede. Ele pode fornecer energia para equipamentos terminais PoE, como AP sem fio, câmera IP, VoIP e sensores industriais através do cabo de rede. Ele também atende ao ambiente de rede que precisa de alimentação PoE de alta densidade. É adequado para transporte inteligente, trânsito ferroviário, indústria de energia, mineração, petróleo e cenas industriais, como transporte marítimo, metalurgia e construção de energia verde, formando uma rede de comunicação econômica, estável e confiável.

O ONV-IPS38168PFM tem funções de gerenciamento de rede L3, suporta gerenciamento IPV4/ IPV6, encaminhamento dinâmico de velocidade de linha completa, mecanismo completo de proteção de segurança, estratégia ACL/QoS perfeita e funções VLAN ricas para fácil gerenciamento e manutenção. Possui tecnologia de rede de anel líder, suporta vários protocolos de rede redundantes de nível industrial e todas as portas podem formar anéis. Suporta corrente, estrela, estrela dupla, anel, anel tangente, anel de interseção, anel acoplado e tempo de recuperação da rede em 20ms. Possui alta confiabilidade, segurança e gerenciabilidade para garantir a transmissão confiável de dados importantes. Ele suporta o gerenciamento remoto e coopera com a plataforma de gerenciamento de rede ONV-NMS para gerenciamento de cluster para alcançar o gerenciamento de rede ponto cego do processo completo.

CARACTERÍSTICA

Acesso do gigabit, uplink 1/10G SFP + fiber port

◇Apoie a transmissão deobstrução da fio-velocidade.

◇Suporte full-duplex baseado em IEEE802.3x e half-duplex baseado emBPressão.

◇SSuporte GigabitRJ45PortoEUplink1/10GFibra SFP +Combinação de portas, que permite aos usuários criar redes de forma flexível para atender às necessidades de vários cenários.

Fonte alimentação Smart PoE

◇Gerenciamento de rede PoE, alocação de energia da porta PoE, configuração de prioridade, visualização do status da porta, programação etc.

◇Cumprir com IEEE 802.3 af/at padrão PoE, identificar automaticamente dispositivos PoE para alimentação, e não danificar dispositivos não-PoE.

◇8* 10/100/1000Base-T RJ45Suporta energia PoE, atendendo aos requisitos de energia PoE de monitoramento de segurança, sistemas de automação industrial, cobertura sem fio e outros cenários.

Segurança

◇Porto isolamento e tempestade controle.

◇Porta MAC IP VLAN quádrupla combinação flexível ligação função.

◇A autenticação 802.1X fornece funções de autenticação para computadores LAN e controla o status de autorização das portas controladas de acordo com os resultados da autenticação.

ForteCapacidade do processamento do negócio

◇ApoioIRede anel ERPS ndustrial e STP/RSTP/MSTP para eliminar a camada 2 loops e realizar link backup.

◇Suporte IEEE802.1Q VLAN, os usuários podem flexivelmente dividir VLAN, Voz VLAN e configuração QinQ de acordo com suas necessidades.

◇Suporta agregação estática e dinâmica para aumentar efetivamente a largura de banda do link, realizar balanceamento de carga, backup do link e melhorar a confiabilidade do link.

◇Apoie QoS, baseado em porta, 802.1P-baseado, e DSCP-baseado três modos de prioridade e quatro algoritmos de programação da fila: Equ, SP, WRR, e SP WRR.

◇Apoie o ACL para filtrar pacotes de dados configurando operações e permissões correspondentes do tempo do processamento da regra, e forneça políticas flexíveis do controle de acesso da segurança.

◇Suporte IGMP V1/V2/V3 multicast protocolo, IGMP Snooping atende multi-terminal de alta definição de vigilância por vídeo e vídeo conferência acesso requisitos.

Estável e confiável

◇CCC, CE, FCC, RoHS.

◇O painel de fácil utilizaçãoPode mostrar o status do dispositivo através do indicador LED de PWRPor exemplo,Ligação, EPoE.

◇Baixo consumo de energia, carcaça de liga de alumínio e excelente dissipação de calor para garantir o funcionamento estável do interruptor.

FácilO & MGestão

◇Suporta monitoramento CPU, monitoramento de memória, detecção Ping e detecção do comprimento do cabo.

◇HTTPS, SSLV3, SSHV1/V2 e outros métodos de criptografia são mais seguros no gerenciamento.

◇RMON, log do sistema e estatísticas de tráfego portuário são convenientes para otimização e transformação da rede.

◇O LLDP é conveniente para o sistema de gerenciamento de rede consultar e julgar o status da comunicação do link.

◇Suporta diversos métodos de gerenciamento e manutenção, como gerenciamento de redes Web, linha de comando CLI (Console, Telnet), SNMP (V1/V2/V3), Telnet etc.

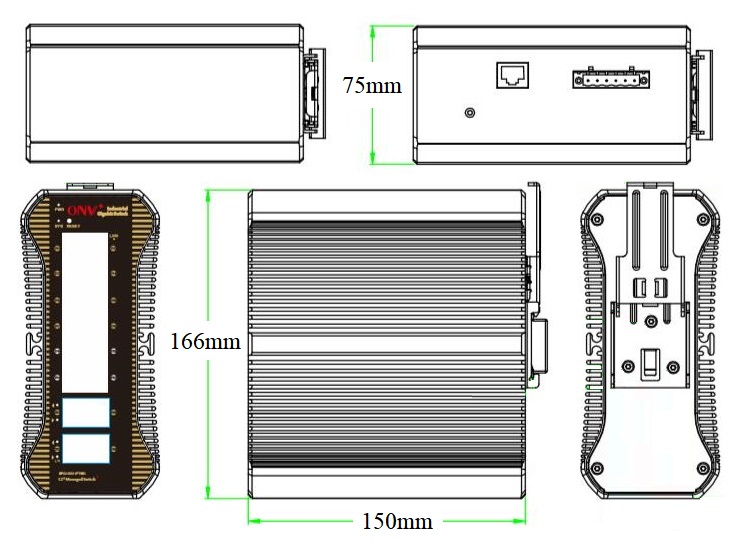

DIMENSÃO

INFORMAÇÕES DE ENCOMENDA

Modelo	Descrição	Fonte alimentação recomendada
ONV-IPS38168PFM	L3 gerenciado industrial PoE switch com 41/10G uplink SFP + portas de fibra e 1210/100/1000M portas RJ45. A porta 1-8 pode suportar o padrão IEEE 802.3 af/at PoE. Pode suportar entrada de alimentação redundante DC dupla e montagem em trilho DIN.	120W/240W
Nota:O módulo óptico e a fonte de alimentação não estão incluídos e precisam ser comprados.

LISTA DE EMBALAGEM

Lista embalagem	Conteúdo	Quantidade	Unidade
	16 portas 10G uplink gerenciado industrial PoE switch	1	Definir
	RJ45-DB9 Cabo adaptador	1	PC
	Guia do usuário	1	PC
	Cartão Garantia e Certificado de Conformidade	1	PC

MÓDULO ÓPTICO

Produto	Modelo	Descrição	Unidade
1,25GMódulo Ótico	2630-G	Módulo óptico industrial SFP, fibra dupla 850nm multimodo 1.25G, distância de transmissão: 550m, interface LC, suporta função DDM e hot plugging.	PC
	2632-G	Módulo ótico industrial de SFP, fibra dupla 1310nm do único-modo 1.25G, distância de transmissão: 20km, relação do LC, apoia a função do DDM e a obstrução quente.	PC
	2612-T-G	O módulo ótico industrial de SFP, fibra TX1310nm/ RX1550nm do único-modo 1.25G, distância de transmissão: 20km, relação do LC, apoia a função do DDM e a obstrução quente.	PC
	2613-R-G	O módulo ótico industrial de SFP, fibra TX1550nm/ RX1310nm do único-modo 1.25G, distância de transmissão: 20km, relação do LC, apoia a função do DDM e a obstrução quente.	PC
	2612-T-SC-G	Módulo ótico industrial de SFP, fibra TX1310nm/ RX1550nm do único-modo 1.25G, distância de transmissão: 20km, relação do SC, apoia a função do DDM e a obstrução quente.	PC
	2613-R-SC-G	O módulo ótico industrial de SFP, fibra TX1550nm/ RX1310nm do único-modo 1.25G, distância de transmissão: 20km, relação do SC, apoia a função do DDM e a obstrução quente.	PC
10GMódulo Ótico	6630-G	Módulo óptico industrial SFP, fibra dupla multimodo 10G 850nm, distância de transmissão: 300m, interface LC, suporta função DDM e hot plugging.	PC
	7832-G	Módulo óptico industrial SFP +, fibra dupla 1310nm de modo único 10G, distância de transmissão: 20km, interface LC, suporta função DDM e hot plugging.	PC
	7832-33-G	Módulo ótico industrial de SFP +, fibra TX1330nm/ RX1270nm do único-modo 10G, distância de transmissão: 20km, relação do LC, apoia a função do DDM e a obstrução quente.	PC
	7832-27-G	Módulo ótico industrial de SFP +, única fibra TX1270nm/ RX1330nm do único-modo 10G, distância de transmissão: 20km, relação do LC, apoia a função do DDM e a obstrução quente.	PC

PFORNECIMENTO OWER

Produto

Modelo

Descrição

Unidade

Fonte alimentação industrial trilho DIN 120W

GWS-DP120-48

DIN Rail 120W único conjunto de alimentação de saída

Tensão de entrada AC100V ~ 240V 50-60Hz, 2.3A

Saída Tensão: DC48V, 2.5A

Operação Temperatura: -40 ℃ a 70 ℃

Alimentação industrial trilho DIN 240W

GWS-DP240-48

DIN Rail 240W único conjunto de alimentação de saída

Tensão de entrada AC100V ~ 240V 50-60Hz, 3.0A

Saída Tensão: DC48V, 5.0A

Operação Temperatura: -40 ℃ a 70 ℃

PRODUTO RELACIONADO

Modelo	Descrição
ONV-IPS33108GFP	L2 + gerenciado industrial PoE switch com 1010/100/1000M portas RJ45 e 2100/1000M uplink SFP portas de fibra. A porta 1-8 pode suportar o padrão IEEE 802.3 af/at PoE. Pode suportar entrada de alimentação redundante DC dupla e montagem em trilho DIN.
ONV-IPS33148GFP	L2 + gerenciado industrial PoE switch com 1010/100/1000M portas RJ45 e 4100/1000M uplink portas de fibra SFP. A porta 1-8 pode suportar o padrão IEEE 802.3 af/at PoE. Pode suportar entrada de alimentação redundante DC dupla e montagem em trilho DIN.
ONV-IPS33168GFP	L2 + gerenciado industrial PoE switch com 810/100/1000M portas RJ45 e 8100/1000M uplink portas de fibra SFP. A porta 1-8 pode suportar o padrão IEEE 802.3 af/at PoE. Pode suportar entrada de alimentação redundante DC dupla e montagem em trilho DIN.
ONV-IPS33168GFP4GF	L2 + gerenciado industrial PoE switch com 1210/100/1000M portas RJ45 e 4100/1000M uplink portas de fibra SFP. A porta 1-8 pode suportar o padrão IEEE 802.3 af/at PoE. Pode suportar entrada de alimentação redundante DC dupla e montagem em trilho DIN.
ONV-IPS36168GFP	Interruptor PoE industrial gerenciado L2 + com portas RJ45 1210/100/1000M e portas de fibra SFP + 41/10G uplink. A porta 1-8 pode suportar o padrão IEEE 802.3 af/at PoE. Pode suportar entrada de alimentação redundante DC dupla e montagem em trilho DIN.
ONV-IPS36248GFP	L2 + gerenciado industrial PoE switch com 1210/100/1000M portas RJ45 e 8100/1000M uplink portas de fibra SFP e 4*1/10G uplink SFP + portas de fibra. A porta 1-8 pode suportar o padrão IEEE 802.3 af/at PoE. Ele suporta dupla entrada de alimentação DC e montagem trilho DIN.

ESPECIFICAÇÃO TÉCNICA

Modelo	ONV-IPS38168PFM
Características Interface
Porto Fixo	Desligue o porto do interruptor do alarme (FALHA) 41/10G uplink SFP fibra portas (dados) 410/100/1000Base-T uplink portos RJ45 (dados) 8*10/100/1000Base-T PoE portas (dados/potência) 2 portas de alimentação DC V, redundantes em V (terminal Phoenix industrial 6P)
Porta Ethernet	O porto 1-12 pode apoiar 10/100/1000Base-T auto-detecção, completamente/half duplex MDI/ MDI-X auto-adaptação
Transmissão par trançado	10BASE-T: Cat3,4,5 UTP (≤ 100 metros) 100BASE-TX: Cat5 ou UTP posterior (≤ 100 metros) 1000BASE-T: Cat5e ou UTP posterior (≤ 100 metros)
Porto fibra óptica	1/10G SFP portas de fibra óptica, padrão não incluem módulo óptico (modo único opcional/multi-modo, fibra única/módulo óptico de fibra dupla. LC)
Expansão Porto Fibra Óptica	Turbo overclocking 2.5G expansão módulo óptico e anel rede
Cabo óptico/distância	Multi-modo: 850nm/ 0-550m, 0-300m(10G), Único-modo: 1310nm/ 0-40km, 1550nm/ 0-120km.
Parâmetro do chip
Tipo Gerenciamento Rede	L3
Protocolo Rede	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3z 1000Base-X, IEEE 802.3ab 1000Base-T, IEEE 802.3ae 10GBase-SR/LR, IEEE 802.3x
Modo Encaminhamento	Loja e frente (velocidade completa do fio)
Capacidade do interruptor	176Gbps (sem bloqueio)
Encaminhamento Taxa @ 64byte	77,38 Mpps
CPU	500MHz
DRAM	2G
FLASH	128M
MAC	32K
Memória Buffer	32M
Quadro Jumbo	10K
Indicador LED	Sistema: SYS (verde), PoE: PoE (verde), Rede: Link (amarelo), Porta de fibra: L/A (verde)
Redefinir interruptor	Sim, pressione e segure o interruptor por 10 segundos e solte-o para restaurar as configurações de fábrica
PoE & Alimentação
Porto PoE	Porta 1-8
POEGestão	Configuração do limite de potência total PoE Início do atraso de energia, trabalho PoE e agendamento do tempo Porto PoE trabalhando exibição status, Porto PoE saída prioridade configuração Porto PoE distribuição de potência, PoE on/off, af/at distribuição de energia
Pin alimentação	1/2 ( ) 3/6 (-)
Poder máximo pelo porto	30W, IEEE 802.3 af/às
Consumo Energia	Em espera <15W, Carga máxima af<120W, a <240W
Entrada Tensão/Interface	DC48-57V, 6P terminal Phoenix industrial, suporte a proteção anti-reversa.
Alimentação	Não, 48V/120W opcional ou 48V/240W fonte de alimentação industrial
Parâmetro físico
Operação Temp/Umidade	-40 ~ + 80 °C, 5% ~ 90% RH Sem condensação
Temp/umidade do armazenamento	-40 ~ + 85 °C, 5% ~ 95% RH Sem condensação
Dimensão (L * W * H)	16615075 milímetros
Peso líquido/bruto	1,8 kg/2,1 kg
Instalação	Desktop, trilho 35mm DIN
Certificação & garantia
Proteção contra raios	IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz) FCC Parte 15/CISPR22 (EN55022): Classe A IEC61000-6-2 (Padrão Industrial Comum) IEC61000-4-9 (campo magnético pulsado): 1000A/m IEC61000-4-10 (oscilação amortecida): 30A/m 1MHz IEC61000-4-12/18 (onda de choque): CM 2.5kV, DM 1kV Proteção nível: IP40, Proteção contra raios: 6KV 8/20us IEC61000-4-4(EFT): Cabo de alimentação: ± 4kV, cabo de dados: ± 2kV IEC61000-4-16 (transmissão de modo comum): 30V, 300V, 1s IEC61000-4-2 (ESD): ± 8kV contato descarga, ± 15kV ar descarga IEC61000-4-6 (transmissão de radiofrequência): 10V(150kHz ~ 80MHz) IEC61000-4-8 (campo magnético da frequência do poder): 100A/m, 1000A/m, 1s-3s IEC61000-4-5 (Surge): Cabo de alimentação: CM ± 4kV/ DM ± 2kV, cabo de dados: ± 4kV
Propriedades mecânicas	IEC60068-2-6 (Anti Vibração), IEC60068-2-27 (Anti Choque),IEC60068-2-32 (Queda Livre)
Certificação	Marca CE, anúncio publicitário, CE/LVD EN62368-1, FCC peça 15 classe A, RoHS
Garantia	5 anos, manutenção vitalícia.
Recurso Gerenciamento Rede
Interface	Nenhuma conexão porta sono automático Porto verde Ethernet Configuração de economia de energia Transmita controle contra tempestades baseado na velocidade do porto SFP porta óptica DDMI diagnóstico digital em tempo real Proteção de temperatura, controle de fluxo IEEE 802.3x (Full-duplex) O limite de velocidade do fluxo de mensagens na porta de acesso, mini tamanho de partícula é 64Kbps.
Roteamento L3	Pingv6, Telnetv6, TFTPv6, DNSv6, ICMPv6 A interface VLANIF IPV4/IPV6 suporta até 128 IPV4 igual custo Routing, ARP protocolo max 1000 entradas A rota estática IPV4/IPV6/rota padrão suporta até 128 entradas IPV4/IPV6 VRRP grupo máximo é 255, protocolo NG max 1000 entradas Função de gerenciamento de rede L3, gerenciamento de pilha dupla IPV4/IPV6 Roteamento dinâmico IPV4, RIPv1/v2, OSPFv2, BGP4 , 4000 entradas do roteamento Roteamento dinâmico IPV6 OSPFv3, BGP , RIPng, gestão IPV6, 1000 entradas do roteamento O roteamento e encaminhamento L3 suporta comunicação entre diferentes segmentos de rede e diferentes VLAN
VLAN	Voz VLAN, configuração QinQ, IEEE802.1q VLAN baseado no MAC, VLAN baseado no protocolo 4K VLAN baseado na porta, configuração de porta de acesso, tronco, híbrido.
Agregação portuária	LACP, agregação estática, Max 8 grupos de agregação e 8 portas por grupo
Spanning Tree	STP (IEEE802.1d), RSTP (IEEE802.1w), MSTP (IEEE802.1s)
Protocolo Rede Anel	G.8032 (ERPS), tempo de recuperação inferior a 20ms 250 Anel no máximo, Max 250 dispositivos por anel.
Multicast	MLD Snooping, Multicast VLAN, IGMP Snooping v1/v2/v3, Max 1024 grupos multicast, saída rápida
Espelhamento Porto	Espelhamento bidirecional dos dados baseado na porta
QoS	Redirecionamento baseado em fluxo, limitação da taxa baseada em fluxo Filtragem de pacotes baseada em fluxo, Prioridade Marca/Observação 8 * Filas de saída de cada porta, mapeamento de prioridade 802.1p/ DSCP Algoritmo de Programação Fila (SP, WRR, SP WRR), QoS Diff-Serv
LCA	Emissão baseada em porta ACL, ACL baseado em porta e VLAN L2 a L4 packet filtering, combinando a primeira mensagem 80 bytes. Forneça ACL com base em MAC, endereço MAC de destino, origem IP, IP de destino, tipo de protocolo IP, porta TCP/UDP, intervalo de portas TCP/UDP e VLAN, etc.
