Interruptor PoE industrial de 10/100M 8 portas-Comutador PoE Industrial

Interruptor PoE industrial de 10/100M 8 portas

Modelo： ONV-IPS31084PF

Interruptor de fibra PoE industrial não gerenciado com portas RJ45 6*10/100M e 2*155M uplink portas de fibra SC (módulo óptico de fibra dupla de modo único 1310nm/20km). A porta 1-4 pode suportar o padrão IEEE 802.3 af/at PoE. Pode suportar entrada de alimentação redundante DC dupla e montagem trilho DIN.

Quero fazer um inquérito para

Síntese
Especificação técnica

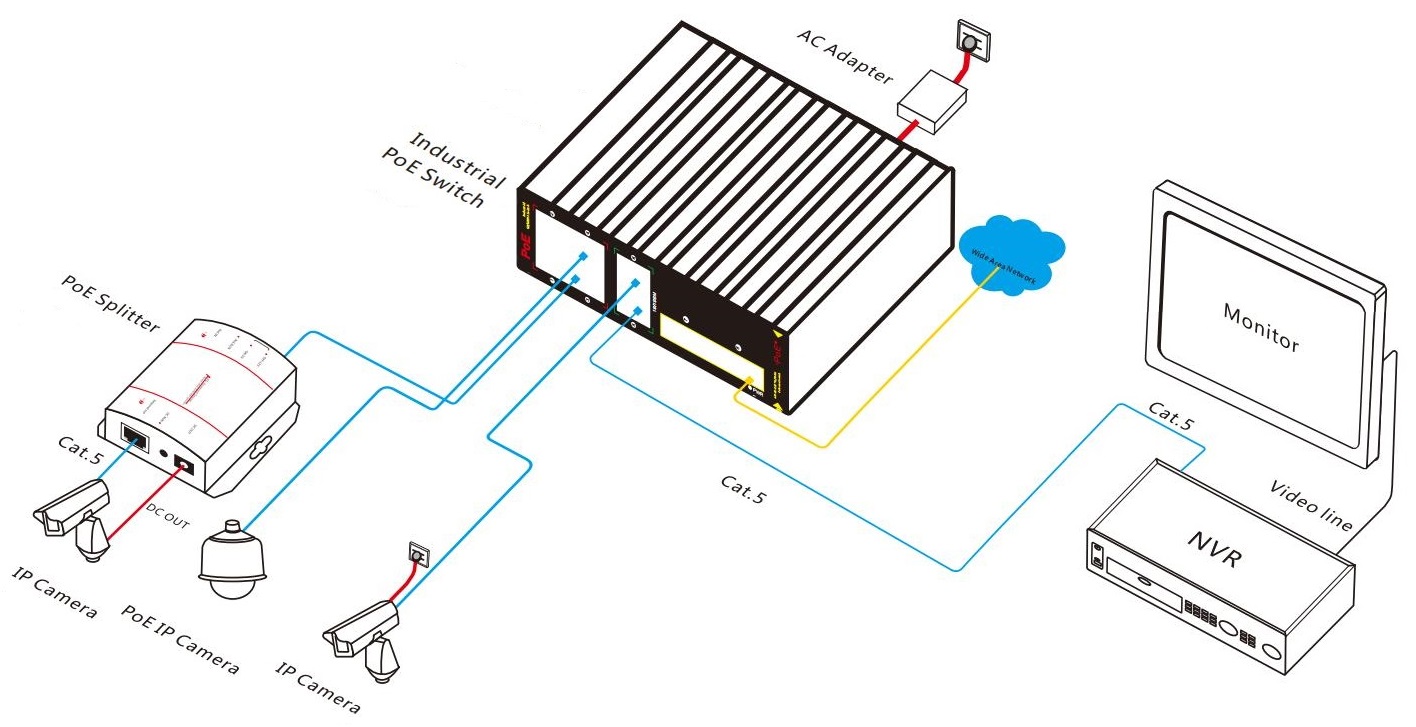

Aplicação
Documentos
Produtos relacionados

VISÃO GERAL

A ONV...IPS31084PF é a5/100MIndustrialPdEFibra interruptor desenvolvido independentemente pela ONV. Tem6* 10/100M adaptável RJ45Portos e2*155MUplink SCFibraPortoS.Porta 1-4Pode suportar IEEE 802.3 af/no padrão PoE eOPotência PoE de porta única atinge 30W-A. Como um dispositivo de alimentação PoE, ele pode detectar e reconhecer automaticamente dispositivos receptores de energia que atendem ao padrão e fornecem energia através do cabo de rede. Ele pode fornecer energia para equipamentos terminais PoE, como AP sem fio, câmera IP, VoIP e sensores industriais através do cabo de rede. Ele também atende ao ambiente de rede que precisa de alimentação PoE de alta densidade. É adequado para transporte inteligente, trânsito ferroviário, indústria de energia, mineração, petróleo e cenas industriais, como transporte marítimo, metalurgia e construção de energia verde, formando uma rede de comunicação econômica, estável e confiável. Modo não gerenciado, plug and play, sem configuração, fácil de usar.

CARACTERÍSTICA

Acesso 10/100M

◇Apoie a transmissão deobstrução da fio-velocidade.

◇Suporte full-duplex baseado em IEEE802.3x e half-duplex com base emBPressão.

◇SSuporte 10/100M RJ45 porta e 155M SC fibra porto combinação, que permite aos usuários de forma flexível construir redes para atender às necessidades de vários cenários.

Fonte alimentação Smart PoE

◇Cumprir com IEEE 802.3 af/at padrão PoE, identificar automaticamente dispositivos PoE para alimentação, e não danificar dispositivos não-PoE.

◇4 *10/100Base-TX RJ45 porta suporte PoE fonte de alimentação para atender às necessidades de alimentação PoE em vários cenários no campo industrial.

◇Sistema prioritário para porta PoE, ele fornecerá energia à porta de nível de alta prioridade primeiro quando o orçamento de energia for insuficiente e evitará o excesso de trabalho do dispositivo.

SMesaANdREliable

◇CCC, CE, FCC, RoHS.

◇O painel de fácil utilização pode mostrar o status do dispositivo através do indicador LED de PWR, Link e PoE.

◇Baixo consumo de energia, carcaça de liga de alumínio e excelente dissipação de calor para garantir o funcionamento estável do interruptor.

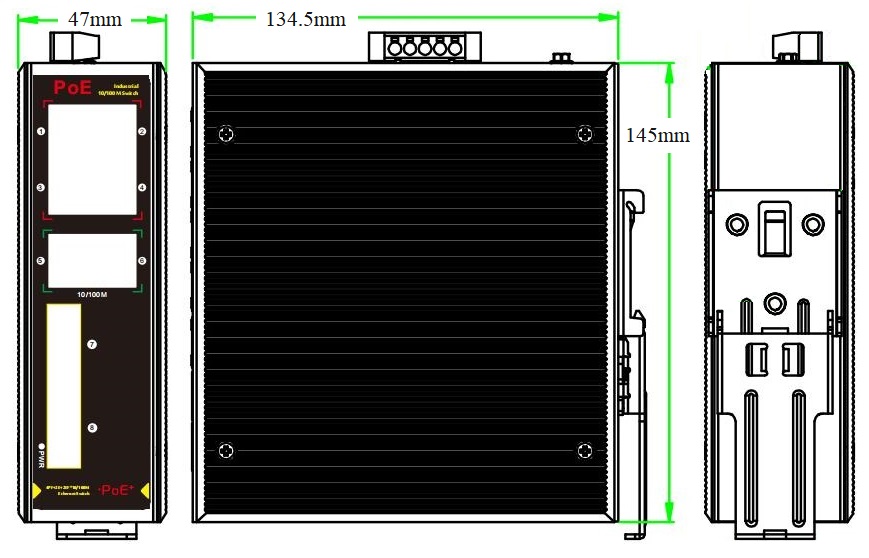

DIMENSÃO

INFORMAÇÕES DE ENCOMENDA

Modelo	Descrição	RecomendadoPPoderSUpply
ONV-IPS31084PF	Interruptor de fibra PoE industrial não gerenciado com portas RJ45 610/100M e 2155M uplink portas de fibra SC (módulo óptico de fibra dupla de modo único 1310nm/20km). A porta 1-4 pode suportar o padrão IEEE 802.3 af/at PoE. Pode suportar entrada de alimentação redundante DC dupla e montagem em trilho DIN.	60W/120W
ONV-IPS31084PF...M	Interruptor de fibra PoE industrial não gerenciado com portas RJ45 610/100M e 2155M uplink portas de fibra SC (módulo óptico de fibra dupla de 850nm/2km ou 1310nm/2km). A porta 1-4 pode suportar o padrão IEEE 802.3 af/at PoE. Pode suportar entrada de alimentação redundante DC dupla e montagem em trilho DIN.	60W/120W
ONV-IPS31084PF-A	Interruptor de fibra PoE industrial não gerenciado com portas RJ45 610/100M e 2155M uplink portas de fibra SC (módulo de fibra óptica monomodo 1310nm/20km). A porta 1-4 pode suportar o padrão IEEE 802.3 af/at PoE. Pode suportar entrada de alimentação redundante DC dupla e montagem em trilho DIN.	60W/120W
ONV-IPS31084PF-B	Interruptor de fibra PoE industrial não gerenciado com portas RJ45 610/100M e 2155M uplink portas de fibra SC (módulo de fibra óptica monomodo 1550nm/20km). A porta 1-4 pode suportar o padrão IEEE 802.3 af/at PoE. Pode suportar entrada de alimentação redundante DC dupla e montagem em trilho DIN.	60W/120W
Nota:A fonte de alimentação não está incluída e precisa ser comprada.

LISTA DE EMBALAGEM

Lista embalagem	Conteúdo	Quantidade	Unidade
	Interruptor PoE industrial de 8 portas 10/100M	1	Definir
	Guia do usuário	1	PC
	Cartão Garantia e Certificado de Conformidade	1	PC

PFORNECIMENTO OWER

Produto

Modelo

Descrição

Unidade

Alimentação industrial trilho DIN 60W

GWS-DP60-48

DIN Rail 60W único conjunto de alimentação de saída

Tensão de entrada: AC100V ~ 240V 50-60Hz, 1.0A

Saída Tensão: DC48V, 1.25A

Operação Temperatura: -40 ℃ a + 70 ℃

Fonte alimentação industrial trilho DIN 120W

GWS-DP120-48

DIN Rail 120W único conjunto de alimentação de saída

Tensão de entrada AC100V ~ 240V 50-60Hz, 2.3A

Saída Tensão: DC48V, 2.5A

Operação Temperatura: -40 ℃ a + 70 ℃

PRODUTO RELACIONADO

Modelo	Descrição
ONV-IPS31032PF	Interruptor fibra PoE industrial não gerenciado com2* 10/100MRJ45PortoSE1* 155MUplinkSCFibraPorto-A.Porta 1-2Pode apoiar IEEE802,3Af/no padrão PoE-A. Pode suportar entrada de alimentação redundante DC dupla e montagem em trilho DIN.
ONV-IPS31004PF	Interruptor fibra PoE industrial não gerenciado com4* 10/100MRJ45PortoSE1* 155MUplinkSCFibraPorto-A.Porta 1-4Pode apoiar IEEE802,3Af/no padrão PoE-A. Pode suportar entrada de alimentação redundante DC dupla e montagem em trilho DIN.
ONV-IPS31128PFB	Interruptor fibra PoE industrial não gerenciado com8* 10/100MRJ45PortoSE210/100/1000M RJ45 portos e 21000MUplink fibra SFPPortoS.Porta 1-8Pode apoiar IEEE802,3Af/no padrão PoE-A. Pode suportar entrada de alimentação redundante DC dupla e montagem em trilho DIN.

ESPECIFICAÇÃO TÉCNICA

Modelo	ONV-IPS31084PF
Características Interface
FixoPOrt	210/100Base-TX RJ45 portos (dados) 2155M uplink portos fibra SC (dados) 4*10/100Base-TX portas PoE (dados/potência) 2 set V , V-redundante porta de alimentação DC (5P terminal Phoenix industrial)
Porta Ethernet	O porto 1-6 pode apoiar a auto-detecção 10/100Base-TX, completamente/half duplex MDI/ MDI-X auto-adaptação
Transmissão par trançado	10BASE-T: Cat3,4,5 UTP (≤ 100 metros) 1000BASE-T: Cat5e ou UTP posterior (≤ 100 metros)
Porto fibra óptica	Módulo ótico da fibra dupla 20km do Único-modo, porto do SC. (fibra dupla opcional do multi-modo e módulo ótico da fibra do único-modo)
Cabo óptico/distância	Multi-modo: 850nm/ 0-550m, 1310nm/ 0-2km, Único-modo: 1310nm/ 0-40km, 1550nm/ 0-120km
Parâmetro do chip
Protocolo Rede	IEEE 802,3 10BASE-TPor exemplo,IEEE 802.3i 10Base-TPor exemplo,IEEE 802.3U 100Base-TXPor exemplo,IEEE 802,3UBase 100-FX,IEEE 802.3x
Modo Encaminhamento	Armazenar e Encaminhar (Velocidade completa do fio)
Capacidade do interruptor	1.6Gbps(Sem bloqueio)
Encaminhamento Taxa @ 64byte	1.19Mpps
MAC	1K
Memória Buffer	768K
JumboFRamé	1632byte
LED Indicador	Alimentação: PWR (verde), Rede: Link (amarelo), POE: PoE (verde), Porta de fibra: L/A (verde)
PoE & Alimentação
POEPorto	Porta 1-4
Pin alimentação	1/2 ( ) 3/6 (-)
Máximo Poder Por Porta	30WPor exemplo,IEEE 802.3 af/às
Consumo Energia	Aguardem<6WPor exemplo,Carga completaAf <60W, a <120W
Entrada Tensão/Interface	DC48-57V5.P terminal Phoenix industrial, suporte anti-reverso proteção-A.
Alimentação	Não, 48V/opcional60W ou 48V/120W Alimentação elétrica industrial
Parâmetro físico
Operação Temp/Umidade	-40#+75°CPor exemplo,5%#90% RH Não condensação
Temp/umidade do armazenamento	-40#+85 °CPor exemplo,5%#95% RH Não condensação
Dimensão(L * A * A)	145134,547 milímetros
Peso líquido/bruto	0,7Quilograma/0,9Quilograma
Instalação	Desktop, 35 milímetrosDINRCauda
Certificação & garantia
Proteção contra raios	IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz) FCC Parte 15/CISPR22 (EN55022): Classe A IEC61000-6-2 (Padrão Industrial Comum) IEC61000-4-9 (campo magnético pulsado): 1000A/m IEC61000-4-10 (oscilação amortecida): 30A/m 1MHz IEC61000-4-12/18 (onda de choque): CM 2.5kV, DM 1kV Proteção nível: IP40Por exemplo,Proteção contra raios: 6KV 8/20us IEC61000-4-4(EFT): Cabo do poder: ± 4kV; cabo dos dados: ± 2kV IEC61000-4-16 (transmissão de modo comum): 30V, 300V,1s IEC61000-4-2 (ESD): ± 8kV contato descarga, ± 15kV ar descarga IEC61000-4-6 (transmissão de radiofrequência): 10V(150kHz ~ 80MHz) IEC61000-4-8 (campo magnético da frequência do poder): 100A/m, 1000A/m, 1s-3s IEC61000-4-5 (Surge): Cabo de alimentação: CM ± 4kV/ DM ± 2kV, cabo de dados: ± 4kV
Propriedades mecânicas	IEC60068-2-6 (Anti Vibração), IEC60068-2-27 (Anti Choque), IEC60068-2-32 (Queda Livre)
Certificação	Marca CE, anúncio publicitário, CE/LVD EN62368-1, FCC peça 15 classe A, RoHS
Garantia	5 anos, manutenção vitalícia.
