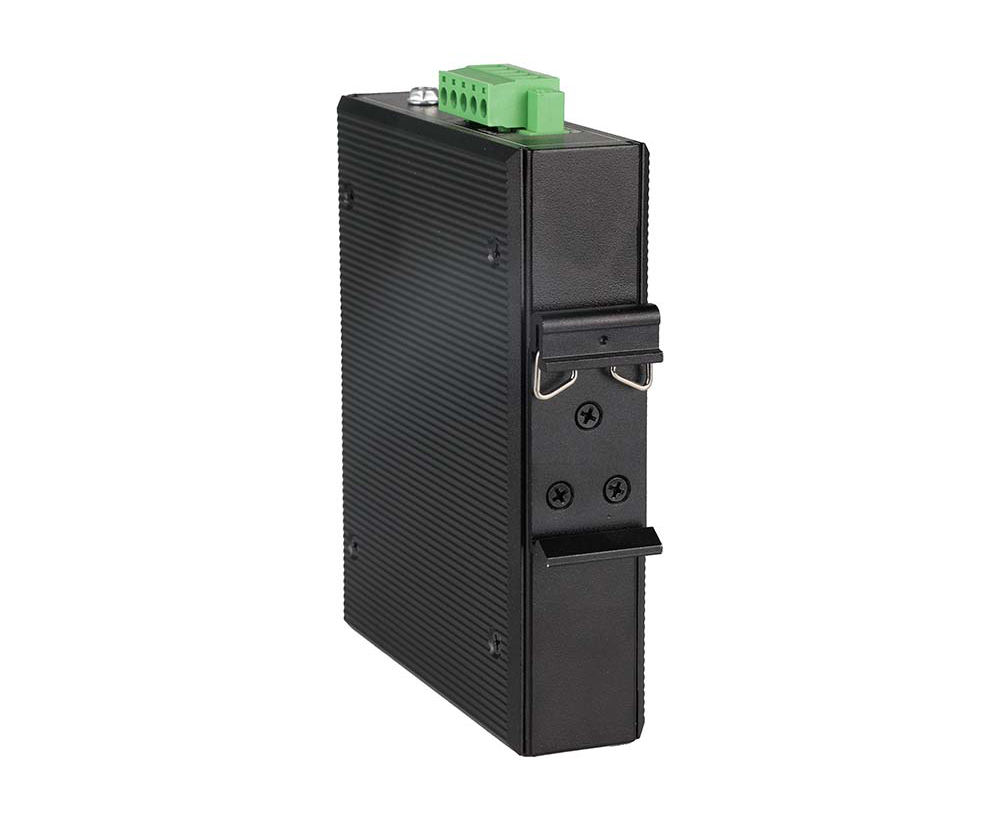

Switch PoE industrial Gigabit de 3 portas

Modelo： ONV-IPS33032PF

Interruptor PoE industrial não gerenciado com 2*10/100/1000M portas RJ45 e 1*1000M uplink porta de fibra SFP. Porta 1-2 pode suportar IEEE 802.3 af/no padrão PoE. Pode suportar entrada de alimentação redundante DC dupla e montagem trilho DIN.

Quero fazer um inquérito para

Síntese
Especificação técnica

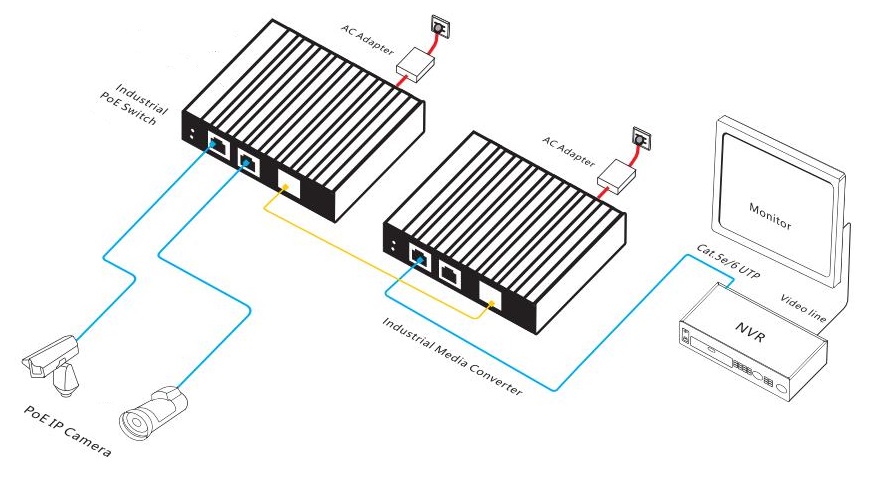

Aplicação
Documentos
Produtos relacionados

VISÃO GERAL

O ONV-IPS33032PF é um switch industrial Gigabit PoE desenvolvido independentemente pela ONV. Possui portas RJ45 adaptativas 2*10/100/1000Base-T e porta de fibra 1 * 1000Base-X SFP. A porta 1-2 pode suportar o padrão IEEE 802.3 af/at PoE e a potência PoE de porta única é de 30W. Como um dispositivo de alimentação PoE, ele pode detectar e identificar automaticamente os dispositivos receptores de energia que atendem aos padrões e alimentá-los através do cabo de rede. Ele pode alimentar AP sem fio, câmeras IP, sensores industriais e outros dispositivos terminais PoE através do cabo de rede para atender ao ambiente de rede que requer uma fonte de alimentação PoE de alta densidade. É adequado para cenários industriais, como transporte inteligente, transporte ferroviário, indústria de energia, mineração, petróleo, transporte, metalurgia e energia verde para construir uma rede de comunicação econômica, eficiente, estável e confiável.Modo não gerenciado, plug and play, sem configuração, simples e conveniente de usar.

CARACTERÍSTICA

Acesso Gigabit

◇Apoie a transmissão deobstrução da fio-velocidade.

◇Suporte full-duplex baseado em IEEE802.3x e half-duplex baseado em contrapressão.

◇Suporte GigabitRJ45Porto e SPFFibraCombinação de portas, que permite aos usuários criar redes de forma flexível para atender às necessidades de vários cenários.

Fonte alimentação Smart PoE

◇Cumprir com IEEE 802.3 af/at padrão PoE, identificar automaticamente dispositivos PoE para alimentação, e não danificar dispositivos não-PoE.

◇As portas 2*10/100/1000Base-T RJ45 podem suportar a fonte de alimentação PoE para atender às necessidades da fonte de alimentação PoE em vários cenários no campo industrial.

◇O sistema de prioridade da porta PoE fornecerá energia à porta de nível de alta prioridade primeiro quando o orçamento de energia for insuficiente e evitará o excesso de trabalho do dispositivo.

Estável e confiável

◇CCC, CE, FCC, RoHS.

◇O painel de fácil utilização pode mostrar o status do dispositivo através do indicador LED de PWR, Link e PoE.

◇Baixo consumo de energiaALiga luminumHabitaçãoPor exemplo,EDissipação de calor excelente para assegurar a operação estável do interruptor.

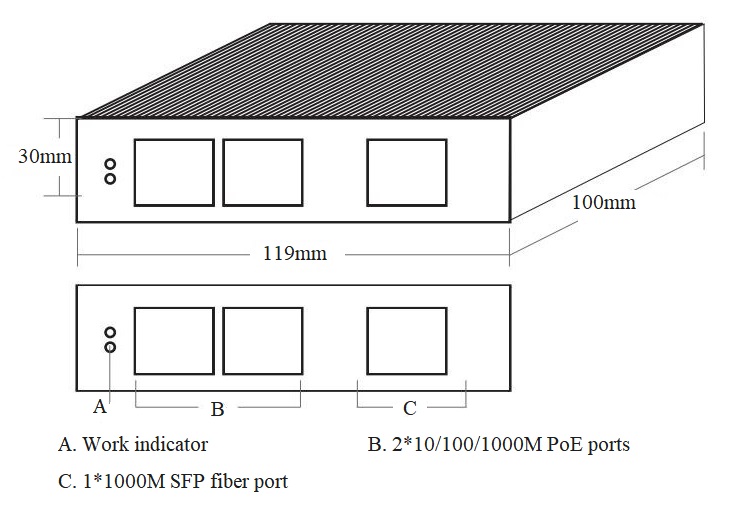

DIMENSÃO

INFORMAÇÕES DE ENCOMENDA

Modelo	Descrição	Fonte alimentação recomendada
ONV-IPS33032PF	Interruptor PoE industrial não gerenciado com 210/100/1000M portas RJ45 e 11000M uplink porta de fibra SFP. Porta 1-2 pode suportar IEEE 802.3 af/no padrão PoE. Pode suportar entrada de alimentação redundante DC dupla e montagem em trilho DIN.	36W/60W
Nota:O módulo óptico e a fonte de alimentação não estão incluídos e precisam ser comprados.

LISTA DE EMBALAGEM

Lista embalagem	Conteúdo	Quantidade	Unidade
	Interruptor de fibra PoE industrial Gigabit de 3 portas	1	Definir
	Guia do usuário	1	PC
	Cartão Garantia e Certificado de Conformidade	1	PC

MÓDULO ÓPTICO

Produto	Modelo	Descrição	Unidade
1,25GOPticalMódulo	2630-G	IndustrialMódulo óptico SFP, 1.25G multi-Fibra dupla 850nm do modo, distância de transmissão: 550m, relação do LC, apoia a função do DDM e a obstrução quente.	PC
	2632-G	IndustrialMódulo óptico SFP, 1.25G único-Fibra dupla 1310nm do modo, distância de transmissão: 20km, relação do LC, apoia a função do DDM e a obstrução quente.	PC
	2612-T-G	IndustrialMódulo ótico de SFP, fibra TX1310nm/do único-modo 1.25GRX1550nm, distância de transmissão: 20km, interface LC, suporta função DDM e hot plugging.	PC
	2613-R-G	IndustrialMódulo ótico de SFP, fibra TX1550nm/do único-modo 1.25GRX1310nm, distância de transmissão: 20km, interface LC, suporta função DDM e hot plugging.	PC
	2612-T-SC-G	IndustrialMódulo ótico de SFP, fibra TX1310nm/do único-modo 1.25GRX1550nm, transmissão distância: 20km,SInterface C, suporta função DDM e hot plugging.	PC
	2613-R-SC-G	IndustrialMódulo ótico de SFP, fibra TX1550nm/do único-modo 1.25GRX1310nm, transmissão distância: 20km,SInterface C, suporta função DDM e hot plugging.	PC
EnergiaMódulo	2633	1.25G SFP módulo óptico transferências para 10/100/1000M porta RJ45.	PC

PFORNECIMENTO OWER

Produto

Modelo

Descrição

Unidade

36W DIN Rail alimentação industrial

GWS-DP36-48

DIN Rail 36W único conjunto de alimentação de saída

Tensão de entrada AC100V ~ 240V 50-60Hz, 0.56A

Saída Tensão: DC48V, 0.75A

Operação Temperatura:-40 ℃ a + 70 ℃

Alimentação industrial trilho DIN 60W

GWS-DP60-48

DIN Rail 60W único conjunto de alimentação de saída

Tensão de entrada: AC100V ~ 240V 50-60Hz, 1.0A

Saída Tensão: DC48V, 1.25A

Operação Temperatura:-40 ℃ a + 70 ℃

ESPECIFICAÇÃO TÉCNICA

Modelo	ONV-IPS33032PF
Características Interface
FixoPOrt	1 1000Base-X uplink SFP fibra porto (dados) 2 10/100/1000Base-TPOEPortos(Dados/Potência) 2 portas de alimentação DC V, redundantes em V (terminal Phoenix industrial 5P)
Porta Ethernet	O porto 1-2 pode apoiar a auto-detecção 10/100/1000Base-T(X), completamente/half-duplex MDI/ MDI-X auto-adaptação
Transmissão par trançado	10BASE-T: Cat3,4,5 UTP (≤ 100 metros) 100BASE-TX: Cat5 ou UTP posterior (≤ 100 metros) 1000BASE-T: Cat5e ou UTP posterior (≤ 100 metros)
Porto fibra óptica	O porto de fibra ótica do gigabit, defeito não inclui o módulo ótico (único-modo opcional/multi-modo, única fibra/módulo ótico da fibra dupla. LC)
Cabo óptico/distância	Multi-modo: 850nm/ 0-550m, Único-modo: 1310nm/ 0-40km, 1550nm/ 0-120km.
Parâmetro do chip
Protocolo Rede	IEEE 802,3 10BASE-TPor exemplo,IEEE 802.3i 10Base-TPor exemplo,IEEE 802.3U 100Base-TXPor exemplo,IEEE 802,3Ab1000Base-T, IEEE 802.3z 1000Base-X,IEEE 802.3x
Modo Encaminhamento	Armazenar e Encaminhar (Velocidade completa do fio)
Capacidade do interruptor	12Gbps(Sem bloqueio)
Encaminhamento Taxa @ 64byte	4,46Mpps
MAC	2K
Memória Buffer	2M
JumboFRamé	9,2 K
LED Indicador	Potência: PWR(GRéen)Por exemplo,Rede: Link (SAbaixo)Por exemplo,PoE: PoE (GRéen)
PoE & Alimentação
POEPorto	Porta 1-2
Pin alimentação	1/2 ( ) 3/6 (-)
Máximo Poder Por Porta	30W, IEEE 802.3 af/às
Consumo Energia	Standby<5W, Carga máxima af<30W, a <60W
Entrada Tensão/Interface	DC48-57VPor exemplo, 5P terminal Phoenix industrial, suporte anti-reverso proteção-A.
Alimentação	Não, 48V/opcional36W ou 48V/60W Alimentação elétrica industrial
Parâmetro físico
Operação Temp/Umidade	-40#+75°CPor exemplo,5%#90% RH Não condensação
Temp/umidade do armazenamento	-40#+85 °CPor exemplo,5%#95% RH Não condensação
Dimensão(L * A * A)	11910030 milímetros
Peso líquido/bruto	0,4Quilograma/0,5Quilograma
Instalação	Desktop, 35 milímetrosDINRCauda
