VISÃO GERAL

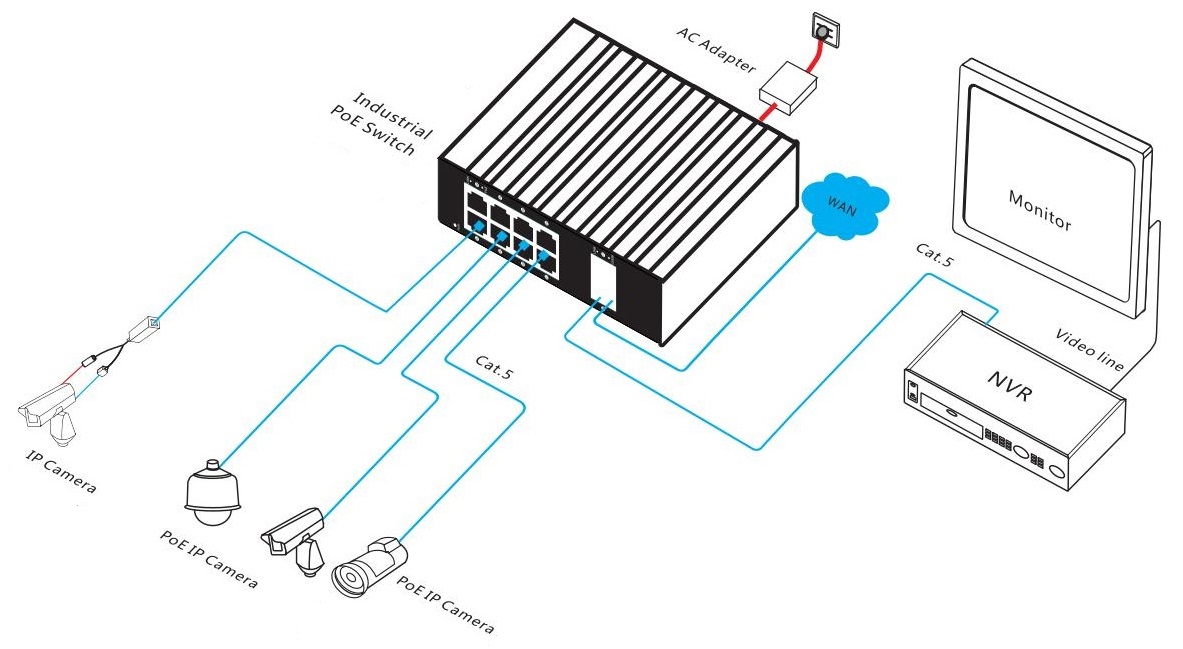

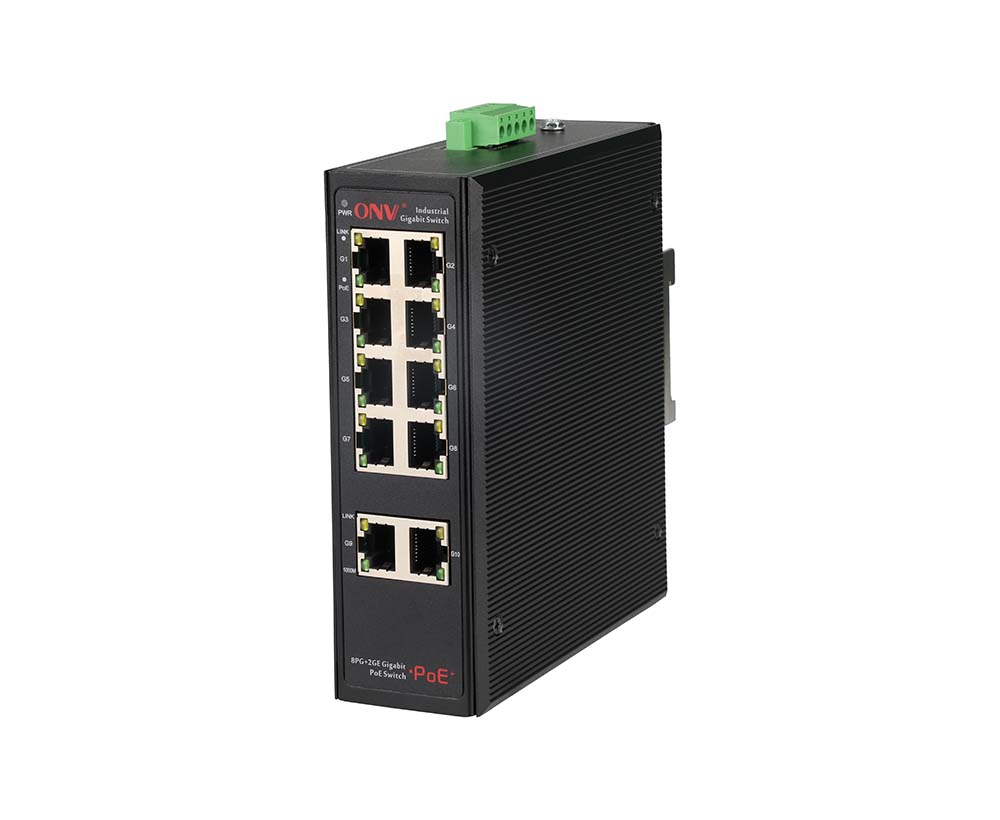

OONV-IPS33108PÉ umGIgabit industrial PoE switch desenvolvido independentemente pela ONV. Tem10* 10/100/1000Base-T adaptávelPortas RJ45. Porta 1-8Pode suportar o padrão IEEE 802.3 af/at PoE e a potência PoE de porta única de até 30W. Como um dispositivo de alimentação PoE, ele pode detectar e identificar automaticamente os dispositivos receptores de energia que atendem aos padrões e alimentá-los através do cabo de rede. Ele pode alimentar AP sem fio, câmeras IP, sensores industriais e outros dispositivos terminais PoE através do cabo de rede para atender ao ambiente de rede que requer uma fonte de alimentação PoE de alta densidade. É adequado para cenários industriais, como transporte inteligente, transporte ferroviário, indústria de energia, mineração, petróleo, transporte, metalurgia e energia verde para construir uma rede de comunicação econômica, eficiente, estável e confiável. Modo não gerenciado, plug and play, sem configuração, simples e conveniente de usar.
CARACTERÍSTICA
Gigabit fio velocidade encaminhamento
◇Apoie a transmissão deobstrução da fio-velocidade.
◇Suporte full-duplex baseado em IEEE802.3x e half-duplex com base emBPressão.
◇SSuporteGAbiquinaRJ45PortosPor exemplo,Alta velocidade e alta largura de banda para atender às necessidades de vários cenários.
Fonte alimentação Smart PoE
◇Cumprir com IEEE 802.3 af/at padrão PoE, identificar automaticamente dispositivos PoE para alimentação, e não danificar dispositivos não-PoE.
◇8* As portas 10/100/1000Base-T RJ45 podem suportar a fonte de alimentação PoE para atender às necessidades da fonte de alimentação PoE em vários cenários no campo industrial.
◇O sistema prioritário para a porta PoE fornecerá energia à porta de nível de alta prioridade primeiro quando o orçamento de energia for insuficiente e evitará o excesso de trabalho do dispositivo.
Estável e confiável
◇CCC, CE, FCC, RoHS.
◇O painel amigável pode mostrar o status do dispositivo através do indicador LED de PWR,Ligação, EPoE.
◇Baixo consumo de energia, carcaça de liga de alumínio e excelente dissipação de calor para garantir a operação estável do interruptor.

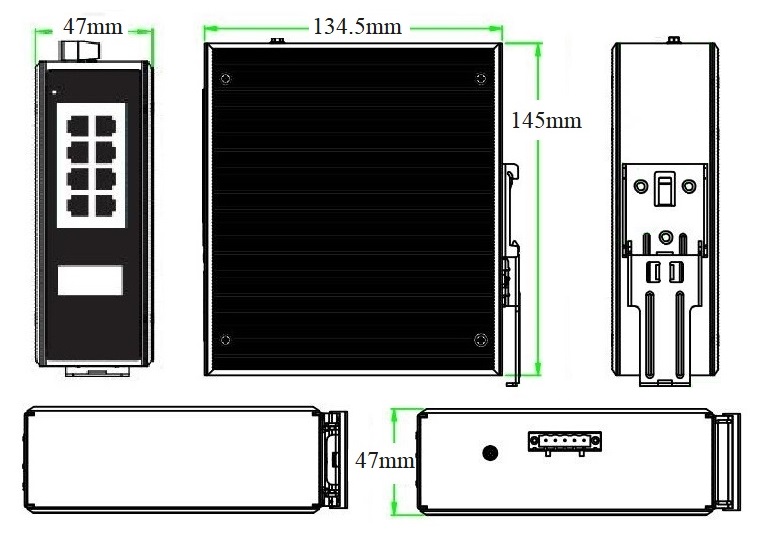

DIMENSÃO
INFORMAÇÕES DE ENCOMENDA
|
Modelo |
Descrição |
RecomendadoPPoderSUpply |
|
ONV-IPS33108P |
Interruptor PoE industrial não gerenciado com portas 10*10/100/1000M RJ45. A porta 1-8 pode suportar o padrão IEEE 802.3 af/at PoE. Pode suportar entrada de alimentação redundante DC dupla (conexão terminal Phoenix) e montagem em trilho DIN. |
120W/240W |
|
Nota:A fonte de alimentação não está incluída e precisa ser comprada. |
||
LISTA DE EMBALAGEM
|
Lista embalagem |
Conteúdo |
Quantidade |
Unidade |
|
Switch PoE industrial Gigabit de 10 portas |
1 |
Definir |
|
|
Guia do usuário |
1 |
PC |
|
|
Cartão Garantia e Certificado de Conformidade |
1 |
PC |
PFORNECIMENTO OWER
|
Produto |
Modelo |
Descrição |
Unidade |
|
Adaptador do poder do Desktop 130W |
GWS-AP130-52 |
Único grupo do Desktop 130W de adaptador do poder da saída Tensão de entrada AC100V ~ 240V 50-60Hz, 2.3A Saída Tensão: DC52V, 2.5A Operação Temperatura: -20 ℃ a 65 ℃ |
PC |
|
Adaptador do poder do Desktop 250W |
GWS-AP250-52 |
Único grupo do Desktop 250W de adaptador do poder da saída Tensão de entrada AC100V ~ 240V 50-60Hz, 3.5A Saída Tensão: DC52V, 4.8A Operação Temperatura: -20 ℃ a 65 ℃ |
PC |
|
Fonte alimentação industrial trilho DIN 120W |
GWS-DP120-48 |
DIN Rail 120W único conjunto de alimentação de saída Tensão de entrada AC100V ~ 240V 50-60Hz, 2.3A Saída Tensão: DC48V, 2.5A Operação Temperatura: -40 ℃ a 70 ℃ |
PC |
|
Alimentação industrial trilho DIN 240W |
GWS-DP240-48 |
DIN Rail 240W único conjunto de alimentação de saída Tensão de entrada AC100V ~ 240V 50-60Hz, 3.0A Saída Tensão: DC48V, 5.0A Operação Temperatura: -40 ℃ a + 70 ℃ |
PC |
PRODUTO RELACIONADO
|
Modelo |
Descrição |
|
ONV-IPS33064P |
Interruptor PoE industrial não gerenciado com portas RJ45 6*10/100/1000M. A porta 1-4 pode suportar o padrão IEEE 802.3 af/at PoE. Pode suportar entrada de alimentação redundante DC dupla (conexão terminal Phoenix) e montagem em trilho DIN. |
|
ONV-IPS33064PFG |
PoE industrial não gerenciadoFibraInterruptor com 5*10/100/1000M portas RJ45 e 1*1000M uplink porta de fibra SFP. A porta 1-4 pode suportar o padrão IEEE 802.3 af/at PoE. Pode suportar entrada de alimentação redundante DC dupla (conexão terminal Phoenix) e montagem em trilho DIN. |
|
ONV-IPS33064PF |
PoE industrial não gerenciadoFibraInterruptor com 4*10/100/1000M portas RJ45 e 2*1000M uplink portas de fibra SFP. A porta 1-4 pode suportar o padrão IEEE 802.3 af/at PoE. Pode suportar entrada de alimentação redundante DC dupla (conexão terminal Phoenix) e montagem em trilho DIN. |
|
ONV-IPS33108PF |
PoE industrial não gerenciadoFibraInterruptor com 8*10/100/1000M portas RJ45 e 2*1000M uplink portas de fibra SFP. A porta 1-8 pode suportar o padrão IEEE 802.3 af/at PoE. Pode suportar entrada de alimentação redundante DC dupla (conexão terminal Phoenix) e montagem em trilho DIN. |
|
ONV-IPS33128PF |
PoE industrial não gerenciadoFibraInterruptor com 10*10/100/1000M portas RJ45 e 2*1000M uplink portas de fibra SFP. A porta 1-8 pode suportar o padrão IEEE 802.3 af/at PoE. Pode suportar entrada de alimentação redundante DC dupla (conexão terminal Phoenix) e montagem em trilho DIN. |
ESPECIFICAÇÃO TÉCNICA
|
Modelo |
ONV-IPS33108P |
|
Características Interface |
|
|
Porto Fixo |
8*10/100/1000Base-T PoE portas (dados/potência) 2*10/100/1000Base-T uplink portos RJ45 (dados) 2 set V , V-redundante porta de alimentação DC (5P terminal Phoenix industrial) |
|
Porta Ethernet |
O porto 1-10 pode apoiar a auto-detecção 10/100/1000Base-T(X), completamente/meio-frente e verso MDI/ MDI-X auto-adaptação |
|
Transmissão par trançado |
10BASE-T: Cat3,4,5 UTP (≤ 100 metros) 100BASE-TX: Cat5 ou UTP posterior (≤ 100 metros) 1000BASE-T: Cat5e ou UTP posterior (≤ 100 metros) |
|
Parâmetro do chip |
|
|
Protocolo Rede |
IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x |
|
Encaminhamento Moda |
Armazenar e encaminhar (velocidade total do fio) |
|
Capacidade do interruptor |
20Gbps (sem bloqueio) |
|
Encaminhamento Taxa @ 64byte |
14,88 Mpps |
|
MAC |
2K |
|
Memória Buffer |
2M |
|
Quadro Jumbo |
9,2 K |
|
Indicador LED |
Potência: PWR (verde), Rede: Link (amarelo), PoE: PoE (verde), Taxa: 1000M (verde) |
|
PoE & Alimentação |
|
|
Porto PoE |
Porta 1-8 |
|
Pin alimentação |
1/2 (+) 3/6 (-) |
|
Potência máxima PoE de porta única |
30W, IEEE 802.3 af/às |
|
Consumo Energia |
Em espera <8W, Carga máxima af<120W, a <240W |
|
Entrada Tensão/Interface |
DC48-57V, terminal industrial Phoenix 5P, suporte a proteção anti-reversa. |
|
Alimentação |
Não, 48V/120W opcional ou 48V/240W fonte de alimentação industrial |
|
Parâmetro físico |
|
|
Operação Temp/Umidade |
-40 ~ + 80 °C, 5% ~ 90% RH Sem condensação |
|
Temp/umidade do armazenamento |
-40 ~ + 85 °C, 5% ~ 95% RH Sem condensação |
|
Dimensão (L * W * H) |
145*134,5*47 milímetros |
|
Peso líquido/bruto |
0,9 kg/1,1 kg |
|
Instalação |

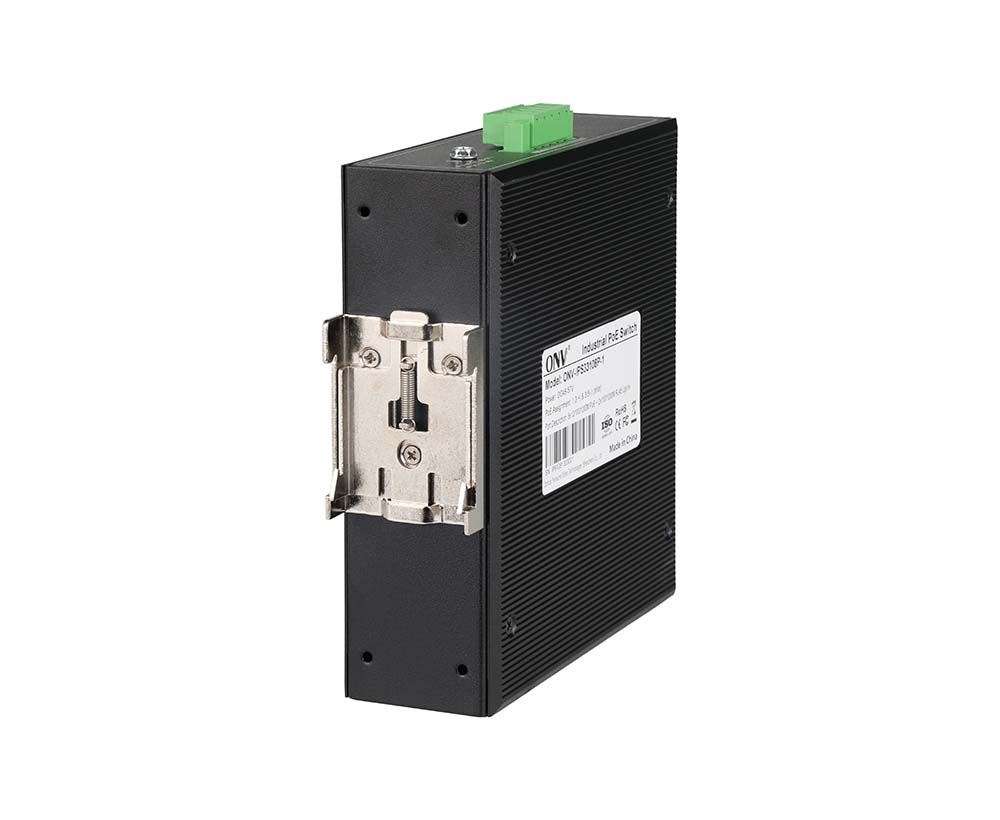

Desktop, trilho 35mm DIN |
|
Certificação & garantia |
|
|
Proteção contra raios |
IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz) FCC Parte 15/CISPR22 (EN55022): Classe A IEC61000-6-2 (Padrão Industrial Comum) IEC61000-4-9 (campo magnético pulsado): 1000A/m IEC61000-4-10 (oscilação amortecida): 30A/m 1MHz IEC61000-4-12/18 (Shockwave): CM2.5kV, DM1kV Proteção nível: IP40, Proteção contra raios: 6KV 8/20us IEC61000-4-4(EFT): Cabo de alimentação: ± 4kV, cabo de dados: ± 2kV IEC61000-4-16 (transmissão de modo comum): 30V, 300V, 1s IEC61000-4-2 (ESD): ± 8kV contato descarga, ± 15kV ar descarga IEC61000-4-6 (transmissão de radiofrequência): 10V(150kHz ~ 80MHz) IEC61000-4-8 (campo magnético da frequência do poder): 100A/m, 1000A/m, 1s-3s IEC61000-4-5 (Surge): Cabo de alimentação: CM ± 4kV/ DM ± 2kV, cabo de dados: ± 4kV |
|
MMecânicoPRobes |
IEC60068-2-6 (Anti Vibração), IEC60068-2-27 (Anti Choque), IEC60068-2-32 (Queda Livre) |
|
Certificação |
Marca CE, anúncio publicitário, CE/LVD EN62368-1, FCC peça 15 classe A, RoHS |
|
Garantia |
5 anos, manutenção vitalícia. |
