VISÃO GERAL
O ONV-IPS31032PF é um interruptor industrial PoE 10/100M desenvolvido independentemente pela ONV. Tem 2*10/100M RJ45 portos e 1*155M uplink o porto da fibra do SC. A porta 1-2 pode suportar o padrão IEEE 802.3 af/at PoE e a potência PoE de porta única atinge 30W. Como um dispositivo de alimentação PoE, ele pode detectar e reconhecer automaticamente o equipamento receptor de energia que atende ao padrão e fornecer energia através do cabo de rede. Ele pode fornecer energia para dispositivos terminais PoE, como AP sem fio, câmeras IP e sensores industriais através do cabo de rede, e atender ao ambiente de rede que precisa de uma fonte de alimentação PoE de alta densidade. É adequado para transporte inteligente, trânsito ferroviário, indústria de energia, mineração, petróleo e transporte marítimo. Cenas industriais, como metalurgia e energia verde, formam uma rede de comunicação econômica, estável e confiável. Modo não gerenciado, plug and play, sem configuração, fácil de usar.
CARACTERÍSTICA
Acesso 10/100M
◇Apoie a transmissão deobstrução da fio-velocidade.
◇Suporte full-duplex baseado em IEEE802.3x e half-duplex baseado emBPressão.
◇SSuporte 10/100RJ45 MPortoESC 155MCombinação de porta de fibra, que permite aos usuários criar redes flexíveis para atender às necessidades de vários cenários.
InteligenteAlimentação PoE
◇Cumprir com IEEE 802.3 af/at padrão PoE, identificar automaticamente dispositivos PoE para alimentação, e não danificar dispositivos não-PoE.
◇2* 10/100Base-TXPorto RJ45Suporte PoE alimentaçãoPara atender às necessidades de fornecimento de energia PoE em vários cenários no campo industrial.
◇Sistema prioritário para porta PoE, ele fornecerá energia à porta de nível de alta prioridade primeiro quando o orçamento de energia for insuficiente e evitará o excesso de trabalho do dispositivo.
SMesaANdREliable
◇CCC, CE, FCC, RoHS.
◇O painel de fácil utilização pode mostrar o status do dispositivo através do indicador LED de PWR, Link e PoE.
◇Baixo consumo de energiaCarcaça da liga de alumínio e dissipação de calor excelente para assegurar a operação estável do interruptor.

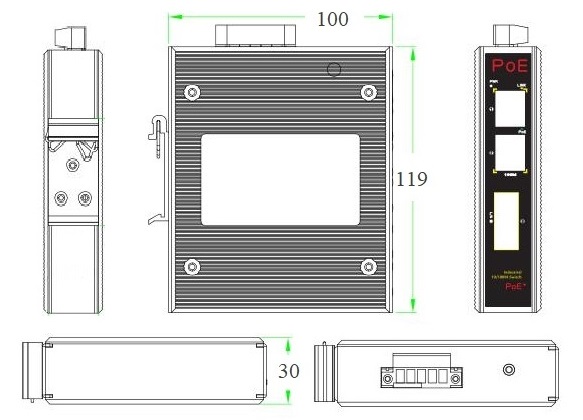

DIMENSÃO
INFORMAÇÕES DE ENCOMENDA
|
Modelo |
Descrição |
Fonte alimentação recomendada |
|
ONV-IPS31032PF |
Interruptor PoE industrial não gerenciado com portas RJ45 2*10/100M e 1*155M uplink porta de fibra SC (módulo óptico duplo de fibra única 1310nm/20km). Porta 1-2 pode suportar IEEE 802.3 af/no padrão PoE. Pode suportar entrada de alimentação redundante DC dupla e montagem em trilho DIN. |
36W/60W |
|
ONV-IPS31032PF-M |
Interruptor PoE industrial não gerenciado com portas RJ45 2*10/100M e 1*155M uplink porta de fibra SC (módulo óptico de fibra dupla multimodo 850nm/0.5km ou 1310nm/2km). Porta 1-2 pode suportar IEEE 802.3 af/no padrão PoE. Pode suportar entrada de alimentação redundante DC dupla e montagem em trilho DIN. |
36W/60W |
|
ONV-IPS31032PF-A |
Interruptor PoE industrial não gerenciado com portas RJ45 2*10/100M e 1*155M uplink porta de fibra SC (módulo óptico de fibra única de modo único 1310nm/20km). Porta 1-2 pode suportar IEEE 802.3 af/no padrão PoE. Pode suportar entrada de alimentação redundante DC dupla e montagem em trilho DIN. |
36W/60W |
|
ONV-IPS31032PF-B |
Interruptor PoE industrial não gerenciado com portas RJ45 2*10/100M e 1*155M uplink porta de fibra SC (módulo de fibra óptica monomodo 1550nm/20km). Porta 1-2 pode suportar IEEE 802.3 af/no padrão PoE. Pode suportar entrada de alimentação redundante DC dupla e montagem em trilho DIN. |
36W/60W |
|
Nota:A fonte de alimentação não está incluída e precisa ser comprada. |
||
LISTA DE EMBALAGEM
|
Lista embalagem |
Conteúdo |
Quantidade |
Unidade |
|
Interruptor PoE industrial de 3 portas 10/100M |
1 |
Definir |
|
|
Guia do usuário |
1 |
PC |
|
|
Cartão Garantia |
1 |
PC |
PFORNECIMENTO OWER
|
Produto |
Modelo |
Descrição |
Unidade |
|
36W DIN Rail alimentação industrial |
GWS-DP36-48 |
DIN Rail 36W único conjunto de alimentação de saída Tensão de entrada AC100V ~ 240V 50-60Hz, 0.56A Saída Tensão: DC48V, 0.75A Operação Temperatura:-40 ℃ a 70 ℃ |
PC |
|
Alimentação industrial trilho DIN 60W |
GWS-DP60-48 |
DIN Rail 60W único conjunto de alimentação de saída Tensão de entrada: AC100V ~ 240V 50-60Hz, 1.0A Saída Tensão: DC48V, 1.25A |
ESPECÍFICO TÉCNICOATIVO
|
Modelo |
ONV-IPS31032PF |
|
Características Interface |
|
|
FixoPOrt |
1*155M uplink fibra SC porto (dados) 2*10/100Base-TX portas PoE (dados/potência) 2 set V , V-redundante porta de alimentação DC (5P terminal Phoenix industrial) |
|
Porta Ethernet |
O porto 1-2 pode apoiar a auto-detecção 10/100Base-TX, completamente/half-duplex MDI/ MDI-X auto-adaptação |
|
Transmissão par trançado |
10BASE-T: Cat3,4,5 UTP (≤ 100 metros) 100BASE-T: Cat5e ou UTP posterior (≤ 100 metros) |
|
Porto fibra óptica |
O módulo ótico é fibra dupla 20km do único-modo, porto do SC. (Única fibra opcional do único-modo e módulo ótico duplo da fibra do multi-modo) |
|
Cabo óptico/distância |
Multi-modo: 850nm/ 0-500m, Único-modo: 1310nm/ 0-40km, 1550nm/ 0-120km |
|
Parâmetro do chip |
|
|
Protocolo Rede |
IEEE 802,3 10BASE-TPor exemplo,IEEE 802.3i 10Base-TPor exemplo,IEEE 802.3U 100Base-TXPor exemplo,IEEE Base 802.3u 100FX, IEEE 802.3x |
|
Modo Encaminhamento |
Armazenar e Encaminhar (Velocidade completa do fio) |
|
Capacidade do interruptor |
1,0Gbps(Sem bloqueio) |
|
Encaminhamento Taxa @ 64byte |
0,43Mpps |
|
MAC |
1K |
|
Memória Buffer |
512K |
|
JumboFRamé |
1536bytes |
|
LED Indicador |
PoweR: RAP(GRéen)Por exemplo,Rede: Link (SAbaixo)Por exemplo,PoE: PoE (GRéen) |
|
PoE & Alimentação |
|
|
POEPorto |
Porta 1-2 |
|
Pin alimentação |
1/2 ( ) 3/6 (-) |
|
Máximo Poder Por Porta |
30W, IEEE 802.3 af/a |
|
Consumo Energia |
Aguardem<3WPor exemplo,Carga completaAf <36W, a <60W |
|
Entrada Tensão/Interface |
DC48-57VPor exemplo, 5P terminal Phoenix industrial, suporte anti-reverso proteção-A. |
|
Alimentação |
Não, 48V/opcional36W ou 48V/60W Alimentação elétrica industrial |
|
Parâmetro físico |
|
|
Operação TPEM- Umidade |
-40#+75°CPor exemplo,5%#90% RH Não condensação |
|
Armazenamento TPEM- Umidade |
-40#+85 °CPor exemplo,5%#95% RH Não condensação |
|
Dimensão(L * A * A) |
119*100*30 milímetros |
|
Peso líquido/bruto |
0,4Quilograma/0,5Quilograma |
|
Instalação |
Desktop, 35 milímetrosDINRCauda |
|
Certificação & garantia |
|
