Interruptor PoE industrial gerenciado L2 de 6 portas 10/100M-Comutador PoE Industrial

Interruptor PoE industrial gerenciado L2 de 6 portas 10/100M

Modelo： ONV-IPS31064PFM

L2 gerenciado industrial PoE interruptor de fibra com 4*10/100M portas RJ45 e 2*10/100/1000M uplink portas RJ45 e 2*100/1000M uplink SFP fibra combo portas. A porta 1-4 pode suportar o padrão IEEE 802.3 af/at PoE. Pode suportar entrada de alimentação redundante DC dupla e montagem trilho DIN.

Quero fazer um inquérito para

Síntese
Especificação técnica
Aplicação
Documentos
Produtos relacionados

VISÃO GERAL

O ONV-IPS31064PFM é um interruptor de fibra PoE industrial gerenciado 10/100M desenvolvido independentemente pela ONV. Tem portas RJ45 adaptáveis 4*10/100Base-TX e portas RJ45 uplink 2*10/100/1000Base-T e portas combinadas 2*100/1000Base-X Fiber SFP. A porta 1-4 pode suportar o padrão IEEE 802.3 af/at PoE e a potência PoE de porta única atinge 30W. Como um dispositivo de alimentação PoE, ele pode detectar e reconhecer automaticamente dispositivos receptores de energia que atendem ao padrão e fornecem energia através do cabo de rede. Ele pode fornecer energia para equipamentos terminais PoE, como AP sem fio, câmera IP, VoIP e sensores industriais através do cabo de rede. Ele também atende ao ambiente de rede que precisa de alimentação PoE de alta densidade. É adequado para transporte inteligente, trânsito ferroviário, indústria de energia, mineração, petróleo e cenas industriais, como transporte marítimo, metalurgia e construção de energia verde, formando uma rede de comunicação econômica, estável e confiável.

O ONV-IPS31064PFM adota uma nova geração de plataformas de hardware e software de alto desempenho. Pode suportar mecanismos de proteção de segurança, políticas ACL/ QoS e funções VLAN e é fácil de gerenciar e manter.

CARACTERÍSTICA

10/100M acesso

◇Apoie a transmissão deobstrução da fio-velocidade.

◇Suporte full-duplex baseado em IEEE802.3x e half-duplex baseado emBPressão.

◇SSuporteRJ45 10/100MPortoEGigabitCombo pOrtCombinação, que permite aos usuários criar redes de forma flexível para atender às necessidades de vários cenários.

Fonte alimentação Smart PoE

◇Gerenciamento de rede PoE, alocação de energia da porta PoE, configuração de prioridade, visualização do status da porta, programação etc.

◇Cumprir com IEEE 802.3 af/at padrão PoE, identificar automaticamente dispositivos PoE para alimentação, e não danificar dispositivos não-PoE.

◇A porta PoE suporta o mecanismo prioritário. Quando a energia restante é insuficiente, a energia da porta de alta prioridade é dada prioridade para evitar a sobrecarga do dispositivo.

◇4 *10/100Base-TXAs portas RJ45 suportam energia PoE, atendendo aos requisitos de energia PoE de monitoramento de segurança, sistemas de automação industrial, cobertura sem fio e outros cenários.

ForteCapacidade do processamento do negócio

◇ApoioIEEE802.1Q VLAN, os usuários podem flexivelmenteDivisão VLAN e configuração QinQ.

◇Suporte STP/RSTP/MSTP produção árvore protocolo para eliminar camada2 loops e realizar backup link.

◇Suporte estáticoE agregação dinâmica para aumentar efetivamente a largura de banda do link, realizar balanceamento de carga, backup do link e melhorar a confiabilidade do link.

◇Apoie QoS, porta-baseado, 802.1P-baseado e DSCP-baseado três modos da prioridade e quatro algoritmos de programação da fila: Equ, SP, WRR, e SP WRR.

◇Apoie o ACL para filtrar pacotes de dados configurando operações e permissões correspondentes do tempo do processamento da regra, e forneça políticas flexíveis do controle de acesso da segurança.

◇Suporte IGMP V1/V2/V3 multicast protocolo, IGMP Snooping atende multi-terminal de alta definição de vigilância por vídeo e vídeo conferência acesso requisitos.

Segurança

◇Porto isolamento e tempestade controle.

◇Porta MAC IP VLAN quádrupla combinação flexível ligação função.

◇A autenticação 802.1X fornece funções de autenticação para computadores LAN e controla o status de autorização das portas controladas de acordo com os resultados da autenticação.

Estável e confiável

◇CCC, CE, FCC, RoHS.

◇O painel de fácil utilizaçãoPode mostrar o status do dispositivo através do indicador LED de PWR, Link, EPoE.

◇Baixo consumo de energia, carcaça de liga de alumínio e excelente dissipação de calor para garantir o funcionamento estável do interruptor.

FácilO & MGestão

◇Suporta monitoramento CPU e memória monitoramento.

◇Suporta HTTPS, SSLV3, SSHV1/V2 e outros métodos de criptografia, tornando o gerenciamento mais seguro.

◇Suporte a gerenciamento de rede Web, SNMP V1/V2/V3 e outros gerenciamento e manutenção diversificados.

◇Suporte RMON, log do sistema e estatísticas de tráfego portuário para facilitar a otimização e transformação da rede.

◇Suporte LLDP para facilitar o sistema de gerenciamento de rede para consultar e julgar o status de comunicação do link.

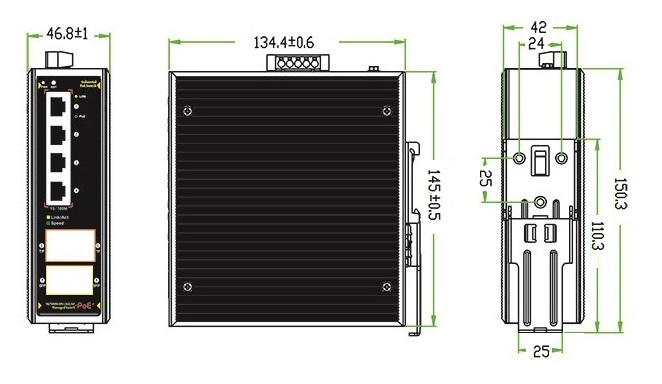

DIMENSÃO

INFORMAÇÕES DE ENCOMENDA

Modelo	Descrição	Fonte alimentação recomendada
ONV-IPS31064PFM	L2 gerenciado industrial PoE interruptor de fibra com 410/100M portas RJ45 e 210/100/1000M uplink portas RJ45 e 2*100/1000M uplink SFP fibra combo portas. A porta 1-4 pode suportar o padrão IEEE 802.3 af/at PoE. Pode suportar entrada de alimentação redundante DC dupla e montagem em trilho DIN.	60W/120W
Nota:O módulo óptico e a fonte de alimentação não estão incluídos e precisam ser comprados.

LISTA DE EMBALAGEM

Lista embalagem	Conteúdo	Quantidade	Unidade
	Switch PoE industrial gerenciado de 6 portas 10/100M	1	Definir
	Guia do usuário	1	PC
	Cartão Garantia e Certificado de Conformidade	1	PC

MÓDULO ÓPTICO

Produto	Modelo	Descrição	Unidade
1,25GÓpticaMódulo	2630-G	Módulo ótico industrial de SFP, fibra dupla 850nm do multi-modo 1.25G, distância de transmissão: 550m,Interface LC, suporta função DDM e hot plugging.	PC
	2632-G	Módulo ótico industrial de SFP, fibra dupla 1310nm do único-modo 1.25G, distância de transmissão: 20km,Interface LC, suporta função DDM e hot plugging.	PC
	2612-T-G	Módulo ótico industrial de SFP, fibra TX1310nm/do único-modo 1.25GRX1550nm, transmissão distância: 20km,Interface LC, suporta função DDM e hot plugging.	PC
	2613-R-G	Módulo ótico industrial de SFP, fibra TX1550nm/do único-modo 1.25GRX1310nm, transmissão distância: 20km,Interface LC, suporta função DDM e hot plugging.	PC
	2612-T-SC-G	Módulo ótico industrial de SFP, fibra TX1310nm/do único-modo 1.25GRX1550nm, transmissão distância: 20km,SInterface C, suporta função DDM e hot plugging.	PC
	2613-R-SC-G	Módulo ótico industrial de SFP, fibra TX1550nm/do único-modo 1.25GRX1310nm, transmissão distância: 20km,SInterface C, suporta função DDM e hot plugging.	PC

PFORNECIMENTO OWER

Produto

Modelo

Descrição

Unidade

Alimentação industrial trilho DIN 60W

GWS-DP60-48

DIN Rai 60W único conjunto de alimentação de saída

Tensão de entrada: AC100V-240V 50-60Hz 1.0A

Saída Tensão: DC48V, 1.25A

Operação Temperatura:-40 ℃ a + 70 ℃

Fonte alimentação industrial trilho DIN 120W

GWS-DP120-48

DIN Rail 120W único conjunto de alimentação de saída

Tensão de entrada: AC100V-240V 50-60Hz 2.3A

Saída Tensão: DC48V, 2.5A

Operação Temperatura: -40 ℃ a + 70 ℃

PRODUTO RELACIONADO

Modelo	Descrição
ONV-IPS31108PFM	L2 gerenciado industrial PoE interruptor de fibra com 810/100M portas RJ45 e 210/100/1000M uplink portas RJ45 e 2*100/1000M uplink SFP fibra combo portas. A porta 1-8 pode suportar o padrão IEEE 802.3 af/at PoE. Pode suportar entrada de alimentação redundante DC dupla e montagem em trilho DIN.
ONV-IPS33064PFM	L2 + gerenciado industrial PoE fiber switch com 410/100/1000M portas RJ45 e 2100/1000M uplink portas de fibra SFP. A porta 1-4 pode suportar o padrão IEEE 802.3 af/at PoE. Pode suportar entrada de alimentação redundante DC dupla e montagem em trilho DIN.
ONV-IPS33084PFM	L2 + gerenciado industrial PoE fiber switch com 410/100/1000M portas RJ45 e 4100/1000M uplink portas de fibra SFP. A porta 1-4 pode suportar o padrão IEEE 802.3 af/at PoE. Pode suportar entrada de alimentação redundante DC dupla e montagem em trilho DIN.
ONV-IPS33108PFM	L2 + gerenciado industrial PoE fiber switch com 810/100/1000M portas RJ45 e 2100/1000M uplink portas de fibra SFP. A porta 1-8 pode suportar o padrão IEEE 802.3 af/at PoE. Pode suportar entrada de alimentação redundante DC dupla e montagem em trilho DIN.
ONV-IPS33148PFM	L2 + gerenciado industrial PoE fibra interruptor com 1010/100/1000M portas RJ45 e 4100/1000M uplink portas de fibra SFP. A porta 1-8 pode suportar o padrão IEEE 802.3 af/at PoE. Pode suportar entrada de alimentação redundante DC dupla e montagem em trilho DIN.
ONV-IPS33168PFM	L2 + gerenciado industrial PoE fibra interruptor com 810/100/1000M portas RJ45 e 8100/1000M uplink portas de fibra SFP. A porta 1-8 pode suportar o padrão IEEE 802.3 af/at PoE. Pode suportar entrada de alimentação redundante DC dupla e montagem em trilho DIN.
ONV-IPS33168PFM-4GF	L2 + gerenciado industrial PoE interruptor de fibra com 1210/100/1000M portas RJ45 e 4100/1000M uplink portas de fibra SFP. A porta 1-8 pode suportar o padrão IEEE 802.3 af/at PoE. Pode suportar entrada de alimentação redundante DC dupla e montagem em trilho DIN.

ESPECIFICAÇÃO TÉCNICA

Modelo	ONV-IPS31064PFM
Características Interface
Porto Fixo	410/100Base-TX portas PoE (dados/potência) 210/100/1000Base-T uplink portos RJ45 (dados) 2*100/1000Base-X uplink portos fibra SFP (porto combinado) (dados) 2 conjuntos V +, V-redundante porta de alimentação DC (5P terminal Phoenix industrial)
Porta Ethernet	O porto 1-4 pode apoiar 10/100Base-TX e o porto 5-6 pode apoiar 10/100/1000Base-T(X) auto-detecção, completamente/meio-duplex MDI/ MDI-X auto-adaptação
Transmissão par trançado	10BASE-T: Cat3,4,5 UTP (≤ 100 metros) 100BASE-TX: Cat5 ou UTP posterior (≤ 100 metros) 1000BASE-T: Cat5e ou UTP posterior (≤ 100 metros)
Porto fibra óptica	O porto de fibra ótica do gigabit, defeito nenhum inclui o módulo ótico (único-modo opcional/multi-modo, única fibra/módulo ótico da fibra dupla. LC)
Cabo óptico/distância	Multi-modo: 850nm/ 0-500m, Único-modo: 1310nm /0-40km, 1550nm/ 0-120km.
Parâmetro do chip
Protocolo Rede	IEEE 802,3 10BASE-T, IEEE 802,3i 10Base-T, IEEE 802,3u 100Base-TX,IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x
Modo Encaminhamento	Armazenar e encaminhar (velocidade total do fio)
Capacidade do interruptor	14,8 Gbps
Encaminhamento Taxa @ 64byte	3,57 Mpps
CPU(Hz)	150M
DRAM	256M
FLASH	128M
MAC	16K
Memória Buffer	4M
Quadro Jumbo	10K
Indicador LED	POE: PoE (verde), Taxa: Velocidade (verde), Potência: PWR (verde), Rede: Link, Link/Act (amarelo)
PoE & Alimentação
Porto PoE	Porta 1-4
Gestão PoE	Início do atraso de energia, trabalho PoE e agendamento do tempo Porto PoE funcionando status display, Porto PoE saída potência distribuição
Pin alimentação	1/2(+) 3/6 (-)
Poder máximo pelo porto	30W, IEEE 802.3 af/às
Consumo Energia	Em espera <8W, Carga máxima af<60W, a <120W
Entrada Tensão/Interface	DC48-57V, terminal industrial Phoenix 5P, suporte a proteção anti-reversa.
Alimentação	Não, 48V/60W opcional ou 48V/120W fonte de alimentação industrial
Parâmetro físico
Operação TPEM/Umidade	-40 ~ + 75 °C, 5% ~ 90% RH Sem condensação
Armazenamento TPEM/Umidade	-40 ~ + 85 °C, 5% ~ 95% RH Sem condensação
Dimensão (L * W * H)	145134,547 milímetros
Peso líquido/bruto	0,7 kg/0,9 kg
Instalação	Desktop, trilho 35mm DIN
Certificação & garantia
Proteção contra raios	Proteção nível: IP40 Proteção contra raios: 6KV 8/20us IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz) FCC Parte 15/CISPR22 (EN55022): Classe A IEC61000-6-2 (Padrão Industrial Comum) IEC61000-4-9 (campo magnético pulsado): 1000A/m IEC61000-4-10 (oscilação amortecida): 30A/m 1MHz IEC61000-4-12/18 (onda de choque): CM 2.5kV, DM 1kV IEC61000-4-4(EFT): Cabo do poder: ± 4kV; cabo dos dados: ± 2kV IEC61000-4-16 (transmissão de modo comum): 30V, 300V,1s IEC61000-4-2 (ESD): ± 8kV contato descarga, ± 15kV ar descarga IEC61000-4-6 (transmissão de radiofrequência): 10V(150kHz ~ 80MHz) IEC61000-4-8 (campo magnético da frequência do poder): 100A/m, 1000A/m, 1s-3s IEC61000-4-5 (Surge): Cabo de alimentação: CM ± 4kV/ DM ± 2kV, cabo de dados: ± 4kV
Propriedades mecânicas	IEC60068-2-6 (Anti Vibração), IEC60068-2-27 (Anti Choque) IEC60068-2-32 (queda livre)
Certificação	O CCC, marca do CE, anúncio publicitário, EN62368-1 de CE/LVD, FCC parte 15 classifica A, RoHS
Garantia	5 anos, manutenção vitalícia.
Recurso Gerenciamento Rede
Interface	Controle de fluxo IEEE802.3x (Full duplex) Transmita controle contra tempestades baseado na velocidade do porto Limite a taxa de tráfego de pacotes nas portas de entrada e saída com mini granularidade 16Kbps
VLAN	IEEE802.1q, VLAN baseada em porta (4K), VLAN baseada em protocolo, configuração QinQ
Agregação portuária	LACP, agregação manual, grupos de agregação Max 3 e 8 portas por grupo.
Árvore tensão	STP (IEEE802.1d), RSTP (IEEE 802.1w), MSTP (IEEE 802.1s)
Multicast	MLD Snooping, Multicast VLAN, log-out rápido IGMP Snooping v1/v2/v3, máximo 64 grupos multicast
Espelhamento Porto	Espelhamento bidirecional dos dados baseado na porta
QoS	Diff-Rev QoS, 8 * filas de saída de cada porta Algoritmo Agendamento Fila (SP, WRR, SP WRR) 802.1p/DSCP mapeamento prioridade, Priority Mark/Observação
LCA	A função de filtragem de pacotes L2-L4 pode corresponder aos primeiros 80 bytes do pacote e fornecer ACL com base no endereço MAC de origem, endereço MAC de destino, endereço IP de origem, endereço IP de destino, endereço IP, endereço IP, tipo de protocolo IP, intervalo de portas TCP/UDP, VLAN, etc.
Segurança	Função vinculante ou porta IP MAC Porto isolamento, Porto transmitir tempestade supressão
DHCP	Cliente DHCP, Snooping DHCP, Relé DHCP
Sistema	Recuperação de uma tecla, relógio NTP, log do trabalho do sistema SNMP V1/V2/V3, Web Network Management (https)
