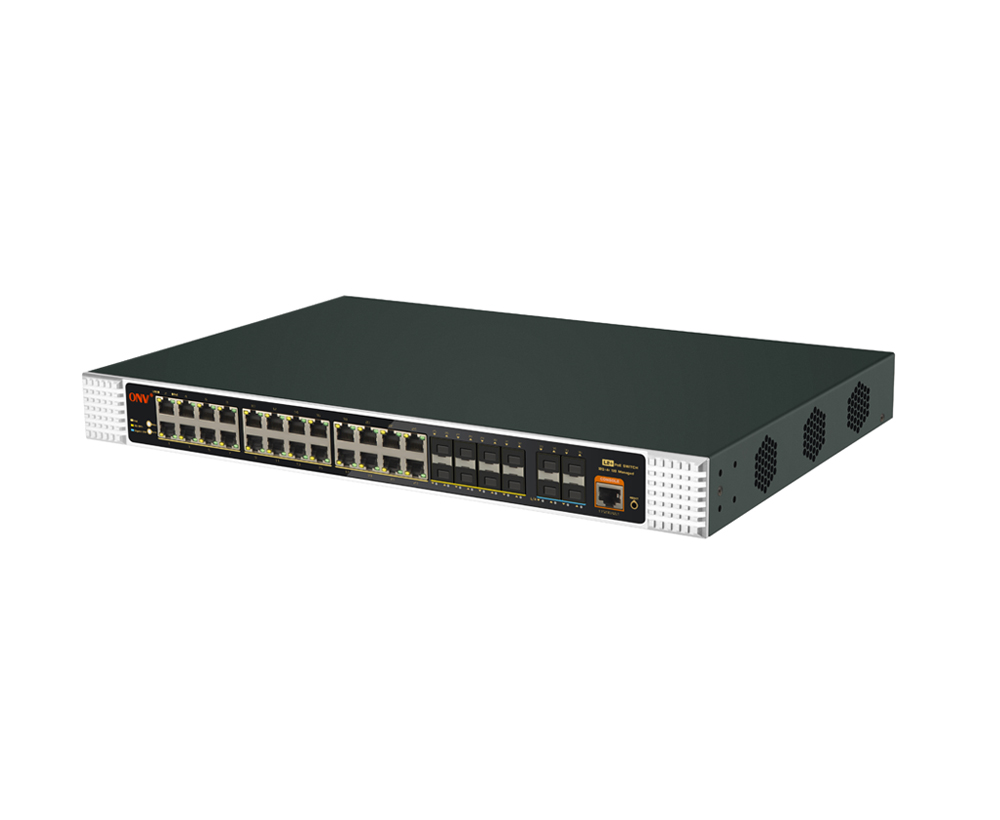

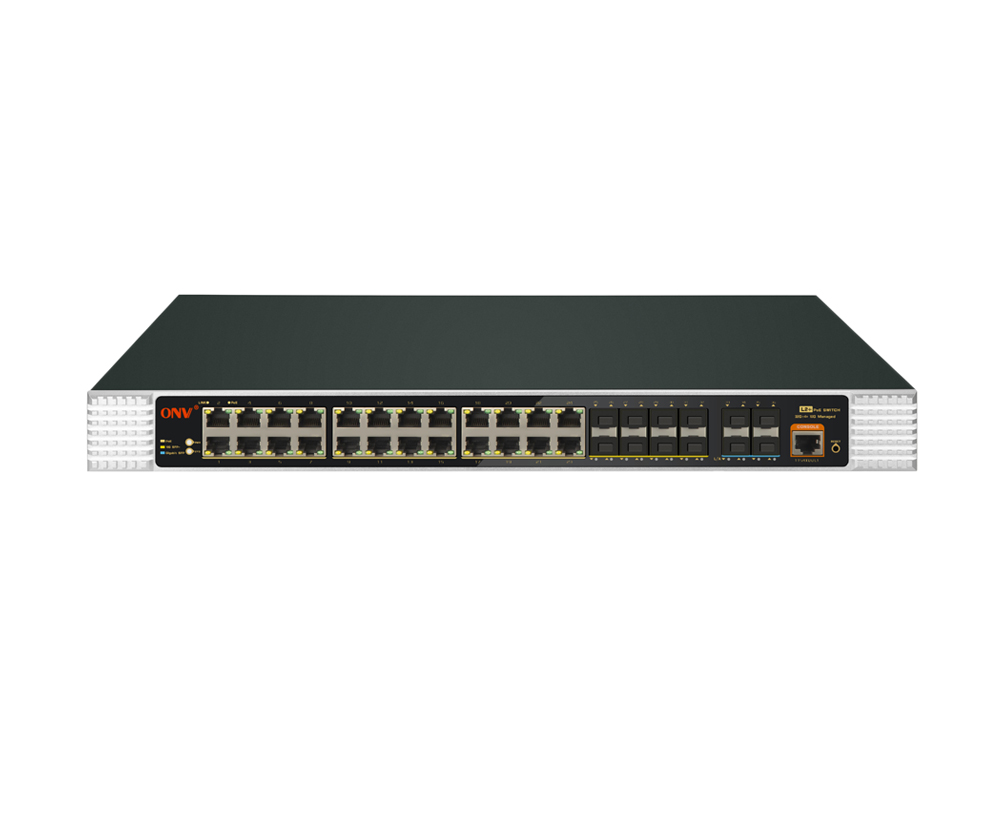

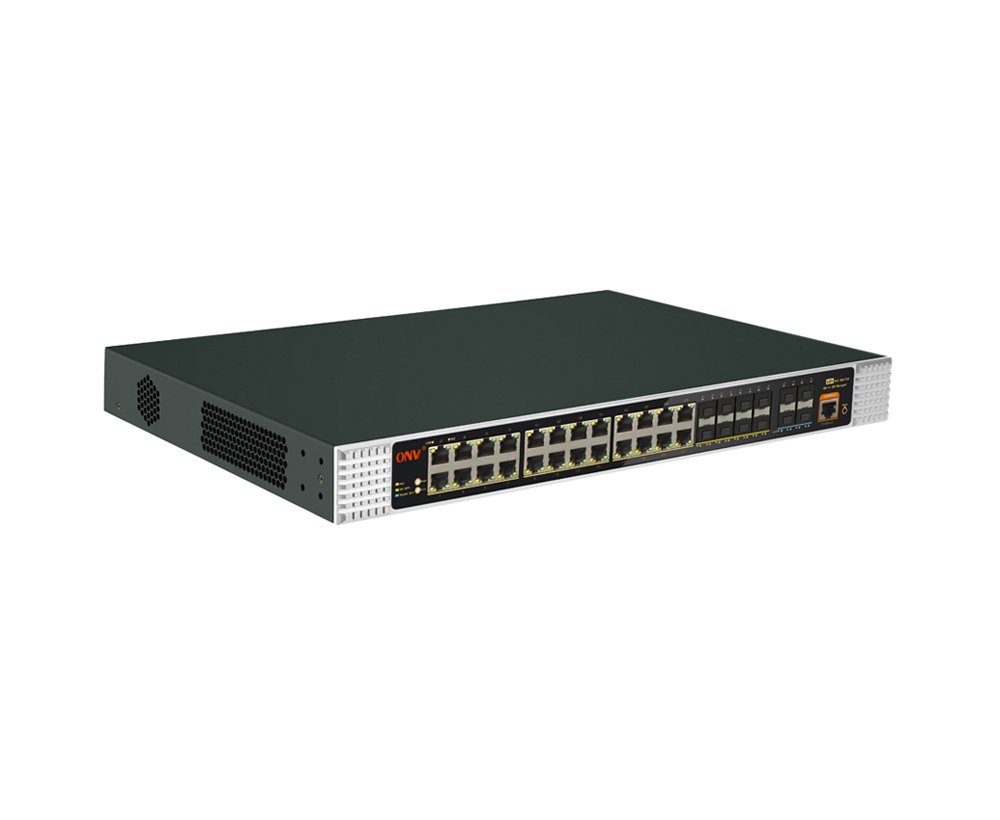

10G uplink 36 portas L2 gerenciado industrial PoE switch

Modelo： ONV-IPS36036PFM

L2 gerenciado industrial PoE switch com 24*10/100/1000M portas RJ45 e 8*100/1000M uplink portas de fibra SFP e 4*1/10G uplink portas de fibra SFP. Porta 1-24 pode suportar IEEE 802.3 af/no padrão PoE. É fonte de alimentação 400W incorporado e instalação do armário 1U/19 ”.

Quero fazer um inquérito para

Síntese
Especificação técnica

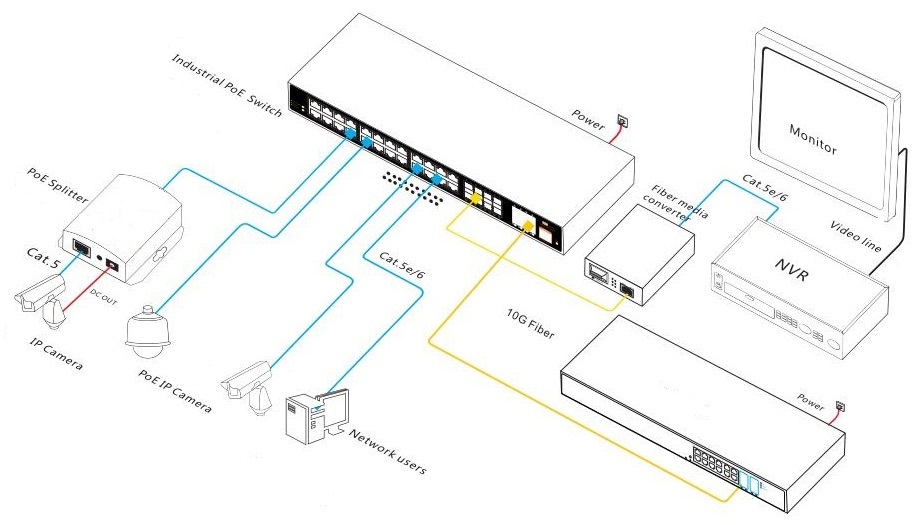

Aplicação
Documentos
Produtos relacionados

VISÃO GERAL

OONV-IPS36036PFMÉ um uplink 10GSwitch PoE industrial gerenciado independentemente desenvolvido pela ONV. Tem24* 10/100/1000Base-TAdaptávelPortas RJ45 e8* Base 100/1000XSFP fibra portas e 4*1/10GUplinkSFP + fibra portas. Porta 1-24Pode suportar o padrão IEEE 802.3 af/at PoE e a potência PoE de porta única atinge 30W. Como um dispositivo de alimentação PoE, ele pode detectar e reconhecer automaticamente o equipamento receptor de energia que atende ao padrão e fornecer energia através do cabo de rede. Ele pode fornecer energia para equipamentos terminais PoE, como AP sem fio, câmeras IP, telefones VoIP e sensores industriais através de um cabo de rede. Ele também atende ao ambiente de rede que precisa de alimentação PoE de alta densidade. É adequado para transporte inteligente, trânsito ferroviário, energia elétrica, mineração, metalurgia, energia verde e cenas industriais, como transporte, metalurgia e construção de energia verde, formando uma rede de comunicação econômica, estável e confiável.

OONV-IPS36036PFMTem a função de gerenciamento de rede L2 + para suportar o gerenciamento IPV4/IPV6, o encaminhamento completo de rotas estáticas, o mecanismo completo de proteção de segurança, a política ACL/QoS completa e as funções VLAN ricas para fácil gerenciamento e manutenção. Suporta vários protocolos de redundância STP/ RSTP/ MSTP (<50ms) e ERPS ITU-T G.8032 (<20ms) para melhorar o backup do link e a confiabilidade da rede. Quando uma rede unidirecional falha, a comunicação pode ser rapidamente restaurada para garantirCComunicação constante de aplicações. De acordo com as necessidades do aplicativo, o gerenciamento de alimentação PoE, o controle de fluxo de porta, a divisão VLAN, STP, RSTP e outras configurações do aplicativo podem ser realizados por meio de métodos de gerenciamento de rede Web, CLI e SNMP.

CARACTERÍSTICA

Linha acesso da velocidade do gigabit, uplink 1/10G SFP + fiber port

◇Apoie a transmissão deobstrução da fio-velocidade.

◇Suporte full-duplex baseado em IEEE802.3x e half-duplex baseado em contrapressão.

◇Suporte GigabitRJ45Porto e uplink1/SFP 10GFibraCombinação de portas, que permite aos usuários criar redes de forma flexível para atender às necessidades de vários cenários.

Fonte alimentação Smart PoE

◇Gerenciamento de rede PoE, alocação de energia da porta PoE, configuração de prioridade, visualização do status da porta, programação etc.

◇Cumprir com IEEE 802.3 af/at padrão PoE, identificar automaticamente dispositivos PoE para alimentação, e não danificar dispositivos não-PoE.

◇A porta PoE suporta o mecanismo prioritário. Quando a energia restante é insuficiente, a energia da porta de alta prioridade é dada prioridade para evitar a sobrecarga do dispositivo.

◇As portas 24*10/100/1000Base-T RJ45 suportam energia PoE, atendendo aos requisitos de energia PoE de monitoramento de segurança, sistemas de automação industrial, cobertura sem fio e outros cenários.

Segurança

◇Porto isolamento e tempestade controle.

◇Porta MAC IP VLAN quádrupla combinação flexível ligação função.

◇A autenticação 802.1X fornece funções de autenticação para computadores LAN e controla o status de autorização das portas controladas de acordo com os resultados da autenticação.

Capacidade forte do processamento do negócio

◇Suporte ERPS ring network e STP/RSTP/MSTP para eliminar loops de camada 2 e realizar backup de link.

◇Suporte IEEE802.1Q VLAN, os usuários podem flexivelmente dividir VLAN, Voz VLAN e configuração QinQ de acordo com suas necessidades.

◇Suporta agregação estática e dinâmica para aumentar efetivamente a largura de banda do link, realizar balanceamento de carga, backup do link e melhorar a confiabilidade do link.

◇Apoie QoS, porta-baseado, 802.1P-baseado e DSCP-baseado três modos da prioridade e quatro algoritmos de programação da fila: Equ, SP, WRR, e SP WRR.

◇Apoie o ACL para filtrar pacotes de dados configurando operações e permissões correspondentes do tempo do processamento da regra, e forneça políticas flexíveis do controle de acesso da segurança.

◇Suporte IGMP V1/V2/V3 multicast protocolo, IGMP Snooping atende multi-terminal de alta definição de vigilância por vídeo e vídeo conferência acesso requisitos.

Estável e confiável

◇CCC, CE, FCC, RoHS.

◇O painel amigável pode mostrar o status do dispositivo através do indicador LED de PWR,SYS, Link, L/A, e PoE.

◇Fonte de alimentação auto-desenvolvida, alta redundância, fornecendo uma saída de energia PoE estável e de longo prazo.

◇Consumo da baixa potência, com fã, alojamento do metal do aço galvanizado, e dissipação de calor excelente para assegurar a operação estável do interruptor.

Gestão fácil O & M

◇Monitoramento CPU, monitoramento de memória, detecção Ping e detecção de cabos.

◇HTTPS, SSLV3, SSH V1/V2 e outros métodos de criptografia tornam o gerenciamento mais seguro.

◇RMON, logs do sistema e estatísticas de tráfego portuário facilitam a otimização e transformação da rede.

◇O LLDP facilita o sistema de gerenciamento de rede para consultar e determinar o status de comunicação do link.

◇Gerenciamento de rede Web, CLI (Console, Telnet), SNMP (V1/V2/V3), Telnet e outros métodos diversificados de gerenciamento e manutenção.

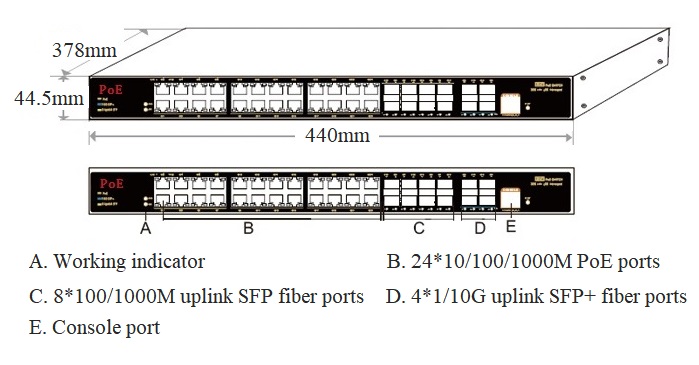

DIMENSÃO

INFORMAÇÕES DE ENCOMENDA

Modelo	Descrição	Fonte de alimentação incorporado
ONV-IPS36036PFM	L2 gerenciado industrial PoE switch com 2410/100/1000M portas RJ45 e 8100/1000M uplink portas de fibra SFP e 4*1/10G uplink portas de fibra SFP. Porta 1-24 pode suportar IEEE 802.3 af/no padrão PoE. É fonte de alimentação incorporado e 1U/19 "instalação do armário.	400W
ONV-IPS36036PFM-at		600W
Nota:O módulo óptico não está incluído e precisa ser adquirido separadamente.

LISTA DE EMBALAGEM

Lista embalagem	Conteúdo	Quantidade	Unidade
	Interruptor PoE industrial gerenciado uplink de 36 portas 10G	1	Definir
	Adaptador RJ45-DB9CCapaz	1	PC
	Cabo alimentação CA	1	PC
	Kits De Montagem (Pendurado Orelha)	1	Definir
	Guia do usuário	1	PC
	Cartão Garantia e Certificado de Conformidade	1	PC

MÓDULO ÓPTICO

Produto	Modelo	Descrição	Unidade
1,25GÓpticaMódulo	2630-G	IndustrialMódulo óptico SFP, 1.25G multi-Fibra dupla 850nm do modo, distância de transmissão: 550m, relação do LC, apoia a função do DDM e a obstrução quente.	PC
	2632-G	IndustrialMódulo óptico SFP, 1.25G único-Fibra dupla 1310nm do modo, distância de transmissão: 20km, relação do LC, apoia a função do DDM e a obstrução quente.	PC
	2612-T-G	IndustrialMódulo ótico de SFP, fibra TX1310nm/do único-modo 1.25GRX1550nm, distância de transmissão: 20km, interface LC, suporta função DDM e hot plugging.	PC
	2613-R-G	IndustrialMódulo ótico de SFP, fibra TX1550nm/do único-modo 1.25GRX1310nm, distância de transmissão: 20km, interface LC, suporta função DDM e hot plugging.	PC
	2612-TG...SC	IndustrialMódulo ótico de SFP, 1.25G, fibra TX1310nm/do único-modoRX1550nm, transmissão distância: 20km,SInterface C, suporta função DDM e hot plugging.	PC
	2613-RG...SC	IndustrialMódulo ótico de SFP, 1.25G, única fibra TX1550nm/do único-modoRX1310nm, transmissão distância: 20km,SInterface C, suporta função DDM e hot plugging.	PC
10GÓpticaMódulo	6630-G	Módulo ótico industrial de SFP +, fibra dupla 850nm do multi-modo 10G, distância de transmissão: 300m,Interface LC, suporta função DDM e hot plugging.	PC
	7832-G	Módulo ótico industrial de SFP +, fibra dupla 1310nm do único-modo 10G, distância de transmissão: 20km,Interface LC, suporta função DDM e hot plugging.	PC
	7832 33-G	Módulo ótico industrial de SFP +, única fibra TX1330nm/ RX1270nm do único-modo 10G, distância de transmissão: 20km,Interface LC, suporta função DDM e hot plugging.	PC
	7832 27-G	Módulo ótico industrial de SFP +, única fibra TX1270nm/ RX1330nm do único-modo 10G, distância da transmissão: 20km,Interface LC, suporta função DDM e hot plugging.	PC

PRODUTO RELACIONADO

Modelo	Descrição
ONV-IPS36168PFM	L2 +Switch PoE industrial gerenciado com portas RJ45 1210/100/1000M e portas de fibra 41/10G uplink SFP +. A porta 1-8 pode suportar o padrão IEEE 802.3 af/at PoE. Pode suportar entrada de alimentação redundante DC dupla (conexão terminal Phoenix) e montagem em trilho DIN.
ONV-IPS36028PFM	L2 +Switch PoE industrial gerenciado com portas RJ45 2410/100/1000M e 41/10G uplink portas de fibra SFP +. Porta 1-24 pode suportar IEEE 802.3 af/no padrão PoE. É fonte de alimentação incorporado e 1U/19 "instalação do armário.
ONV-IPS36048PFM	L2 +Switch PoE industrial gerenciado com portas RJ45 48*10/100/1000M e uplink portas de fibra SFP +. A porta 1-48 pode suportar o padrão IEEE 802.3 af/at PoE. É fonte de alimentação incorporado e 1U/19 "instalação do armário.

ESPECIFICAÇÃO TÉCNICA

Modelo	ONV-IPS36036PFM	ONV-IPS36036PFM-at
Características Interface
FixoPOrt	2 * AC100-240V entrada portas 1 * porto do console RS232 (115200, N, 8,1) 41/10G uplink SFP fibra portas (dados) 8100/1000Base-X uplink SFP fibra portas (dados) 2410/100/1000Base-T PoE portas (dados/potência) 2 DC48-57V portas de entrada (suporte a polaridade reversa)
Porta Ethernet	O porto 1-24 pode apoiar a auto-detecção 10/100/1000Base-T(X), completamente/meio-duplex MDI/ MDI-X auto-adaptação
Transmissão par trançado	10BASE-T: Cat3,4,5 UTP (≤ 100 metros) 100BASE-TX: Cat5 Horas UTP (≤ 100 metros) 1000BASE-T: Cat5e horas depois UTP (≤ 100 metros)
Porto fibra óptica	1/10G SFP porta de fibra óptica, padrão não inclui módulo óptico (opcional de modo único/multi-modo, uma fibra em dois módulos ópticos. LC)
Cabo óptico/distância	Multi-modo: 850nm/0 ~ 550m (1. 25G), 850nm/0 ~ 300m(10G), Único-modo: 1310nm/ 0-40km, 1550nm/ 0-120km.
Parâmetro do chip
Tipo Gerenciamento Rede	L2
Conexões Rede	IEEE 802. 3 libras, IEEE 802. 3i 10Base-T, IEEE 802. 3u 100Base-TX, IEEE 802. 3ab 1000Base-T, IEEE 802. 3z 1000Base X, IEEE 802. 3ae 10GBase-SR/LR, IEEE 802. 3x
Modo Encaminhamento	Loja e frente (velocidade completa do fio)
Capacidade comutação	176Gbps (sem bloqueio)
Encaminhamento Taxa @ 64byte	107,14 Mpps
CPU	500MHz
DRAM	2G
FLASH	128M
MAC	32K
Memória Buffer	32M
Quadro Jumbo	9,6 K
Indicador LED	Alimentação: PWR (amarelo), Sistema: SYS (amarelo), Rede: Link/Act (amarelo), PoE: PoE (verde), Porta de fibra: L/A (verde)
Redefinir interruptor	Sim
PoE & Alimentação
POEPorto	Porta 1 24
Gestão PoE	Configuração do limite de potência total PoE Início do atraso do poder, trabalho do PoE e programação do tempo Porto PoE trabalhando exibição status, Porto PoE saída prioridade configuração Porto PoE distribuição de potência, PoE on/off, af/at distribuição de energia
Pin alimentação	1/2( ) 3/6 (-)
Máximo Poder Por Porta	30W, IEEE 802.3 af/às
Tensão total do PWR/ Input	400W- (AC100-240V)	600W- (AC100-240V)
Consumo Energia	Em espera <40W, carga total <400W	À espera <45W, carga completa <600W
Interface entrada energia	Fonte de alimentação embutida, AC100 ~ 240V 50-60Hz, 5.0A	Fonte de alimentação embutida, AC100 ~ 240V 50-60Hz, 6.6A
Porto entrada energia	Porta do interruptor do alarme, 2 * portas de entrada AC, 2 * DC48-57V portas Design de porta de alimentação dupla entrada: prioridade de alimentação CA para suportar proteção de conexão anti-reversa e muda automaticamente para conexão DC quando a energia falha.
Parâmetro físico
Operação Temp/Umidade	-40 ~ + 80 °C, 5% ~ 90% RH sem condensação
Temp/umidade do armazenamento	-40 ~ + 85 ° C, 5% ~ 95% RH sem condensação
Dimensão(L * A * A)	44037844,5 milímetros
Peso líquido/bruto	5.5Quilograma/6.3Quilograma	6.3Quilograma/7,1Quilograma
Instalação	Desktop, 1U/19 "armário
Certificação & garantia
Proteção contra raios	IEC61000-4-3 (RS):10 V/m (80-1000MHz) FCC Parte 15/CISPR22 (EN55022): Classe A IEC61000-6-2 (Padrão Industrial Comum) IEC61000-4-9 (campo magnético pulsado): 1000A/m IEC61000-4-10 (oscilação amortecida): 30A/m 1MHz IEC61000-4-12/18 (Shockwave): CM2.5kV, DM1kV Proteção: IP30, Proteção contra raios: 6KV 8/20us IEC61000-4-4(EFT): Cabo de alimentação: ± 4kV, cabo de dados: ± 2kV IEC61000-4-16 (transmissão de modo comum): 30V, 300V, 1s IEC61000-4-2 (ESD): ± 8kV contato descarga, ± 15kV ar descarga IEC61000-4-6 (transmissão de radiofrequência): 10V(150kHz ~ 80MHz) IEC61000-4-8 (campo magnético da frequência do poder): 100A/m, 1000A/m, 1s-3s IEC61000-4-5 (Surge): Cabo de alimentação: CM ± 4kV/ DM ± 2kV, cabo de dados: ± 4kV
MMecânicoPRobes	IEC60068-2-6 (Anti Vibração), IEC60068-2-27 (Anti Choque), IEC60068-2-32 (Queda Livre)
Certificação	Marca CE, anúncio publicitário, CE/LVD EN62368-1, FCC peça 15 classe A, RoHS
Garantia	5 anos, manutenção vitalícia.
Recurso Gerenciamento Rede
Interface	Porto verde Ethernet Configuração de economia de energia Transmita controle contra tempestades baseado na velocidade do porto Proteção de temperatura, controle de fluxo IEEE 802.3x (Full duplex) O limite de velocidade do fluxo de mensagens na porta de acesso, mini tamanho de partícula é 64Kbps.
L3 Característica	Protocolo ARP max 1024 entradas Roteamento estático/roteamento padrão max 128 entradas L2 rede gestão, IPV4/IPV6 dupla pilha gestão Roteamento e encaminhamento L3 e comunicação entre diferentes segmentos de rede e diferentes VLAN
VLAN	Configurações de acesso, tronco e porta híbrida VLAN baseada em porta (4K), IEEE802.1q, configuração QinQ Voz VLAN, VLAN baseada em protocolo, VLAN baseada em endereço MAC
Agregação portuária	LACP, agregação estática, grupos de agregação Max 18 e 8 portas por grupo.
Spanning Tree	STP (IEEE802.1d), RSTP (IEEE802.1w), MSTP (IEEE802.1s)
Protocolo Rede Anel	G.8032 (ERPS), tempo de recuperação inferior a 20ms 255 Anel no máximo, máximo 254 dispositivos por anel.
Multicast	MLD Snooping, Multicast VLAN, IGMP Snooping v1/v2/v3, Max 1024 grupos multicast, saída rápida
Espelhamento Porto	Espelhamento bidirecional dos dados baseado na porta
QoS	Limitação de taxa baseada em fluxo, redirecionamento baseado em fluxo Algoritmo Agendamento Fila (SP, WRR, SP WRR) Filtragem de pacotes baseada em fluxo, filas 8 * Output de cada porta 802.1p/ DSCP mapeamento prioridade, Diff-Serv QoS, Priority Mark/Observação
LCA	Distribuição ACL baseada na porta e VLAN L2-L4 função de filtragem de pacotes, combinando a primeira mensagem de 80 bytes e fornece definições ACL baseadas no endereço MAC de origem, endereço MAC de destino, endereço IP de origem, endereço IP de destino, tipo de protocolo IP, porta TCP/UDP, faixa de portas TCP/UDP, VLAN, etc.
Segurança	Buracos negros Mac, proteção IP fonte Autenticação do endereço IEEE802.1X e MAC Broadcast storm control, Backup para host datum SSH 2.0, SSL, isolamento porta, ARP mensagem velocidade limite Gerenciamento hierárquico do usuário e proteção por senha Anti-DoS ataque, AAA & RADIUS & certificação TACACS IP-MAC-VLAN-Port binding, inspeção ARP, MAC learning limit
DHCP	Cliente DHCP, Snooping DHCP, Servidor DHCP, Relé DHCP
Gestão	Relógio NTP, Restauração com um clique, SNMP V1/V2/V3 Registo do trabalho do sistema, gestão da rede Web (https) Detecção de Ping Link Layer Discovery Protocol (LLDP) ONV-NMS gestão cluster plataforma (LLDP SNMP) Verificação do status do cabo, Visualizando CPU Utilização Instantânea Status Console/ AUX Modem/ Telnet/ CLI linha comando configuração FTP, TFTP, Xmodem, SFTP arquivo upload e download gestão
Sistema	Navegador Web: Mozilla Firefox 2.5 ou superior, Google Chrome V42 ou superior, cabo Ethernet Cat5 e superior TCP/IP, adaptador de rede e sistema operacional de rede (como Microsoft Windows, Linux, Mac OS X) instalado em cada computador na rede Cat5 e acima cabo Ethernet
