Switch PoE industrial Gigabit de 10 portas-Comutador PoE Industrial

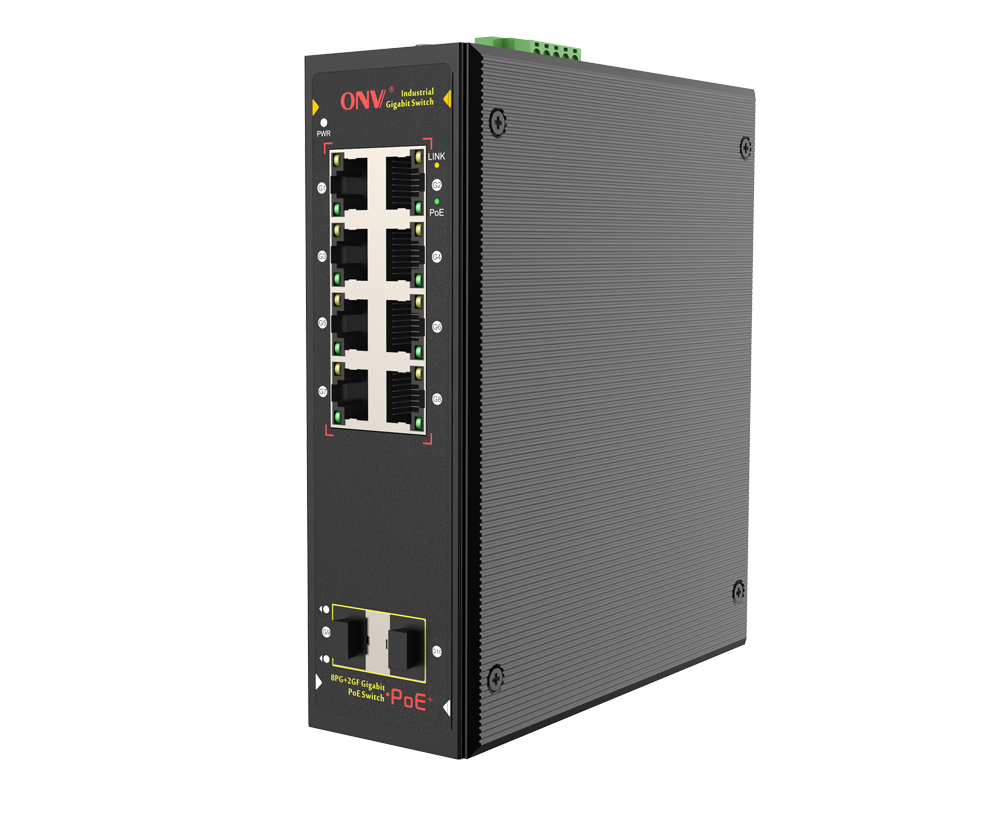

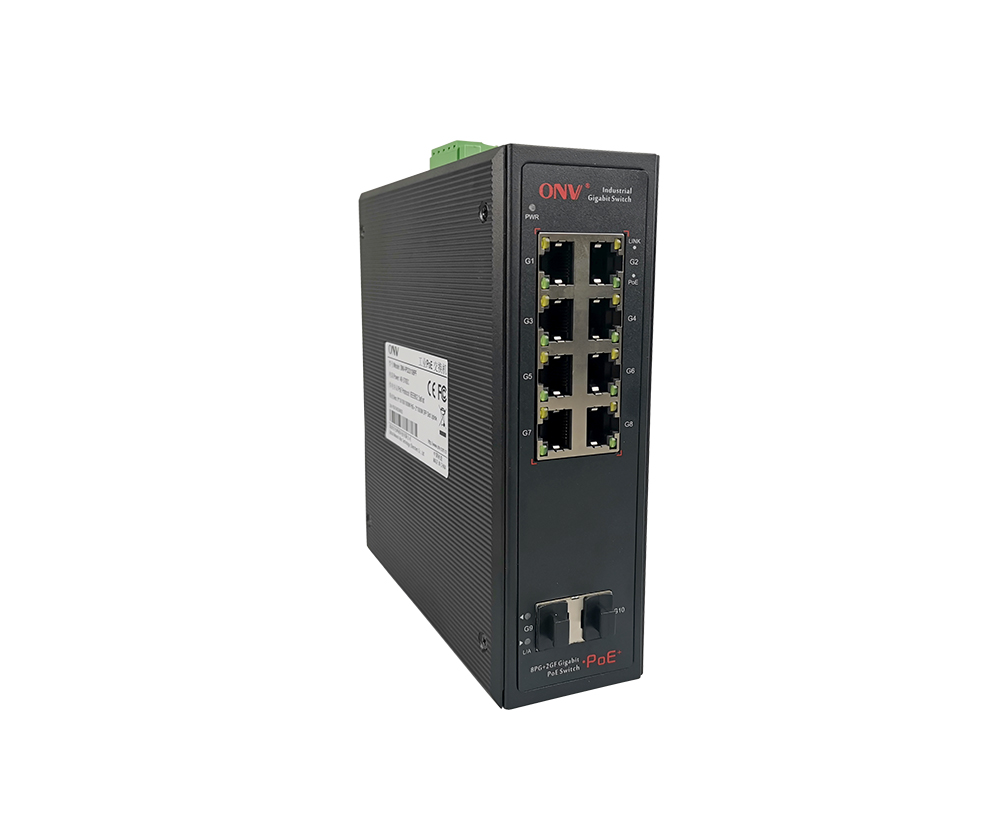

Switch PoE industrial Gigabit de 10 portas

Modelo： ONV-IPS33108PF

Interruptor de fibra PoE industrial não gerenciado com 8*10/100/1000M portas RJ45 e 2*1000M uplink portas de fibra SFP. A porta 1-8 pode suportar o padrão IEEE 802.3 af/at PoE. Pode suportar entrada de alimentação redundante DC dupla (conexão terminal Phoenix) e montagem em trilho DIN.

Quero fazer um inquérito para

Síntese
Especificação técnica

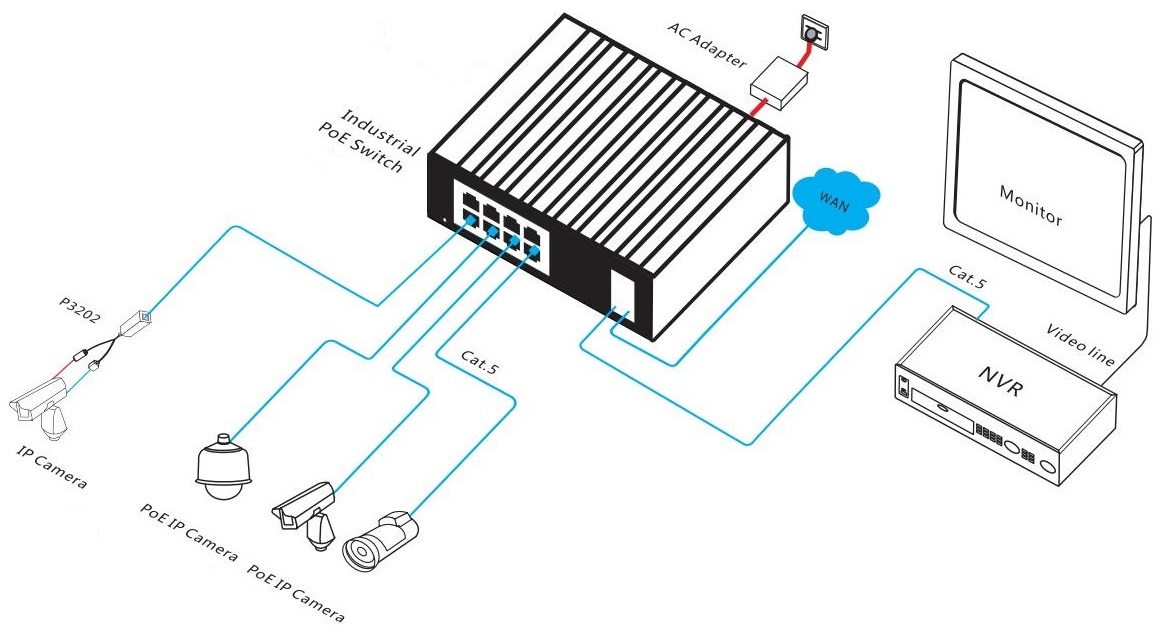

Aplicação
Documentos
Produtos relacionados

VISÃO GERAL

O ONV-IPS33108PF é umGIgabit industrial PoE fibra switch desenvolvido independentemente pela ONV. Tem 8*10/100/1000Base-T portas RJ45 adaptáveis e 2 * 1000Base-X uplink SFPFibraPortos. A porta 1-8 pode suportar o padrão IEEE 802.3 af/at PoE e a potência PoE de porta única de até 30W. Como um dispositivo de alimentação PoE, ele pode detectar e identificar automaticamente os dispositivos receptores de energia que atendem aos padrões e alimentá-los através do cabo de rede. Ele pode alimentar AP sem fio, câmeras IP, sensores industriais e outros dispositivos terminais PoE através do cabo de rede para atender ao ambiente de rede que requer uma fonte de alimentação PoE de alta densidade. É adequado para cenários industriais, como transporte inteligente, transporte ferroviário, indústria de energia, mineração, petróleo, transporte, metalurgia e energia verde para construir uma rede de comunicação econômica, eficiente, estável e confiável. Modo não gerenciado, plug and play, sem configuração, simples e conveniente de usar.

CARACTERÍSTICA

Acesso Gigabit

◇Apoie a transmissão deobstrução da fio-velocidade.

◇Suporte full-duplex baseado em IEEE802.3x e half-duplex baseado emBPressão.

◇SSuporteGigabit RJ45PortoPorta de fibra SFPCombinação, que permite aos usuários criar redes de forma flexível para atender às necessidades de vários cenários.

InteligenteAlimentação PoE

◇Cumprir com IEEE 802.3 af/at padrão PoE, identificar automaticamente dispositivos PoE para alimentação, e não danificar dispositivos não-PoE.

◇O sistema prioritário para a porta PoE fornecerá energia à porta de nível de alta prioridade primeiro quando o orçamento de energia for insuficiente e evitará o excesso de trabalho do dispositivo.

◇As portas 8*10/100/1000Base-T RJ45 suportam energia PoE, atendendo aos requisitos de energia PoE de monitoramento de segurança, sistemas de automação industrial, cobertura sem fio e outros cenários.

Estável e confiável

◇CCC, CE, FCC, RoHS.

◇O painel de fácil utilização pode mostrar o status do dispositivo através do indicador LED de PWR, Link,E PoE.

◇Baixo consumo de energia, carcaça de liga de alumínio e excelente dissipação de calor para garantir a operação estável do interruptor.

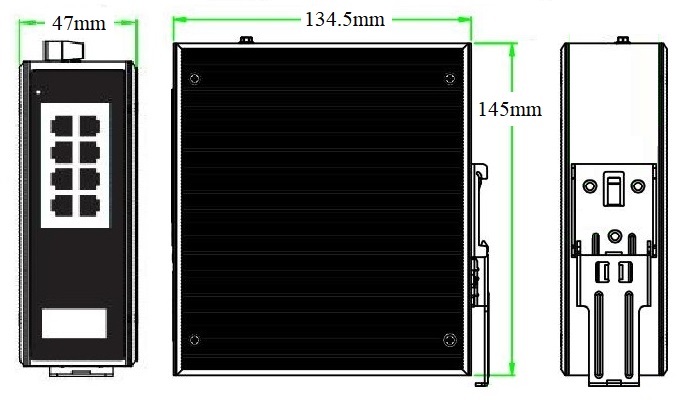

DIMENSÃO

INFORMAÇÕES DE ENCOMENDA

Modelo	Descrição	Fonte alimentação recomendada
ONV-IPS33108PF	Interruptor de fibra PoE industrial não gerenciado com 810/100/1000M portas RJ45 e 21000M uplink portas de fibra SFP. A porta 1-8 pode suportar o padrão IEEE 802.3 af/at PoE. Pode suportar entrada de alimentação redundante DC dupla (conexão terminal Phoenix) e montagem em trilho DIN.	120W/240W
Nota:O módulo óptico e a fonte de alimentação não estão incluídos e precisam ser comprados.

LISTA DE EMBALAGEM

Lista embalagem	Conteúdo	Quantidade	Unidade
	Switch PoE industrial Gigabit de 10 portas	1	Definir
	Guia do usuário	1	PC
	Cartão Garantia e Certificado de Conformidade	1	PC

MÓDULO ÓPTICO

Produto	Modelo	Descrição	Unidade
1,25GÓpticaMódulo	2630-G	IndustrialMódulo óptico SFP, 1.25G multi-Fibra dupla 850nm do modo, distância de transmissão: 550m, relação do LC, apoia a função do DDM e a obstrução quente.	PC
	2632-G	IndustrialMódulo óptico SFP, 1.25G único-Fibra dupla 1310nm do modo, distância de transmissão: 20km, relação do LC, apoia a função do DDM e a obstrução quente.	PC
	2612-T-G	IndustrialMódulo ótico de SFP, fibra TX1310nm/do único-modo 1.25GRX1550nm, distância de transmissão: 20km, interface LC, suporta função DDM e hot plugging.	PC
	2613-R-G	IndustrialMódulo ótico de SFP, fibra TX1550nm/do único-modo 1.25GRX1310nm, distância de transmissão: 20km, interface LC, suporta função DDM e hot plugging.	PC
	2612-T-SC-G	IndustrialMódulo ótico de SFP, fibra TX1310nm/do único-modo 1.25GRX1550nm, transmissão distância: 20km,SInterface C, suporta função DDM e hot plugging.	PC
	2613-R-SC-G	IndustrialMódulo ótico de SFP, fibra TX1550nm/do único-modo 1.25GRX1310nm, transmissão distância: 20km,SInterface C, suporta função DDM e hot plugging.	PC
Módulo Potência	2633	1.25G SFP módulo óptico transferências para 10/100/1000M porta RJ45.	PC

PFORNECIMENTO OWER

Produto

Modelo

Descrição

Unidade

Fonte alimentação industrial trilho DIN 120W

GWS-DP120-48

DIN Rail 120W único conjunto de alimentação de saída

Tensão de entrada AC100V ~ 240V 50-60Hz, 2.3A

Saída Tensão: DC48V, 2.5A

Operação Temperatura: -40 ℃ a + 70 ℃

Alimentação industrial trilho DIN 240W

GWS-DP240-48

DIN Rail 240W único conjunto de alimentação de saída

Tensão de entrada AC100V ~ 240V 50-60Hz, 3.0A

Saída Tensão: DC48V, 5.0A

Operação Temperatura: -40 ℃ a + 70 ℃

PRODUTO RELACIONADO

Modelo	Descrição
ONV-IPS33032PF	Interruptor de fibra PoE industrial não gerenciado com 210/100/1000M portas RJ45 e 11000M uplink porta de fibra SFP. Porta 1-2 pode suportar IEEE 802.3 af/no padrão PoE. Pode suportar entrada de alimentação redundante DC dupla (conexão terminal Phoenix) e montagem em trilho DIN.
ONV-IPS33042PF	Interruptor de fibra PoE industrial não gerenciado com 210/100/1000M portas RJ45 e 21000M uplink portas de fibra SFP. Porta 1-2 pode suportar IEEE 802.3 af/no padrão PoE. Pode suportar entrada de alimentação redundante DC dupla (conexão terminal Phoenix) e montagem em trilho DIN.
ONV-IPS33064PF	Interruptor de fibra PoE industrial não gerenciado com portas RJ45 410/100/1000M e 21000M uplink portas de fibra SFP. A porta 1-4 pode suportar o padrão IEEE 802.3 af/at PoE. Pode suportar entrada de alimentação redundante DC dupla (conexão terminal Phoenix) e montagem em trilho DIN.
ONV-IPS33128PF	Interruptor de fibra PoE industrial não gerenciado com 1010/100/1000M portas RJ45 e 21000M uplink porta de fibra SFP. A porta 1-8 pode suportar o padrão IEEE 802.3 af/at PoE. Pode suportar entrada de alimentação redundante DC dupla (conexão terminal Phoenix) e montagem em trilho DIN.

ESPECIFICAÇÃO TÉCNICA

Modelo	ONV-IPS33108PF
Características Interface
Porto Fixo	2 1000Base-X uplink portas fibra SFP (Dados) 8 10/100/1000Base-TPOEPortos(Dados/ Potência) 2 set V , V-redundante porta de alimentação DC (5P terminal Phoenix industrial)
Porta Ethernet	O porto 1-8 pode apoiar a auto-detecção 10/100/1000Base-T(X), completamente/half-duplex MDI/ MDI-X auto-adaptação
Transmissão par trançado	10BASE-T: Cat3,4,5 UTP (≤ 100 metros) 100BASE-TX: Cat5 ou UTP posterior (≤ 100 metros) 1000BASE-T: Cat5e ou UTP posterior (≤ 100 metros)
Porto fibra óptica	O porto de fibra ótica do gigabit, defeito nenhum inclui o módulo ótico (único-modo opcional/multi-modo, única fibra/módulo ótico da fibra dupla. LC)
Cabo óptico/distância	Multi-modo: 850nm/ 0-550m, Único-modo: 1310nm/ 0-40km, 1550nm/ 0-120km.
Parâmetro do chip
Protocolo Rede	IEEE 802,3 10BASE-T, IEEE 802,3i 10Base-T, IEEE 802,3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x
Modo Encaminhamento	Armazenar e encaminhar (velocidade total do fio)
Capacidade do interruptor	20Gbps (sem bloqueio)
Encaminhamento Taxa @ 64byte	14,88 Mpps
MAC	2K
Memória Buffer	2M
Quadro Jumbo	9,2 K
LEDIndicador	Potência: PWR (GRéen)Por exemplo,Rede:Ligação,Link/Ato (SAbaixo)Por exemplo,PoE: PoE (GRéen)
PoE & Alimentação
POEPorto	Porta 1-8
Pin alimentação	1/2( ) 3/6 (-)
Potência máxima PoE de porta única	30W, IEEE 802.3 af/às
Consumo Energia	Aguardem<8WPor exemplo,Carga completaAf <120W, a <240W
Entrada Tensão/Interface	DC48-57V, terminal industrial Phoenix 5P, suporte a proteção anti-reversa.
Alimentação	Não, 48V/120W opcional ou 48V/240W fonte de alimentação industrial
Parâmetro físico
Operação Temp/Umidade	-40 ~ + 80 °C, 5% ~ 90% RH Sem condensação
Temp/umidade do armazenamento	-40 ~ + 85 °C, 5% ~ 95% RH Sem condensação
Dimensão (L * W * H)	145134,547 milímetros
Peso líquido/bruto	0,9 kg/1,1 kg

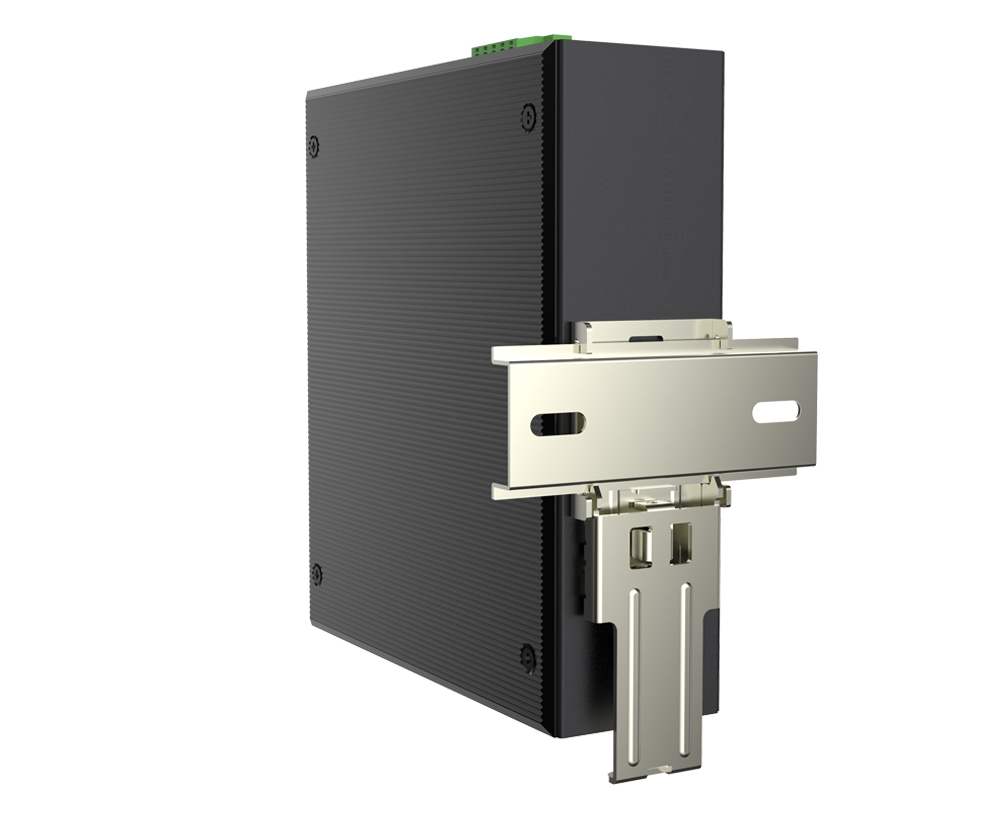

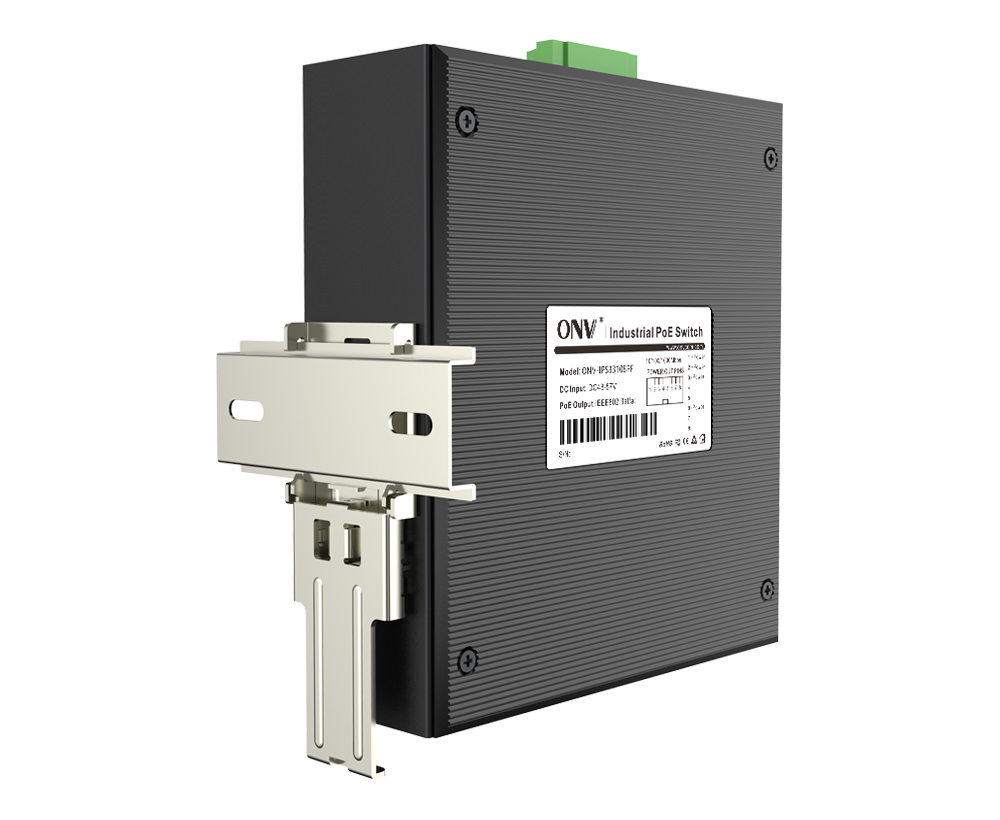

Instalação	Desktop, trilho 35mm DIN
Certificação & garantia
Proteção contra raios	IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz) FCC Parte 15/CISPR22 (EN55022): Classe A IEC61000-6-2 (Padrão Industrial Comum) IEC61000-4-9 (campo magnético pulsado): 1000A/m IEC61000-4-10 (oscilação amortecida): 30A/m 1MHz IEC61000-4-12/18 (Shockwave): CM2.5kV, DM1kV Proteção nível: IP40, Proteção contra raios: 6KV 8/20us IEC61000-4-4(EFT): Cabo de alimentação: ± 4kV, cabo de dados: ± 2kV IEC61000-4-16 (transmissão de modo comum): 30V, 300V, 1s IEC61000-4-2 (ESD): ± 8kV contato descarga, ± 15kV ar descarga IEC61000-4-6 (transmissão de radiofrequência): 10V(150kHz ~ 80MHz) IEC61000-4-8 (campo magnético da frequência do poder): 100A/m, 1000A/m, 1s-3s IEC61000-4-5 (Surge): Cabo de alimentação: CM ± 4kV/ DM ± 2kV, cabo de dados: ± 4kV
Propriedades mecânicas	IEC60068-2-6 (Anti Vibração), IEC60068-2-27 (Anti Choque), IEC60068-2-32 (Queda Livre)
Certificação	Marca CE, anúncio publicitário, CE/LVD EN62368-1, FCC peça 15 classe A, RoHS
Garantia	5 anos, manutenção vitalícia.
