VISÃO GERAL
O ONV-IPS38028PFM é um uplink 10GSwitch PoE industrial gerenciado independentemente desenvolvido pela ONV. Possui portas RJ45 adaptáveis 24*10/100/1000Base-T e portas de fibra 4*1/10G uplink SFP +. A porta 1-24 pode suportar o padrão IEEE 802.3 af/at PoE eOA potência PoE de porta única atinge 30W. Como um dispositivo de alimentação PoE, ele pode detectar e reconhecer automaticamente dispositivos compatíveis com energia que atendem ao padrão e fornecem energia através do cabo de rede. Ele pode fornecer energia para POE equipamento terminal como AP sem fio,IPCâmaraEra, VoIP e sensor industrial através do cabo de rede e atendem ao ambiente de rede que precisa de uma fonte de alimentação PoE de alta densidade. É apropriado para o transporte inteligente, trânsito ferroviário, indústria elétrica,Mineração, petróleo e cenas industriais, como transporte marítimo, metalurgia e construção de energia verde, formando uma rede de comunicação econômica, estável e confiável.
O ONV-IPS38028PFM tem função de gerenciamento de rede L3, suporta gerenciamento IPV4/IPV6, encaminhamento dinâmico de velocidade de linha, mecanismo completo de proteção de segurança, estratégia ACL/QoS perfeita e funções VLAN ricas para fácil gerenciamento e manutenção. Tem a tecnologia principal da rede do anel, apoia uma variedade de protocolos redundantes da rede do anel da industrial-categoria, e todas as portas podem formar anéis. Suporta corrente, estrela, estrela dupla, anel, anel tangente, anel de interseção, anel acoplado e tempo de recuperação da rede em 20ms. Ele tem alta confiabilidade, alta segurança e alta capacidade de gerenciamento para garantir a transmissão confiável de dados-chave. Ele suporta o gerenciamento remoto e coopera com a plataforma de gerenciamento de rede ONV-NMS para gerenciamento de cluster para alcançar o gerenciamento de rede ponto cego do processo completo.
CARACTERÍSTICA
Acesso do gigabit, uplink 1/10G SFP + fiber port
◇Apoie a transmissão deobstrução da fio-velocidade.
◇Suporte full-duplex baseado em IEEE802.3x e half-duplex baseado emBPressão.
◇SSuporte GigabitRJ45PortoE uplink 1/10G SFP + fiber portCombinação, que permite aos usuários criar redes de forma flexível para atender às necessidades de vários cenários.
Fonte alimentação Smart PoE
◇Gerenciamento de rede PoE, alocação de energia da porta PoE, configuração de prioridade, visualização do status da porta, programação etc.
◇Cumprir com IEEE 802.3 af/at padrão PoE, identificar automaticamente dispositivos PoE para alimentação, e não danificar dispositivos não-PoE.
◇A porta PoE suporta o mecanismo prioritário. Quando a energia restante é insuficiente, a energia da porta de alta prioridade é dada prioridade para evitar a sobrecarga do dispositivo.
◇24* 10/100/1000Base-T RJ45Suporta energia PoE, atendendo aos requisitos de energia PoE de monitoramento de segurança, sistemas de automação industrial, cobertura sem fio e outros cenários.
Segurança
◇Porto isolamento e tempestade controle.
◇Porta MAC IP VLAN quádrupla combinação flexível ligação função.
◇A autenticação 802.1X fornece funções de autenticação para computadores LAN e controla o status de autorização das portas controladas de acordo com os resultados da autenticação.
ForteCapacidade do processamento do negócio
◇ApoioIRede anel ERPS ndustrial e STP/RSTP/MSTP para eliminar a camada 2 loops e realizar link backup.
◇Suporte IEEE802.1Q VLAN, os usuários podem flexivelmente dividir VLAN, Voz VLAN e configuração QinQ de acordo com suas necessidades.
◇Suporta agregação estática e dinâmica para aumentar efetivamente a largura de banda do link, realizar balanceamento de carga, backup do link e melhorar a confiabilidade do link.
◇Apoie QoS, baseado em porta, 802.1P-baseado, e DSCP-baseado três modos de prioridade e quatro algoritmos de programação da fila: Equ, SP, WRR, e SP WRR.
◇Apoie o ACL para filtrar pacotes de dados configurando operações e permissões correspondentes do tempo do processamento da regra, e forneça políticas flexíveis do controle de acesso da segurança.
◇Suporte IGMP V1/V2/V3 multicast protocolo, IGMP Snooping atende multi-terminal de alta definição de vigilância por vídeo e vídeo conferência acesso requisitos.
Estável e confiável
◇CCC, CE, FCC, RoHS.
◇Fonte de alimentação auto-desenvolvida, design de alta redundância, proporcionando uma saída de energia PoE estável e de longo prazo.
◇O painel de fácil utilizaçãoPode mostrar o status do dispositivo através do indicador LED de PWR,SYS,Ligação, L/A, ePoE.
◇Baixo consumo de energiaGEscudo do metal do aço alvanizado, dissipação de calor excelente para assegurar a operação estável do interruptor.
Gestão fácil O & M
◇Suporta monitoramento CPU, monitoramento de memória, detecção Ping e detecção do comprimento do cabo.
◇HTTPS, SSLV3, SSHV1/V2 e outros métodos de criptografia são mais seguros no gerenciamento.
◇RMON, log do sistema e estatísticas de tráfego portuário são convenientes para otimização e transformação da rede.
◇O LLDP é conveniente para o sistema de gerenciamento de rede consultar e julgar o status da comunicação do link.
◇Suporta diversos métodos de gerenciamento e manutenção, como gerenciamento de redes Web, linha de comando CLI (Console, Telnet), SNMP (V1/V2/V3), Telnet etc.

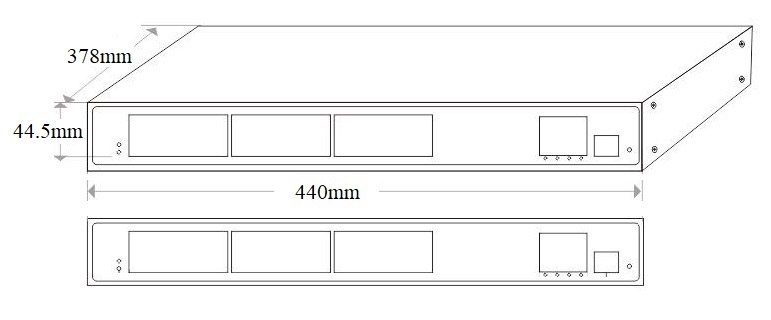

DIMENSÃO
INFORMAÇÕES DE ENCOMENDA
|
Modelo |
Descrição |
BFonte de alimentação uilt-em |
|
ONV-IPS38028PFM |
Interruptor PoE industrial gerenciado L3 com 4*1/10GUplinkSFP+ FibraPortosEPortas RJ45 24*10/100/1000M. Porta 1 24PodeSuporte IEEE802,3Af/no padrão PoE.É fonte de alimentação incorporado e 1U/19"Instalação do armário. |
400W |
|
ONV-IPS38028PFM-at |
600W |
|
|
Nota:O módulo óptico não está incluído e precisa ser adquirido separadamente. |
||
LISTA DE EMBALAGEM
|
Lista embalagem |
Conteúdo |
Quantidade |
Unidade |
|
28 portas 10G uplink gerenciado industrial PoE switch |
1 |
SEt |
|
|
Adaptador RJ45-DB9CCapaz |
1 |
PC |
|
|
Cabo alimentação CA |
1 |
PC |
|
|
Kits De Montagem (Pendurado Orelha) |
1 |
SEt |
|
|
Guia do usuário |
1 |
PC |
|
|
Cartão Garantia e Certificado de Conformidade |
1 |
PC |
MÓDULO ÓPTICO
|
Produto |
Modelo |
Descrição |
Unidade |
|
1,25GÓpticaMódulo |
2630-G |
IndustrialMódulo óptico SFP, 1.25G multi-Fibra dupla 850nm do modo, distância de transmissão: 550m, relação do LC, apoia a função do DDM e a obstrução quente. |
PC |
|
2632-G |
IndustrialMódulo óptico SFP, 1.25G único-Fibra dupla 1310nm do modo, distância de transmissão: 20km, relação do LC, apoia a função do DDM e a obstrução quente. |
PC |
|
|
2612-T-G |
IndustrialMódulo ótico de SFP, fibra TX1310nm/do único-modo 1.25GRX1550nm, distância de transmissão: 20km, interface LC, suporta função DDM e hot plugging. |
PC |
|
|
2613-R-G |
IndustrialMódulo ótico de SFP, fibra TX1550nm/do único-modo 1.25GRX1310nm, distância de transmissão: 20km, interface LC, suporta função DDM e hot plugging. |
PC |
|
|
2612-T-SCG |
IndustrialMódulo ótico de SFP, fibra TX1310nm/do único-modo 1.25GRX1550nm, transmissão distância: 20km,SInterface C, suporta função DDM e hot plugging. |
PC |
|
|
2613-R-SCG |
IndustrialMódulo óptico SFP, 1.25GFibra única TX1550nm/do único-modoRX1310nm, transmissão distância: 20km,SInterface C, suporta função DDM e hot plugging. |
PC |
|
|
10GÓpticaMódulo |
6630-G |
Módulo óptico industrial SFP, fibra dupla multimodo 10G 850nm, distância de transmissão: 300m, interface LC, suporta função DDM e hot plugging. |
PC |
|
7832-G |
Módulo óptico industrial SFP +, fibra dupla 1310nm de modo único 10G, distância de transmissão: 20km, interface LC, suporta função DDM e hot plugging. |
PC |
|
|
7832 33-G |
Módulo ótico industrial de SFP +, fibra TX1330nm/ RX1270nm do único-modo 10G, distância de transmissão: 20km, relação do LC, apoia a função do DDM e a obstrução quente. |
PC |
|
|
7832 27-G |
Módulo ótico industrial de SFP +, única fibra TX1270nm/ RX1330nm do único-modo 10G, distância de transmissão: 20km, relação do LC, apoia a função do DDM e a obstrução quente. |
PC |
PRODUTO RELACIONADO
|
Modelo |
Descrição |
|
ONV-IPS33018GPM |
L2 +Interruptor PoE industrial gerenciado com16* 10/100/1000M RJ45 portos e2*100/1000MUplinkSFPFibraPortos. Porta 1-16PodeSuporte IEEE802,3Af/no padrão PoE.É fonte de alimentação incorporado e 1U/19 "instalação do armário. |
|
ONV-IPS33026PFM |
L2 + gerenciado industrial PoE switch com 24*10/100/1000M portas RJ45 e4*100/1000M uplink SFP fibra portos (porto combinado)-A. Porta 1-24PodeSuporte IEEE802,3Af/no padrão PoE.É fonte de alimentação incorporado e 1U/19 "instalação do armário. |
|
ONV-IPS38036PFM |
L3 gerenciado industrial PoE switch com 24*10/100/1000M portas RJ45 eSFP 8*100/1000MFibraPortos e4*1/10GUplinkSFP +FibraPortos. Porta 1 24PodeSuporte IEEE802,3Af/no padrão PoE.É fonte de alimentação incorporado e 1U/19 "instalação do armário. |
|
ONV-IPS38048PFM |
Interruptor PoE industrial gerenciado L3 com48* 10/100/1000M portas RJ45 e 4*1/10GUplinkSFP +FibraPortos. Porta 1-48PodeSuporte IEEE802,3Af/no padrão PoE.É fonte de alimentação incorporado e 1U/19 "instalação do armário. |
ESPECIFICAÇÃO TÉCNICA
|
Modelo |
ONV-IPS38028PFM |
ONV-IPS38028PFM-at |
|
Características Interface |
||
|
Porto Fixo |
2 * AC100-240V entrada portas Porto do console 1 * (115200, N, 8,1) 4*1/10G uplink SFP fibra portas (dados) 24*10/100/1000Base-T PoE portas (dados/potência) 2 * DC48-57V portas de entrada (suporte a polaridade reversa) |
|
|
Porta Ethernet |
O porto 1-24 pode apoiar 10/100/1000Base-T auto-detecção, completamente/half duplex MDI/ MDI-X auto-adaptação |
|
|
Transmissão par trançado |
10BASE-T: Cat3,4,5 UTP (≤ 100 metros) 100BASE-TX: Cat5 ou UTP posterior (≤ 100 metros) 1000BASE-T: Cat5e ou UTP posterior (≤ 100 metros) |
|
|
Fibra óptica Porto: |
1/10G SFP porta de fibra óptica, padrão não incluem módulo óptico (opcional monomodo/multi-modo, fibra única/módulo óptico de fibra dupla. LC) |
|
|
Expansão Porto Fibra Óptica |
Turbo overclocking 2.5G expansão módulo óptico e anel rede. |
|
|
Cabo óptico/distância |
Multi-modo: 850nm/ 0-500m, 850nm/ 0-300m(10G), único modo: 1310nm/ 0-40km, 1550nm/ 0-120m |
|
|
Parâmetros do chip |
||
|
Tipo Gerenciamento Rede |
L3 |
|
|
Protocolo Rede |
IEEE 802. 3 10BASE-T, IEEE 802. 3i 10Base-T, IEEE 802. 3u 100Base-TX, IEEE 802. 3ab 1000Base-T, IEEE 802. 1000Base-X 3Z, IEEE 802. 3ae 10GBase-SR/LR, IEEE 802. 3x |
|
|
Modo Encaminhamento |
Armazenar e encaminhar (velocidade total do fio) |
|
|
Capacidade do interruptor: |
176Gbps (sem bloqueio) |
|
|
Encaminhamento Taxa @ 64byte |
95,23 Mpps |
|
|
CPU |
500MHz |
|
|
DRAM |
2G |
|
|
FLASH |
128M |
|
|
MAC |
32K |
|
|
Memória Buffer |
32M |
|
|
Quadro Jumbo |
9,6 K |
|
|
Indicador LED |
PoE: PoE (verde), Porta de fibra: L/A (verde), Sistema: SYS (verde), Rede: Link (amarelo) |
|
|
Redefinir interruptor |
Sim, pressione e segure o interruptor por 10 segundos e solte-o para restaurar as configurações de fábrica |
|
|
PoE & Alimentação |
||
|
Porto PoE |
Porta 1 24 |
|
|
Gestão PoE |
Configuração do limite de potência total PoE Início do atraso do poder, trabalho do PoE e programação do tempo Porto PoE trabalhando exibição status, Porto PoE saída prioridade configuração Porto PoE distribuição de potência, PoE on/off, af/at distribuição de energia |
|
|
Pin alimentação |
1/2( ) 3/6 (-) |
|
|
Poder máximo pelo porto |
30W, IEEE 802.3 af/às |
|
|
Consumo Energia |
Standby<25W, carga completa <400W |
Standby<30W, carga completa <600W |
|
Alimentação |
Fonte de alimentação embutida, AC100 ~ 240V 50-60Hz, 5.0A |
Fonte de alimentação embutida, AC100 ~ 240V 50-60Hz, 6.6A |
|
Porto entrada energia |
Porta do interruptor do alarme, 2 * portas de entrada AC, 2 * DC48-57V portas Design de porta de alimentação dupla entrada: prioridade de alimentação CA para suportar proteção de conexão anti-reversa e muda automaticamente para conexão DC quando a energia falha. |
|
|
Parâmetro físico |
||
|
Operação Temp/Umidade |
-40 ~ + 80 °C, 5% ~ 90% RH Sem condensação |
|
|
Temp/umidade do armazenamento |
-40 ~ + 85 °C, 5% ~ 95% RH Sem condensação |
|
|
Dimensão (L * W * H) |
440*378*44,5 milímetros |
|
|
Peso líquido/bruto |
5,4 kg/6,2 kg |
6,2 kg/7,0 kg |
|
Instalação |
Desktop, 1U/19 "armário |
|
|
Certificação & garantia |
||
|
Proteção contra raios |
IEC61000-4-3(RS):10 V/m (80 ~ 1000MHz) FCC Parte 15/CISPR22 (EN55022): Classe A IEC61000-6-2 (Padrão Industrial Comum) IEC61000-4-9 (campo magnético pulsado): 1000A/m IEC61000-4-10 (oscilação amortecida): 30A/m, 1MHz IEC61000-4-12/18 (onda de choque): CM 2.5kV, DM 1kV Proteção: IP30, Proteção contra raios: 6KV 8/20us IEC61000-4-4(EFT): Cabo de alimentação: ± 4kV Cabo de dados: ± 2kV IEC61000-4-16 (transmissão de modo comum): 30V, 300V, 1s IEC61000-4-2 (ESD): ± 8kV contato descarga, ± 15kV ar descarga IEC61000-4-6 (transmissão de radiofrequência): 10V(150kHz ~ 80MHz) IEC61000-4-8 (campo magnético da frequência do poder):100A/m,1000A/m,1-3s IEC61000-4-5( Surge): Cabo de alimentação: CM ± 4kV/DM ± 2kV, cabo de dados: ± 4kV |
|
|
Propriedades mecânicas |
IEC60068-2-6 (Anti Vibração), IEC60068-2-32 (Queda Livre), IEC60068-2-27 (Anti Choque) |
|
|
Certificação |
O CCC, marca do CE, anúncio publicitário, EN62368-1 de CE/LVD, FCC parte 15 classifica A, RoHS |
|
|
Garantia |
5 anos, manutenção vitalícia. |
|
|
Recurso Gerenciamento Rede |
||
|
Interface |
IEEE802.3X (Full-duplex) Configuração proteção temperatura porto Nenhuma conexão porta sono automático Porto verde Ethernet Configuração de economia de energia Transmita controle contra tempestades baseado na velocidade do porto SFP porta óptica DDMI diagnóstico digital em tempo real O limite de velocidade do fluxo de mensagens na porta de acesso, mini tamanho de partícula é 64Kbps. |
|
|
Roteamento L3 |
Roteamento igual do custo IPV4 Protocolo NG max 1000 entradas Protocolo ARP max 1000 entradas IPV4/IPV6 VRRP grupo máximo é 255 Pingv6, Telnetv6, TFTPv6, DNSv6, ICMPv6 A interface VLANIF IPV4/IPV6 suporta até 128 A rota estática IPV4/IPV6/rota padrão suporta até 128 entradas Função de gerenciamento de rede L3, gerenciamento de pilha dupla IPV4/IPV6 Roteamento dinâmico IPV4, RIPv1/v2, OSPFv2, BGP4 , 4000 entradas do roteamento Roteamento dinâmico IPV6 OSPFv3, BGP , RIPng, gestão IPV6, 1000 entradas do roteamento O roteamento e encaminhamento L3 suporta comunicação entre diferentes segmentos de rede e diferentes VLAN |
|
|
VLAN |
Voz VLAN, configuração QinQ, IEEE802.1q VLAN baseado no MAC, VLAN baseado no protocolo 4K VLAN baseado na porta, configuração de porta de acesso, tronco, híbrido. |
|
|
Agregação portuária |
Agregação dinâmica LACP, agregação estática Max 14 agregação grupos e 8 portas por grupo. |
|
|
Spanning Tree |
STP (IEEE802.1d), RSTP (IEEE802.1w), MSTP (IEEE802.1s) |
|
|
Protocolo Rede Anel |
G.8032 (ERPS), tempo de recuperação inferior a 20ms 250 Anel no máximo, Max 250 dispositivos por anel. |
|
|
Multicast |
MLD Snooping, Multicast VLAN, saída rápida IGMP Snooping v1/v2, Max 1024 grupos multicast |
|
|
Espelhamento Porto |
Espelhamento bidirecional dos dados baseado na porta |
|
|
QoS |
Redirecionamento baseado em fluxo, limitação da taxa baseada em fluxo Filtragem de pacotes baseada em fluxo, Prioridade Marca/Observação 8 * Filas de saída de cada porta, mapeamento de prioridade 802.1p/ DSCP Algoritmo de Programação Fila (SP, WRR, SP WRR), QoS Diff-Serv |
|
|
LCA |
Emissão baseada em porta ACL, ACL baseado em porta e VLAN L2 a L4 packet filtering, combinando a primeira mensagem 80 bytes. Forneça ACL com base em MAC, endereço MAC de destino, origem IP, IP de destino, tipo de protocolo IP, porta TCP/UDP, intervalo de portas TCP/UDP e VLAN, etc. |
|
|
Segurança |
Função limitante taxa mensagem ARP Porta transmissão mensagem supressão SSL garante a transmissão dos dados Certificação AAA & RADIUS & TACACS Limite o número de endereços MAC aprendidos Isolamento do porto, mecanismo alternativo dos dados do anfitrião Anti-DoS ataque, ARP intrusão detecção função Função obrigatória quádrupla da porta IP MAC VLAN IP fonte endereço proteção, endereço MAC buraco negro Gerenciamento hierárquico do usuário e proteção por senha SSH 2.0 fornece um canal criptografado seguro para login do usuário Autenticação IEEE802.1X/autenticação centralizada do endereço MAC |
|
|
DHCP |
Cliente DHCP, Snooping DHCP, Servidor DHCP, Relé DHCP |
|
|
Gestão |
Registo do trabalho do sistema, Link Layer Discovery Protocol Relógio NTP, Detecção do comprimento do cabo, SNMP V1/V2/V3 Detecção Ping, Web Network Management (HTTPS) ONV-NMS gestão cluster plataforma (LLDP SNMP) Um clique recuperação, Ver CPU em tempo real utilização status FTP, TFTP, Xmodem, SFTP arquivo upload e download gestão Console/ AUX Modem/ Telnet/ SSH2.0 CLI linha comando configuração |
|
|
Sistema |
Navegador Web: Mozilla Firefox 2.5 ou superior, Google Chrome V42 ou superior, cabo Ethernet Cat5 e superior TCP/IP, adaptador de rede e sistema operacional de rede (como Microsoft Windows, Linux, Mac OS X) instalado em cada computador na rede Cat5 e acima cabo Ethernet |
|
