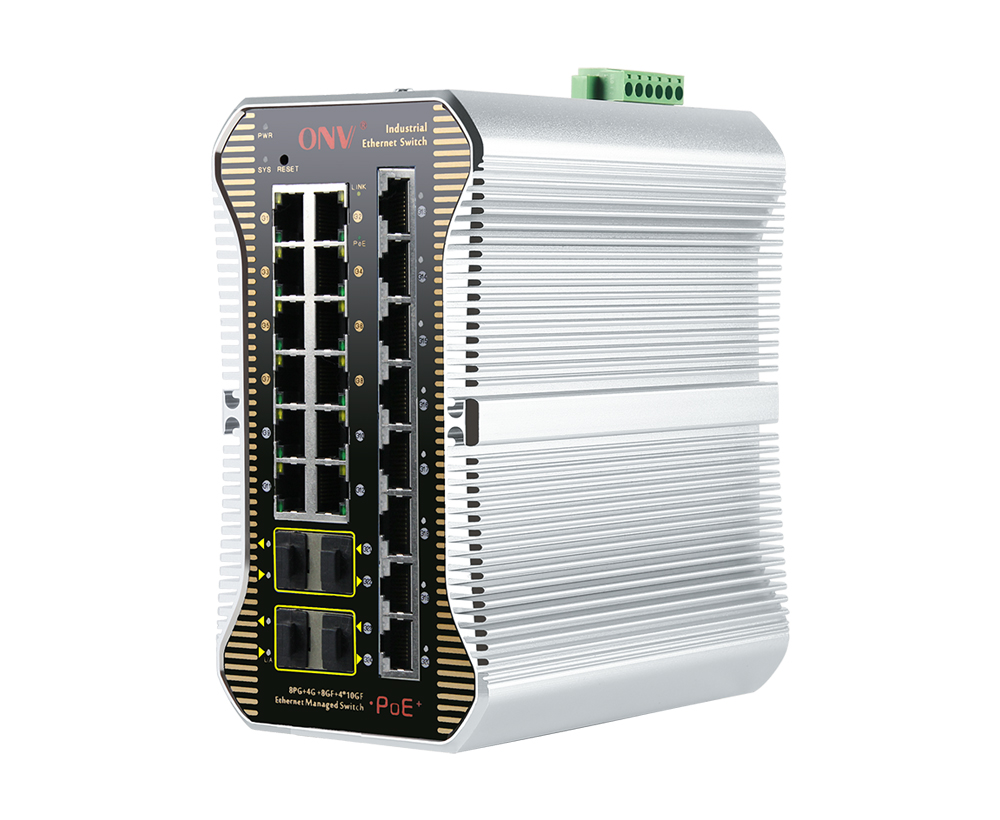

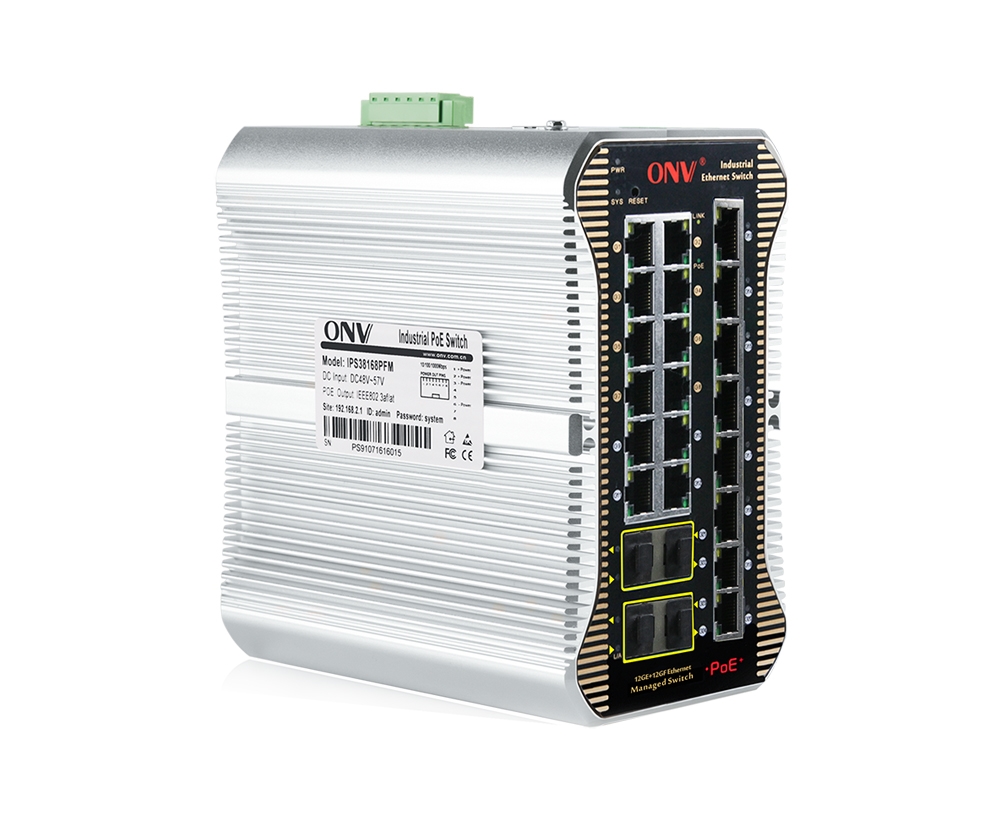

Switch PoE industrial gerenciado L2 Gigabit de 24 portas

Modelo： ONV-IPS33248PFM-4GF

L2 gerenciado industrial PoE switch com 20*10/100/1000M portas RJ45 e 4*100/1000M uplink portas de fibra SFP. A porta 1-8 pode suportar o padrão IEEE 802.3 af/at PoE. Pode suportar entrada de alimentação redundante DC dupla (conexão terminal Phoenix) e montagem em trilho DIN.

Quero fazer um inquérito para

Síntese
Especificação técnica
Aplicação
Documentos
Produtos relacionados

VISÃO GERAL

O ONV-IPS33248PFM-4GF é um switch de fibra PoE industrial gerenciado Gigabit desenvolvido independentemente pela ONV. Possui portas RJ45 adaptativas 20*10/100/1000Base-T e portas de fibra 4*100/1000Base-X SFP. A porta 1-8 pode suportar o padrão IEEE 802.3 af/at PoE e a potência PoE de porta única de até 30W. Como um dispositivo de alimentação PoE, ele pode detectar e reconhecer automaticamente o equipamento receptor de energia que atende ao padrão e fornecer energia através do cabo de rede. Ele pode fornecer energia para equipamentos terminais PoE, como AP sem fio, câmeras IP, telefones VoIP e sensores industriais através de um cabo de rede e atender ao ambiente de rede que precisa de uma fonte de alimentação PoE de alta densidade. É adequado para transporte inteligente, trânsito ferroviário, energia elétrica, mineração, metalurgia e energia verde, cenas industriais, como a construção, estabelecendo uma rede de comunicação econômica e estável.

O ONV-IPS33248PFM tem função de gerenciamento de rede L2 para suportar gerenciamento IPV4/ IPV6, encaminhamento de rota estática, mecanismo completo de proteção de segurança, política ACL/ QoS completa e funções VLAN ricas para fácil gerenciamento e manutenção. Suporta múltiplos protocolos de rede redundância STP/RSTP/MSTP (<50ms) e (ITU-T G.8032) ERPS (<20ms) para melhorar o backup do link e a confiabilidade da rede. A comunicação pode ser rapidamente restaurada quando uma rede unidirecional falha Garanta a comunicação ininterrupta para aplicativos importantes. De acordo com as necessidades do aplicativo, o gerenciamento de alimentação PoE pode ser realizado através da Web, CLI, SNMP, Telnet etc., e configurações de aplicativos como gerenciamento de portas, gerenciamento de endereços de roteamento, controle de fluxo de porta, divisão VLAN, IGMP e políticas de segurança podem ser realizadas.

CARACTERÍSTICA

GigabitACesso

◇Apoie a transmissão deobstrução da fio-velocidade.

◇Suporte full-duplex baseado em IEEE802.3x e half-duplex com base emBPressão.

◇SSuporteGigabitRJ45PortoESFP fibra pOrtCombinação, que permite aos usuários criar redes de forma flexível para atender às necessidades de vários cenários.

Fonte alimentação Smart PoE

◇Gerenciamento de rede PoE, alocação de energia da porta PoE, configuração de prioridade, visualização do status da porta, programação etc.

◇Cumprir com IEEE 802.3 af/at padrão PoE, identificar automaticamente dispositivos PoE para alimentação, e não danificar dispositivos não-PoE.

◇Porta PoE suporte prioridade. Quando a energia restante é insuficiente, a prioridade é dada para garantir o fornecimento de energia de portas de alta prioridade para evitar sobrecarga do equipamento.

◇As portas 8*10/100/1000Base-T RJ45 suportam energia PoE, atendendo aos requisitos de energia PoE de monitoramento de segurança, sistemas de automação industrial, cobertura sem fio e outros cenários.

Capacidade forte do processamento do negócio

◇Suporte ERPS ring network e STP/ RSTP/ MSTP para eliminar loops de camada 2 e realizar backup de link.

◇Suporte IEEE802.1Q VLAN, os usuários podem flexivelmente dividir VLAN, Voz VLAN e configuração QinQ de acordo com suas necessidades.

◇Suporta agregação estática e dinâmica para aumentar efetivamente a largura de banda do link, realizar balanceamento de carga, backup do link e melhorar a confiabilidade do link.

◇Apoie QoS, baseado em porta, 802.1P-baseado, e DSCP-baseado três modos de prioridade e quatro algoritmos de programação da fila: Equ, SP, WRR, e SP WRR.

◇Apoie o ACL para filtrar pacotes de dados configurando operações e permissões correspondentes do tempo do processamento da regra, e forneça políticas flexíveis do controle de acesso da segurança.

◇Suporte IGMP V1/V2/V3 multicast protocolo, IGMP Snooping atende multi-terminal de alta definição de vigilância por vídeo e vídeo conferência acesso requisitos.

Segurança

◇Suporte porta isolamento e porta transmissão tempestade supressão.

◇Porta MAC IP VLAN quádrupla combinação flexível ligação função.

◇A autenticação 802.1X fornece funções de autenticação para computadores LAN e controla o status de autorização das portas controladas de acordo com os resultados da autenticação.

Estável e confiável

◇CCC, CE, FCC, RoHS.

◇O painel de fácil utilizaçãoPode mostrar o status do dispositivo através do indicador LED de PWR,SYS, Ligação,EPoE.

◇Baixo consumo de energia, carcaça de liga de alumínio e excelente dissipação de calor para garantir o funcionamento estável do interruptor.

FácilO & MGestão

◇Suporta monitoramento CPU, monitoramento de memória, detecção Ping e detecção do comprimento do cabo.

◇HTTPS, SSLV3, SSHV1/V2 e outros métodos de criptografia são mais seguros no gerenciamento.

◇RMON, log do sistema e estatísticas de tráfego portuário são convenientes para otimização e transformação da rede.

◇O LLDP é conveniente para o sistema de gerenciamento de rede consultar e julgar o status da comunicação do link.

◇Suporta diversos métodos de gerenciamento e manutenção, como gerenciamento de redes Web, linha de comando CLI (Console, Telnet), SNMP (V1/V2/V3), Telnet etc.

DIMENSÃO

INFORMAÇÕES DE ENCOMENDA

Modelo	Descrição	Fonte alimentação recomendada
ONV-IPS33248PFM-4GF	L2 gerenciado industrial PoE switch com 2010/100/1000M portas RJ45 e 4100/1000M uplink portas de fibra SFP. A porta 1-8 pode suportar o padrão IEEE 802.3 af/at PoE. Pode suportar entrada de alimentação redundante DC dupla (conexão terminal Phoenix) e montagem em trilho DIN.	120W/240W
Nota:O módulo óptico e a fonte de alimentação não estão incluídos e precisam ser comprados.

LISTA DE EMBALAGEM

Lista embalagem	Conteúdo	Quantidade	Unidade
	Switch PoE industrial gerenciado gigabit de 24 portas	1	Definir
	RJ45-DB9 Cabo adaptador	1	PC
	Guia do usuário	1	PC
	Cartão Garantia e Certificado de Conformidade	1	PC

MÓDULO ÓPTICO

Produto	Modelo	Descrição	Unidade
Módulo óptico 1.25G	2630-G	Módulo óptico industrial SFP, fibra dupla 850nm multimodo 1.25G, distância de transmissão: 550m, interface LC, suporta função DDM e hot plugging.	PC
	2632-G	Módulo ótico industrial de SFP, fibra dupla 1310nm do único-modo 1.25G, distância de transmissão: 20km, relação do LC, apoia a função do DDM e a obstrução quente.	PC
	2612-T-G	O módulo ótico industrial de SFP, fibra TX1310nm/ RX1550nm do único-modo 1.25G, distância de transmissão: 20km, relação do LC, apoia a função do DDM e a obstrução quente.	PC
	2613-R-G	O módulo ótico industrial de SFP, fibra TX1550nm/ RX1310nm do único-modo 1.25G, distância de transmissão: 20km, relação do LC, apoia a função do DDM e a obstrução quente.	PC
	2612-T-SC-G	Módulo ótico industrial de SFP, fibra TX1310nm/ RX1550nm do único-modo 1.25G, distância de transmissão: 20km, relação do SC, apoia a função do DDM e a obstrução quente.	PC
	2613-R-SC-G	O módulo ótico industrial de SFP, fibra TX1550nm/ RX1310nm do único-modo 1.25G, distância de transmissão: 20km, relação do SC, apoia a função do DDM e a obstrução quente.	PC

PFORNECIMENTO OWER

Produto

Modelo

Descrição

Unidade

Fonte alimentação industrial trilho DIN 120W

GWS-DP120-48

DIN Rail 120W único conjunto de alimentação de saída

Tensão de entrada AC100V ~ 240V 50-60Hz, 2.3A

Saída Tensão: DC48V, 2.5A

Operação Temperatura: -40 ℃ a + 70 ℃

Alimentação industrial trilho DIN 240W

GWS-DP240-48

DIN Rail 240W único conjunto de alimentação de saída

Tensão de entrada AC100V ~ 240V 50-60Hz, 3.0A

Saída Tensão: DC48V, 5.0A

Operação Temperatura: -40 ℃ a + 70 ℃

PRODUTO RELACIONADO

Modelo	Descrição
ONV-IPS33064GFP	L2 gerenciado industrial PoE switch com 410/100/1000M portas RJ45 e 2100/1000M uplink portas de fibra SFP. A porta 1-4 pode suportar o padrão IEEE 802.3 af/at PoE. Pode suportar entrada de alimentação redundante DC dupla (conexão terminal Phoenix) e montagem em trilho DIN.
ONV-IPS33084GFP	L2 gerenciado industrial PoE switch com 410/100/1000M portas RJ45 e 4100/1000M uplink portas de fibra SFP. A porta 1-4 pode suportar o padrão IEEE 802.3 af/at PoE. Pode suportar entrada de alimentação redundante DC dupla (conexão terminal Phoenix) e montagem em trilho DIN.
ONV-IPS33108PFM	Interruptor PoE industrial gerenciado L2 com portas RJ45 810/100/1000M e portas de fibra SFP 2100/1000M. A porta 1-8 pode suportar o padrão IEEE 802.3 af/at PoE. Pode suportar entrada de alimentação redundante DC dupla (conexão terminal Phoenix) e montagem em trilho DIN.
ONV-IPS33148GFP	L2 gerenciado industrial PoE switch com 1010/100/1000M portas RJ45 e 4100/1000M uplink portas de fibra SFP. A porta 1-8 pode suportar o padrão IEEE 802.3 af/at PoE. Pode suportar entrada de alimentação redundante DC dupla (conexão terminal Phoenix) e montagem em trilho DIN.
ONV-IPS33168PFM	L2 gerenciado industrial PoE switch com 810/100/1000M portas RJ45 e 8100/1000M uplink portas de fibra SFP. A porta 1-8 pode suportar o padrão IEEE 802.3 af/at PoE. Pode suportar entrada de alimentação redundante DC dupla (conexão terminal Phoenix) e montagem em trilho DIN.
ONV-IPS33168PFM-4GF	L2 gerenciado industrial PoE switch com 1210/100/1000M portas RJ45 e 4100/1000M uplink portas de fibra SFP. A porta 1-8 pode suportar o padrão IEEE 802.3 af/at PoE. Pode suportar entrada de alimentação redundante DC dupla (conexão terminal Phoenix) e montagem em trilho DIN.

ESPECIFICAÇÃO TÉCNICA

Modelo	ONV-IPS33248PFM-4GF
Características Interface
Porto Fixo	Desligue o porto do interruptor do alarme (FALHA) 1 * porto do console RS232 (115200,N,8,1) 810/100/1000Base-T PoE portas (dados/potência) 1210/100/1000Base-T uplink portos RJ45 (dados) 4*100/1000Base-X uplink SFP fibra portas (dados) 2 set V , V redundante porta de alimentação DC (6P terminal Phoenix industrial)
Porta Ethernet	O porto 1-20 pode apoiar 10/100/1000Base-T auto-detecção, completamente/half-duplex MDI/ MDI-X auto-adaptação
Transmissão par trançado	10BASE-T: Cat3,4,5 UTP (≤ 100 metros) 100BASE-TX: Cat5 ou UTP posterior (≤ 100 metros) 1000BASE-T: Cat5e ou UTP posterior (≤ 100 metros)
Porto fibra óptica	O porto de fibra ótica do gigabit, defeito nenhum inclui o módulo ótico (único-modo opcional/multi-modo, única fibra/módulo ótico da fibra dupla. LC)
Expansão Porto Fibra Óptica	Suporte Turbo overclocking 2.5G expansão módulo óptico e anel rede
Cabo óptico/distância	Multi-modo: 850nm/ 0-550m, Único-modo: 1310nm/ 0-40km, 1550nm/ 0-120km.
Parâmetro do chip
Tipo Gerenciamento Rede	L2
Protocolo Rede	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x
Modo Encaminhamento	Armazenar e encaminhar (velocidade total do fio)
Capacidade do interruptor	52Gbps(Sem bloqueio)
Encaminhamento Taxa @ 64byte	35,71 Mpps
CPU(Hz)	416M
DRAM	1G
FLASH	128M
MAC	8K
Memória Buffer	8M
Quadro Jumbo	9,6 K
Indicador LED	Alimentação/Sistema: SYS (Verde), PoE: PoE (Verde), Rede: Link (Amarelo), Taxa: 100/1000 (Verde), Porta de fibra: L/A (Verde)
Redefinir interruptor	Sim, pressione e segure o interruptor por 10 segundos e solte-o para restaurar as configurações de fábrica
PoE & Alimentação
Porto PoE	Porta 1-8
Gestão PoE	Configuração do limite de potência total PoE Início do atraso do poder, trabalho do PoE e programação do tempo Porto PoE trabalhando exibição status, Porto PoE saída prioridade configuração Porto PoE distribuição de potência, PoE on/off, af/at distribuição de energia
Pin alimentação	1/2 ( ), 3/6 (-)
Poder máximo pelo porto	30W, IEEE 802.3 af/às
Consumo Energia	Em espera <15W, Carga máxima af<120W, a <240W

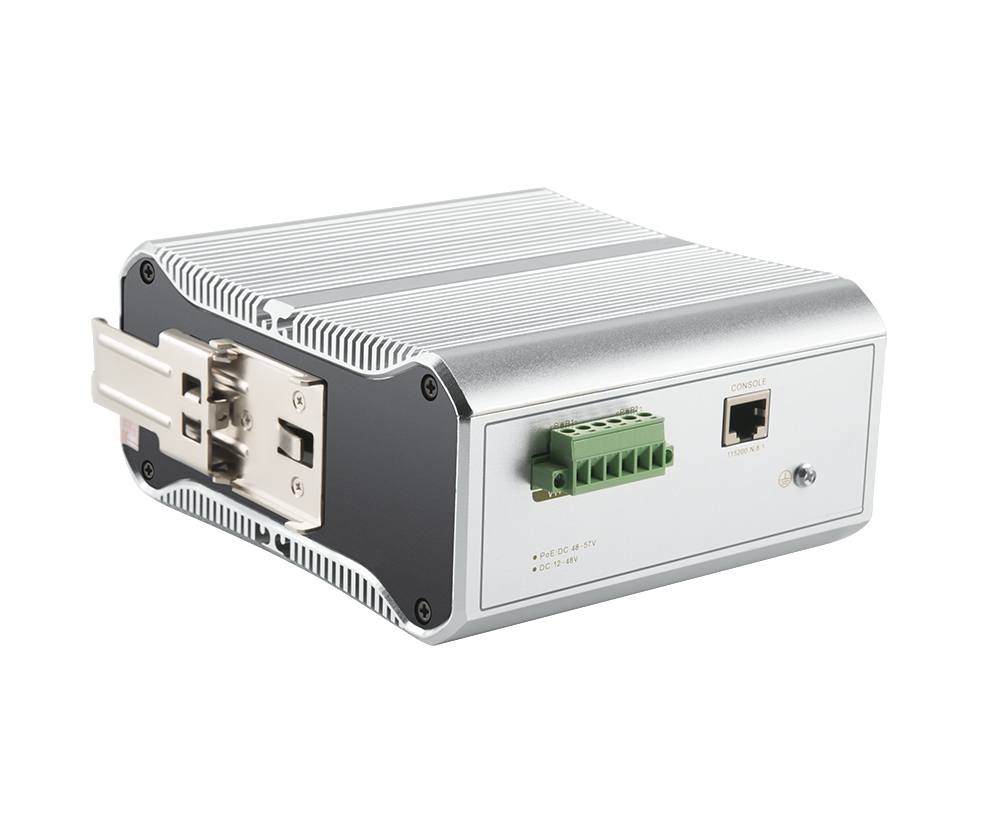

Entrada Tensão/Interface	DC48-57V, 6P terminal Phoenix industrial, suporte a proteção anti-reversa.
Alimentação	Não, 48V/120W opcional ou 48V/240W fonte de alimentação industrial
Parâmetro físico
Operação Temp/Umidade	-40 ~ + 80 °C, 5% ~ 90% RH Sem condensação
Temp/umidade do armazenamento	-40 ~ + 85 °C, 5% ~ 95% RH Sem condensação
Dimensão (L * W * H)	166 150 * * 90 milímetros
Peso líquido/bruto	2,1 quilogramas/2,3 quilogramas

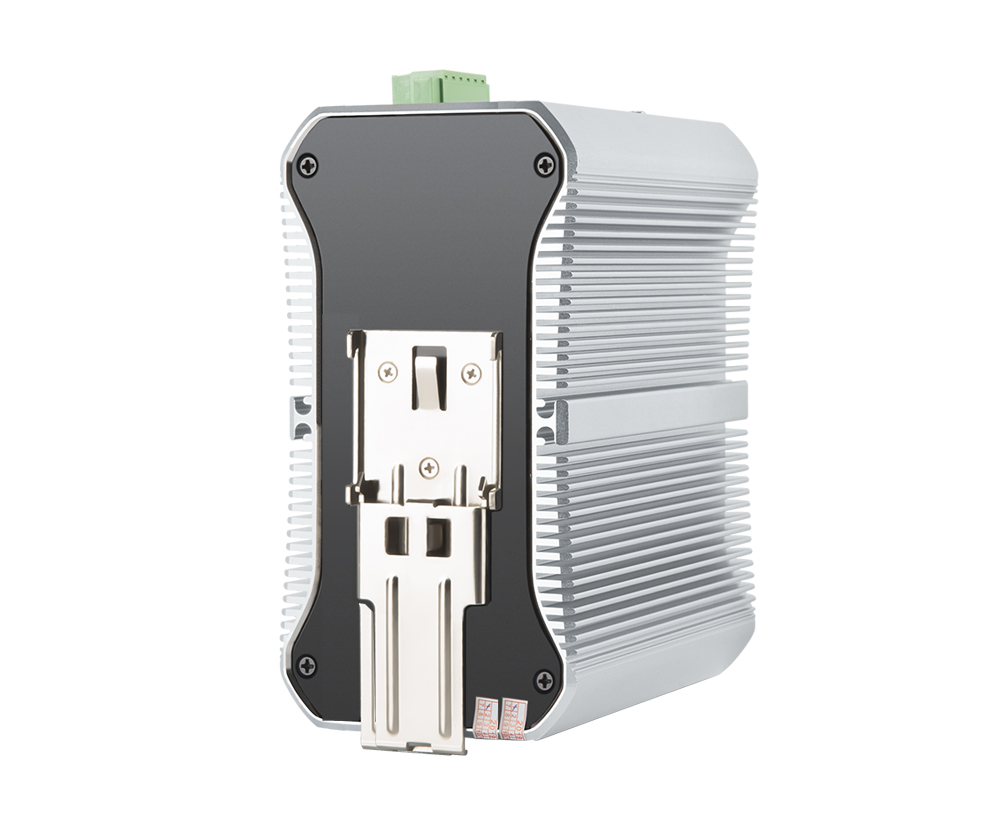

Instalação	Desktop, trilho 35mm DIN
Certificação & garantia
Proteção contra raios	IEC61000-4-3 (RS):10 V/m (80-1000MHz) FCC Parte 15/CISPR22 (EN55022): Classe A IEC61000-6-2 (Padrão Industrial Comum) IEC61000-4-9 (campo magnético pulsado): 1000A/m IEC61000-4-10 (oscilação amortecida): 30A/m 1MHz IEC61000-4-12/18 (Shockwave): CM2.5kV, DM1kV Proteção nível: IP40, Proteção contra raios: 6KV 8/20us IEC61000-4-4(EFT): Cabo de alimentação: ± 4kV, cabo de dados: ± 2kV IEC61000-4-16 (transmissão de modo comum): 30V, 300V, 1s IEC61000-4-2 (ESD): ± 8kV contato descarga, ± 15kV ar descarga IEC61000-4-6 (transmissão de radiofrequência): 10V(150kHz ~ 80MHz) IEC61000-4-8 (campo magnético da frequência do poder): 100A/m, 1000A/m, 1s-3s IEC61000-4-5 (Surge): Cabo de alimentação: CM ± 4kV/ DM ± 2kV, cabo de dados: ± 4kV
Propriedades mecânicas	IEC60068-2-6 (Anti Vibração), IEC60068-2-27 (Anti Choque), IEC60068-2-32 (Queda Livre)
Certificação	Marca CE, anúncio publicitário, CE/LVD EN62368-1, FCC peça 15 classe A, RoHS
Garantia	5 anos, manutenção vitalícia.
Recurso Gerenciamento Rede
Interface	Porto verde Ethernet Configuração de economia de energia Transmita controle contra tempestades baseado na velocidade do porto Proteção de temperatura, controle de fluxo IEEE 802.3x (Full duplex) O limite de velocidade do fluxo de mensagens na porta de acesso, mini tamanho de partícula é 64Kbps.
L3Característica	Protocolo ARP max 1024 entradas Roteamento estático/roteamento padrão max 128 entradas L2 rede gestão, IPV4/IPV6 dupla pilha gestão Roteamento e encaminhamento L3 e comunicação entre diferentes segmentos de rede e diferentes VLAN
VLAN	Configurações de acesso, tronco e porta híbrida VLAN baseada em porta (4K), IEEE802.1q, configuração QinQ Voz VLAN, VLAN baseada em protocolo, VLAN baseada em endereço MAC
Agregação portuária	LACP, agregação estática, grupos de agregação máxima 12 e 8 portas por grupo.
Spanning Tree	STP (IEEE802.1d), RSTP (IEEE802.1w), MSTP (IEEE802.1s)
Protocolo Rede Anel	G.8032 (ERPS), tempo de recuperação inferior a 20ms 255 Anel no máximo, Max 1024 dispositivos por anel.
Multicast	MLD Snooping, Multicast VLAN, IGMP Snooping v1/v2/v3, Max 1024 grupos multicast, saída rápida
Espelhamento Porto	Espelhamento bidirecional dos dados baseado na porta
QoS	Limitação de taxa baseada em fluxo, redirecionamento baseado em fluxo Algoritmo Agendamento Fila (SP, WRR, SP WRR) Filtragem de pacotes baseada em fluxo, filas 8 * Output de cada porta 802.1p/ DSCP mapeamento prioridade, Diff-Serv QoS, Priority Mark/Observação
LCA	Distribuição ACL baseada na porta e VLAN L2-L4 função de filtragem de pacotes, combinando a primeira mensagem de 80 bytes e fornece definições ACL baseadas no endereço MAC de origem, endereço MAC de destino, endereço IP de origem, endereço IP de destino, tipo de protocolo IP, porta TCP/UDP, faixa de portas TCP/UDP, VLAN, etc.
Segurança	Buracos negros Mac, proteção IP fonte Autenticação do endereço IEEE802.1X e MAC Broadcast storm control, Backup para host datum SSH 2.0, SSL, isolamento porta, ARP mensagem velocidade limite Gerenciamento hierárquico do usuário e proteção por senha Anti-DoS ataque, AAA & RADIUS & certificação TACACS IP-MAC-VLAN-Port binding, inspeção ARP, MAC learning limit
DHCP	Cliente DHCP, Snooping DHCP, Servidor DHCP, Relé DHCP
Gestão	Relógio NTP, Restauração com um clique, SNMP V1/V2/V3 Registo do trabalho do sistema, gestão da rede Web (https) Detecção de Ping Link Layer Discovery Protocol (LLDP) ONV-NMS gestão cluster plataforma (LLDP SNMP) Verificação do status do cabo, Visualizando CPU Utilização Instantânea Status Console/ AUX Modem/ Telnet/ CLI linha comando configuração FTP, TFTP, Xmodem, SFTP arquivo upload e download gestão
Sistema	Navegador Web: Mozilla Firefox 2.5 ou superior, Google Chrome V42 ou superior, cabo Ethernet Cat5 e superior TCP/IP, adaptador de rede e sistema operacional de rede (como Microsoft Windows, Linux, Mac OS X) instalado em cada computador na rede Cat5 e acima cabo Ethernet
