VISÃO GERAL

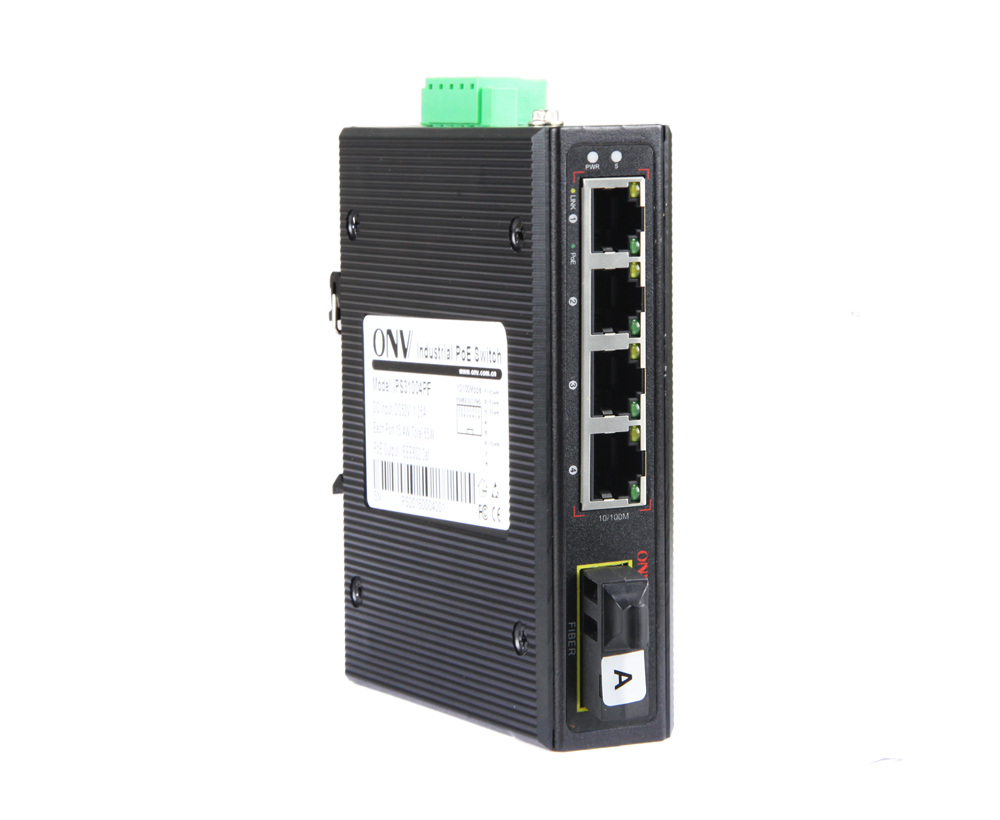

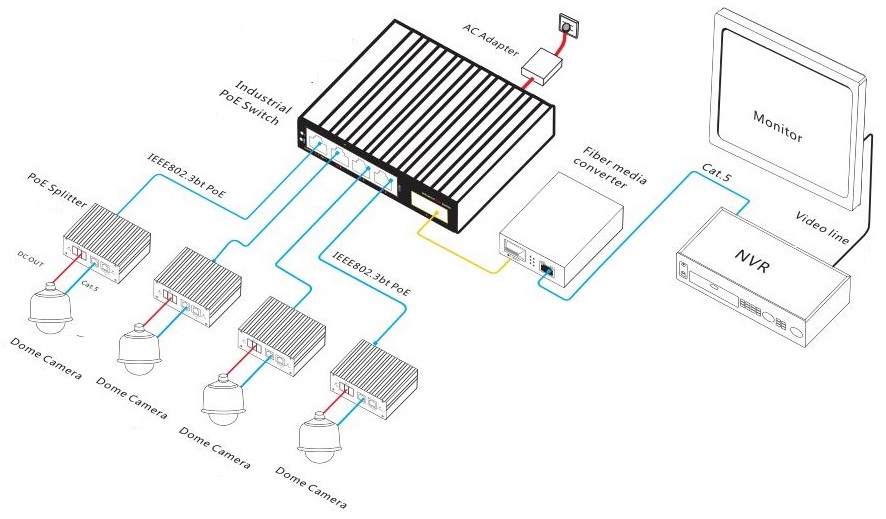

O ONV-IPS31004PF-bt é um bt industrial 10/100MPdEInterruptor desenvolvido independentemente pela ONV. Tem 4*10/100Base-TXOs portos RJ45 adaptáveis e 1*155M uplink o SCFibraPortos. A porta 1-4 pode suportar a saída PoE bt e é compatível com o padrão IEEE 802.3 af/at PoE e a potência máxima de saída de porta única é 90W.Como um dispositivo de alimentação PoE, ele pode detectar e reconhecer automaticamente o equipamento receptor de energia que atende ao padrão e fornecer energia através do cabo de rede. Ele fornece terminais estáveis e seguros para cúpulas de rede PTZ, AP sem fio de alta potência, alto-falantes multimídia de alta potência e iluminação POE de alta potência, etc. através de um cabo de rede para atender ao ambiente de rede que precisa de alimentação PoE de alta densidade. É adequado para transporte inteligente, trânsito ferroviário, energia elétrica, mineração, metalurgia e energia verde. Cenas industriais como a construção criam uma rede de comunicação econômica e estável.Modo não gerenciado, plug and play, sem configuração, fácil de usar.
CARACTERÍSTICA
Acesso 10/100M
◇Apoie a transmissão deobstrução da fio-velocidade.
◇Suporte full-duplex baseado em IEEE802.3x e half-duplex baseado em contrapressão.
◇Suporta 100M combinação de portas RJ45 e portas de fibra SC, permitindo aos usuários rede flexível para atender às necessidades de rede em vários cenários.
Fonte alimentação Smart PoE
◇As portas 4*10/100Base-TX RJ45 suportam a fonte de alimentação bt PoE, atendendo às necessidades de fonte de alimentação PoE de alta potência no campo industrial.
◇Sistema prioritário para porta PoE, ele fornecerá energia para a porta de nível de alta prioridade primeiro quando o orçamento de energia for insuficiente e evitará o excesso de trabalho do dispositivo.
◇A potência máxima de saída do PoE de porta única é de 90W e a compatibilidade retroativa IEEE 802.3 af/at padrão PoE identifica automaticamente dispositivos PoE para alimentação sem danificar dispositivos não PoE.
Estável e confiável
◇CCC, CE, FCC, RoHS.
◇O painel de fácil utilização pode mostrar o status do dispositivo através do indicador LED de PWR, Link e PoE.
◇Baixo consumo de energia, carcaça de liga de alumínio e excelente dissipação de calor para garantir o funcionamento estável do interruptor.

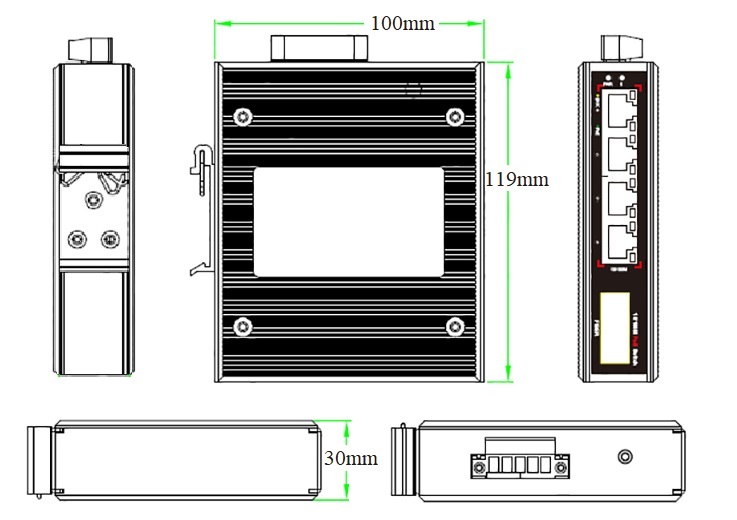

DIMENSÃO
INFORMAÇÕES DE ENCOMENDA
|
Modelo |
Descrição |
Fonte alimentação recomendada |
|
ONV-IPS31004PF-bt |
Interruptor PoE bt industrial não gerenciado com portas RJ45 4*10/100M e 1*155M uplink porta de fibra SC (módulo óptico de fibra dupla de modo único 1310nm/20km). Porta 1-4 pode suportar bt saída PoE e são compatíveis com IEEE 802.3 af/at padrão PoE. Pode suportar dupla entrada de alimentação DC e montagem trilho DIN. |
240W |
|
ONV-IPS31004PF-M-bt |
Interruptor PoE bt industrial não gerenciado com portas RJ45 4*10/100M e 1*155M uplink porta de fibra SC (módulo óptico de fibra dupla de 850nm/0.5km ou 1310nm/2km). Porta 1-4 pode suportar bt saída PoE e são compatíveis com IEEE 802.3 af/at padrão PoE. Pode suportar dupla entrada de alimentação DC e montagem trilho DIN. |
240W |
|
ONV-IPS31004PF-A-bt |
Interruptor PoE bt industrial não gerenciado com portas RJ45 4*10/100M e 1*155M uplink porta de fibra SC (módulo óptico de fibra única de modo único 1310nm/20km). Porta 1-4 pode suportar bt saída PoE e são compatíveis com IEEE 802.3 af/at padrão PoE. Pode suportar dupla entrada de alimentação DC e montagem trilho DIN. |
240W |
|
ONV-IPS31004PF-B-bt |
Interruptor PoE bt industrial não gerenciado com portas RJ45 4*10/100M e 1*155M uplink porta de fibra SC (módulo óptico de fibra única de modo único 1550nm/20km). Porta 1-4 pode suportar bt saída PoE e são compatíveis com IEEE 802.3 af/at padrão PoE. Pode suportar dupla entrada de alimentação DC e montagem trilho DIN. |
240W |
|
Nota:A fonte de alimentação não está incluída e precisa ser comprada. |
||
LISTA DE EMBALAGEM
|
Lista embalagem |
Conteúdo |
Quantidade |
Unidade |
|
5 portas 10/100M industrialBtInterruptor PoE |
1 |
Definir |
|
|
Guia do usuário |
1 |
PC |
|
|
Cartão Garantia |
1 |
PC |
FORNECIMENTO DE ALIMENTAÇÃO
|
Produto |
Modelo |
Descrição |
Unidade |
|
Fonte alimentação industrial trilho DIN 120W |
GWS-DP120-48 |
DIN Rail 120W único conjunto de alimentação de saída Tensão de entrada AC100V ~ 240V 50-60Hz, 2.3A Saída Tensão: DC48V, 2.5A Operação Temperatura: -40 ℃ a 70 ℃ |
PC |
|
Alimentação industrial trilho DIN 240W |
GWS-DP240-48 |
DIN Rail 240W único conjunto de alimentação de saída Tensão de entrada AC 100V ~ 240V 50-60Hz, 3.0A Saída Tensão: DC48V, 5.0A Operação Temperatura: -40 ℃ a 70 ℃ |
PC |
|
Alimentação industrial trilho DIN 480W |
GWS-DP480-48 |
DIN Rail 480W único conjunto de alimentação de saída Tensão de entrada: AC100V ~ 240V 50-60Hz 5.0A Saída Tensão: DC48V, 10A Operação Temperatura: -40 ℃ a 70 ℃ |
PC |
ESPECIFICAÇÃO TÉCNICA
|
Modelo |
ONV-IPS31004PF-BT |
|
Características Interface |
|
|
Porto Fixo |
1*155M uplink fibra SC porto (dados) 4*10/100Base-TX bt PoE portas (dados/potência) 2 portas de alimentação DC V, redundantes em V (terminal Phoenix industrial 5P) |
|
Porta Ethernet |
O porto 1-4 pode apoiar 10/100Base-TX auto-detecção, completamente/half duplex MDI/ MDI-X auto-adaptação |
|
Transmissão par trançado |
10BASE-T: Cat3,4,5 UTP (≤ 100 metros) 100BASE-TX: Cat5 ou UTP posterior (≤ 100 metros) |
|
Porto fibra óptica |
O módulo ótico é fibra dupla 20km do único-modo, porto do SC. (única fibra opcional do único-modo e módulo ótico da fibra dupla do multi-modo) |
|
Cabo óptico/distância |
Multi-modo: 850nm/ 0-500m, Único-modo: 1310nm/ 0-40km, 1550nm/ 0-120km |
|
Parâmetro do chip |
|
|
Protocolo Rede |
IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3u 100Base-FX, IEEE 802.3x |
|
Modo Encaminhamento |
Armazenar e encaminhar (velocidade total do fio) |
|
Capacidade do interruptor |
1.0Gbps (sem bloqueio) |
|
Encaminhamento Taxa @ 64byte |
0,74 Mpps |
|
MAC |
1K |
|
Memória Buffer |
512K |
|
JMumboFArames |
9,2 K |
|
LED Indicador |
Alimentação: PWR (verde), Rede: Link (amarelo), PoE: PoE (verde), Porta de fibra: 5 (verde) |
|
PoE & Alimentação |
|
|
Porto PoE |
Porta 1-4 |
|
Pin alimentação |
1/2( )3/6 (-) 4/5( )7/8 (-) |
|
Poder máximo pelo porto |
90W, IEEE 802.3 af/at/bt |
|
Consumo Energia |
Em espera <4W, carga total <240W |
|
Entrada Tensão/Interface |
DC48-57V, terminal industrial Phoenix 5P, suporta proteção anti-reversa. |
|
Alimentação |
Fonte de alimentação industrial opcional 48V/240W |
|
Parâmetro físico |
|
|
Operação Temp/Umidade |
-40 ~ + 75 °C, 5% ~ 90% RH Sem condensação |
|
Temp/umidade do armazenamento |
-40 ~ + 85 ° C, 5% ~ 95% RH Sem condensação |
|
Dimensão(L * A * A) |
119*100*30 milímetros |
|
Peso líquido/bruto |
0,4 kg/0,5 kg |
|
Instalação |
Desktop, trilho 35mm DIN |
|
Certificação & garantia |
|
|
Proteção contra raios |
Proteção nível: IP40 |
