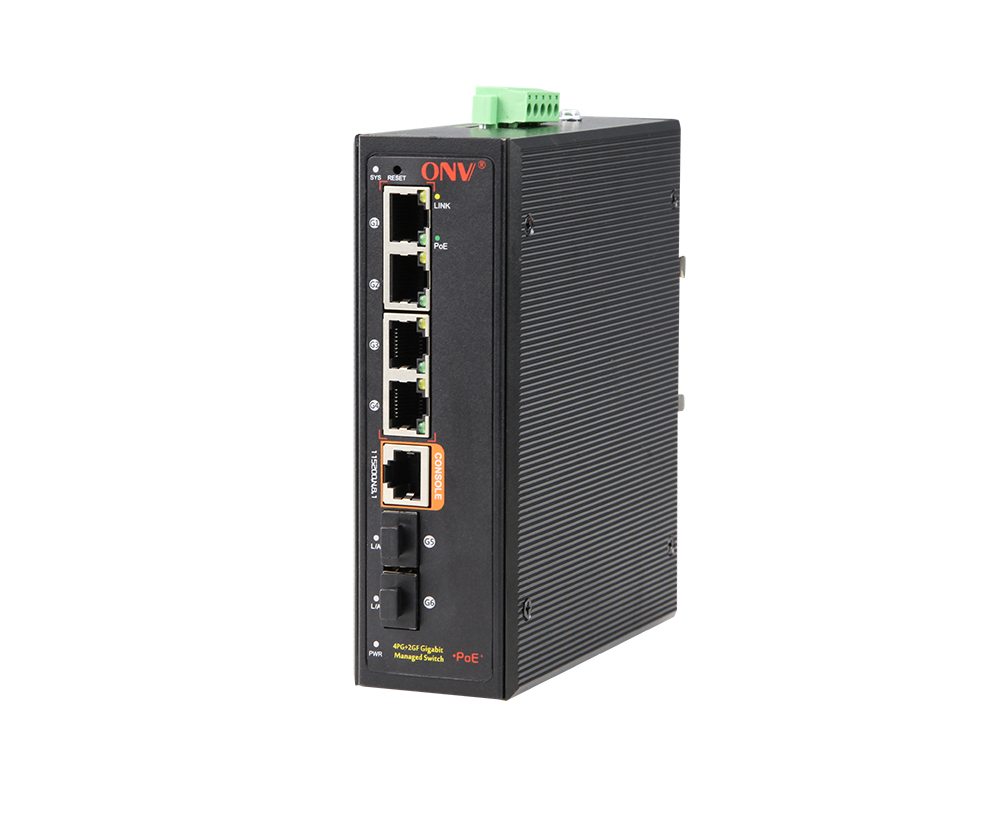

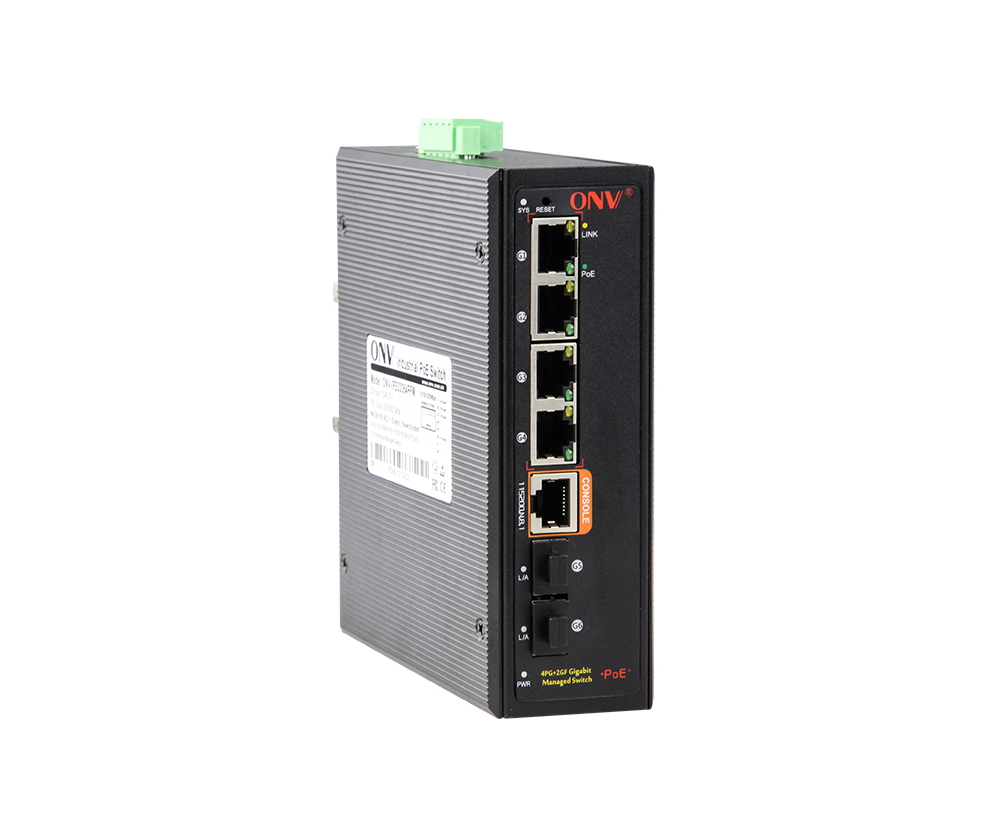

Switch industrial bt PoE gerenciado L2 Gigabit de 6 portas

Modelo： ONV-IPS33064PFM-bt

L2 gerenciado industrial bt PoE switch com 4*10/100/1000M portas RJ45 e 2*100/1000M uplink portas de fibra SFP. A porta 1-4 pode suportar o padrão PoE IEEE 802.3 af/at/bt. Pode suportar entrada de alimentação redundante DC dupla (conexão terminal Phoenix) e montagem em trilho DIN.

Quero fazer um inquérito para

Síntese
Especificação técnica

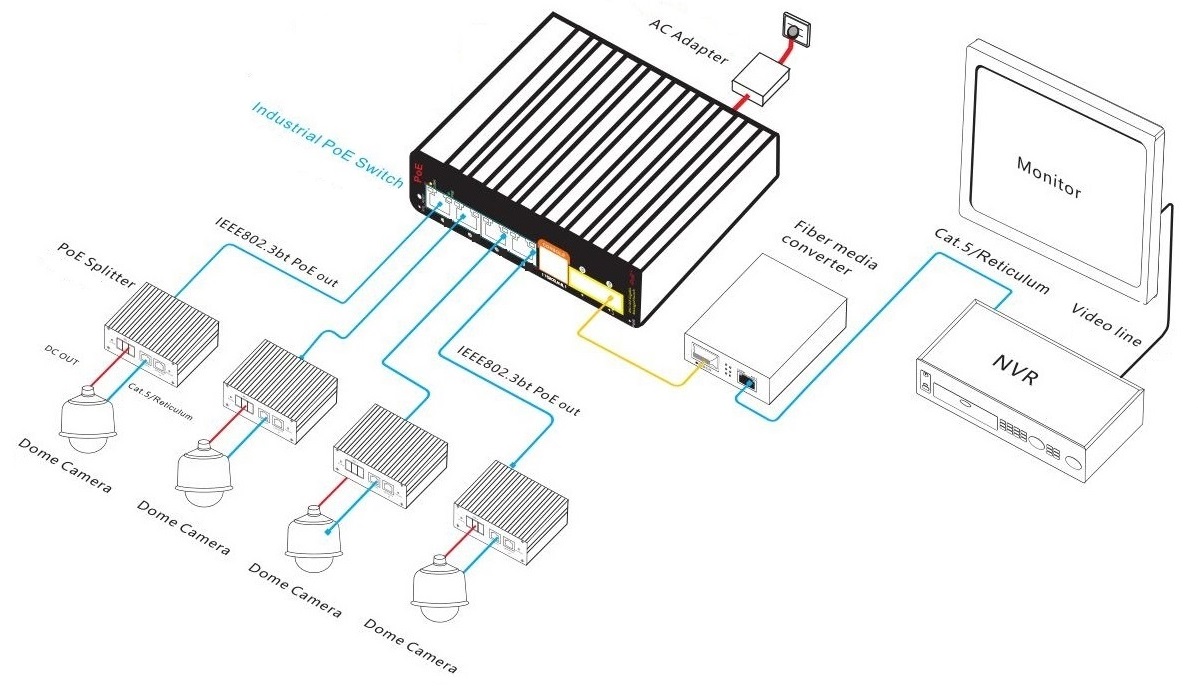

Aplicação
Documentos
Produtos relacionados

VISÃO GERAL

O ONV-IPS33064PFM-bt é um switch bt PoE industrial gerenciado Gigabit desenvolvido independentemente pela ONV. Possui portas RJ45 adaptáveis 4*10/100/1000M e 2*100/1000M uplink portas de fibra SFP. A porta 1-4 pode suportar o padrão PoE IEEE 802.3 af/at/bt e a saída de potência PoE de porta única é 90W. Como um dispositivo de alimentação PoE, ele pode detectar e reconhecer automaticamente o equipamento receptor de energia que atende ao padrão e fornecer energia através do cabo de rede. Ele fornece terminais estáveis e seguros para cúpulas de rede PTZ, AP sem fio de alta potência, alto-falantes multimídia de alta potência e iluminação PoE de alta potência através de um cabo de rede para atender ao ambiente de rede que precisa de uma fonte de alimentação PoE de alta densidade. É adequado para transporte inteligente, trânsito ferroviário, energia elétrica, mineração, metalurgia, energia verde e cenas industriais, como construção, para estabelecer uma rede de comunicação econômica e estável.

O ONV-IPS33064PFM-bt tem função de gerenciamento de rede L2 +, suporta gerenciamento IPV4/ IPV6, encaminhamento de rota estática, mecanismo de proteção de segurança, política ACL/QoS e VLAN e é fácil de gerenciar e manter. Suporta vários protocolos de redundância STP/RSTP/MSTP(<50ms) e ERPS (ITU-T G.8032) (<20ms) para melhorar o backup do link e a confiabilidade da rede. Quando uma rede unidirecional falha, a comunicação pode ser rapidamente restaurada para garantir comunicação ininterrupta importante para aplicativos. De acordo com os requisitos reais do aplicativo, você pode configurar vários serviços de aplicativos, como gerenciamento de energia PoE, controle de tráfego de porta, divisão VLAN e SNMP por meio do modo de gerenciamento da rede Web.

CARACTERÍSTICA

Acesso Gigabit

◇Apoie a transmissão deobstrução da fio-velocidade.

◇Suporte full-duplex baseado em IEEE 802.3x e half-duplex baseado em Backpressure.

◇Suporta a combinação de portas Gigabit RJ45 e SFP, que permite aos usuários construir redes de forma flexível para atender às necessidades de vários cenários.

Fonte alimentação Smart PoE

◇Defina na interface de gerenciamento de rede Web para controlar a fonte de alimentação da porta PoE com base no período de tempo definido pelo usuário.

◇Cumpra com o padrão PoE IEEE 802.3 af/at/bt, identifique automaticamente dispositivos PoE para fornecimento de energia e não danifique dispositivos não PoE.

◇Sistema prioritário para porta PoE, ele fornecerá energia à porta de nível de alta prioridade primeiro quando o orçamento de energia for insuficiente e evitará o excesso de trabalho do dispositivo.

◇As portas 4*10/100/1000Base-T RJ45 podem suportar a fonte de alimentação bt PoE, atendendo à demanda por fonte de alimentação PoE de super alta potência em vários cenários.

Capacidade forte do processamento do negócio

◇IEEE802.1Q VLAN, divisão VLAN flexível, Voz VLAN, e configuração QinQ.

◇Anel rede STP/RSTP/MSTP abrangendo árvore protocolo elimina camada 2 loops e realiza link backup.

◇QoS, baseado em porta, 802.1P e DSCP baseado em três modos de prioridade e quatro algoritmos de agendamento de fila: Equ, SP, WRR e SP WRR.

◇ACL para filtrar pacotes de dados configurando as operações e permissões correspondentes do processamento da regra, e fornece políticas flexíveis do controle de acesso da segurança.

◇A agregação estática e a agregação dinâmica aumentam efetivamente a largura de banda do link, alcançam o balanceamento de carga e o backup do link e melhoram a confiabilidade do link.

◇Suporte protocolo multicast IGMP V1/V2 e IGMP Snooping para atender às necessidades de vigilância por vídeo de alta definição multi-terminal e acesso por videoconferência.

Segurança

◇Porto isolamento e tempestade controle.

◇Apoie a função obrigatória flexível quádrupla do porto VLAN do MAC do IP.

◇Suporte a autenticação 802.1X para fornecer funções de autenticação para computadores LAN e controlar o status de autorização das portas controladas de acordo com os resultados da autenticação.

Estável e confiável

◇CCC, CE, FCC, RoHS.

◇O painel de fácil utilização pode mostrar o estado do dispositivo através do indicador LED de PWR, SYS, Link e PoE.

◇Baixo consumo de energia, carcaça de liga de alumínio e excelente dissipação de calor para garantir a operação estável do interruptor.

Gestão fácil O & M

◇Monitoramento CPU, monitoramento de memória, detecção Ping e detecção de cabos.

◇HTTPS, SSLV3, SSH V1/V2 e outros métodos de criptografia tornam o gerenciamento mais seguro.

◇RMON, logs do sistema e estatísticas de tráfego portuário facilitam a otimização e transformação da rede.

◇O LLDP facilita o sistema de gerenciamento de rede para consultar e determinar o status de comunicação do link.

◇Gerenciamento de rede Web, CLI (Console, Telnet), SNMP (V1/V2/V3), Telnet e outros métodos diversificados de gerenciamento e manutenção.

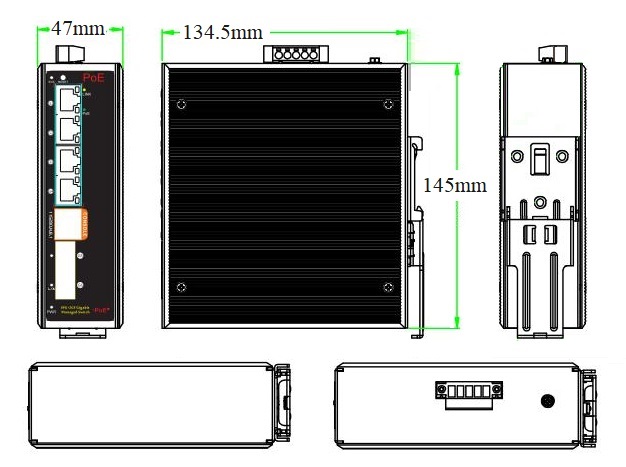

DIMENSÃO

INFORMAÇÕES DE ENCOMENDA

Modelo	Descrição	Fonte alimentação recomendada
ONV-IPS33064PFM-bt	L2 gerenciado industrial bt PoE switch com 410/100/1000M portas RJ45 e 2100/1000M uplink portas de fibra SFP. A porta 1-4 pode suportar o padrão PoE IEEE 802.3 af/at/bt. Pode suportar entrada de alimentação redundante DC dupla (conexão terminal Phoenix) e montagem em trilho DIN.	240W
Nota:O módulo óptico e a fonte de alimentação não estão incluídos e precisam ser comprados.

LISTA DE EMBALAGEM

Lista embalagem	Conteúdo	Quantidade	Unidade
	6 portasGIgabit gerenciado bt industrialInterruptor PoE	1	SEt
	Adaptador RJ45-DB9CCapaz	1	PC
	Guia do usuário	1	PC
	Cartão Garantia e Certificado de Conformidade	1	PC

MÓDULO ÓPTICO

Produto	Modelo	Descrição	Unidade
Módulo óptico 1.25G	2630-G	Módulo ótico industrial de SFP, fibra dupla 850nm do multi-modo 1.25G, distância de transmissão: 550m, relação do LC. Suporta função DDM e hot plugging.	PC
	2632-G	Módulo ótico industrial de SFP, fibra dupla 1310nm do único-modo 1.25G, distância de transmissão: 20km, relação do LC. Suporta função DDM e hot plugging.	PC
	2612-T-G	Módulo ótico industrial de SFP, fibra TX1310nm/ RX1550nm do único-modo 1.25G, distância de transmissão: 20km, relação do LC. Suporta função DDM e hot plugging.	PC
	2613-R-G	Módulo ótico industrial de SFP, fibra TX1550nm/ RX1310nm do único-modo 1.25G, distância de transmissão: 20km, relação do LC. Suporta função DDM e hot plugging.	PC
	2612-T-G-SC	Módulo ótico industrial de SFP, fibra TX1310nm/ RX1550nm do único-modo 1.25G, distância de transmissão: 20km, relação do SC. Suporta função DDM e hot plugging.	PC
	RG-2613-SC	Módulo ótico industrial de SFP, fibra TX1550nm/ RX1310nm do único-modo 1.25G, distância de transmissão: 20km, relação do SC. Suporta função DDM e hot plugging.	PC

PFORNECIMENTO OWER

Produto

Modelo

Descrição

Unidade

Alimentação industrial trilho DIN 240W

GWS-DP240-48

DIN Rail 240W único conjunto de alimentação de saída

Tensão de entrada: AC100V-240V 50-60Hz 3.0A

Saída Tensão: DC48V, 5.0A

Operação Temperatura: -40 ℃ a + 70 ℃

PRODUTO RELACIONADO

Modelo	Descrição
ONV-IPS31004PF-bt	Interruptor PoE bt industrial não gerenciado com portas RJ45 410/100M e 1155M uplink porta de fibra SC. A porta 1-4 pode suportar o padrão PoE IEEE 802.3 af/at/bt. Pode suportar entrada de alimentação redundante DC dupla (conexão terminal Phoenix) e montagem em trilho DIN.
ONV-IPS31064P-bt	Interruptor PoE bt industrial não gerenciado com portas RJ45 6*10/100M. A porta 1-4 pode suportar o padrão PoE IEEE 802.3 af/at/bt. Pode suportar entrada de alimentação redundante DC dupla (conexão terminal Phoenix) e montagem em trilho DIN.
ONV-IPS33064P-bt	Interruptor PoE bt industrial não gerenciado com portas RJ45 6*10/100/1000M. A porta 1-4 pode suportar o padrão PoE IEEE 802.3 af/at/bt. Pode suportar entrada de alimentação redundante DC dupla (conexão terminal Phoenix) e montagem em trilho DIN.
ONV-IPS33064PF-bt	Interruptor PoE bt industrial não gerenciado com portas RJ45 410/100/1000M e 21000M uplink portas de fibra SFP. A porta 1-4 pode suportar o padrão PoE IEEE 802.3 af/at/bt. Pode suportar entrada de alimentação redundante DC dupla (conexão terminal Phoenix) e montagem em trilho DIN.
ONV-IPS33064PFG-bt	Interruptor PoE bt industrial não gerenciado com 510/100/1000M portas RJ45 e 11000M uplink porta de fibra SFP. A porta 1-4 pode suportar o padrão PoE IEEE 802.3 af/at/bt. Pode suportar entrada de alimentação redundante DC dupla (conexão terminal Phoenix) e montagem em trilho DIN.
ONV-IPS33108PFM-bt	L2 + gerenciado industrial bt PoE switch com 810/100/1000M portas RJ45 e 21000M uplink portas de fibra SFP. A porta 1-8 pode suportar o padrão PoE IEEE 802.3 af/at/bt. Pode suportar entrada de alimentação redundante DC dupla (conexão terminal Phoenix) e montagem em trilho DIN.
ONV-IPS57128PFM-bt	L2 + gerenciado industrial bt PoE interruptor de fibra com 810/100/1000/2500M portas RJ45 e 41/10G uplink SFP + portas de fibra. A porta 1-8 pode suportar o padrão PoE IEEE 802.3 af/at/bt. Pode suportar entrada de alimentação redundante DC dupla (conexão terminal Phoenix) e montagem em trilho DIN.

TECHNICAL SPECIFICATION

Model	ONV-IPS33064PFM-bt
Interface Characteristics
Fixed Port	1RS232 Console port (115200,N,8,1) 2100/1000M uplink SFP fiber ports (Data) 4*10/100/1000M bt PoE ports (Data/ Power) 2 set V , V- redundant DC power port (5P industrial Phoenix terminal)
Ethernet Port	Port 1-4 can support 10/100/1000Base-T auto-sensing, full/ half duplex MDI/ MDI-X self-adaption
Twisted Pair Transmission	10BASE-T: Cat3,4,5 UTP(≤100 meters) 100BASE-TX: Cat5 or later UTP(≤100 meters) 1000BASE-T: Cat5e or later UTP(≤100 meters)
Optical Fiber Port	Gigabit optical fiber port, default no include optical module (optional single-mode/ multi-mode, single fiber/ dual fiber optical module. LC)
Cabo óptico/distância	Multi-modo: 850nm/ 0-550m, Único-modo: 1310nm/ 0-40km, 1550nm/ 0-120km.
Parâmetro do chip
Protocolo Rede	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x
Modo Encaminhamento	Armazenar e encaminhar (velocidade total do fio)
Capacidade do interruptor	16Gbps (sem bloqueio)
Encaminhamento Taxa @ 64byte	8,93 Mpps
CPU	416MHz
DRAM	1G
FLASH	128M
MAC	8K
Memória Buffer	4M
Quadro Jumbo	9,6 K
Indicador LED	Alimentação/Sistema: SYS (Verde), Rede: Link (Amarelo), Porta de fibra: L/A (Verde), PoE: PoE (Verde)
Redefinir interruptor	Sim (Pressione e segure por 10 segundos e solte, o interruptor irá restaurar as configurações de fábrica)
PoE & Alimentação
Porto PoE	Porta 1-4
Gestão PoE	Porto PoE trabalhando exibição status Configuração prioritária do resultado PoE do porto Configuração do limite de potência total PoE Início do atraso do poder, trabalho do PoE e programação do tempo Porto PoE distribuição de potência, PoE on/off, af/at/bt distribuição de energia
Pin alimentação	1/2( )3/6 (-) 4/5( )7/8 (-)
Poder máximo pelo porto	90W, IEEE 802.3 af/at/bt
Consumo Energia	Em espera <8W, carga máxima <240W
Entrada Tensão/Interface	DC48-57V, terminal industrial Phoenix 5P, suporte a proteção anti-reversa.
Alimentação	Fonte de alimentação industrial opcional 48V/240W
Parâmetro físico
Operação Temp/Umidade	-40 ~ + 80 °C, 5% ~ 90% RH Sem condensação
Temp/umidade do armazenamento	-40 ~ + 85 °C, 5% ~ 95% RH Sem condensação
Dimensão	145134,547 milímetros
Peso líquido/bruto	0,7 kg/0,9 kg

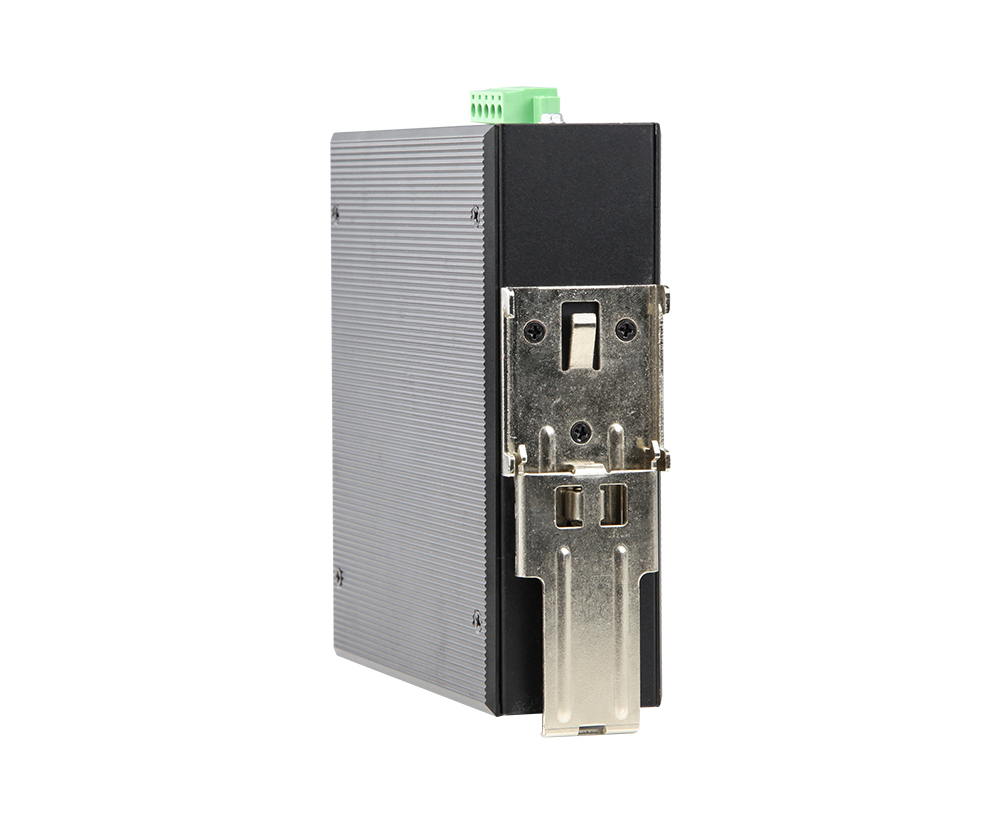

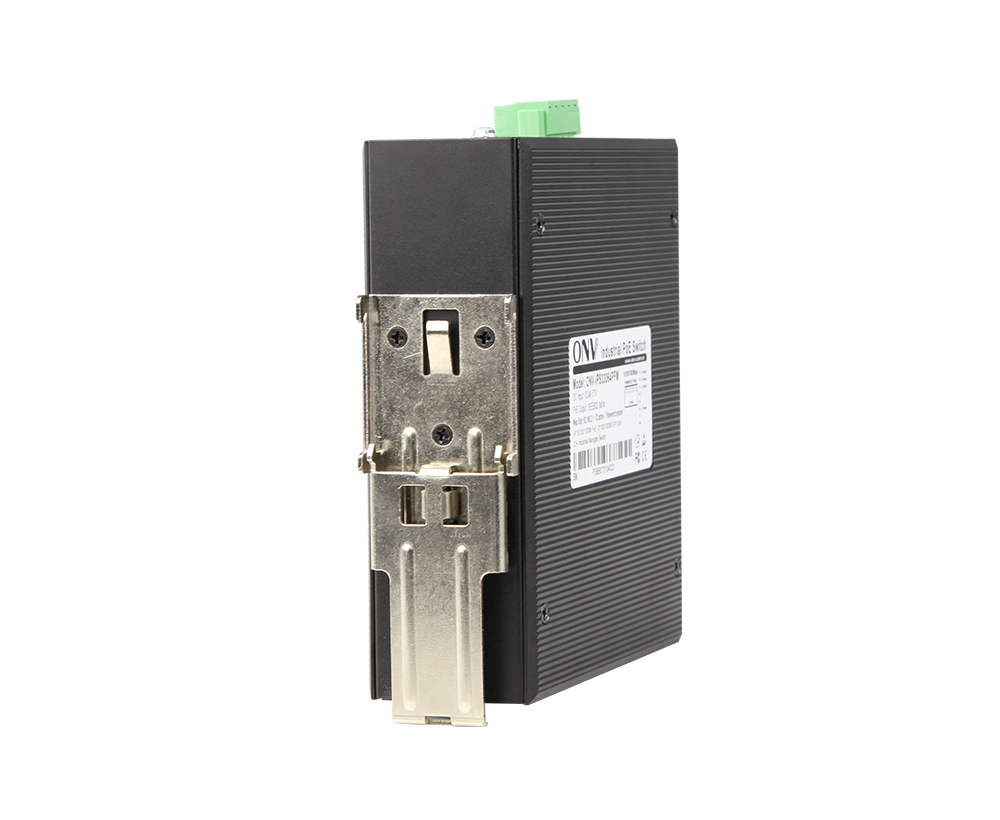

Instalação	Desktop, trilho 35mm DIN
Certificação & garantia
Proteção contra raios	IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz) FCC Parte 15/CISPR22 (EN55022): Classe A IEC61000-6-2 (Padrão Industrial Comum) IEC61000-4-9 (campo magnético pulsado): 1000A/m IEC61000-4-10 (oscilação amortecida): 30A/m 1MHz IEC61000-4-12/18 (Shockwave): CM2.5kV, DM1kV Proteção nível: IP40, Proteção contra raios: 6KV 8/20us IEC61000-4-4(EFT): Cabo de alimentação: ± 4kV, cabo de dados: ± 2kV IEC61000-4-16 (modo de transmissão comum): 30V, 300V, 1s IEC61000-4-2 (ESD): ± 8kV contato descargas, ± 15kV ar descarga IEC61000-4-6 (transmissão de radiofrequência): 10V(150kHz ~ 80MHz) IEC61000-4-8 (campo magnético da frequência do poder): 100A/m, 1000A/m, 1 s-3s IEC61000-4-5 (Surge): Cabo de alimentação: CM ± 4kV/ DM ± 2kV, cabo de dados: ± 4kV
Propriedades mecânicas	IEC60068-2-6 (Anti Vibração), IEC60068-2-27 (Anti Choque), IEC60068-2-32 (Queda livre)
Certificação	Marca CE, comercial, CE/LVD EN62368-1, FCC parte 15 classe A, RoHS
Warren	5 anos, suporte vital.
Recurso Gerenciamento Rede
Interface	Porta verde Ethernet Configuração de economia de energia Transmita controle contra tempestades baseado na velocidade do porto Configuração proteção temperatura portoPor exemplo,Controle do fluxo IEEE802.3x (Full duplex) O limite de velocidade do fluxo de mensagens na porta de acesso, mini tamanho de partícula é 64Kbps.
L3 Característica	Protocolo ARP max 1024 entradas Roteamento estático/roteamento padrão max 128 entradas L2 rede gestão, IPV4/IPV6 dupla pilha gestão Roteamento e encaminhamento L3 e comunicação entre diferentes segmentos de rede e diferentes VLAN
VLAN	Configurações de acesso, tronco e porta híbrida VLAN baseada em porta (4K), IEEE802.1q, configuração QinQ Voz VLAN, VLAN baseada em protocolo, VLAN baseada em endereço MAC
Agregação portuária	LACP, agregação estática, grupos de agregação Max 3 e 8 portas por grupo.
Spanning Tree	STP (IEEE802.1d), RSTP (IEEE802.1w), MSTP (IEEE802.1s)
Protocolo Rede Anel	G.8032 (ERPS), 250 Anel no máximo, 250 dispositivos máximos pelo anel. Recuperação tempo menos de 20ms
Multicast	MLD Snooping, Multicast VLAN, IGMP Snooping v1/v2/v3, Max 1024 grupos multicast, saída rápida
Espelhamento Porto	Espelhamento bidirecional dos dados baseado na porta
QoS	Limitação de taxa baseada em fluxo, redirecionamento baseado em fluxo Algoritmo Agendamento Fila (SP, WRR, SP WRR) Filtragem de pacotes baseada em fluxo, filas 8 * Output de cada porta 802.1p/ DSCP mapeamento prioridade, Diff-Serv QoS, Priority Mark/Observação
LCA	Distribuição ACL baseada na porta e VLAN L2-L4 função de filtragem de pacotes, combinando a primeira mensagem de 80 bytes e fornece definições ACL baseadas no endereço MAC de origem, endereço MAC de destino, endereço IP de origem, endereço IP de destino, tipo de protocolo IP, porta TCP/UDP, faixa de portas TCP/UDP, VLAN, etc.
Segurança	Buracos negros Mac, proteção IP fonte Autenticação do endereço IEEE802.1X e MAC Broadcast storm control, Backup para host datum SSH 2.0, SSL, isolamento porta, ARP mensagem velocidade limite Gerenciamento hierárquico do usuário e proteção por senha Anti-DoS ataque, AAA & RADIUS & certificação TACACS IP-MAC-VLAN-Port binding, inspeção ARP, MAC learning limit
DHCP	Cliente DHCP, Snooping DHCP, Servidor DHCP, Relé DHCP
Gestão	Gestão rede Web (https) Link Layer Discovery Protocol (LLDP) Ver Status Utilização Instantânea do CPU Relógio NTP, Restauração com um clique, SNMP V1/V2/V3 Verificação do status do cabo, detecção do Ping, registro do trabalho do sistema ONV NMS plataforma cluster gestão (LLDP SNMP) Console/ AUX Modem/ Telnet/ CLI linha comando configuração FTP, TFTP, Xmodem, SFTP arquivo upload e download gestão
Sistema	Navegador Web: Mozilla Firefox 2.5 ou superior, Google Chrome V42 ou superior, cabo Ethernet Cat5 e superior TCP/IP, adaptador de rede e sistema operacional de rede (como Microsoft Windows, Linux, Mac OS X) instalado em cada computador na rede Cat5 e acima cabo Ethernet
