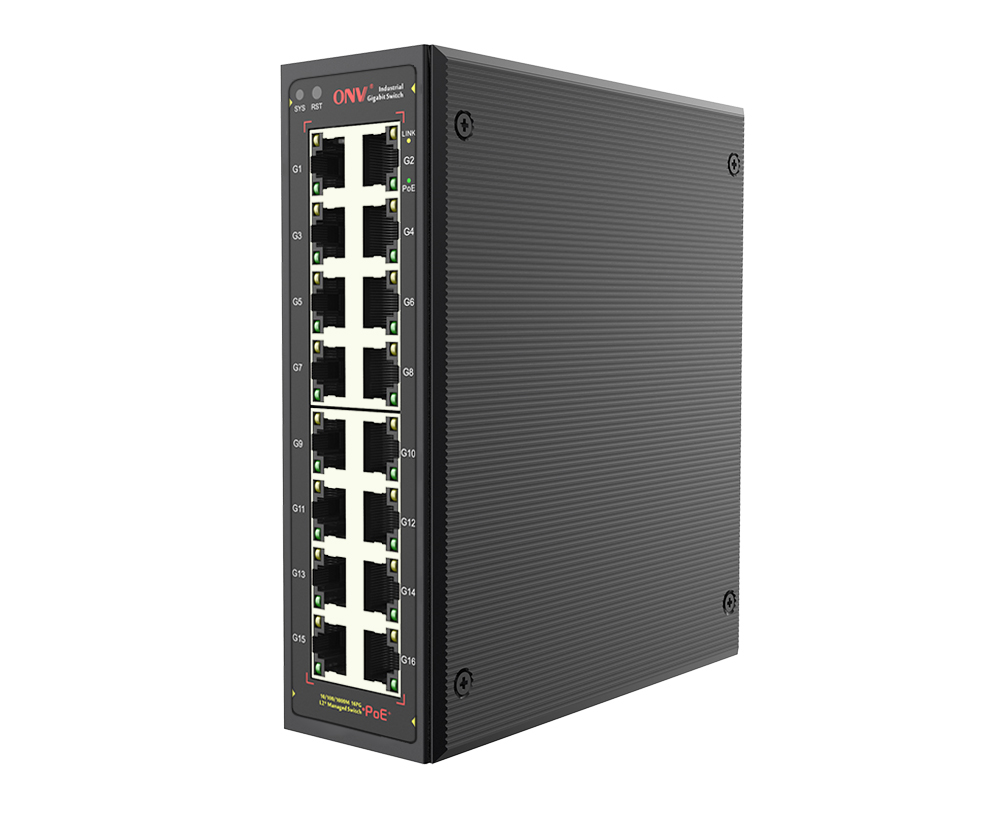

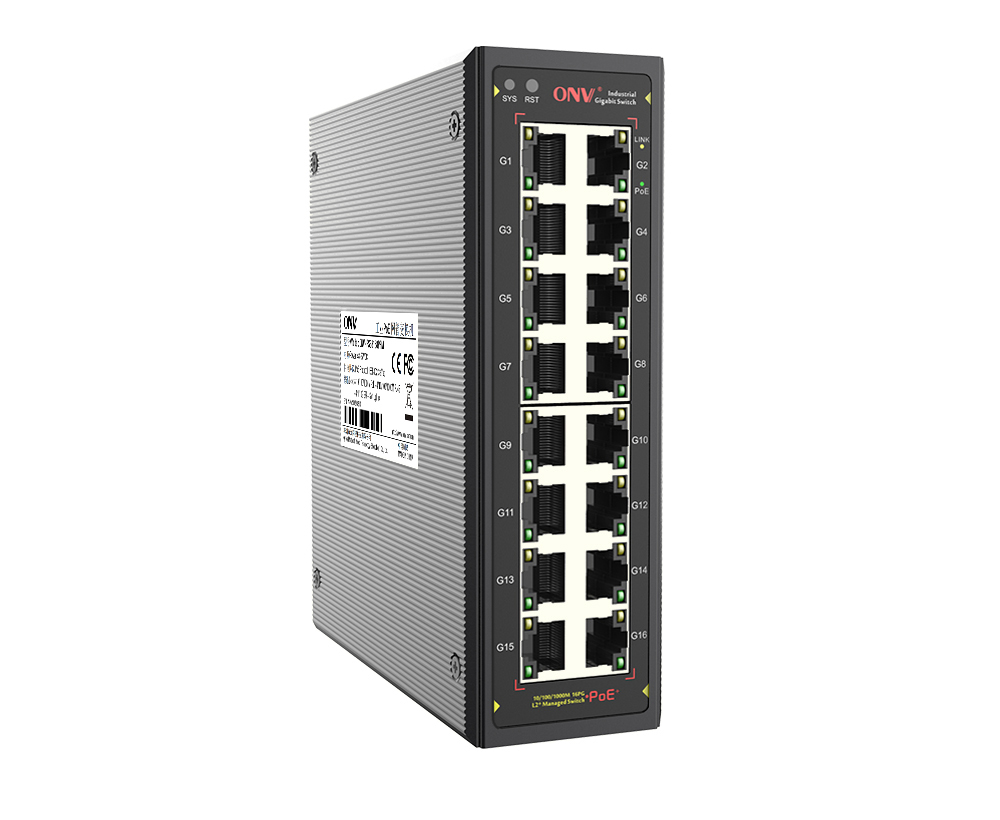

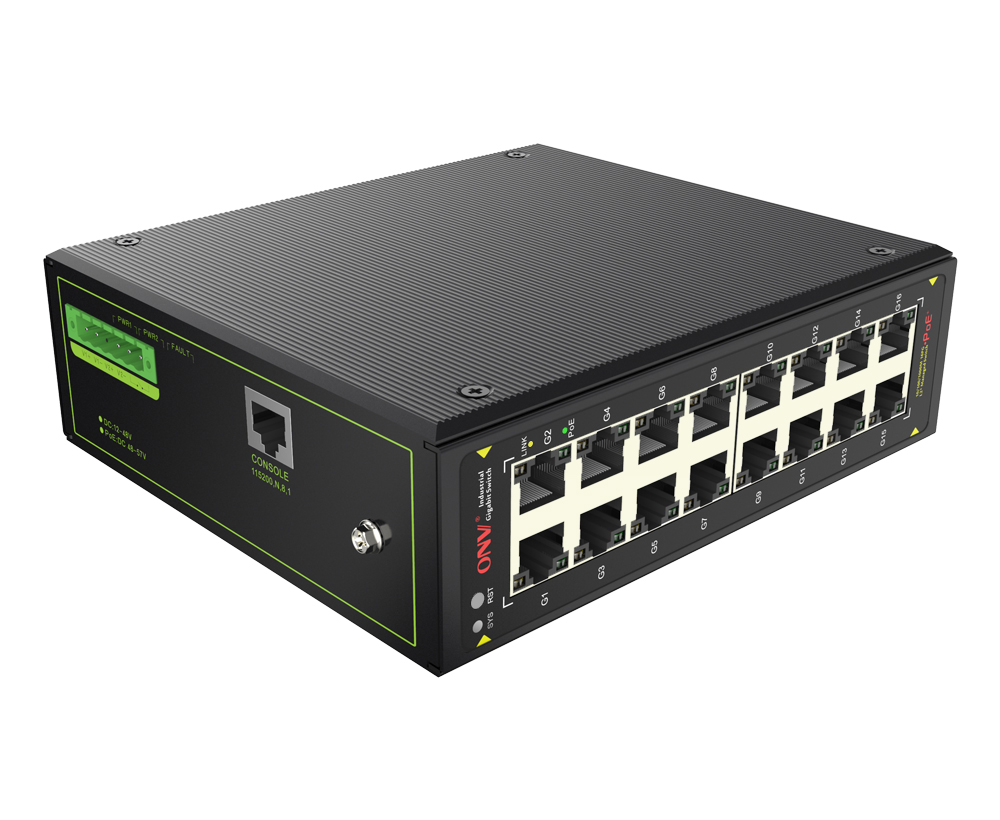

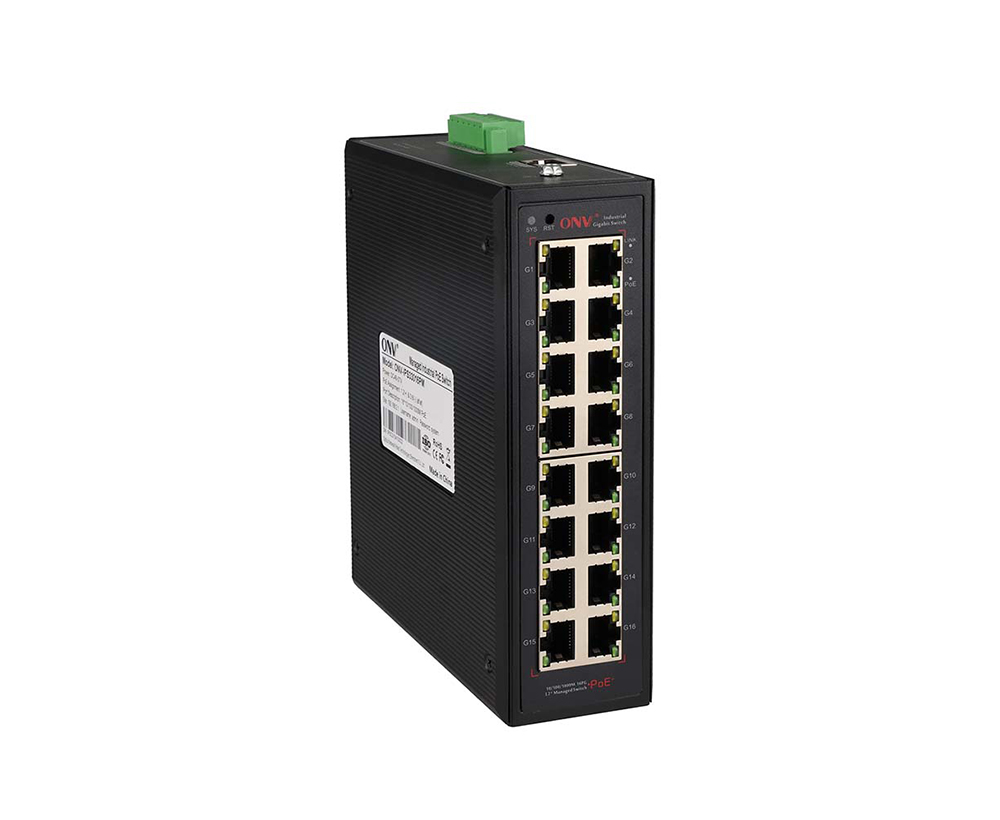

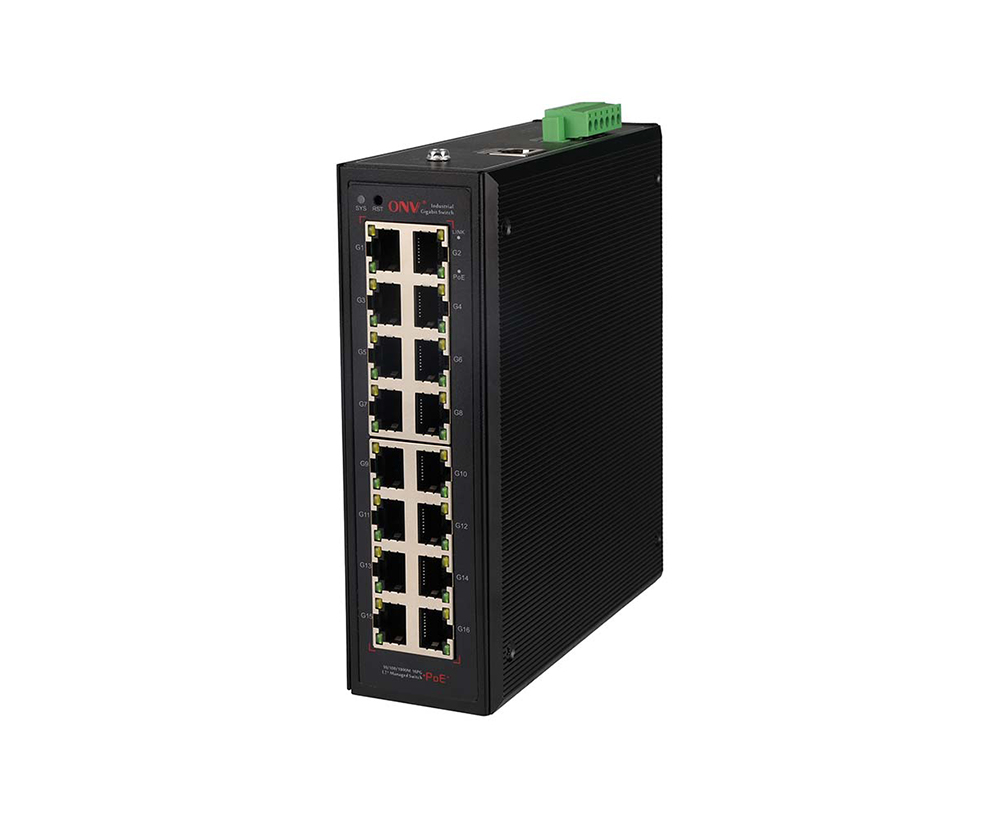

Switch PoE industrial gerenciado L2 Gigabit de 16 portas

Modelo： ONV-IPS33016PM

L2 gerenciado industrial PoE switch com 16*10/100/1000M portas RJ45. A porta 1-16 pode suportar o padrão IEEE 802.3 af/at PoE. Pode suportar entrada de alimentação redundante DC dupla e montagem trilho DIN.

Quero fazer um inquérito para

Síntese
Especificação técnica

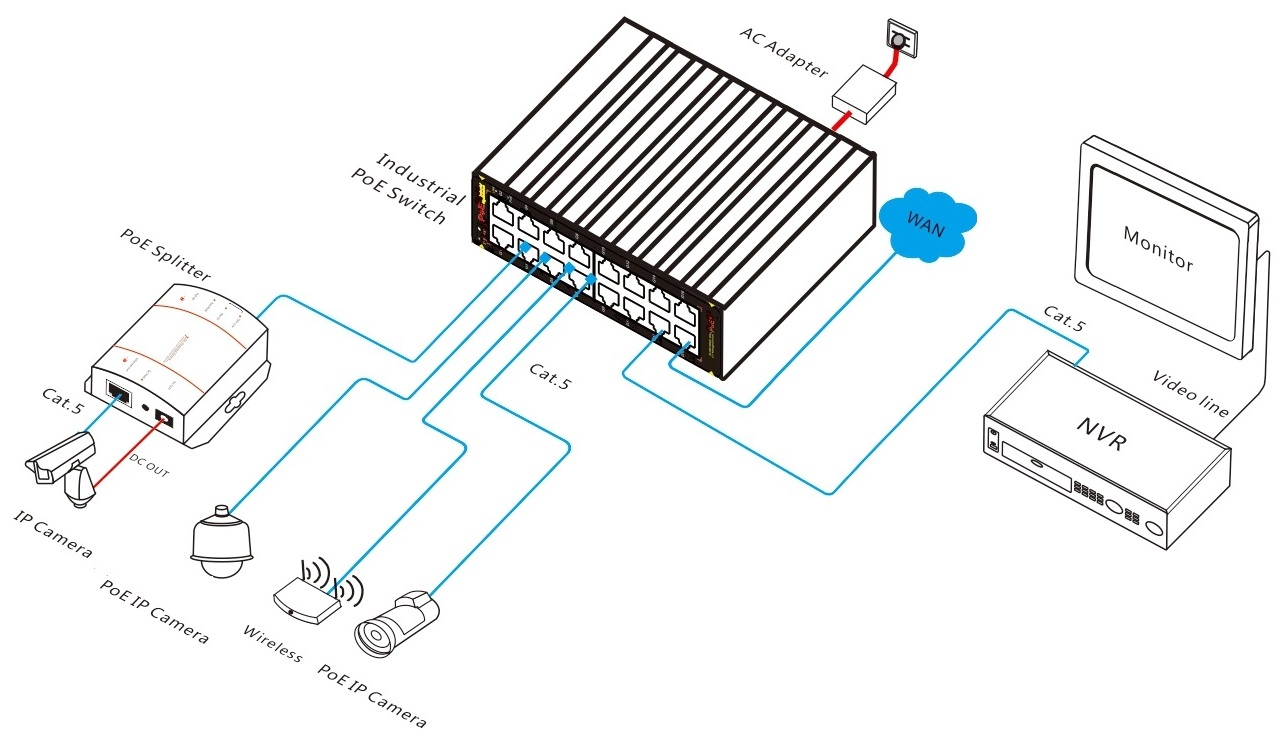

Aplicação
Documentos
Produtos relacionados

VISÃO GERAL

O ONV-IPS33016PM é um Gigabit gerenciado industrial PoEFibraInterruptor desenvolvido independentemente pela ONV.Tem16*Portas RJ45 adaptativas 10/100/1000Base-T. A porta 1-16 pode suportar o padrão IEEE 802.3 af/at PoE e a potência PoE de porta única atinge 30W.Como um dispositivo de alimentação PoE, ele pode detectar e reconhecer automaticamente dispositivos receptores de energia que atendem ao padrão e fornecem energia através do cabo de rede. Ele pode fornecer energia para equipamentos terminais PoE, como AP sem fio, câmera IP, VoIP e sensores industriais através do cabo de rede. Ele também atende ao ambiente de rede que precisa de alimentação PoE de alta densidade. É adequado para transporte inteligente, trânsito ferroviário, indústria de energia, mineração, petróleo e cenas industriais, como transporte marítimo, metalurgia e construção de energia verde, formando uma rede de comunicação econômica, estável e confiável.

O ONV-IPS33016PM tem funções de gerenciamento de rede L2 +, suporta gerenciamento IPV4/IPV6, encaminhamento de rotas estáticas, mecanismos completos de proteção de segurança, políticas ACL/QoS completas e funções VLAN ricas para fácil gerenciamento e manutenção. Suporta múltiplos protocolos de rede redundância STP/RSTP/MSTP (<50ms) e (ITU-T G.8032) ERPS (<20ms) para melhorar o backup do link e a confiabilidade da rede. Quando uma rede unidirecional falha, a comunicação pode ser rapidamente restaurada para garantir a comunicação ininterrupta para aplicativos importantes. De acordo com as necessidades do aplicativo, o gerenciamento PoE, o gerenciamento de portas, o gerenciamento de endereços de roteamento, o controle do fluxo de portas, a divisão VLAN, o IGMP, a política de segurança e outras configurações de negócios são realizados por meio de métodos de gerenciamento de rede como Web, CLI, SNMP e Telnet.

CARACTERÍSTICA

Acesso Gigabit

◇Apoie a transmissão deobstrução da fio-velocidade.

◇Suporte full-duplex baseado em IEEE802.3x e half-duplex com base em contrapressão.

◇Suporta porta porta Ethernet Gigabit de velocidade de linha, que facilita a rede flexível dos usuários e atende aos requisitos de rede em vários cenários.

InteligenteAlimentação PoE

◇Cumprir com IEEE 802.3 af/at padrão PoE, identificar automaticamente dispositivos PoE para alimentação, e não danificar dispositivos não-PoE.

◇Gerenciamento de rede PoE, alocação de energia da porta PoE, configuração de prioridade, visualização do status da porta, programação etc.

◇Sistema prioritário para porta PoE, ele fornecerá energia à porta de nível de alta prioridade primeiro quando o orçamento de energia for insuficiente e evitará o excesso de trabalho do dispositivo.

◇Os portos 16*10/100/1000Base-T RJ45 podem apoiar POE fornecimento de energia para atender às necessidades de monitoramento de segurança, sistema de teleconferência, cobertura sem fio e outros cenários.

Segurança

◇Porto isolamento e tempestade controle.

◇Porta MAC IP VLAN quádrupla combinação flexível ligação função.

◇A autenticação 802.1X fornece funções de autenticação para computadores LAN e controla o status de autorização das portas controladas de acordo com os resultados da autenticação.

Forte negócio processando capacidade

◇Suporte ERPS ring network e STP/ RSTP/ MSTP para eliminar loops de camada 2 e realizar backup de link.

◇Suporte IEEE802.1Q VLAN, os usuários podem flexivelmente dividir VLAN, Voz VLAN e configuração QinQ de acordo com suas necessidades.

◇Suporta agregação estática e dinâmica para aumentar efetivamente a largura de banda do link, realizar balanceamento de carga, backup do link e melhorar a confiabilidade do link.

◇Apoie QoS, baseado em porta, 802.1P-baseado, e DSCP-baseado três modos de prioridade e quatro algoritmos de programação da fila: Equ, SP, WRR, e SP WRR.

◇Apoie o ACL para filtrar pacotes de dados configurando operações e permissões correspondentes do tempo do processamento da regra, e forneça políticas flexíveis do controle de acesso da segurança.

◇Suporte IGMP V1/V2/V3 multicast protocolo, IGMP Snooping atende multi-terminal de alta definição de vigilância por vídeo e vídeo conferência acesso requisitos.

Estável e confiável

◇CCC,CE, FCC, RoHS.

◇O painel de fácil utilizaçãoLPode mostrar o status do dispositivo através do indicador LED de PWR,SYS, Ligação,L/A,E PoE.

◇Baixo consumo de energia, carcaça de liga de alumínio e excelente dissipação de calor para garantir o funcionamento estável do interruptor.

FácilO & MGestão

◇Suporta monitoramento CPU, monitoramento de memória, detecção Ping e detecção do comprimento do cabo.

◇HTTPS, SSLV3, SSHV1/V2 e outros métodos de criptografia são mais seguros no gerenciamento.

◇RMON, log do sistema e estatísticas de tráfego portuário são convenientes para otimização e transformação da rede.

◇O LLDP é conveniente para o sistema de gerenciamento de rede consultar e julgar o status da comunicação do link.

◇Suporta diversos métodos de gerenciamento e manutenção, como gerenciamento de redes Web, linha de comando CLI (Console, Telnet), SNMP (V1/V2/V3), Telnet etc.

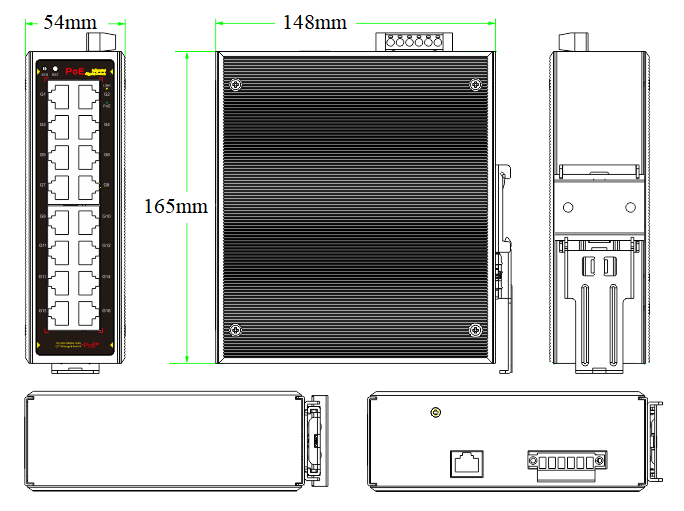

DIMENSÃO

INFORMAÇÕES DE ENCOMENDA

Modelo	Descrição	Fonte alimentação recomendada
ONV-IPS33016PM	Interruptor PoE industrial gerenciado L2 + com portas RJ4516 * 10/100/1000M. A porta 1-16 pode suportar o padrão IEEE 802.3 af/at PoE. Pode suportar entrada de alimentação redundante DC dupla e montagem em trilho DIN.	480w/240w
Nota:A fonte de alimentação não está incluída e precisa ser comprada.

LISTA DE EMBALAGEM

Lista embalagem	Conteúdo	Quantidade	Unidade
	Switch PoE industrial gerenciado Gigabit de 16 portas	1	Definir
	RJ45-DB9 Cabo adaptador	1	PC
	Guia do usuário	1	PC
	Cartão Garantia e Certificado de Conformidade	1	PC

FORNECIMENTO DE ALIMENTAÇÃO

Produto

Modelo

Descrição

Unidade

Alimentação industrial trilho DIN 240W

GWS-DP240-48

DIN Rail 240W único conjunto de alimentação de saída

Tensão de entrada AC100V ~ 240V 50-60Hz, 3.0A

Saída Tensão: DC48V, 5.0A

Operação Temperatura: -40 ℃ a 70 ℃

Alimentação industrial trilho DIN 480W

GWS-DP480-48

DIN Rail 480W único conjunto de alimentação de saída

Tensão de entrada: AC100V ~ 240V 50-60Hz 5.0A

Saída Tensão: DC48V, 10A

Operação Temperatura: -40 ℃ a + 70 ℃

PRODUTO RELACIONADO

Modelo	Descrição
ONV-IPS33064GFP	L2 + gerenciado industrial PoE fiber switch com 410/100/1000M portas RJ45 e 2100/1000M uplink portas de fibra SFP. A porta 1-4 pode suportar o padrão IEEE 802.3 af/at PoE. Pode suportar entrada de alimentação redundante DC dupla e montagem em trilho DIN.
ONV-IPS33108GFP	L2 + gerenciado industrial PoE fiber switch com 810/100/1000M portas RJ45 e 2100/1000M uplink portas de fibra SFP. A porta 1-8 pode suportar o padrão IEEE 802.3 af/at PoE. Pode suportar entrada de alimentação redundante DC dupla e montagem em trilho DIN.
ONV-IPS33148GFP	L2 + gerenciado industrial PoE fibra interruptor com 1010/100/1000M portas RJ45 e 4100/1000M uplink portas de fibra SFP. A porta 1-8 pode suportar o padrão IEEE 802.3 af/at PoE. Pode suportar entrada de alimentação redundante DC dupla e montagem em trilho DIN.
ONV-IPS33168GFP	L2 + gerenciado industrial PoE fibra interruptor com 810/100/1000M portas RJ45 e 8100/1000M uplink portas de fibra SFP. A porta 1-8 pode suportar o padrão IEEE 802.3 af/at PoE. Pode suportar entrada de alimentação redundante DC dupla e montagem em trilho DIN.
ONV-IPS33168GFP4GF	L2 + gerenciado industrial PoE interruptor de fibra com 1210/100/1000M portas RJ45 e 4100/1000M uplink portas de fibra SFP. A porta 1-8 pode suportar o padrão IEEE 802.3 af/at PoE. Pode suportar entrada de alimentação redundante DC dupla e montagem em trilho DIN.
ONV-IPS33024PM	Interruptor PoE industrial gerenciado L2 + com portas RJ45 24*10/100/1000M. A porta 1-16 pode suportar o padrão IEEE 802.3 af/at PoE. Pode suportar entrada de alimentação redundante DC dupla e montagem em trilho DIN.

ESPECIFICAÇÃO TÉCNICA

Modelo	ONV-IPS33016PM
Características Interface
FixoPOrt	Interruptor do alarme do sem energia (FAULT) 1RS232ConsolaPorto (115200,N,8,1) 16 10/100/1000Base-TPOEPortos(Dados/Potência) 2 portas de alimentação DC V, redundantes em V (terminal Phoenix industrial 6P)
Porta Ethernet	O porto 1-16 pode apoiar 10/100/1000Base-T auto-detecção, completamente/half duplex MDI/ MDI-X auto-adaptação
Transmissão par trançado	10BASE-T: Cat3,4,5 UTP (≤ 100 metros) 100BASE-TX: Cat5 ou UTP posterior (≤ 100 metros) 1000BASE-T: Cat5e ou UTP posterior (≤ 100 metros)
Parâmetro do chip
Tipo Gerenciamento Rede	L2
Protocolo Rede	IEEE 802,3 10BASE-TPor exemplo,IEEE 802.3i 10Base-TPor exemplo,IEEE 802.3U 100Base-TXPor exemplo,IEEE 802.3ab 1000Base-TPor exemplo,IEEE 802.3x
Modo Encaminhamento	Armazenar e Encaminhar (Velocidade completa do fio)
Capacidade do interruptor	52Gbps(Sem bloqueio)
Encaminhamento Taxa @ 64byte	23,81Mpps
CPU(Hz)	416M
DRAM	1G
FLASH	128M
MAC	8K
Memória Buffer	4M
JumboFRamé	9,6 K
LED Indicador	Energia:RAP(Verde), PdE:PdE (Verde), Sistema: SYS (Verde), Rede:Ligação (Amarelo)
PoE & Alimentação
POEPorto	Porta 1 16
POEGestão	Configuração do limite de potência total PoE Início do atraso de energia, trabalho PoE e agendamento do tempo Porto PoE trabalhando exibição status, Porto PoE saída prioridade configuração Porto PoE distribuição de potência, PoE on/off, af/at distribuição de energia
Pin alimentação	1/2 ( ) 3/6 (-)
Máximo Poder Por Porta	30W, IEEE 802.3 af/a
Consumo Energia	Aguardem<10WPor exemplo,Carga completaAf <240W, A <480W
Entrada Tensão/Interface	DC48-57VPor exemplo,6P terminal Phoenix industrial, suporte proteção anti-reversa-A.
Alimentação	Não, 48V/opcional240W ou 48V/480W Alimentação elétrica industrial
Parâmetro físico
Operação Temp/Umidade	-40#+80°CPor exemplo,5%#90% RHNão condensação
Temp/umidade do armazenamento	-40#+85 °CPor exemplo,5%#RH 95%Não condensação
Dimensão(L * A * A)	16514854 milímetros
Peso líquido/bruto	1.1Quilograma/1.3Quilograma

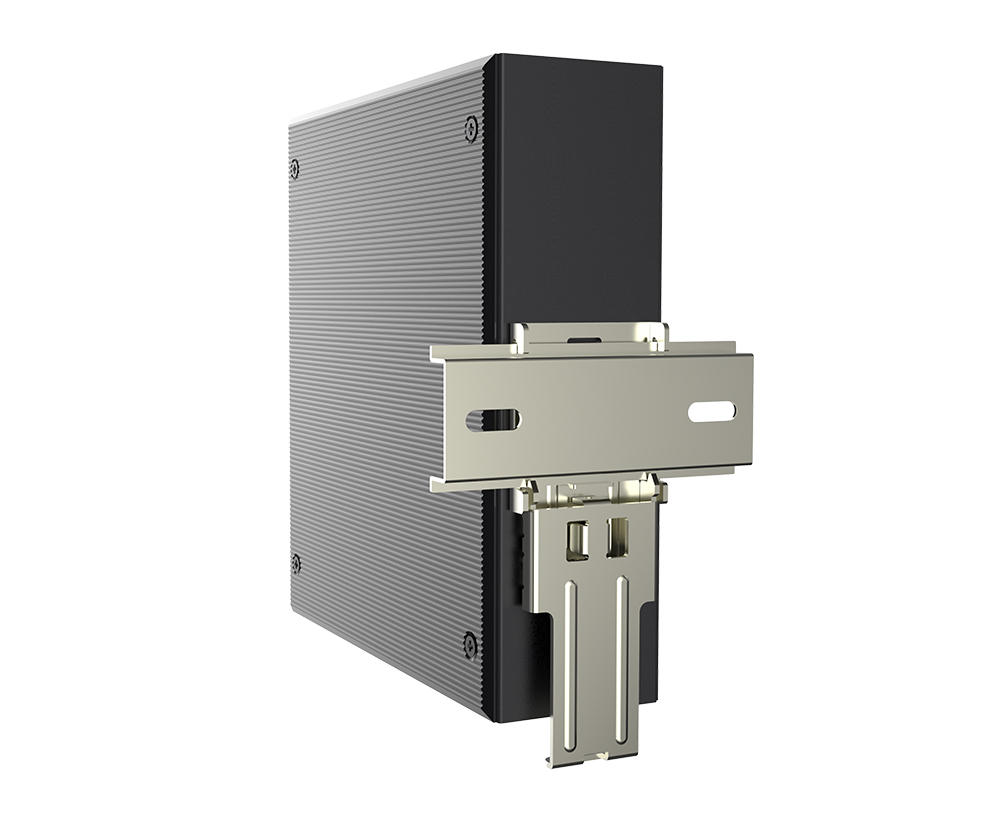

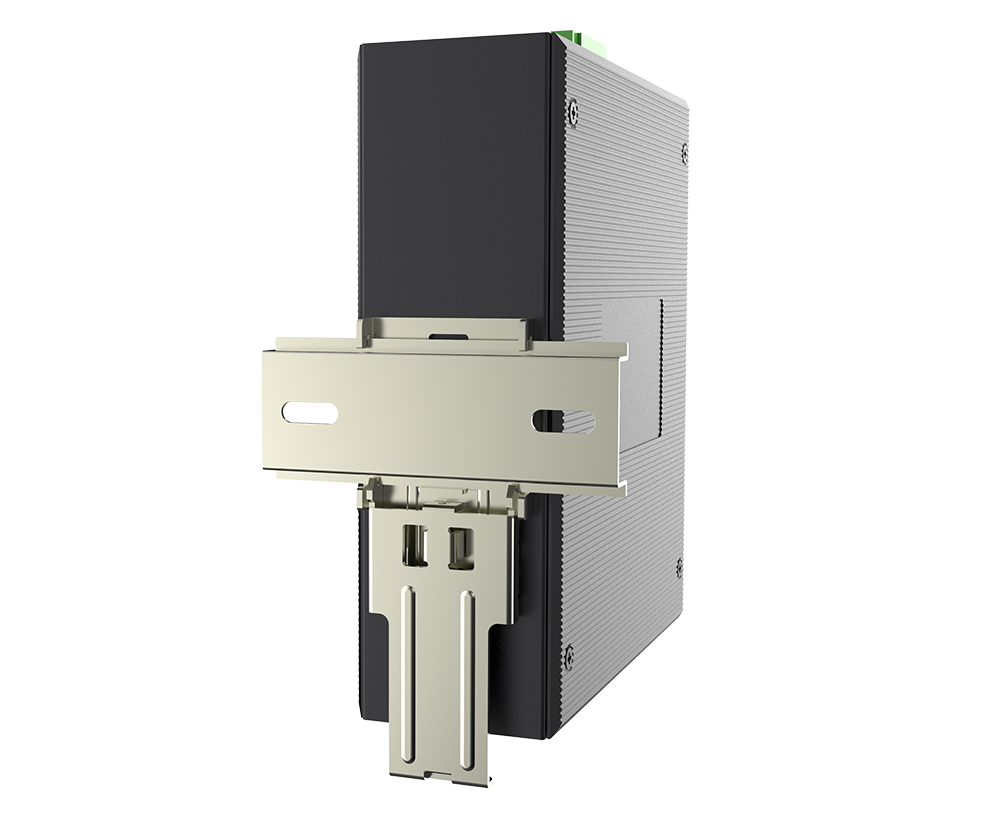

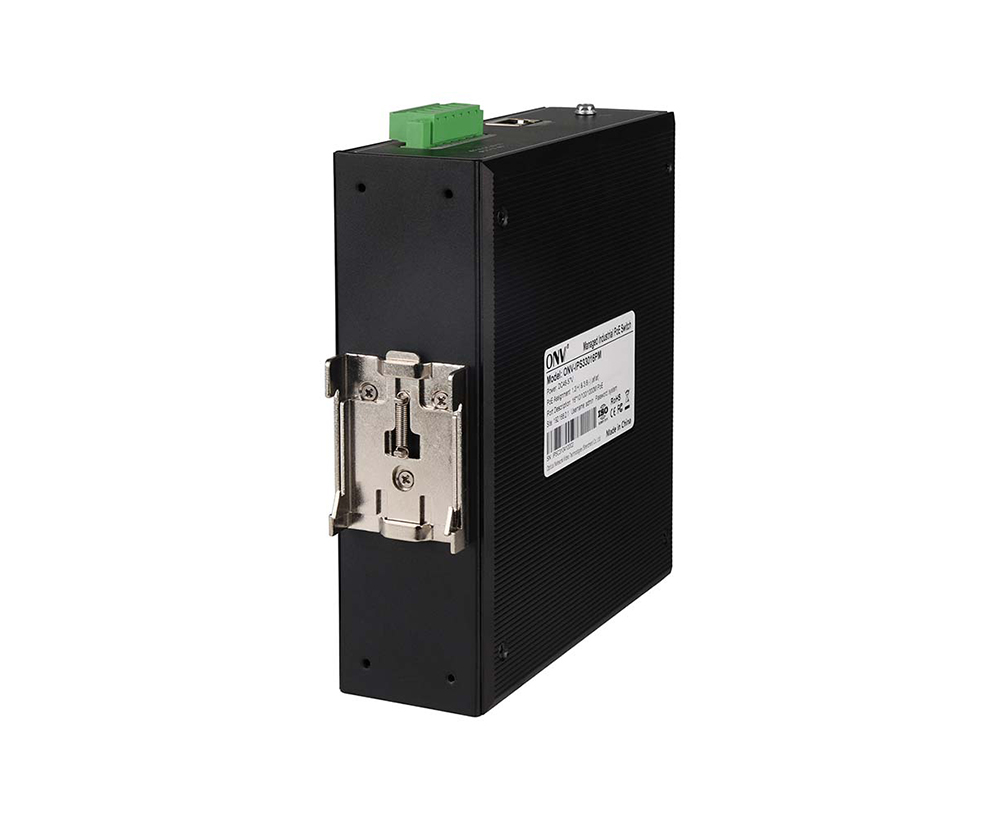

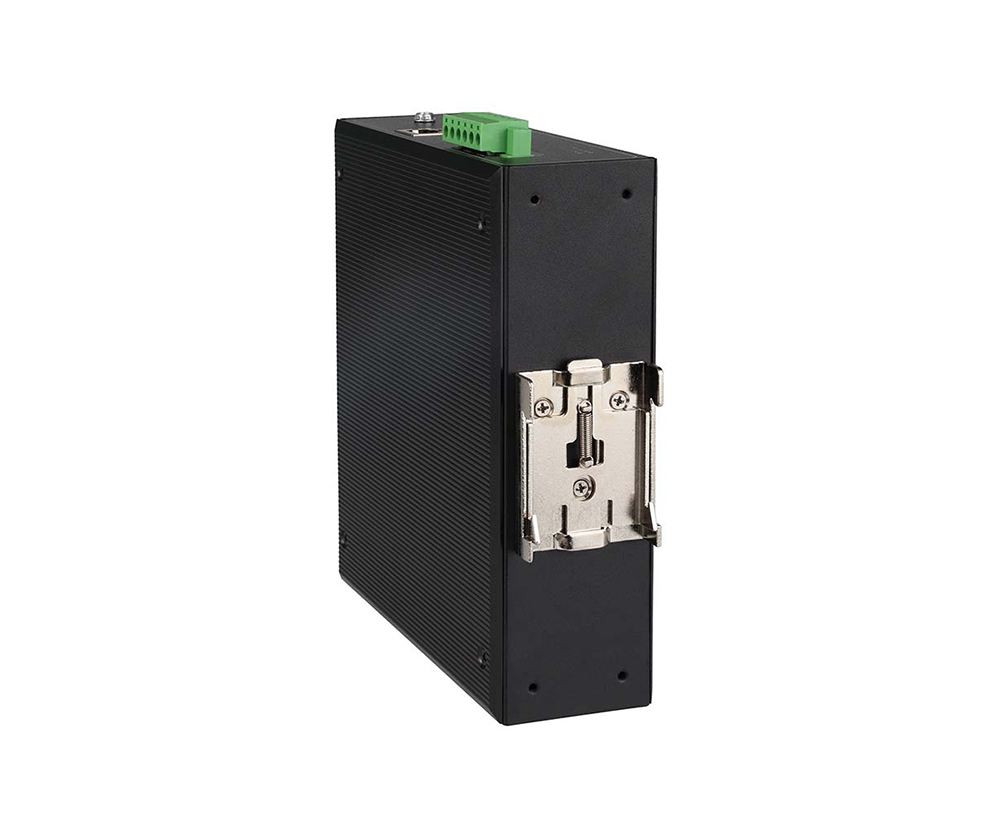

Instalação	Desktop, 35 milímetrosDINRCauda
Certificação & garantia
Proteção contra raios	IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz) FCC Parte 15/CISPR22 (EN55022): Classe A IEC61000-6-2 (Padrão Industrial Comum) IEC61000-4-9 (campo magnético pulsado): 1000A/m IEC61000-4-10 (oscilação amortecida): 30A/m 1MHz IEC61000-4-12/18 (Shockwave): CM 2.5kV, DM 1kV Proteção nível: IP40, Proteção contra raios: 6KV 8/20us IEC61000-4-4(EFT): Cabo de alimentação: ± 4kV, cabo de dados: ± 2kV IEC61000-4-16 (transmissão de modo comum): 30V, 300V, 1s IEC61000-4-2 (ESD): ± 8kV contato descarga, ± 15kV ar descarga IEC61000-4-6 (transmissão de radiofrequência): 10V(150kHz ~ 80MHz) IEC61000-4-8 (freqüência do poder maCampo magnético): 100A/m, 1000A/m, 1s-3s IEC61000-4-5 (Surge): Cabo de alimentação: CM ± 4kV/ DM ± 2kV, cabo de dados: ± 4kV
Propriedades mecânicas	IEC60068-2-6 (Anti Vibração), IEC60068-2-27 (Anti Choque),IEC60068-2-32 (Queda Livre)
Certificação	Marca CE, anúncio publicitário, CE/LVD EN62368-1, FCC peça 15 classe A, RoHS
Garantia	5 anos, manutenção vitalícia.
Recurso Gerenciamento Rede
Interface	Porto verde Ethernet Configuração de economia de energia Transmita controle contra tempestades baseado na velocidade do porto Configuração proteção temperatura portoPor exemplo,IEEE Controle de fluxo 802.3x (Full duplex) O limite de velocidade do fluxo de mensagens na porta de acesso, mini tamanho de partícula é 64Kbps.
L3 Característica	Protocolo ARP max 1024 entradas Roteamento estático/roteamento padrão max 128 entradas L2 rede gestão, IPV4/IPV6 dupla pilha gestão Roteamento e encaminhamento L3 e comunicação entre diferentes segmentos de rede e diferentes VLAN
VLAN	Configurações de acesso, tronco e porta híbrida VLAN baseada em porta (4K), IEEE802.1q, configuração QinQ Voz VLAN, VLAN baseada em protocolo, VLAN baseada em endereço MAC
PortoAAgregação	Agregação dinâmica LACP, Agregação estática, Max 8 grupos de agregação e 8 portas por grupo.
Spanning Tree	STP(IEEE802.1d),RSTP(IEEE802.1w),MSTP(IEEE802.1)
Protocolo Rede Anel	G.8032 (ERPS), 250 Anel no máximo, 250 dispositivos máximos pelo anel. Recuperação tempo menos de 20ms.
Multicast	MLD Snooping, Multicast VLAN, IGMP Snooping v1/v2/v3, Max 1024 grupos multicast, saída rápida
Espelhamento Porto	Espelhamento bidirecional dos dados baseado na porta
QoS	Redirecionamento baseado em fluxo, limitação da taxa baseada em fluxo Filtragem de pacotes baseada em fluxo, Prioridade Marca/Observação 8 * Filas de saída de cada porta, mapeamento de prioridade 802.1p/ DSCP Algoritmo de Programação Fila (SP, WRR, SP WRR), QoS Diff-Serv
LCA	Emissão baseada em porta ACL, ACL baseado em porta e VLAN L2 a L4 packet filtering, combinando a primeira mensagem 80 bytes. Forneça ACL com base em MAC, endereço MAC de destino, origem IP, IP de destino, tipo de protocolo IP, porta TCP/UDP, intervalo de portas TCP/UDP e VLAN, etc.
Segurança	SSH 2.0, SSL, isolamento porta, ARP mensagem velocidade limite Gerenciamento hierárquico do usuário e proteção por senha Certificação AAA & RADIUS & TACACS, MAC learning limit Autenticação IEEE802.1X & MAC address, inspeção ARP IP-MAC-VLAN-Port binding, ataque Anti-DoS, proteção de fonte IP Broadcast storm control, Backup para host datum, buracos negros Mac
DHCP	Cliente DHCP, Snooping DHCP, Servidor DHCP, Relé DHCP
Gestão	Visualização do status de utilização do CPU em tempo real, SNMP V1/V2/V3 ONV-NMS gestão cluster plataforma (LLDP SNMP) Console/modem AUX/Telnet/ SSH2.0, configuração CLI Detecção do status do comprimento do cabo, relógio NTP, recuperação de uma tecla, LLDP FTP, TFTP, Xmodem, SFTP arquivo upload e download gestão Detecção do Ping, Registo do trabalho do sistema, Gestão da rede Web (HTTPS)
Sistema	Navegador Web: Mozilla Firefox 2.5 ou superior, Google Chrome V42 ou superior, cabo Ethernet Cat5 e superior TCP/IP, adaptador de rede e sistema operacional de rede (como Microsoft Windows, Linux, Mac OS X) instalado em cada computador na rede Cat5 e acima cabo Ethernet
