Switch PoE industrial gerenciável Gigabit de 6 portas

Modelo： ONV-IPS33006PFM

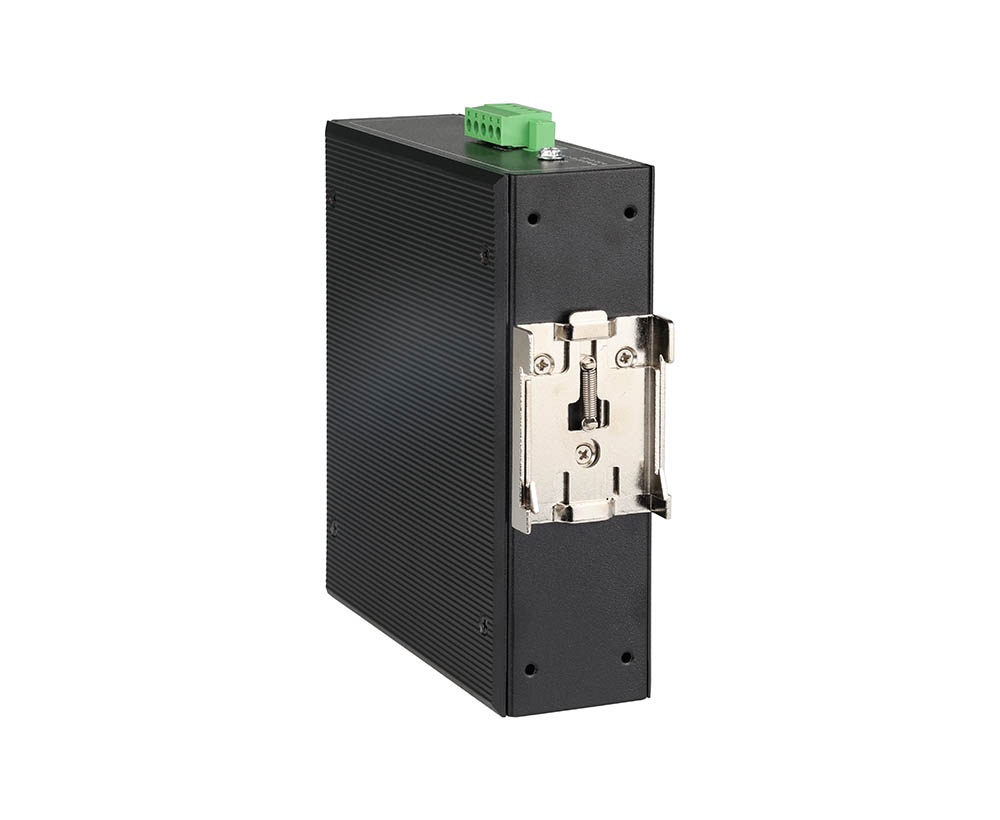

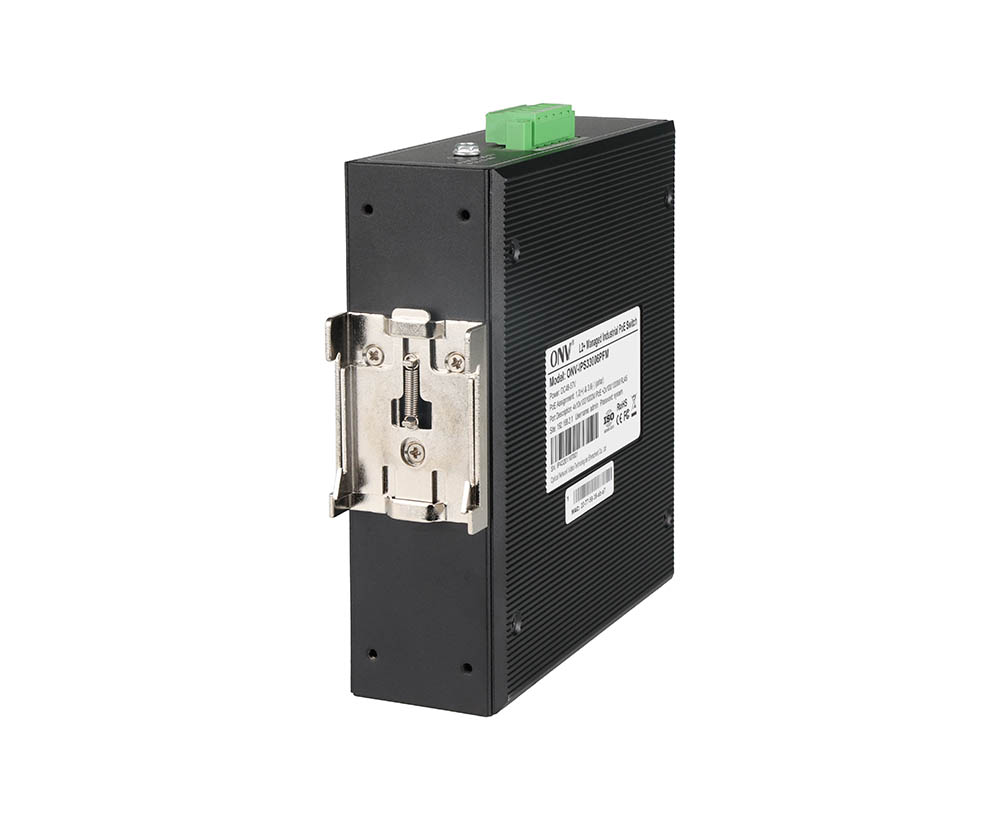

Switch PoE industrial de fibra ótica gerenciável com tecnologia L2+, equipado com 4 portas RJ45 de 10/100/1000M e 2 portas de fibra ótica SFP de uplink de 100/1000M. As portas 1 a 4 são compatíveis com a norma PoE IEEE 802.3af/at. Possui entrada de alimentação CC redundante dupla e montagem em calha DIN.

Quero fazer um inquérito para

Síntese
Especificação técnica
Aplicação
Documentos
Produtos relacionados

VISÃO GERAL

O ONV-IPS33006PFM é um switch de fibra PoE industrial gerenciado Gigabit desenvolvido independentemente pela ONV. Possui portas RJ45 adaptáveis 4*10/100/1000M e 2*100/1000M uplink portas de fibra SFP. A porta 1-4 pode suportar o padrão IEEE 802.3 af/at PoE e a potência PoE de porta única até 30W.Como um dispositivo de alimentação PoE, ele pode detectar e reconhecer automaticamente o equipamento receptor de energia que atende ao padrão e fornecer energia através do cabo de rede. Ele pode fornecer energia para equipamentos terminais PoE, como AP sem fio, câmeras IP, telefones VoIP e sensores industriais através de um cabo de rede e atender ao ambiente de rede que precisa de uma fonte de alimentação PoE de alta densidade. É adequado para transporte inteligente, trânsito ferroviário, energia elétrica, mineração, metalurgia e energia verde, cenas industriais, como a construção, estabelecendo uma rede de comunicação econômica e estável.

O ONV-IPS33006PFML2 + funções de gerenciamento de rede. ÉPodeGestão do apoio IPV4 e encaminhamento estático do roteamento, mecanismos completos da proteção da segurança, ACL completo/Políticas de QoS e funções ricas de VLAN, facilitando o gerenciamento e a manutenção. Suporta vários protocolos de redundância RSTP (<50ms) para melhorar o backup do link e a confiabilidade da rede. Quando uma rede unidirecional falha, a comunicação pode ser rapidamente restaurada para garantir a comunicação ininterrupta de transmissões importantes. De acordo com as necessidades do aplicativo, o gerenciamento de alimentação PoE, o controle de fluxo de porta, a divisão VLAN, o QoS e outras configurações de serviços de aplicativos podem ser realizados por meio de métodos de gerenciamento de rede como Web, CLI, SNMP e Telnet.

CARACTERÍSTICA

Acesso Gigabit

◇Apoie a transmissão deobstrução da fio-velocidade.

◇Suporte full-duplex baseado em IEEE802.3x e half-duplex baseado emBPressão.

◇SSuporteGigabitRJ45PortoESFP pOrtCombinação, que permite aos usuários criar redes de forma flexível para atender às necessidades de vários cenários.

Fonte alimentação Smart PoE

◇Apoie a função do gerenciamento de rede do PoE, a visualização do status do poder do porto, etc. com a configuração do gerenciamento de rede.

◇Cumprir com IEEE 802.3 af/at padrão de alimentação PoE, identificar automaticamente equipamentos PoE para alimentação.

◇4* As portas 10/100/1000Base-T RJ45 suportam energia PoE, atendendo aos requisitos de energia PoE de monitoramento de segurança, sistemas de automação industrial, cobertura sem fioPor exemplo,E outros cenários.

ForteCapacidade do processamento do negócio

◇Suporte IEEE 802.1Q VLAN-A.

◇Ring network RSTP spanning tree protocol elimina a camada 2 loops e realiza link backup.

◇ApoioSnooping IGMP V1/V2Para atender às necessidades de vigilância por vídeo de alta definição multi-terminal e acesso à videoconferência.

◇Apoie QoS, três modos da prioridade baseados na porta, 802.1P-baseado e DSCP-baseado, e quatro algoritmos de programação da fila: SP, WRR, eQA-A.

◇A agregação estática e a agregação dinâmica aumentam efetivamente a largura de banda do link, alcançam o balanceamento de carga e o backup do link e melhoram a confiabilidade do link.

◇Apoie o ACL para filtrar pacotes de dados configurando regras correspondentes, processando operações, e permissões do tempo para fornecer estratégias flexíveis do controle de acesso da segurança.

Segurança

◇Porto isolamento e tempestade controle.

◇A autenticação 802.1X fornece funções de autenticação para computadores LAN e controla o status de autorização das portas controladas de acordo com os resultados da autenticação.

Estável e confiável

◇CCC, CE, FCC, RoHS.

◇O painel de fácil utilizaçãoPode mostrar o status do dispositivo através do indicador LED de PWR,SYS, Ligação,L/A,EPoE.

◇Baixo consumo de energia, carcaça de liga de alumínio e excelente dissipação de calor para garantir o funcionamento estável do interruptor.

Gestão fácil O & M

◇Monitoramento CPU, monitoramento memória, EDetecção do Ping-A.

◇SOs logs do sistema e as estatísticas do tráfego do porto facilitam a otimização e a transformação da rede.

◇O LLDP facilita o sistema de gerenciamento de rede para consultar e determinar o status de comunicação do link.

◇Gerenciamento de rede Web, CLI (Console, Telnet), SNMP (V1/V2/V3), Telnet e outros métodos diversificados de gerenciamento e manutenção.

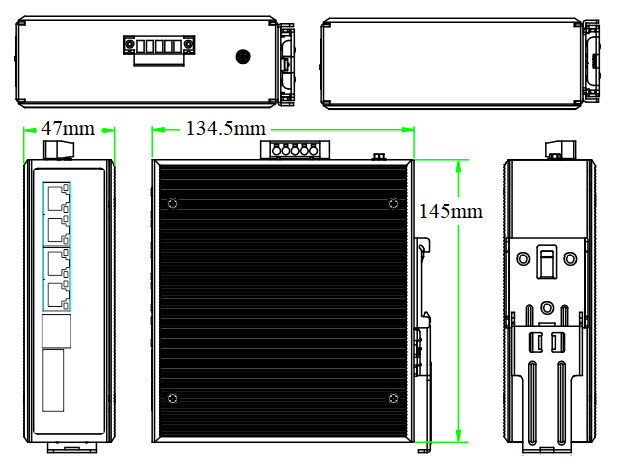

DIMENSÃO

INFORMAÇÕES DE ENCOMENDA

Modelo	Descrição	Fonte alimentação recomendada
ONV-IPS33006PFM	L2 + gerenciado industrial PoE fiber switch com 410/100/1000M portas RJ45 e 2100/1000M uplink portas de fibra SFP. A porta 1-4 pode suportar o padrão IEEE 802.3 af/at PoE. Pode suportar entrada de alimentação redundante DC dupla e montagem em trilho DIN.	60W/120W
Nota:O módulo óptico e a fonte de alimentação não estão incluídos e precisam ser comprados.

LISTA DE EMBALAGEM

Lista embalagem	Conteúdo	Quantidade	Unidade
	6 portasGInterruptor PoE industrial gerenciado igabit	1	Definir
	RJ45-DB9 Cabo adaptador	1	PC
	Guia do usuário	1	PC
	Cartão Garantia e Certificado de Conformidade	1	PC

MÓDULO ÓPTICO

Produto	Modelo	Descrição	Unidade
Módulo óptico 1.25G	2630-G	Módulo ótico industrial de SFP, fibra dupla 850nm do multi-modo 1.25G, distância de transmissão: 550m,Interface LC, suporta função DDM e hot plugging.	PC
	2632-G	Módulo ótico industrial de SFP, fibra dupla 1310nm do único-modo 1.25G, distância de transmissão: 20km,Interface LC, suporta função DDM e hot plugging.	PC
	2612-T-G	Módulo ótico industrial de SFP, fibra TX1310nm/ RX1550nm do único-modo 1.25G, distância de transmissão: 20km,Interface LC, suporta função DDM e hot plugging.	PC
	2613-R-G	Módulo ótico industrial de SFP, fibra TX1550nm/ RX1310nm do único-modo 1.25G, distância da transmissão: 20km,Interface LC, suporta função DDM e hot plugging.	PC
	2612-T-SC-G	Módulo ótico industrial de SFP, fibra TX1310nm/ RX1550nm do único-modo 1.25G, distância de transmissão: 20km, SInterface C, suporta função DDM e hot plugging.	PC
	2613-R-SC-G	Módulo ótico industrial de SFP, fibra TX1550nm/ RX1310nm do único-modo 1.25G, distância de transmissão: 20km, SInterface C, suporta função DDM e hot plugging.	PC
Módulo Potência	2633	1.25G SFP módulo óptico transferências para 10/100/1000M porta RJ45.	PC

PFORNECIMENTO OWER

Produto

Modelo

Descrição

Unidade

Alimentação industrial trilho DIN 60W

GWS-DP60-48

DIN Rai 60W único conjunto de alimentação de saída

Tensão de entrada: AC100V ~ 240V 50-60Hz, 1.0A

Saída Tensão: DC48V, 1.25A

Operação Temperatura:-40 ℃ a + 70 ℃

Fonte alimentação industrial trilho DIN 120W

GWS-DP120-48

DIN Rail 120W único conjunto de alimentação de saída

Tensão de entrada AC100V ~ 240V 50-60Hz, 2.3A

Saída Tensão: DC48V, 2.5A

Operação Temperatura: -40 ℃ a + 70 ℃

ESPECIFICAÇÃO TÉCNICA

Modelo	ONV-IPS33006PFM
Características Interface
FixoPOrt	Porto do console 1 * RS232 (115200,N,8,1) 410/100/1000Base-T PoE portas (dados/potência) 2100/1000Base-X uplink SFP fibra portas (dados) 2 conjuntos V , V-redundante porta de alimentação DC (5P terminal Phoenix industrial)
Porta Ethernet	O porto 1-4 pode apoiar a auto-detecção 10/100/1000Base-T, completamente/half-duplex MDI/ MDI-X auto-adaptação
Transmissão par trançado	10BASE-T: Cat3,4,5 UTP (≤ 100 metros) 100BASE-TX: Cat5 ou UTP posterior (≤ 100 metros) 1000BASE-T: Cat5e ou UTP posterior (≤ 100 metros)
Porto fibra óptica	Porta de fibra óptica Gigabit, padrão não incluem módulos ópticos (modo único opcional/multi-modo, fibra única/módulo óptico de fibra dupla. LC)
Cabo óptico/distância	Multi-modo: 850nm/ 0-550m, Único-modo: 1310nm/ 0-40km, 1550nm/ 0-120km.
Parâmetro do chip
Tipo Gerenciamento Rede	L2
Protocolo Rede	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x
Modo Encaminhamento	Armazenar e Encaminhar (Velocidade completa do fio)
Capacidade do interruptor	36Gbps(Sem bloqueio)
Encaminhamento Taxa @ 64byte	8,93Mpps
CPU(Hz)	500M
DRAM	1G
Flash	128M
MAC	8K
Memória Buffer	4M
Indicador LED	Alimentação: PWR (amarelo), Sistema: SYS (amarelo), Rede: Link (amarelo), Porta de fibra: L/A (verde), PoE: PoE (verde)
PoE & Alimentação
Porto PoE	Porta 1-4
Gestão PoE	Porto PoE exibição de status de trabalho, Porto PoE distribuição de potência, PoE on/off, af/at distribuição de energia
Pin alimentação	1/2( ) 3/6(-)
Máximo Poder Por Porta	30W, IEEE 802.3 af/às
Consumo Energia	Aguardem<6WPor exemplo,Carga completaAf <60W, a <120W
Entrada Tensão/Interface	5 °,P industrialPO terminal do hoenix, apoia a proteção anti-reversa-A.
Alimentação	Não, 48V/opcional60W ou 48V/120W Alimentação elétrica industrial
Parâmetro físico
Operação Temp/Umidade	-40 ~ + 80 °C, 5% ~ 90% RH Sem condensação
Temp/umidade do armazenamento	-40 ~ + 85 °C, 5% ~ 95% RH Sem condensação
Dimensão(L * A * A)	145134,547 milímetros
Peso líquido/bruto	0,7Quilograma/0,9Quilograma
Instalação	Desktop, trilho 35mm DIN
Certificação & garantia
Proteção contra raios	IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz) FCC Parte 15/CISPR22 (EN55022): Classe A IEC61000-6-2 (Padrão Industrial Comum) IEC61000-4-9 (campo magnético pulsado): 1000A/m IEC61000-4-10 (oscilação amortecida): 30A/m 1MHz IEC61000-4-12/18 (onda de choque): CM 2.5kV, DM 1kV Proteção nível: IP40, Proteção contra raios: 6KV 8/20us IEC61000-4-4(EFT): Cabo de alimentação: ± 4kV, cabo de dados: ± 2kV IEC61000-4-16 (transmissão de modo comum): 30V, 300V, 1s IEC61000-4-2 (ESD): ± 8kV contato descarga, ± 15kV ar descarga IEC61000-4-6 (transmissão de radiofrequência): 10V (150kHz ~ 80MHz) IEC61000-4-5 (Surge): Cabo de alimentação: CM ± 4kV/ DM ± 2kV, cabo de dados: ± 4kV IEC61000-4-8 (campo magnético da frequência do poder): 100A/m, 1000A/m, 1s-3s
Propriedades mecânicas	IEC60068-2-6 (Anti Vibração), IEC60068-2-27 (Anti Choque), IEC60068-2-32 (Queda Livre)
Certificação	O CCC, marca do CE, anúncio publicitário, EN62368-1 de CE/LVD, FCC parte 15 classifica A, RoHS
Garantia	5 anos, manutenção vitalícia.
Recurso Gerenciamento Rede
Interface	Controle do fluxo IEEE802.3x (Full duplex) Transmitir supressão tempestade com base na taxa portuária Gestão do tráfego em tempo real do porto (intervalo do fluxo) Limite a taxa de tráfego de pacotes nas portas de entrada e saída, a mini granularidade é 16Kbps e o máximo é 1Gbps
L3 Característica	Rota estática IPV4/rota padrão
VLAN	VLAN baseada em porta (4K), VLAN baseada no protocolo IEEE802.1q, Configuração de porta de acesso, tronco, híbrido
Agregação portuária	Agregação dinâmica LACP, Agregação estática Max 3 grupos agregação e 8 portas por grupo
Spanning Tree	RSTP (IEEE 802,1 w)
ERPS	ERPSv2
Multicast	Multicast VLAN, mecanismo de saída rápida do usuário IGMP Snooping v1/v2
Espelhamento Porto	Espelhamento bidirecional dos dados baseado na porta
QoS	Mapeamento prioritário 802.1p/ DSCP, Diff-Serv QoS Algoritmo de agendamento (SP, WRR, WFQ) Limitação de taxa baseada em fluxo, filtragem de pacotes baseada em fluxo Redirecionamento baseado em fluxo, filas 8 * Output de cada porta
LCA	ACL baseado em porta e entregue em VLAN A função de filtragem de pacotes L2-L4 pode corresponder aos primeiros 80 bytes do pacote e fornecer informações com base no endereço MAC de origem, endereço MAC de destino, endereço IP de origem, endereço IP de destino, tipo de protocolo IP, porta TCP/UDP, intervalo de portas TCP/UDP para definir a ACL.
Segurança	Porto isolamento, Porto transmitir mensagem supressão Certificação IEEE802.1X baseada em portas e Mac Gerenciamento hierárquico do usuário e proteção por senha Certificação AAA & RADIUS, proteção do endereço IP fonte
DHCP	Cliente DHCPPor exemplo,Snooping DHCP
Gestão	Gestão da rede Web (https) Detecção Ping ONV-NMS gestão cluster plataforma (LLDP SNMP) Um clique recuperação, Ver CPU em tempo real utilização status Link Layer Discovery Protocol (LLDP), log do trabalho do sistema Configuração Console/ Telnet e CLI, SNMP V1/V2/V3 Relógio NTP, upload e download do arquivo HTTP
Sistema	Navegador Web: Mozilla Firefox 2.5 ou superior, Google Chrome V42 ou superior, cabo Ethernet Cat5 e superior TCP/IP, adaptador de rede e sistema operacional de rede (como Microsoft Windows, Linux, Mac OS X) instalado em cada computador na rede Cat5 e acima cabo Ethernet
