VISÃO GERAL

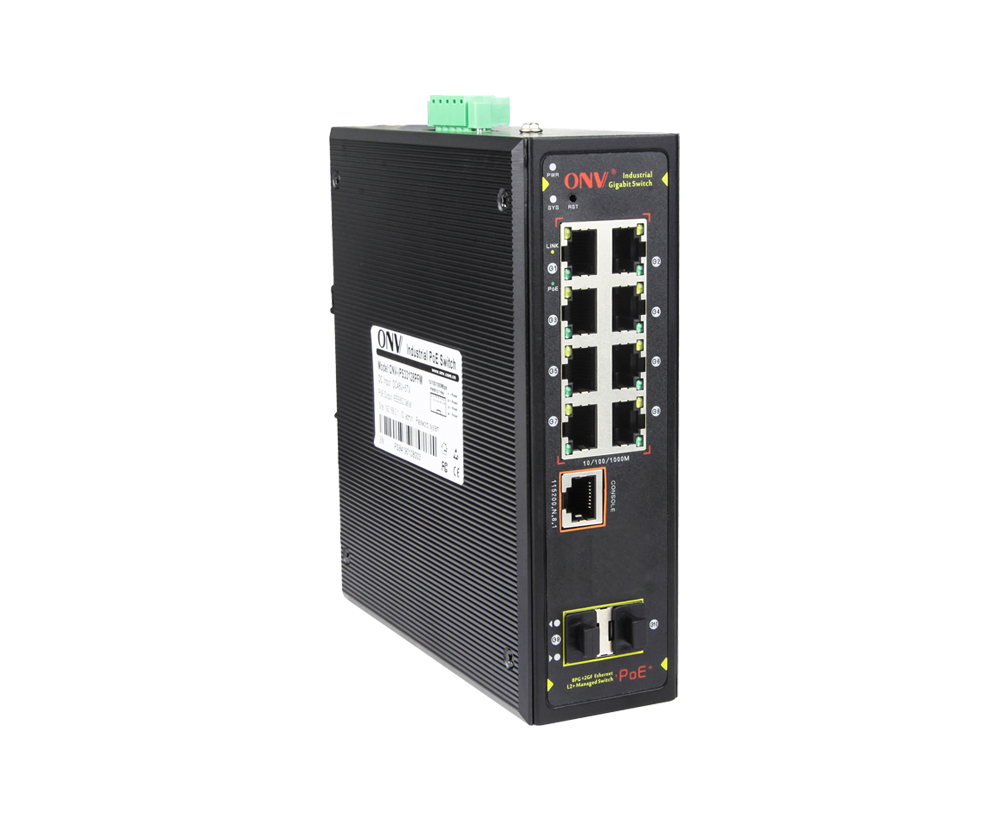

O ONV-IPS33010PFM é um switch PoE industrial gerenciado GigabitDesenvolvido independentemente pela ONV.Possui portas RJ45 adaptáveis de 8*10/100/1000M e 2*100/1000M uplink portas de fibra SFP.Porta 1-8 pode apoiar IEEE802,3Af/no padrão PoEE sPorta ingle POPotência E até 30W. Como um dispositivo de alimentação PoE, ele pode detectar e reconhecer automaticamente o equipamento receptor de energia que atende ao padrão e fornecer energia através do cabo de rede. Ele pode fornecer energia para equipamentos terminais PoE, como AP sem fio, câmeras IP, telefones VoIP e sensores industriais através de um cabo de rede e atender ao ambiente de rede que precisa de uma fonte de alimentação PoE de alta densidade. É adequado para transporte inteligente, trânsito ferroviário, energia elétrica, mineração, metalurgia e energia verde, cenas industriais, como a construção, estabelecendo uma rede de comunicação econômica e estável.
OONV-IPS33010PFMTemL2 + gerenciamento de rede. ÉPodeGestão do apoio IPV4 e encaminhamento estático do roteamento, mecanismos completos da proteção da segurança, ACL completo/Políticas de QoS e funções ricas de VLAN, facilitando o gerenciamento e a manutenção. Suporta vários protocolos de redundância RSTP (<50ms) para melhorar o backup do link e a confiabilidade da rede. Quando uma rede unidirecional falha, a comunicação pode ser rapidamente restaurada para garantir a comunicação ininterrupta de transmissões importantes. De acordo com as necessidades do aplicativo, o gerenciamento de alimentação PoE, o controle de fluxo de porta, a divisão VLAN, o QoS e outras configurações de serviços de aplicativos podem ser realizados por meio de métodos de gerenciamento de rede como Web, CLI, SNMP e Telnet.
CARACTERÍSTICA
Acesso Gigabit
◇Apoie a transmissão deobstrução da fio-velocidade.
◇Suporte full-duplex baseado em IEEE802.3x e half-duplex com base emBPressão.
◇SSuporteGigabitRJ45PortoESFP pOrtCombinação, que permite aos usuários criar redes de forma flexível para atender às necessidades de vários cenários.
Fonte alimentação Smart PoE
◇Cumprir com IEEE 802.3 af/at padrão de alimentação PoE, identificar automaticamente equipamentos PoE para alimentação.
◇Apoie a função do gerenciamento de rede do PoE, a visualização do status do poder do porto, etc. com a configuração do gerenciamento de rede.
◇8* As portas 10/100/1000Base-T RJ45 suportam energia PoE, atendendo aos requisitos de energia PoE de monitoramento de segurança, sistemas de automação industrial, cobertura sem fioPor exemplo,E outros cenários.
ForteCapacidade do processamento do negócio
◇Suporte IEEE 802.1Q VLAN-A.
◇Ring network RSTP spanning tree protocol elimina a camada 2 loops e realiza link backup.
◇ApoioSnooping IGMP V1/V2Para atender às necessidades de vigilância por vídeo de alta definição multi-terminal e acesso à videoconferência.
◇Apoie QoS, três modos da prioridade baseados na porta, 802.1P-baseado e DSCP-baseado, e quatro algoritmos de programação da fila: SP, WRR, eQA-A.
◇A agregação estática e a agregação dinâmica aumentam efetivamente a largura de banda do link, alcançam o balanceamento de carga e o backup do link e melhoram a confiabilidade do link.
◇Apoie o ACL para filtrar pacotes de dados configurando regras correspondentes, processando operações, e permissões do tempo para fornecer estratégias flexíveis do controle de acesso da segurança.
Segurança
◇Porto isolamento e tempestade controle.
◇A autenticação 802.1X fornece funções de autenticação para computadores LAN e controla o status de autorização das portas controladas de acordo com os resultados da autenticação.
Estável e confiável
◇CCC, CE, FCC, RoHS.
◇O painel de fácil utilizaçãoPode mostrar o status do dispositivo através do indicador LED de PWR,SYS, Ligação,L/A,EPoE.
◇Baixo consumo de energia, carcaça de liga de alumínio e excelente dissipação de calor para garantir o funcionamento estável do interruptor.
Gestão fácil O & M
◇Monitoramento CPU, monitoramento memória, EDetecção do Ping-A.
◇SOs logs do sistema e as estatísticas do tráfego do porto facilitam a otimização e a transformação da rede.
◇O LLDP facilita o sistema de gerenciamento de rede para consultar e determinar o status de comunicação do link.
◇Gerenciamento de rede Web, CLI (Console, Telnet), SNMP (V1/V2/V3), TelnetPor exemplo,E outros métodos diversificados da gestão e manutenção.

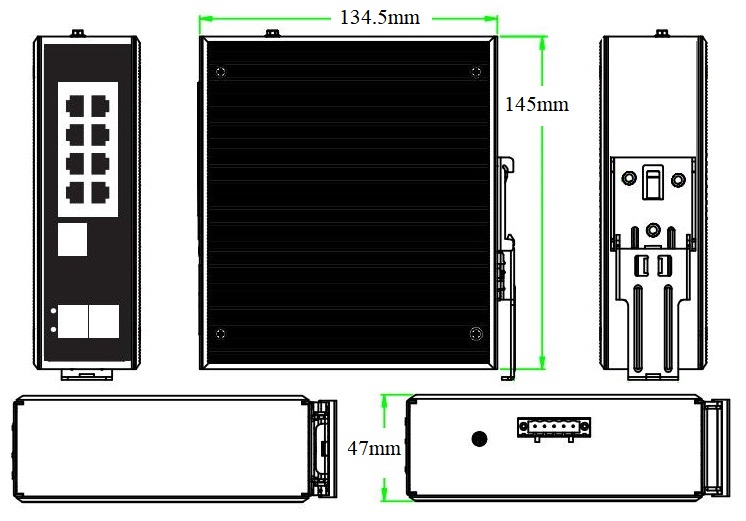

DIMENSÃO
INFORMAÇÕES DE ENCOMENDA
|
Modelo |
Descrição |
Fonte alimentação recomendada |
|
ONV-IPS33010PFM |
L2 + gerenciado industrial PoE fiber switch com 8*10/100/1000M portas RJ45 e 2*100/1000M uplink portas de fibra SFP. A porta 1-8 pode suportar o padrão IEEE 802.3 af/at PoE. Pode suportar entrada de alimentação redundante DC dupla e montagem em trilho DIN. |
120W/240W |
|
Nota:O módulo óptico e a fonte de alimentação não estão incluídos e precisam ser comprados. |
||
LISTA DE EMBALAGEM
|
Lista embalagem |
Conteúdo |
Quantidade |
Unidade |
|
Switch PoE industrial gerenciado Gigabit de 10 portas |
1 |
Definir |
|
|
RJ45-DB9 Cabo adaptador |
1 |
PC |
|
|
Guia do usuário |
1 |
PC |
|
|
Cartão Garantia e Certificado de Conformidade |
1 |
PC |
MÓDULO ÓPTICO
|
Produto |
Modelo |
Descrição |
Unidade |
|
1,25G Módulo Ótico |
2630-G |
Módulo ótico industrial de SFP, fibra dupla 850nm do multi-modo 1.25G, distância de transmissão: 550m,Interface LC, suporta função DDM e hot plugging. |
PC |
|
2632-G |
Módulo ótico industrial de SFP, fibra dupla 1310nm do único-modo 1.25G, distância de transmissão: 20km,Interface LC, suporta função DDM e hot plugging. |
PC |
|
|
2612-T-G |
Módulo ótico industrial de SFP, fibra TX1310nm/ RX1550nm do único-modo 1.25G, distância de transmissão: 20km,Interface LC, suporta função DDM e hot plugging. |
PC |
|
|
2613-R-G |
Módulo ótico industrial de SFP, fibra TX1550nm/ RX1310nm do único-modo 1.25G, distância da transmissão: 20km,Interface LC, suporta função DDM e hot plugging. |
PC |
|
|
2612-T-SC-G |
Módulo ótico industrial de SFP, fibra TX1310nm /RX1550nm do único-modo 1.25G, distância de transmissão: 20km, SInterface C, suporta função DDM e hot plugging. |
PC |
|
|
2613-R-SC-G |
Módulo ótico industrial de SFP, fibra TX1550nm/ RX1310nm do único-modo 1.25G, distância de transmissão: 20km, SInterface C, suporta função DDM e hot plugging. |
PC |
PFORNECIMENTO OWER
|
Produto |
Modelo |
Descrição |
Unidade |
|
Fonte alimentação industrial trilho DIN 120W |
GWS-DP120-48 |
DIN Rail 120W único conjunto de alimentação de saída Tensão de entrada AC100V ~ 240V 50-60Hz, 2.3A Saída Tensão: DC48V, 2.5A Operação Temperatura: -40 ℃ a + 70 ℃ |
PC |
|
Alimentação industrial trilho DIN 240W |
GWS-DP240-48 |
DIN Rail 240W único conjunto de alimentação de saída Tensão de entrada AC100V ~ 240V 50-60Hz, 3.0A Saída Tensão: DC48V, 5.0A Operação Temperatura: -40 ℃ a + 70 ℃ |
PC |
ESPECIFICAÇÃO TÉCNICA
|
Modelo |
ONV-IPS33010PFM |
|
Características Interface |
|
|
Porto Fixo |
Porto do console 1 * RS232 (115200,N,8,1) 8*10/100/1000Base-T PoE portas (dados/potência) 2*100/1000Base-X uplink SFP fibra portas (dados) 2 conjuntos V , V-redundante porta de alimentação DC (5P terminal Phoenix industrial) |
|
Porta Ethernet |
O porto 1-8 pode apoiar 10/100/1000Base-T auto-detecção, completamente/half duplex MDI/ MDI-X auto-adaptação |
|
Transmissão par trançado |
10BASE-T: Cat3,4,5 UTP (≤ 100 metros) 100BASE-TX: Cat5 ou UTP posterior (≤ 100 metros) 1000BASE-T: Cat5e ou UTP posterior (≤ 100 metros) |
|
Porto fibra óptica |
DO efault nenhum inclui os módulos óticos (único-modo opcional/multi-modo, única fibra/módulo ótico da fibra dupla. LC) |
|
Cabo óptico/distância |
Multi-modo: 850nm/ 0-550m, Único-modo: 1310nm/ 0-40km, 1550nm/ 0-120km. |
|
Parâmetro do chip |
|
|
Tipo Gerenciamento Rede |
L2 |
|
Protocolo Rede |
IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x |
|
Modo Encaminhamento |
Armazenar e encaminhar (velocidade total do fio) |
|
Capacidade do interruptor |
20Gbps (sem bloqueio) |
|
Encaminhamento Taxa @ 64byte |
14,88 Mpps |
|
CPU(Hz) |
500M |
|
DRAM |
1G |
|
Flash |
128M |
|
MAC |
8K |
|
Memória Buffer |
4,1 M |
|
Indicador LED |
Alimentação: PWR (amarelo), Sistema: SYS (amarelo), Rede: Link (amarelo), Porta de fibra: L/A (verde), PoE: PoE (verde) |
|
PoE & Alimentação |
|
|
Porto PoE |
Porta 1-8 |
|
Gestão PoE |
Porto PoE exibição de status de trabalho, Porto PoE distribuição de potência, PoE on/off, af/at distribuição de energia |
|
Pin alimentação |
1/2(+) 3/6(-) |
|
Poder máximo pelo porto |
30W, IEEE 802.3 af/às |
|
Consumo Energia |
Em espera <6W, Carga máxima af<120W, a <240W |
|
Entrada Tensão/Interface |
5 °,P industrialPO terminal do hoenix, apoia a proteção anti-reversa-A. |
|
Alimentação |
Não, 48V/120W opcional ou 48V/240W fonte de alimentação industrial |
|
Parâmetro físico |
|
|
Operação Temp/Umidade |
-40 °C ~ + 75 °C, 5% ~ 90% RH Sem condensação |
|
Temp/umidade do armazenamento |
-40 °C ~ + 85 °C, 5% ~ 95% RH Sem condensação |
|
Dimensão (L * W * H) |
145*134,5*47 milímetros |
|
Peso líquido/bruto |
0,85 kg/1,1 kg |
|
Instalação |

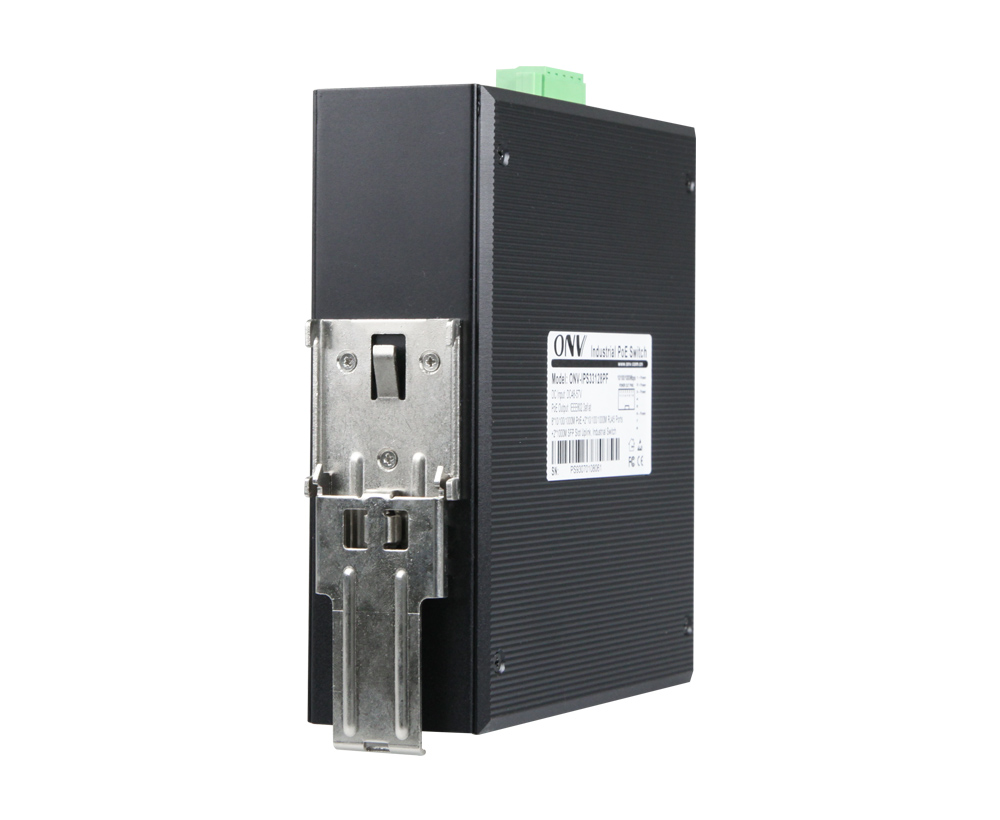

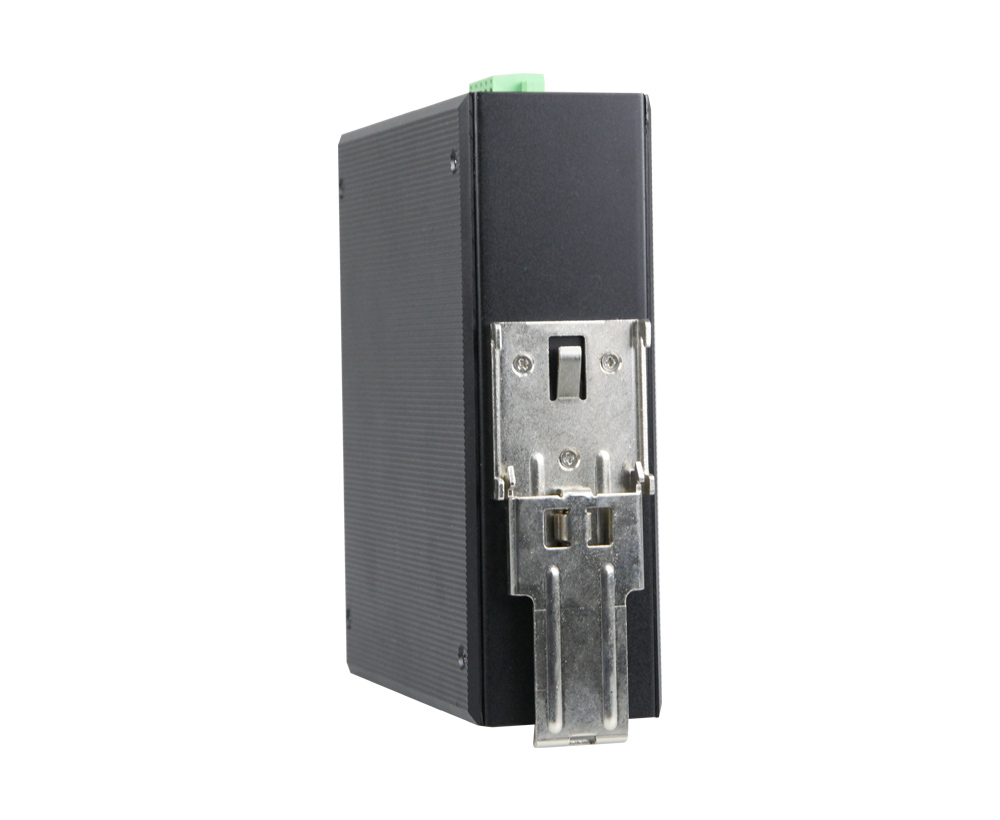

Desktop, trilho 35mm DIN |
|
Certificação & garantia |
|
|
Proteção contra raios |
IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz) FCC Parte 15/CISPR22 (EN55022): Classe A IEC61000-6-2 (Padrão Industrial Comum) IEC61000-4-9 (campo magnético pulsado): 1000A/m IEC61000-4-10 (oscilação amortecida): 30A/m 1MHz IEC61000-4-12/18 (onda de choque): CM2.5kV, DM 1kV Proteção nível: IP40, Proteção contra raios: 6KV 8/20us IEC61000-4-4(EFT): Cabo de alimentação: ± 4kV, cabo de dados: ± 2kV IEC61000-4-16 (transmissão de modo comum): 30V, 300V, 1s IEC61000-4-2 (ESD): ± 8kV contato descarga, ± 15kV ar descarga IEC61000-4-6 (transmissão de radiofrequência): 10V(150kHz ~ 80MHz) IEC61000-4-5(Surge): Cabo de alimentação: CM ± 4kV/ DM ± 2kV, cabo de dados: ± 4kV IEC61000-4-8 (campo magnético da frequência do poder): 100A/m, 1000A/m, 1s-3s |
|
Propriedades mecânicas |
IEC60068-2-6 (Anti Vibração), IEC60068-2-27 (Anti Choque), IEC60068-2-32 (Queda Livre) |
|
Certificação |
Marca CE, anúncio publicitário, CE/LVD EN62368-1, FCC peça 15 classe A, RoHS |
|
Garantia |
5 anos, manutenção vitalícia. |
|
Recurso Gerenciamento Rede |
|
|
Interface |
Controle do fluxo IEEE802.3x (Full duplex) Transmitir supressão tempestade com base na taxa portuária Gestão do tráfego em tempo real do porto (intervalo do fluxo) Limite a taxa de tráfego de pacotes nas portas de entrada e saída, a mini granularidade é 16Kbps e o máximo é 1Gbps |
|
L3 Característica |
Rota estática IPV4/rota padrão |
|
VLAN |
VLAN baseada em porta (4K), VLAN baseada no protocolo IEEE802.1q, Configuração de porta de acesso, tronco, híbrido |
|
Agregação portuária |
Agregação dinâmica LACP, Agregação estática, Max 5 grupos de agregação e 8 portas por grupo |
|
Spanning Tree |
RSTP (IEEE 802,1 w) |
|
ERPS |
ERPSv2 |
|
Multicast |
Multicast VLAN, mecanismo de saída rápida do usuário IGMP Snooping v1/v2 |
|
Espelhamento Porto |
Espelhamento bidirecional dos dados baseado na porta |
|
QoS |
Mapeamento prioritário 802.1p/ DSCP, Diff-Serv QoS Algoritmo de agendamento (SP, WRR, WFQ) Limitação de taxa baseada em fluxo, filtragem de pacotes baseada em fluxo Redirecionamento baseado em fluxo, filas 8 * Output de cada porta |
|
LCA
