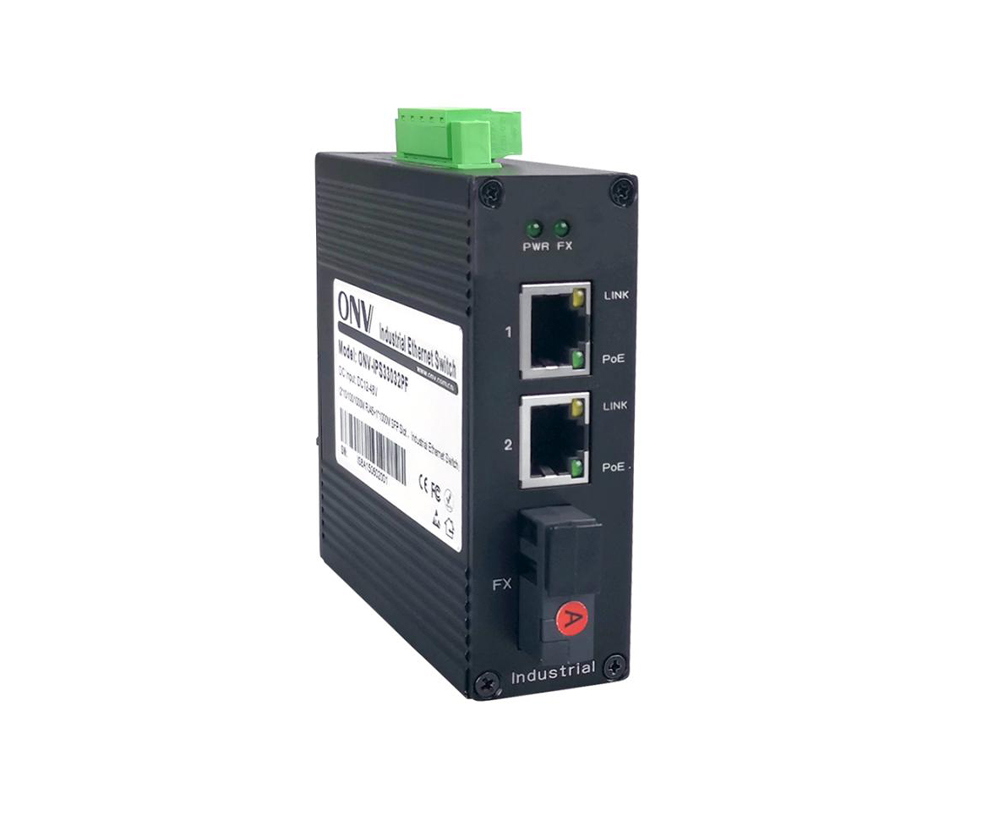

Interruptor PoE industrial de 10/100M 3 portas

Modelo： ONV-IPS31032PFS

Interruptor PoE industrial não gerenciado com portas RJ45 2*10/100M e 1*155M uplink porta de fibra SC (módulo óptico duplo de fibra única 1310nm/20km). Porta 1-2 pode suportar IEEE 802.3 af/no padrão PoE. Pode suportar entrada de alimentação redundante DC dupla e montagem trilho DIN.

Quero fazer um inquérito para

Síntese
Especificação técnica

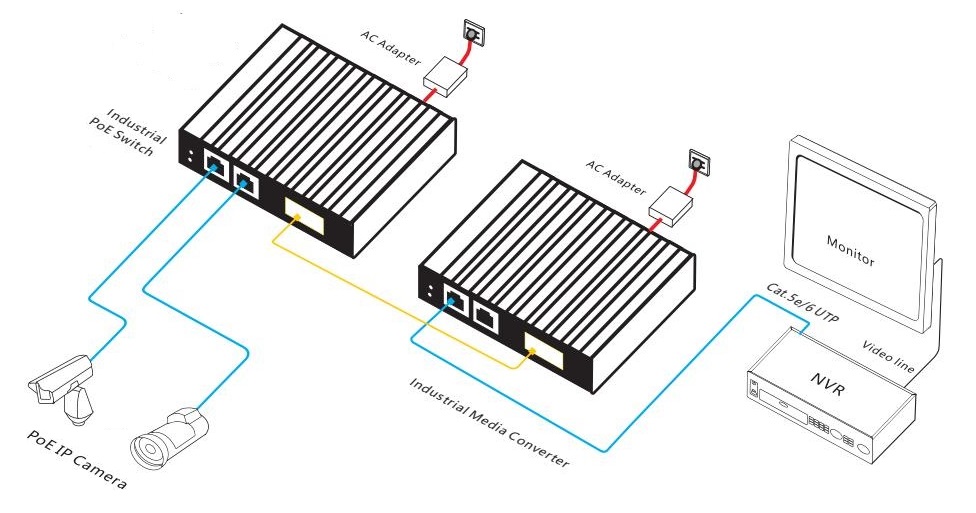

Aplicação
Documentos
Produtos relacionados

VISÃO GERAL

O ONV-IPS31032PFS é um interruptor industrial PoE 10/100M desenvolvido independentemente pela ONV. Tem 2*10/100M adaptávelRJ45Portos e 1*155M SC fibra porto. A porta 1-2 pode suportar o padrão IEEE 802.3 af/at PoE e a potência PoE de porta única é de 30W.Como um dispositivo de alimentação PoE, ele pode detectar e reconhecer automaticamente o equipamento receptor de energia que atende ao padrão e fornecer energia através do cabo de rede. Ele pode fornecer energia para dispositivos terminais PoE, como AP sem fio, câmeras IP e sensores industriais através do cabo de rede, e atender ao ambiente de rede que precisa de uma fonte de alimentação PoE de alta densidade. É adequado para transporte inteligente, trânsito ferroviário, indústria de energia, mineração, petróleo e transporte marítimo. Cenas industriais, como metalurgia e energia verde, formam uma rede de comunicação econômica, estável e confiável. Modo não gerenciado, plug and play, sem configuração, fácil de usar.

CARACTERÍSTICA

Acesso 10/100M

◇Apoie a transmissão deobstrução da fio-velocidade.

◇Suporte full-duplex baseado em IEEE802.3x e half-duplex baseado emBAcpressure-A.

◇SSuporte 10/100RJ45 MPortoESC 155MCombinação de porta de fibra, que permite aos usuários criar redes flexíveis para atender às necessidades de vários cenários.

Fonte alimentação Smart PoE

◇Cumprir com IEEE 802.3 af/at padrão PoE, identificar automaticamente dispositivos PoE para alimentação, e não danificar dispositivos não-PoE.

◇2* As portas 10/100Base-TX RJ45 podem suportar a fonte de alimentação PoE para atender às necessidades da fonte de alimentação PoE em vários cenários no campo industrial.

◇O sistema de prioridade da porta PoE fornecerá energia à porta de nível de alta prioridade primeiro quando o orçamento de energia for insuficiente e evitará o excesso de trabalho do dispositivo.

Estável e confiável

◇CCC, CE, FCC, RoHS.

◇O painel de fácil utilização pode mostrar o status do dispositivo através do indicador LED de PWR, Link, EPoE.

◇Baixo consumo de energiaCarcaça da liga de alumínio e dissipação de calor excelente para assegurar a operação estável do interruptor.

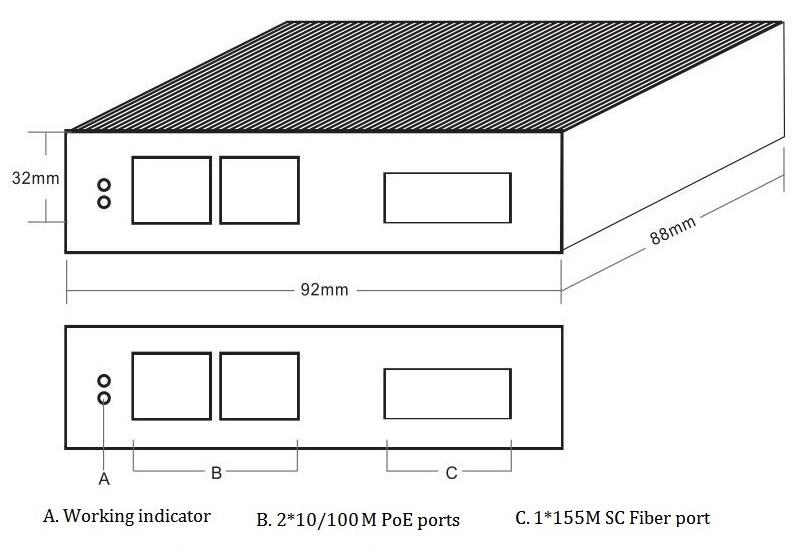

DIMENSÃO

INFORMAÇÕES DE ENCOMENDA

Modelo	Descrição	Fonte alimentação recomendada
ONV-IPS31032PFS	Interruptor PoE industrial não gerenciado com portas RJ45 210/100M e 1155M uplink porta de fibra SC (módulo óptico duplo de fibra única 1310nm/20km). Porta 1-2 pode suportar IEEE 802.3 af/no padrão PoE. Pode suportar entrada de alimentação redundante DC dupla e montagem em trilho DIN.	36W/60W
ONV-IPS31032PFS-M	Interruptor PoE industrial não gerenciado com portas RJ45 210/100M e 1155M uplink porta de fibra SC (módulo óptico de fibra dupla multimodo 850nm/0.5km ou 1310nm/2km). Porta 1-2 pode suportar IEEE 802.3 af/no padrão PoE. Pode suportar entrada de alimentação redundante DC dupla e montagem em trilho DIN.	36W/60W
ONV-IPS31032PFS-A	Interruptor PoE industrial não gerenciado com portas RJ45 210/100M e 1155M uplink porta de fibra SC (módulo óptico de fibra única de modo único 1310nm/20km). Porta 1-2 pode suportar IEEE 802.3 af/no padrão PoE. Pode suportar entrada de alimentação redundante DC dupla e montagem em trilho DIN.	36W/60W
ONV-IPS31032PFS-B	Interruptor PoE industrial não gerenciado com portas RJ45 210/100M e 1155M uplink porta de fibra SC (módulo de fibra óptica monomodo 1550nm/20km). Porta 1-2 pode suportar IEEE 802.3 af/no padrão PoE. Pode suportar entrada de alimentação redundante DC dupla e montagem em trilho DIN.	36W/60W
Nota:A fonte de alimentação não está incluída e precisa ser comprada.

LISTA DE EMBALAGEM

Lista embalagem	Conteúdo	Quantidade	Unidade
	Interruptor PoE industrial de 3 portas 10/100M	1	Definir
	Guia do usuário	1	PC
	Cartão Garantia	1	PC

PFORNECIMENTO OWER

Produto

Modelo

Descrição

Unidade

36W DIN Rail alimentação industrial

GWS-DP36-48

DIN Rail 36W único conjunto de alimentação de saída

Tensão de entrada AC100V ~ 240V 50-60Hz, 0.56A

Saída Tensão: DC48V, 0.75A

Operação Temperatura:-40 ℃ a + 70 ℃

Alimentação industrial trilho DIN 60W

GWS-DP60-48

DIN Rail 60W único conjunto de alimentação de saída

Tensão de entrada: AC100V ~ 240V 50-60Hz, 1.0A

Saída Tensão: DC48V, 1.25A

Operação Temperatura:-40 ℃ a + 70 ℃

PRODUTO RELACIONADO

Modelo	Descrição
ONV-IPS31004PF	Interruptor PoE industrial não gerenciado com portas RJ45 410/100M e 1155M uplink porta de fibra SC (módulo óptico de fibra dupla de modo único 1310nm/20km). A porta 1-4 pode suportar o padrão IEEE 802.3 af/at PoE. Pode suportar dupla entrada de alimentação DC e montagem trilho DIN.
ONV-IPS31084PF	Interruptor PoE industrial não gerenciado com portas RJ45 610/100M e 2155M uplink portas de fibra SC (módulo óptico de fibra dupla de modo único 1310nm/20km). A porta 1-4 pode suportar o padrão IEEE 802.3 af/at PoE. Pode suportar dupla entrada de alimentação DC e montagem trilho DIN.
ONV-IPS31128PFB	Interruptor de fibra PoE industrial não gerenciado com 810/100M portas RJ45 e 210/100/1000M portas RJ45 e 2*1000M uplink portas de fibra SFP. A porta 1-8 pode suportar o padrão IEEE 802.3 af/at PoE. Pode suportar dupla entrada de alimentação DC e montagem trilho DIN.

ESPECIFICAÇÃO TÉCNICA

Modelo	ONV-IPS31032PFS
Características Interface
FixoPOrt	1155M uplink fibra SC porto (dados) 2 10/100Base-TXPOEPortos(Dados/Potência) 2 set V , V-redundante porta de alimentação DC (5P terminal Phoenix industrial)
Porta Ethernet	O porto 1-2 pode apoiar a auto-detecção 10/100Base-TX, completamente/half-duplex MDI/ MDI-X auto-adaptação
Transmissão par trançado	10BASE-T: Cat3,4,5 UTP (≤ 100 metros) 100BASE-TX: Cat5 ou UTP posterior (≤ 100 metros)
Porto fibra óptica	O módulo ótico é fibra dupla 20km do único-modo, porto do SC. (única fibra opcional do único-modo e módulo ótico da fibra dupla do multi-modo)
Cabo óptico/distância	Multi-modo: 850nm/ 0-500m, Único-modo: 1310nm/ 0-40km, 1550nm/ 0-120km
Parâmetro do chip
Protocolo Rede	IEEE 802,3 10BASE-TPor exemplo,IEEE 802.3i 10Base-TPor exemplo,IEEE 802.3U 100Base-TXPor exemplo,IEEE Base 802.3u 100FX, IEEE 802.3x
Modo Encaminhamento	Armazenar e Encaminhar (Velocidade completa do fio)
Capacidade do interruptor	1,0Gbps(Sem bloqueio)
Encaminhamento Taxa @ 64byte	0,43Mpps
MAC	1K
Memória Buffer	512K
JumboFRamé	1536bytes
LED Indicador	Potência: PWR(GRéen)Por exemplo,Rede: Link (SAbaixo)Por exemplo,PoE: PoE (GRéen)Porta de fibra:FX(GRéen)
PoE & Alimentação
POEPorto	Porta 1- 2
Pin alimentação	1/2( ) 3/6 (-)
Poder máximo pelo porto	30W, IEEE 802.3 af/às
Consumo Energia	Em espera <3W, Carga máxima af<36, a <60W
Entrada Tensão/Interface	DC48-57VPor exemplo, 5P terminal Phoenix industrial, suporte anti-reverso proteção-A.
Alimentação	Não, 48V/opcional36W ou 48V/60W Alimentação elétrica industrial
Parâmetro físico
Operação TPEM- Umidade	-40#+75°CPor exemplo,5%#90% RH Não condensação
Armazenamento TPEM- Umidade	-40#+85 °CPor exemplo,5%#95% RH Não condensação
Dimensão(L * A * A)	928832Mm
Peso líquido/bruto	0,3Quilograma/0,4Quilograma
Instalação	Desktop, 35 milímetrosDINRCauda
Certificação & garantia
Proteção contra raios	Proteção nível: IP40 Proteção contra raios: 6KV 8/20us IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz) FCC Parte 15/CISPR22 (EN55022): Classe A IEC61000-6-2 (Padrão Industrial Comum) IEC61000-4-9 (campo magnético pulsado): 1000A/m IEC61000-4-10 (oscilação amortecida): 30A/m 1MHz IEC61000-4-12/18 (Shockwave): CM2.5kV, DM1kV IEC61000-4-4(EFT): Cabo de alimentação: ± 4kV, cabo de dados: ± 2kV IEC61000-4-16 (transmissão de modo comum): 30V, 300V, 1s IEC61000-4-2 (ESD): ± 8kV contato descarga, ± 15kV ar descarga IEC61000-4-6 (transmissão de radiofrequência): 10V(150kHz ~ 80MHz) IEC61000-4-8 (campo magnético da frequência do poder): 100A/m, 1000A/m, 1s-3s IEC61000-4-5 (Surge): Cabo de alimentação: CM ± 4kV/ DM ± 2kV, cabo de dados: ± 4kV
Propriedades mecânicas	IEC60068-2-6 (Anti Vibração), IEC60068-2-27 (Anti Choque), IEC60068-2-32 (Queda Livre)
Certificação	Marca CE, anúncio publicitário, CE/LVD EN62368-1, FCC peça 15 classe A, RoHS
Garantia	5 anos, manutenção vitalícia.
