Gigabit 10 portas L2 gerenciado bypass industrial PoE switch

Modelo： ONV-IPS33010PFM-BY

L2 gerenciado bypass industrial PoE switch com 8*10/100/1000M portas RJ45 e 2*100/1000M uplink portas de fibra SFP. A porta 1-8 pode suportar o padrão IEEE 802.3 af/at PoE. Pode suportar entrada de alimentação redundante DC dupla e montagem trilho DIN.

Quero fazer um inquérito para

Síntese
Especificação técnica

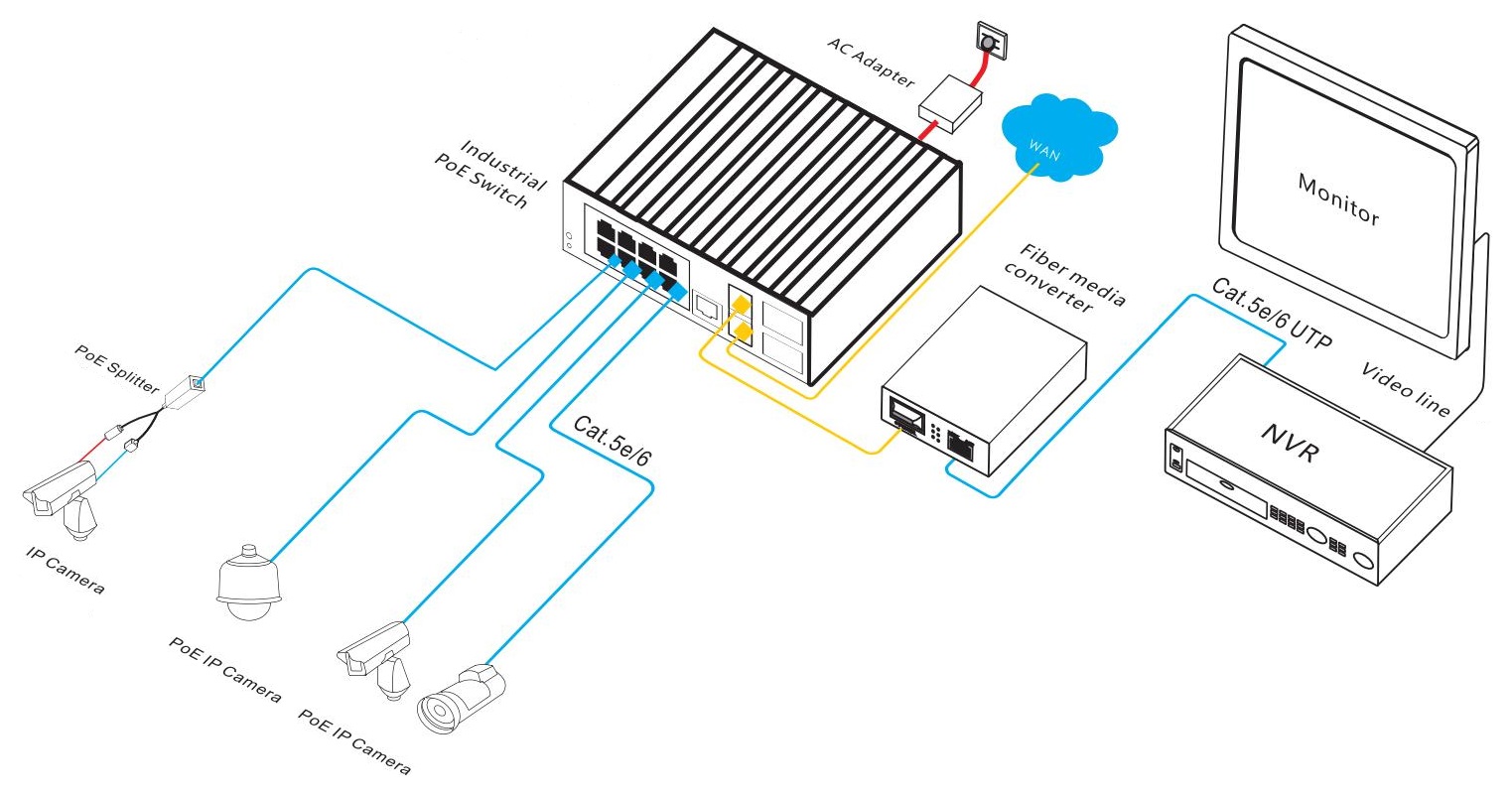

Aplicação
Documentos
Produtos relacionados

VISÃO GERAL

O ONV-IPS33010PFM-BY é um switch de fibra PoE industrial gerenciado por bypass Gigabit desenvolvido independentemente pela ONV. Possui portas RJ45 adaptáveis de 8*10/100/1000M e 2*100/1000M uplink portas de fibra SFP. A porta 1-8 pode suportar o padrão IEEE 802.3 af/at PoE eOPotência PoE de porta única até 30W. Como um dispositivo de alimentação PoE, ele pode detectar e identificar automaticamente o equipamento elétrico que atende ao padrão e fornecer energia através do cabo. Ele pode fornecer o equipamento terminal PoE, como AP sem fio, câmera IP, telefone de rede e sensores industriais para atender à demanda por um ambiente de rede de alimentação PoE de alta densidade. O interruptor integra o módulo óptico Bypass switching. Quando a fonte de alimentação do interruptor é interrompida, a fibra óptica é automaticamente comutada para o estado de desvio para evitar a interrupção da comunicação devido à falha do interruptor e garantir a confiabilidade da transmissão da rede. É adequado para transporte inteligente, trânsito ferroviário, energia elétrica, mineração, metalurgia e energia verde, e cenas industriais, como construção, estabelecendo uma rede de comunicação econômica e estável.

O ONV-IPS33010PFM-BY tem funções de gerenciamento de rede L2 +, suporta encaminhamento de roteamento estático IPV4 e possui mecanismos completos de proteção de segurança, estratégias ACL/QoS perfeitas e funções VLAN ricas para fácil gerenciamento e manutenção. Ele suporta vários protocolos de redundância STP/RSTP/MSTP (<50ms) para melhorar o backup do link e a confiabilidade da rede. Quando uma rede unidirecional falha, a comunicação pode ser rapidamente restaurada para garantir a comunicação ininterrupta de aplicativos importantes. PoE power supply management, routing address management, port flow control, VLAN division, IGMP, security policy e outras configurações de negócio de aplicações podem ser executadas através da Web, CLI, SNMP, Telnet e outros métodos de gestão de rede.

CARACTERÍSTICA

Acesso Gigabit

◇Apoie a transmissão deobstrução da fio-velocidade.

◇Suporte full-duplex baseado em IEEE802.3x e half-duplex baseado emBPressão.

◇Suporta a combinação de portas Gigabit RJ45 e portas SFP, que permite aos usuários criar redes de forma flexível para atender às necessidades de vários cenários.

◇Suporta caminho óptico de fibra única de modo único físicoA função (Bypass), comutação pura do hardware, tempo curto do interruptor, não afeta a taxa de transmissão de dados e melhora a estabilidade do sistema de rede.

InteligenteAlimentação PoE

◇Gerenciamento de rede PoE, alocação de energia da porta PoE, configuração de prioridade, visualização do status da porta, programação etc.

◇Cumprir com IEEE 802.3 af/at padrão PoE, identificar automaticamente dispositivos PoE para alimentação, e não danificar dispositivos não-PoE.

◇Sistema prioritário para porta PoE, ele fornecerá energia à porta de nível de alta prioridade primeiro quando o orçamento de energia for insuficiente e evitará o excesso de trabalho do dispositivo.

◇As portas 8*10/100/1000Base-T RJ45 podem suportar energia PoE para atender às necessidades de monitoramento de segurança, sistema de teleconferência, cobertura sem fio e outros cenários.

Forte negócio processando capacidade

◇Suporte Access, Trunk e configuração de porta híbrida.

◇Suporte IEEE 802.1Q VLAN. Os usuários podem dividir a VLAN conforme suas necessidades.

◇Apoie o protocolo da árvore de produção STP/RSTP/MSTP, elimine os laços da camada 2 e realize o backup do link.

◇Suporte estáticoE agregação dinâmica para aumentar efetivamente a largura de banda do link, realizar balanceamento de carga, backup do link e melhorar a confiabilidade do link.

◇Suporte IGMP Snooping V1/V2/V3 para atender aos requisitos de acesso por videoconferência e videovigilância de alta definição multi-terminal.

◇Apoie QoS, porta-baseado, 802.1P-baseado e DSCP-baseado três modos da prioridade e quatro algoritmos de programação da fila: Equ, SP, WRR, e SP WRR.

◇Apoie o ACL para filtrar pacotes de dados configurando operações e permissões correspondentes do tempo do processamento da regra, e forneça políticas flexíveis do controle de acesso da segurança.

Segurança

◇Suporte porta isolamento e porta transmissão tempestade supressão.

◇Apoie a função obrigatória flexível quádrupla do porto VLAN do MAC do IP.

◇Suporte a autenticação 802.1X para fornecer funções de autenticação para computadores LAN e controlar o status de autorização das portas controladas de acordo com os resultados da autenticação.

Estável e confiável

◇CCC, CE, FCC, RoHS.

◇O painel de fácil utilização pode mostrar o estado do dispositivo através do indicador LED de PWR, SYS, Link, L/A e PoE.

◇Baixo consumo de energia, carcaça de liga de alumínio e excelente dissipação de calor para garantir o funcionamento estável do interruptor.

FácilO & MGestão

◇Suporta monitoramento CPU, monitoramento de memória, detecção Ping e detecção do comprimento do cabo.

◇Suporte HTTPS, SSHV1/V2 e outros métodos de criptografia, tornando o gerenciamento mais seguro.

◇Suporte RMON, log do sistema e estatísticas de tráfego portuário para facilitar a otimização e transformação da rede.

◇Suporte LLDP para facilitar o sistema de gerenciamento de rede para consultar e julgar o status de comunicação do link.

◇Suporte a gerenciamento de rede Web, CLI (Console, Telnet), SNMP (V1/V2/V3), Telnet e outros métodos diversificados de gerenciamento e manutenção.

DIMENSÃO

INFORMAÇÕES DE ENCOMENDA

Modelo	Descrição	Fonte alimentação recomendada
ONV-IPS33010PFM-BY	Bypass gerenciado L2 + PoE industrialInterruptor com 810/100/1000M portas RJ45 e2100/1000M uplink SFP fibra portas. A porta 1-8 pode suportar o padrão IEEE 802.3 af/at PoE. Pode suportar entrada de alimentação redundante DC dupla e montagem em trilho DIN.	120W/240W
Nota:O módulo óptico e a fonte de alimentação não estão incluídos e precisam ser comprados.

LISTA DE EMBALAGEM

Lista embalagem	Conteúdo	Quantidade	Unidade
	10 portasGIgabit bypass gerenciado industrial PoE switch	1	SEt
	RJ45-DB9 Cabo adaptador	1	PC
	Guia do usuário	1	PC
	Cartão Garantia e Certificado de Conformidade	1	PC

MÓDULO ÓPTICO

Produto	Modelo	Descrição	Unidade
Módulo óptico 1.25G	2630-G	Módulo óptico industrial SFP, fibra dupla 850nm multimodo 1.25G, distância de transmissão: 550m, interface LC, suporta função DDM e hot plugging.	PC
	2632-G	Módulo ótico industrial de SFP, fibra dupla 1310nm do único-modo 1.25G, distância de transmissão: 20km, relação do LC, apoia a função do DDM e a obstrução quente.	PC
	2612-T-G	O módulo ótico industrial de SFP, fibra TX1310nm/ RX1550nm do único-modo 1.25G, distância de transmissão: 20km, relação do LC, apoia a função do DDM e a obstrução quente.	PC
	2613-R-G	O módulo ótico industrial de SFP, fibra TX1550nm/ RX1310nm do único-modo 1.25G, distância de transmissão: 20km, relação do LC, apoia a função do DDM e a obstrução quente.	PC
	2612-T-G-SC	Módulo ótico industrial de SFP, fibra TX1310nm/ RX1550nm do único-modo 1.25G, distância de transmissão: 20km, relação do SC, apoia a função do DDM e a obstrução quente.	PC
	RG-2613-SC	O módulo ótico industrial de SFP, fibra TX1550nm/ RX1310nm do único-modo 1.25G, distância de transmissão: 20km, relação do SC, apoia a função do DDM e a obstrução quente.	PC

FORNECIMENTO DE ALIMENTAÇÃO

Produto

Modelo

Descrição

Unidade

Fonte alimentação industrial trilho DIN 120W

GWS-DP120-48

DIN Rail 120W único conjunto de alimentação de saída

Tensão de entrada: AC100V-240V 50-60Hz 2.3A

Saída Tensão: DC48V, 2.5A

Operação Temperatura: -40 ℃ a 70 ℃

Alimentação industrial trilho DIN 240W

GWS-DP240-48

DIN Rail 240W único conjunto de alimentação de saída

Tensão de entrada: AC100V-240V 50-60Hz 3.0A

Saída Tensão: DC48V, 5.0A

Operação Temperatura: -40 ℃ a 70 ℃

PRODUTO RELACIONADO

Modelo	Descrição
ONV-IPS33006GFP-POR	L2 + gerenciado bypass industrial PoE fiber switch com2100/1000M uplink SFP fibra portosE410/100/1000M portas RJ45. A porta 1-4 pode suportar o padrão IEEE 802.3 af/at PoE. Pode suportar entrada de alimentação redundante DC dupla e montagem em trilho DIN.

ESPECIFICAÇÃO TÉCNICA

Modelo	ONV-IPS33010PFM-BY
Características Interface
FixoPOrt	2 portas set bypass fibra óptica 1 * porto do console RS232 (115200,N,8,1) 2100/1000Base-X uplink portas SFP (dados) 810/100/1000Base-T PoE portas (dados/potência) 2 portas de alimentação DC V, redundantes em V (terminal Phoenix industrial 5P)
Bypass porta óptica	Power ON: P1-P4 intercomunicação, P2-P3 intercomunicação Desligar: P1-P3 Passagem-através
Porta Ethernet	O porto 1-8 pode apoiar 10/100/1000Base-T auto-detecção, completamente/half duplex MDI/ MDI-X auto-adaptação
Transmissão par trançado	10BASE-T: Cat3, 4,5 UTP (≤ 100 metros) 100BASE-TX: Cat5 Horas UTP (≤ 100 metros) 1000BASE-T: Cat5e horas depois UTP (≤ 100 metros)
Porto fibra óptica	O defeito não inclui módulos óticos (único-modo opcional/multi-modo, única fibra/fibra dobro) módulo ótico. LC)
Cabo óptico/distância	Multi-modo: 850nm/ 0-500m, Único-modo: 1310nm/ 0-40km, 1550nm/ 0-120km
Parâmetro do chip
Tipo Gerenciamento Rede	L2
Conexões Rede	IEEE 802. 3 libras, IEEE 802. 3i 10Base-T, IEEE 802. 3u 100Base-TX, IEEE 802. 3ab 1000Base-T, IEEE 802. Base 3z 1000 X, IEEE 802. 3x
Modo Encaminhamento	Armazenar e encaminhar (velocidade total do fio)
Capacidade comutação	20Gbps (sem bloqueio)
Encaminhamento Taxa @ 64byte	14,88 Mpps
CPU (Hz)	500M
DRAM	1G
Flash	128M
MAC	8K
Memória Buffer	4M
Quadro Jumbo	10K
Indicador LED	PoE: PoE (verde), Porta de fibra: L/A (verde), Potência: PWR (amarelo), Sistema: SYS (amarelo), Rede: Link (amarelo)
PoE & Alimentação
Porto PoE	Porta 1-8
Gestão PoE	PoE exibição do status de trabalho, Porta PoE fora on/off
Pin alimentação	1/2 (+) 3/6 (-)
Poder máximo pelo porto	30W, IEEE 802.3 af/às
Consumo Energia	Em espera <6W, Carga máxima af<120W, a <240W
Entrada Tensão/Interface	DC48-57V, terminal industrial phoenix 5P, suporte a proteção anti-reversa.
Alimentação	Não, 48V/120W opcional ou 48V/240W fonte de alimentação industrial
Parâmetro físico
Operação Temp/Umidade	-40 °C ~ + 75 °C, 5% ~ 90% RH Sem condensação
Temp/umidade do armazenamento	-40 °C ~ + 85 °C, 5% ~ 95% RH Sem condensação
Dimensão (L * W * H)	16514854 milímetros
Peso líquido/bruto	0,9 kg/1,1 kg
Instalação	Desktop, trilho 35mm DIN
Certificação & garantia
Proteção contra raios	IEC61000-4-3 (RS):10 V/m(80 ~ 1000MHz) FCC Parte 15/ CISPR22 (EN55022): Classe A IEC61000-6-2 (Padrão Industrial Comum) IEC61000-4-9 (campo magnético pulsado): 1000A/m IEC61000-4-10 (oscilação amortecida): 30A/m 1MHz IEC61000-4-12/18 (onda de choque): CM 2.5kV, DM 1kV Proteção nível: IP40, Proteção contra raios: 6KV 8/20us IEC61000-4-4 (EFT): Cabo de alimentação: ± 4kV, cabo de dados: ± 2kV IEC61000-4-16 (transmissão de modo comum): 30V, 300V, 1s IEC61000-4-2 (ESD): ± 8kV contato descarga, ± 15kV ar descarga IEC61000-4-6 (transmissão de radiofrequência):10V (150kHz ~ 80MHz) IEC61000-4-8 (campo magnético da frequência do poder):100A/m, 1000A/m, 1s-3s IEC61000-4-5 (Surge): Cabo de alimentação: CM ± 4kV/DM ± 2kV, cabo de dados: ± 4kV
MMecânicoPRobes	IEC60068-2-6 (Anti Vibração), IEC60068-2-27 (Anti Choque), IEC60068-2-32 (Queda Livre)
Certificação	O CCC, marca do CE, anúncio publicitário, EN62368-1 de CE/LVD, FCC parte 15 classifica A, RoHS
Garantia	5 anosPor exemplo,Manutenção vitalícia.
Recurso Gerenciamento Rede
Interface	Controle do fluxo IEEE 802.3x (Full duplex) Gestão do tráfego em tempo real do porto (intervalo do fluxo) Transmitir supressão tempestade com base na taxa portuária Limite a velocidade do tráfego de mensagens nas portas de entrada e saída, a mini granularidade é de 16Kbps e max 1Gbps
L3 Característica	Roteamento IPV4 estático/roteamento padrão, max 128 entradas L2 rede gestão, ARP protocolo max 1024 entradas
VLAN	Configuração de porta de acesso, tronco, híbrido 4K VLAN baseado na porta, IEEE802.1q, VLAN baseado no protocolo
Agregação portuária	Agregação dinâmica LACP, Agregação estática, Max 5 grupos de agregação e 8 portas por grupo.
Spanning Tree	STP (IEEE802.1d), RSTP (IEEE802.1w), MSTP (IEEE802.1s)
Multicast	Multicast VLAN, saída rápida, IGMP Snooping v1/v2/V3, Max 1024 grupos multicast
Espelhamento Porto	Espelhamento bidirecional dos dados baseado na porta
QoS	Diff-Serv QoS, Marca Prioritária/Observação Mecanismo de agendamento (SP, WRR, SP WRR) Filas de saída 8 * de cada porta, mapeamento de prioridade 802.1p/DSCP Filtragem de pacotes baseada em fluxo, redirecionamento baseado em fluxo, limitação de taxa baseada em fluxo
LCA	Emissão baseada em porta ACL, ACL baseado em porta e VLAN L2 a L4 packet filtering, combinando a primeira mensagem 80 bytes. Forneça ACL com base em MAC, endereço MAC de destino, origem IP, IP de destino, tipo de protocolo IP, porta TCP/UDP, intervalo de portas TCP/UDP e VLAN, etc.
Segurança	Inspeção ARP, ataque Anti-DoS, ligação IP-MAC-VLAN-Port Autenticação do AAA & do RADIUS, do IEEE802.1X & do MAC address Broadcast storm control, Backup para host datum, proteção IP source Buracos negros Mac, gerenciamento hierárquico do usuário e proteção por senha SSH 2.0, SSL, isolamento porta, velocidade ARP mensagem limite, MAC aprendizagem limite
DHCP	Cliente DHCP, Snooping DHCP, Servidor DHCP
Gestão	Gestão rede Web (HTTPS)Por exemplo,Relógio NTP FTP, TFTP arquivo upload e download gestão Registo do trabalho do sistema, verificação do estado do cabo, detecção do Ping Verificação do status da utilização do CPU em tempo real, SNMP V1/V2/V3 Link Layer Discovery Protocol (LLDP), restauração com um clique ONV-NMS gestão cluster plataforma (LLDP SNMP) Console/ Telnet/ SSH2.0, CLI linha comando configuração
Sistema	Navegador Web: Mozilla Firefox 2.5 ou superior, Google Chrome V42 ou superior, cabo Ethernet Cat5 e superior TCP/IP, adaptador de rede e sistema operacional de rede (como Microsoft Windows, Linux, Mac OS X) instalado em cada computador na rede Cat5 e acima cabo Ethernet
