10G uplink 52 portas L2 gerenciado industrial PoE switch-Comutador PoE Industrial

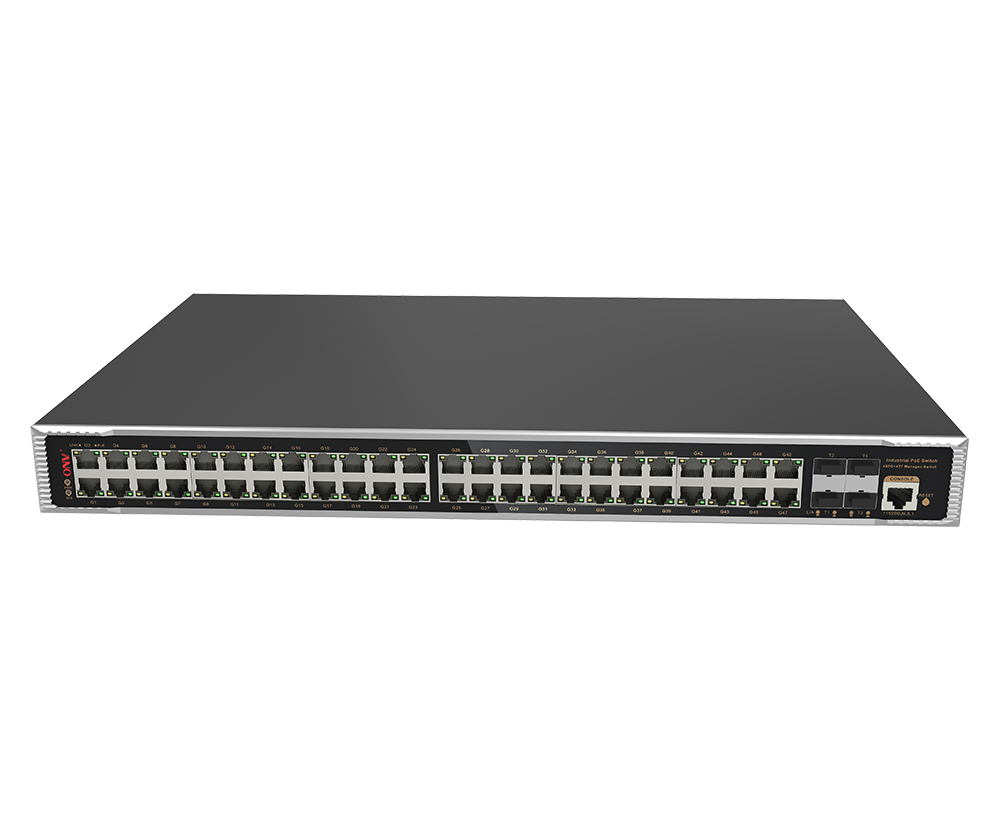

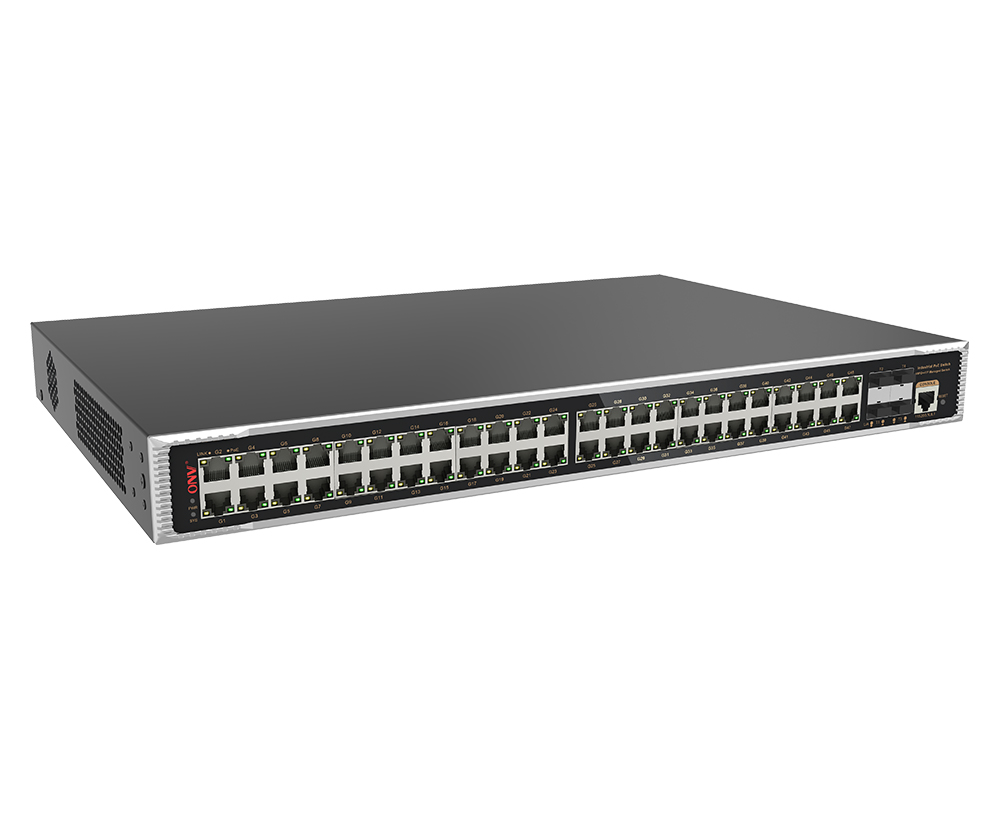

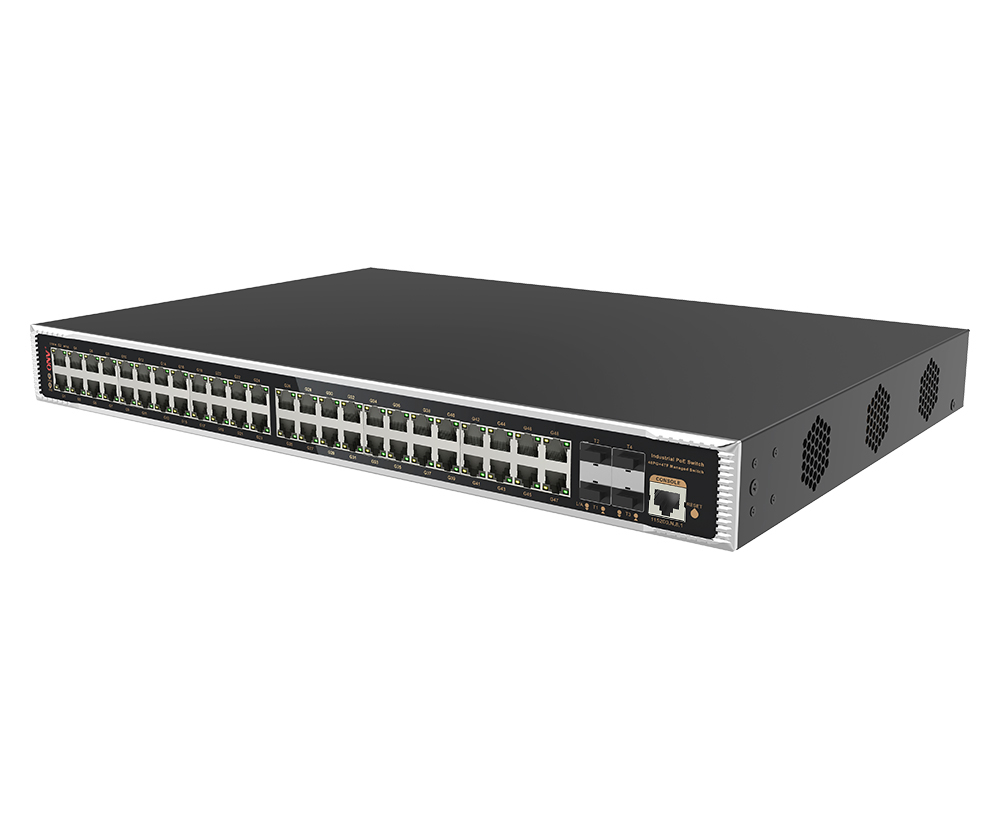

10G uplink 52 portas L2 gerenciado industrial PoE switch

Modelo： ONV-IPS56052PFM

L2 gerenciado industrial PoE switch com 48*10/100/1000M portas RJ45 e 4*1/10G uplink portas de fibra SFP. A porta 1-48 pode suportar o padrão IEEE 802.3 af/at PoE. Ele fonte de alimentação 2*600W incorporado e 1U/19 padrão "instalação do armário.

Quero fazer um inquérito para

Síntese
Especificação técnica

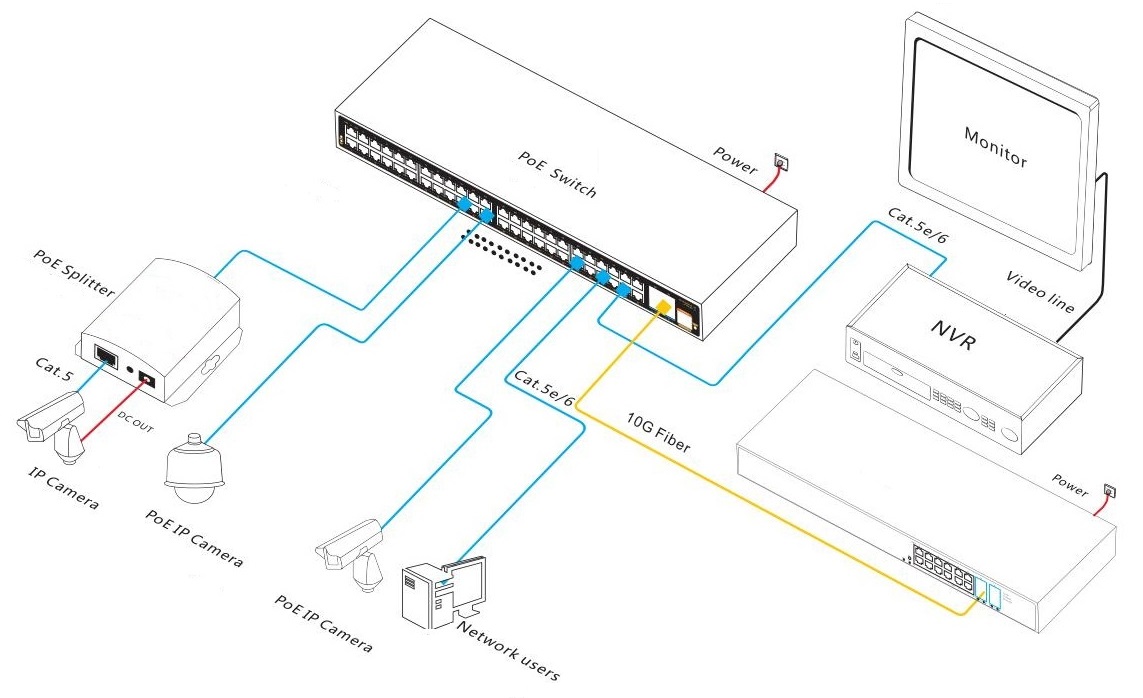

Aplicação
Documentos
Produtos relacionados

VISÃO GERAL

OONV-IPS56052PFMÉ um uplink 10GSwitch PoE industrial gerenciado independentemente desenvolvido pela ONV. Tem48* 10/100/1000Base-TAdaptávelPortas RJ45 e 4*1/10GUplink SFP + fibra portas. Porta 1-48Pode suportar IEEE 802.3 af/at padrão PoE, e a potência PoE de porta única atinge 30W. Como um dispositivo de alimentação PoE, ele pode detectar e reconhecer automaticamente o equipamento receptor de energia que atende ao padrão e fornecer energia através do cabo de rede. Ele pode fornecer energia para equipamentos terminais PoE, como AP sem fio, câmera IP, VoIP e sensores industriais através do cabo de rede e atender ao ambiente de rede que precisa de uma fonte de alimentação PoE de alta densidade. É adequado para transporte inteligente, trânsito ferroviário, indústria de energia, mineração, petróleo e cenas industriais, como transporte marítimo, metalurgia e construção de energia verde, formando uma rede de comunicação econômica, estável e confiável.

O ONV-IPS56052PFMTemA função de gerenciamento de rede L2 + suporta gerenciamento IPV4/ IPV6, encaminhamento de roteamento estático, mecanismo completo de proteção de segurança, política ACL/ QoS perfeita e funções VLAN ricas para fácil gerenciamento e manutenção. Ele suporta múltiplos protocolos de redundância STP/ RSTP/ MSTP (<50ms) e ERPS (ITU-T G.8032) (<20ms) para melhorar o backup do link e a confiabilidade da rede. Quando a rede unidirecional falha, a comunicação pode ser rapidamente restaurada para garantir a comunicação ininterrupta de aplicativos importantes. De acordo com as necessidades do aplicativo, o gerenciamento de alimentação PoE, o gerenciamento de portas, o gerenciamento de endereços de roteamento, o controle do fluxo de portas, a divisão VLAN, o IGMP, a política de segurança e outras configurações de serviços de aplicativos são realizados por meio da Web, CLI, SNMP, Telnet e outros métodos de gerenciamento de rede.

CARACTERÍSTICA

Acesso Gigabit,Uplink1/10GSFP + fibra porto

◇Apoie a transmissão deobstrução da fio-velocidade.

◇Suporte full-duplex baseado em IEEE802.3x e half-duplex baseado em contrapressão.

◇Suporta porta porta Gigabit RJ45 e uplink 1/10G SFP combinação de porta de fibra, que permite aos usuários construir flexivelmente redes para atender às necessidades de vários cenários.

Fonte alimentação Smart PoE

◇Gerenciamento de rede PoE, alocação de energia da porta PoE, configuração de prioridade, visualização do status da porta, programação etc.

◇Cumprir com IEEE 802.3 af/at padrão PoE, identificar automaticamente dispositivos PoE para alimentação, e não danificar dispositivos não-PoE.

◇A porta PoE suporta o mecanismo prioritário. Quando a energia restante é insuficiente, a energia da porta de alta prioridade é dada prioridade para evitar a sobrecarga do dispositivo.

◇48* As portas 10/100/1000Base-T RJ45 suportam energia PoE, atendendo aos requisitos de energia PoE de monitoramento de segurança, sistemas de automação industrial, cobertura sem fio e outros cenários.

Segurança

◇Porto isolamento e tempestade controle.

◇Porta MAC IP VLAN quádrupla combinação flexível ligação função.

◇A autenticação 802.1X fornece funções de autenticação para computadores LAN e controla o status de autorização das portas controladas de acordo com os resultados da autenticação.

Capacidade forte do processamento do negócio

◇Rede do anel do apoio ERPS e STP/RSTP/MSTP para eliminar a camada 2 loops e realizar link backup.

◇Suporte IEEE802.1Q VLAN, os usuários podem flexivelmente dividir VLAN, Voz VLAN e configuração QinQ de acordo com suas necessidades.

◇Suporta agregação estática e dinâmica para aumentar efetivamente a largura de banda do link, realizar balanceamento de carga, backup do link e melhorar a confiabilidade do link.

◇Apoie QoS, porta-baseado, 802.1P-baseado e DSCP-baseado três modos da prioridade e quatro algoritmos de programação da fila: Equ, SP, WRR, e SP WRR.

◇Apoie o ACL para filtrar pacotes de dados configurando operações e permissões correspondentes do tempo do processamento da regra, e forneça políticas flexíveis do controle de acesso da segurança.

◇Suporte IGMP SnoopingV1/V2/V3 protocolo multicast IGMP para atender aos requisitos de acesso por videoconferência e videovigilância de alta definição multi-terminal.

Estável e confiável

◇CCC, CE, FCC, RoHS.

◇Fonte de alimentação auto-desenvolvida, alta redundância, fornecendo uma saída de energia PoE estável e de longo prazo.

◇O painel de fácil utilização pode mostrar o status do dispositivo através do indicador LED de PWR, SYS, Link,EPoE.

◇Consumo da baixa potência, com fã, alojamento do metal do aço galvanizado, e dissipação de calor excelente para assegurar a operação estável do interruptor.

Gestão fácil O & M

◇Suporte a gestão do cluster plataforma NMS.

◇Suporta monitoramento CPU, monitoramento memória, detecção Ping,EDetecção do comprimento do cabo.

◇Suporte RMON, log do sistema e estatísticas de tráfego portuário para facilitar a otimização e transformação da rede.

◇Apoio HTTPS, SSLV3, SSHV1/V2Por exemplo,Outros métodos de criptografia, tornando o gerenciamento mais seguro.

◇Suporte LLDP para facilitar o sistema de gerenciamento de rede para consultar e julgar o status de comunicação do link.

◇Suporte a gerenciamento de rede Web, linha de comando CLI (Console, Telnet), SNMP (V1/V2/V3) e outros gerenciamento e manutenção diversificados.

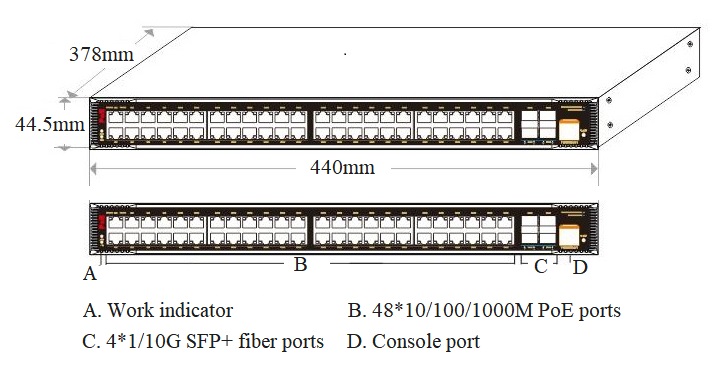

DIMENSÃO

INFORMAÇÕES DE ENCOMENDA

Modelo	Descrição	Fonte de alimentação incorporado
ONV-IPS56052PFM	Interruptor PoE industrial gerenciado L2 + com portas RJ45 4810/100/1000M e 41/10GUplinkSFP + fibra portas. A porta 1-48 pode suportar o padrão IEEE 802.3 af/at PoE. Fonte de alimentação incorporado e instalação padrão do armário 1U/19 ”.	2*600W
Nota:O módulo óptico não está incluído e precisa ser adquirido separadamente.

LISTA DE EMBALAGEM

Lista embalagem	Conteúdo	Quantidade	Unidade
	5Interruptor PoE industrial gerenciado uplink de 2 portas 10G	1	Definir
	Adaptador RJ45-DB9CCapaz	1	PC
	Cabo alimentação CA	1	PC
	Kits De Montagem (Pendurado Orelha)	1	Definir
	Guia do usuário	1	PC
	Cartão Garantia e Certificado de Conformidade	1	PC

MÓDULO ÓPTICO

Produto	Modelo	Descrição	Unidade
1,25GMódulo Ótico	2630-G	IndustrialMódulo óptico SFP, 1.25G multi-Fibra dupla 850nm do modo, distância de transmissão: 550m, relação do LC, apoia a função do DDM e a obstrução quente.	PC
	2632-G	IndustrialMódulo óptico SFP, 1.25G único-Fibra dupla 1310nm do modo, distância de transmissão: 20km, relação do LC, apoia a função do DDM e a obstrução quente.	PC
	2612-T-G	IndustrialMódulo ótico de SFP, fibra TX1310nm/do único-modo 1.25GRX1550nm, distância de transmissão: 20km, interface LC, suporta função DDM e hot plugging.	PC
	2613-R-G	IndustrialMódulo ótico de SFP, fibra TX1550nm/do único-modo 1.25GRX1310nm, distância de transmissão: 20km, interface LC, suporta função DDM e hot plugging.	PC
	2612-TG...SC	IndustrialMódulo ótico de SFP, 1.25G, fibra TX1310nm/do único-modoRX1550nm, transmissão distância: 20km,SInterface C, suporta função DDM e hot plugging.	PC
	2613-RG...SC	IndustrialMódulo ótico de SFP, 1.25G, única fibra TX1550nm/do único-modoRX1310nm, transmissão distância: 20km,SInterface C, suporta função DDM e hot plugging.	PC
10GMódulo Ótico	6630-G	Módulo ótico industrial de SFP +, fibra dupla 850nm do multi-modo 10G, distância de transmissão: 300m,Interface LC, suporta função DDM e hot plugging.	PC
	7832-G	Módulo ótico industrial de SFP +, fibra dupla 1310nm do único-modo 10G, distância de transmissão: 20km,Interface LC, suporta função DDM e hot plugging.	PC
	7832 33-G	Módulo ótico industrial de SFP +, única fibra TX1330nm/ RX1270nm do único-modo 10G, distância de transmissão: 20km,Interface LC, suporta função DDM e hot plugging.	PC
	7832 27-G	Módulo ótico industrial de SFP +, única fibra TX1270nm/ RX1330nm do único-modo 10G, distância da transmissão: 20km,Interface LC, suporta função DDM e hot plugging.	PC

PRODUTO RELACIONADO

Modelo	Descrição
ONV-IPS56028PFM	L2 +Switch PoE industrial gerenciado com portas RJ45 2410/100/1000M e 41/10GUplinkSFP + fibra portas. Porta 1-24 pode suportar IEEE 802.3 af/no padrão PoE. Pode apoiar a entrada redundante da fonte de alimentação 2AC + DC e a instalação padrão do armário 1U/19 ”.
ONV-IPS56036PFM	L2 + gerenciado industrial PoE switch com 2410/100/1000M portas RJ45 e 8100/1000M SFP fibra combo portas e 4*1/10G uplink SFP + portas de fibra. Porta 1-24 pode suportar IEEE 802.3 af/no padrão PoE. Pode apoiar a entrada redundante da fonte de alimentação 2AC + DC e a instalação padrão do armário 1U/19 ”.

ESPECIFICAÇÃO TÉCNICA

Modelo	ONV-IPS56052PFM
Características Interface
Porto Fixo	Porto do interruptor do alarme (FALHA) 2 * AC100-240V entrada portas 1 * porto do console RS232 (115200, N, 8,1) 41/10G uplink SFP fibra portas (dados) 4810/100/1000Base-T PoE portas (dados/potência) 2 * DC48-57V portas de entrada (suporte a polaridade reversa)
Porta Ethernet	O porto 1-48 pode apoiar 10/100/1000Base-T(X) auto-detecção, completamente/meio-frente e verso MDI/ MDI-X auto-adaptação
Transmissão par trançado	10BASE-T: Cat3,4,5 UTP (≤ 100 metros) 100BASE-TX: Cat5 ou UTP posterior (≤ 100 metros) 1000BASE-T: Cat5e ou UTP posterior (≤ 100 metros)
Porto fibra óptica	1/10G SFP porta de fibra óptica, padrão não incluem módulo óptico (opcional monomodo/multi-modo, fibra única/módulo óptico de fibra dupla. LC)
Expansão Porto Fibra Óptica	Turbo overclocking 2.5G expansão módulo óptico e anel rede
Cabo óptico/distância	Multi-modo: 850nm/ 0 ~ 550m (1.25G), 850nm/ 0 ~ 300m(10G), Único-modo: 1310nm/ 0-40km, 1550nm/ 0-120km.
Parâmetro do chip
Tipo Gerenciamento Rede	L2
Protocolo Rede	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3ae 10GBase-SR/LR, IEEE 802.3x
Modo Encaminhamento	Loja e frente (velocidade completa do fio)
Capacidade do interruptor	216Gbps (sem bloqueio)
Encaminhamento Taxa @ 64byte	131Mpps
CPU	Núcleo duplo 1GHz
DRAM	2G
FLASH	256M
MAC	32K
Memória Buffer	16M
JumboFRamé	12K
Indicador LED	Sistema: SYS (amarelo), PoE: PoE (verde), Rede: Link (amarelo), Porta de fibra: L/A (verde)
Redefinir interruptor	Sim, pressione e segure o interruptor por 10 segundos e solte-o para restaurar as configurações de fábrica
PoE & Alimentação
Porto PoE	Porta 1 48
POEGestão	PoE exibição do status de trabalho, Porto PoE on/off, af/at distribuição de energia
Pin alimentação	1/2 ( ) 3/6(-)
Poder máximo pelo porto	30W, IEEE 802.3 af/às
Tensão total do PWR/ Input	2*600W/ (AC100-240V)
Consumo Energia	À espera <35W, carga completa <600W
Alimentação	Fonte de alimentação embutida, AC100 ~ 240V 50-60Hz, 2 * 6.6A
Porto entrada energia	Porta do interruptor do alarme, 2 * portas de entrada AC, 2 * DC48-57V portas Design de porta de alimentação dupla entrada: prioridade de alimentação CA para suportar proteção de conexão anti-reversa e muda automaticamente para conexão DC quando a energia falha.
Parâmetro físico
Operação Temp/Umidade	-40 °C ~ + 75 °C, 5% ~ 90% RH Sem condensação
Temp/umidade do armazenamento	-40 °C ~ + 85 °C, 5% ~ 95% RH Sem condensação
Dimensão (L * W * H)	44037844,5 milímetros
Peso líquido/bruto	6,75 kg/7,55 kg
Instalação	Desktop, 1U/19 "armário
Certificação & garantia
Proteção contra raios	IEC61000-4-3 (RS):10 V/m (80-1000MHz) FCC Parte 15/CISPR22 (EN55022): Classe A IEC61000-6-2 (Padrão Industrial Comum) IEC61000-4-9 (campo magnético pulsado): 1000A/m IEC61000-4-10 (oscilação amortecida): 30A/m 1MHz IEC61000-4-12/18 (Shockwave): CM2.5kV, DM1kV Proteção: IP30, Proteção contra raios: 6KV 8/20us IEC61000-4-4(EFT): Cabo de alimentação: ± 4kV, cabo de dados: ± 2kV IEC61000-4-16 (transmissão de modo comum): 30V, 300V, 1s IEC61000-4-2 (ESD): ± 8kV contato descarga, ± 15kV ar descarga IEC61000-4-6 (transmissão de radiofrequência): 10V(150kHz ~ 80MHz) IEC61000-4-8 (campo magnético da frequência do poder): 100A/m, 1000A/m, 1s-3s IEC61000-4-5 (Surge): Cabo de alimentação: CM ± 4kV/ DM ± 2kV, cabo de dados: ± 4kV
MMecânicoPRobes	IEC60068-2-6 (Anti Vibração), IEC60068-2-27 (Anti Choque), IEC60068-2-32 (Queda Livre)
Certificação	Marca CE, anúncio publicitário, CE/LVD EN62368-1, FCC peça 15 classe A, RoHS
Garantia	5 anos, manutenção vitalícia.
Recurso Gerenciamento Rede
Interface	Gestão do fluxo em tempo real do porto (intervalo do fluxo) Transmitir supressão tempestade com base na taxa portuária Diagnóstico digital do tempo real do módulo DDMI do porto ótico SFP Configuração e status do porto EEE Green Ethernet Energy-Saving IEEE 802.3x flow control (Full duplex), porta exceção proteção mecanismo Limite a taxa de tráfego de pacotes de entrada e saída, mini granularidade is16Kbps e max é 1Gbps
L3 Característica	Protocolo ARP max 1024 entradas Rota estática, RIPv1/v2, RIPng, OSPFv1/v2, OSPFv3 Função de gerenciamento de rede L2, gerenciamento de pilha dupla IPV4/ IPV6
VLAN	Configuração de porta de acesso, tronco, híbrido, IEEE 802.1q Voz VLAN, protocolo GVRP VLAN, VLAN baseada em porta (4K) VLAN baseada em protocolo, VLAN baseada em endereço MAC, configuração QinQ
PortoAAgregação	Agregação dinâmica LACP, Agregação estática, Max 26 grupos de agregação e max 8 portas por grupo.
Spanning Tree	STP BPDU Guard, filtragem BPDU e encaminhamento BPDU STP (IEEE802.1d), RSTP (IEEE802.1w), MSTP (IEEE802.1s)
ERPS Ring Network	ERPS, tempo de recuperação inferior a 20ms, ITU-T G.8032
Multicast	MLD Snooping, Multicast VLAN Logout rápido do usuário, MVR (Multicast VLAN Registration) IGMP Snooping v1/v2/v3 e 1024 grupos multicast no máximo
Espelhamento	Espelhamento bidirecional do tráfego para portas básicas Suporta espelhamento de 1 a múltiplo, suporta até 4 sessões de portas
QoS	Limitação da taxa baseada em fluxo, redirecionamento baseado em fluxo Algoritmo de agendamento (SP, WRR, SP WRR) Filtragem de pacotes baseada em fluxo, filas 8 * Output de cada porta Mapeamento prioritário 802.1p/ DSCP, Diff-Serv QoS, Marca/observação prioritária
LCA	Distribuição ACL baseada na porta e VLAN L2-L4 função de filtragem de pacotes, combinando a primeira mensagem de 80 bytes e fornece definições ACL baseadas no endereço MAC de origem, endereço MAC de destino, endereço IP de origem, endereço IP de destino, tipo de protocolo IP, porta TCP/UDP, faixa de portas TCP/UDP, VLAN, etc.
Segurança	Autenticação IEEE802.1X baseada porta SSL garante a transmissão dos dados Função obrigatória do quadrilátero de portas do MAC VLAN do IP Endereço MAC aprendizagem limite, endereço MAC buraco negro Função IP Source Guard, certificação AAA e RADIUS Anti ataque DoS, Port transmitir mensagem supressão Gerenciamento hierárquico do usuário e proteção por senha SSH 2.0 fornece um canal criptografado seguro para login do usuário Hospedar dados backup mecanismo, ARP intrusão detecção função Porto isolamento, IP fonte endereço proteção, mensagem ARP velocidade limite função
DHCP	Cliente DHCP, Snooping DHCP, Servidor DHCP
Gestão	Link Layer Discovery Protocol (LLDP) Relógio NTP, gerenciamento rede Web (https) FTP, TFTP arquivo upload e download gestão Linha de comando Console/ Telnet/ CLI/ SSH ONV NMS plataforma cluster gestão (LLDP SNMP) Restaurar um clique, Visualizando CPU Instant Utilização Status SNMP V1/V2/V3, verificação do status do cabo, detecção do Ping, registro do trabalho do sistema
Sistema	Navegador Web: Mozilla Firefox 2.5 ou superior, Google Chrome V42 ou superior, cabo Ethernet Cat5 e superior TCP/IP, adaptador de rede e sistema operacional de rede (como Microsoft Windows, Linux, Mac OS X) instalado em cada computador na rede Cat5 e acima cabo Ethernet
