VISÃO GERAL
O ONV-IPS58028PFM é um interruptor PoE industrial gerenciado uplink 10G desenvolvido independentemente pela ONV. Tem portas RJ45 adaptáveis 24*10/100/1000Base-T e 4*1/10GUplinkSFP + fibra portas. Porta 1-24 pode apoiar IEEE 802.3Af/at PoE padrão e porta única PoE poder atinge 30W. Como um dispositivo de alimentação PoE, ele pode detectar e reconhecer automaticamente o equipamento receptor de energia que atende ao padrão e fornecer energia através do cabo de rede. Ele pode fornecer energia para POEquipamentos terminais E, como AP sem fio, câmera IP, VoIP e sensores industriais através do cabo de rede, atendem ao ambiente de rede que precisa de uma fonte de alimentação PoE de alta densidade. É adequado para transporte inteligente, trânsito ferroviário, indústria de energia, mineração, petróleo e cenas industriais, como transporte marítimo, metalurgia e construção de energia verde, formando uma rede de comunicação econômica, estável e confiável.
O ONV-IPS58028PFM tem L3A função do gerenciamento da rede, gestão dos apoios IPV4/ IPV6,DInâmico/Encaminhamento estático do roteamento, Mecanismo completo da proteção da segurança, política ACL/ QoS perfeita, e funções ricas do VLAN para a gestão e a manutenção fáceis. Ele suporta múltiplos protocolos de redundância STP/ RSTP/ MSTP (<50ms) e ERPS (ITU-T G.8032) (<20ms) para melhorar o backup do link e a confiabilidade da rede. Quando a rede unidirecional falha, a comunicação pode ser rapidamente restaurada para garantir a comunicação ininterrupta de aplicativos importantes. De acordo com as necessidades do aplicativo, o gerenciamento de alimentação PoE, o gerenciamento de portas, o gerenciamento de endereços de roteamento, o controle do fluxo de portas, a divisão VLAN, o IGMP, a política de segurança e outras configurações de serviços de aplicativos são realizados por meio da Web, CLI, SNMP, Telnet e outros métodos de gerenciamento de rede.
CARACTERÍSTICA
Acesso do gigabit, uplink 1/10G SFP + fiber port
◇Apoie a transmissão deobstrução da fio-velocidade.
◇Suporte full-duplex baseado em IEEE802.3x e half-duplex baseado em contrapressão.
◇Suporta porta porta Gigabit RJ45 e uplink 1/10G SFP + combinação de porta de fibra, que permite aos usuários construir flexivelmente redes para atender às necessidades de vários cenários.
Fonte alimentação Smart PoE
◇Gerenciamento de rede PoE, alocação de energia da porta PoE, configuração de prioridade, visualização do status da porta, programação etc.
◇Cumprir com IEEE 802.3 af/at padrão PoE, identificar automaticamente dispositivos PoE para alimentação, e não danificar dispositivos não-PoE.
◇Portas 24*10/100/1000Base-T RJ45, atendendo às necessidades de monitoramento de segurança, sistema de teleconferência, cobertura sem fio e outros cenários.
◇Sistema prioritário para porta PoE, ele fornecerá energia à porta de nível de alta prioridade primeiro quando o orçamento de energia for insuficiente e evitará o excesso de trabalho do dispositivo.
Segurança
◇Porto isolamento e tempestade controle.
◇Porta MAC IP VLAN quádrupla combinação flexível ligação função.
◇A autenticação 802.1X fornece funções de autenticação para computadores LAN e controla o status de autorização das portas controladas de acordo com os resultados da autenticação.
Capacidade forte do processamento do negócio
◇Suporte ERPS ring network e STP/ RSTP/ MSTP para eliminar loops de camada 2 e realizar backup de link.
◇Suporte IEEE802.1Q VLAN, os usuários podem flexivelmente dividir VLAN, Voz VLAN e configuração QinQ de acordo com suas necessidades.
◇Suporta agregação estática e dinâmica para aumentar efetivamente a largura de banda do link, realizar balanceamento de carga, backup do link e melhorar a confiabilidade do link.
◇Apoie QoS, porta-baseado, 802.1P-baseado e DSCP-baseado três modos da prioridade e quatro algoritmos de programação da fila: Equ, SP, WRR, e SP WRR.
◇Apoie o ACL para filtrar pacotes de dados configurando operações e permissões correspondentes do tempo do processamento da regra, e forneça políticas flexíveis do controle de acesso da segurança.
◇Suporte IGMP SnoopingV1/V2/V3 protocolo multicast IGMP para atender aos requisitos de acesso por videoconferência e videovigilância de alta definição multi-terminal.
Estável e confiável
◇CCC, CE, FCC, RoHS.
◇Fonte de alimentação auto-desenvolvida, alta redundância, fornecendo uma saída de energia PoE estável e de longo prazo.
◇O painel de fácil utilização pode mostrar o estado do dispositivo através do indicador LED de PWR, SYS, Link e PoE.
◇Consumo da baixa potência, com fã, alojamento do metal do aço galvanizado, e dissipação de calor excelente para assegurar a operação estável do interruptor.
Gestão fácil O & M
◇Suporte a gestão do cluster plataforma NMS.
◇Suporta monitoramento CPU, monitoramento de memória, detecção Ping e detecção do comprimento do cabo.
◇Suporte RMON, log do sistema e estatísticas de tráfego portuário para facilitar a otimização e transformação da rede.
◇Suporta HTTPS, SSLV3, SSHV1/V2 e outros métodos de criptografia, tornando o gerenciamento mais seguro.
◇Suporte LLDP para facilitar o sistema de gerenciamento de rede para consultar e julgar o status de comunicação do link.
◇Suporte a gerenciamento de rede Web, linha de comando CLI (Console, Telnet), SNMP (V1/V2/V3) e outros gerenciamento e manutenção diversificados.

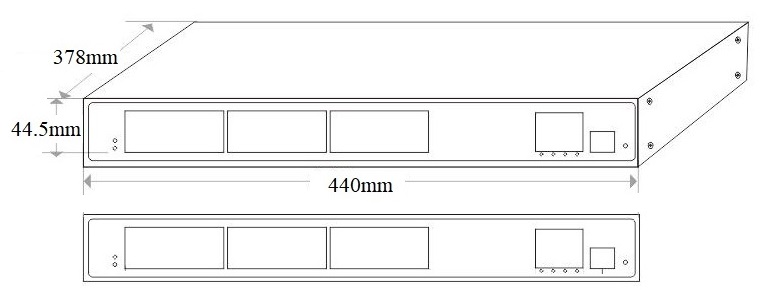

DIMENSÃO
INFORMAÇÕES DE ENCOMENDA
|
Modelo |
Descrição |
Fonte de alimentação incorporado |
|
ONV-IPS58028PFM |
L3 gerenciado industrial PoE switch com 24*10/100/1000M portas RJ45 e 4*1/10G uplink SFP + portas de fibra. Porta 1-24 pode suportar IEEE 802.3 af/no padrão PoE. É fonte de alimentação dupla redundante incorporado e a instalação padrão do armário 1U/19 ”. |
2*400W |
|
ONV-IPS58028PFM-at |
2*600W |
|
|
Nota:O módulo óptico não está incluído e precisa ser adquirido separadamente. |
||
LISTA DE EMBALAGEM
|
Lista embalagem |
Conteúdo |
Quantidade |
Unidade |
|
28 portas 10G uplink gerenciado industrial PoE switch |
1 |
Definir |
|
|
Adaptador RJ45-DB9CCapaz |
1 |
PC |
|
|
Cabo alimentação CA |
1 |
PC |
|
|
Kits De Montagem (Pendurado Orelha) |
1 |
Definir |
|
|
Guia do usuário |
1 |
PC |
|
|
Cartão Garantia e Certificado de Conformidade |
1 |
PC |
ESPECIFICAÇÃO TÉCNICA
|
Modelo |
ONV-IPS58028PFM |
ONV-IPS58028PFM-at |
|
Características Interface |
||
|
Porto Fixo |
2 * AC100-240V entrada portas Energia falha alarme interruptor porto (FAULT) 1 * porto do console RS232 (115200, N, 8,1) 4*1/10G uplink SFP + fibra portos (dados) 24*10/100/1000Base-T PoE portas (dados/potência) 2 * DC48-57V portas de entrada (suporte a polaridade reversa) |
|
|
Porta Ethernet |
O porto 1-24 pode apoiar a auto-detecção 10/100/1000Base-T(X), completamente/meio-duplex MDI/ MDI-X auto-adaptação |
|
|
Transmissão par trançado |
10BASE-T: Cat3,4,5 UTP (≤ 100 metros) 100BASE-TX: Cat5 ou posterior UTP (≤ 100 metros) 1000BASE-T: Cat5e/6 ou posterior UTP (≤ 100 metros) |
|
|
Fibra óptica Porto: |
1/10G SFP porta de fibra óptica, padrão não incluem módulo óptico (opcional monomodo/multi-modo, fibra única/módulo óptico de fibra dupla. LC) |
|
|
Expansão Porto Fibra Óptica |
Turbo overclocking 2.5G expansão módulo óptico e anel rede. |
|
|
Cabo óptico/distância |
Multi-modo: 850nm/ 0-550m, 850nm/ 0-300m(10G), único modo: 1310nm / 0-40km, 1550nm / 0-120km. |
|
|
Parâmetros do chip |
||
|
Tipo Gerenciamento Rede |
L3 |
|
|
Protocolo Rede |
IEEE 802. 3 10BASE-T, IEEE 802. 3i 10Base-T, IEEE 802. 3u 100Base-TX, IEEE 802. 3ab 1000Base-T, IEEE 802. 1000Base-X 3Z, IEEE 802. 3ae 10GBase-LR/SR, IEEE 802. 3x |
|
|
Modo Encaminhamento |
Armazenar e Encaminhar(Completo)TIrãSMijei) |
|
|
Capacidade do interruptor |
128Gbps(Sem bloqueio) |
|
|
EncaminhamentoTaxa @ 64byte |
95,23Mpps |
|
|
CPU |
800M |
|
|
DRAM |
1G |
|
|
FLASH |
128M |
|
|
MAC |
16K |
|
|
Memória Buffer |
12M |
|
|
JumboFRamé |
12K |
|
|
Indicador LED |
Alimentação: PWR (amarelo), Sistema: SYS (amarelo), Rede: Link (amarelo), PoE: PoE (verde), Porta de fibra: L/A (verde) |
|
|
Redefinir interruptor |
Sim, pressione e segure o interruptor por 10 segundos e solte-o para restaurar as configurações de fábrica |
|
|
PoE & Alimentação |
||
|
Porto PoE |
Porta 1 24 |
|
|
POEGestão |
PoE exibição do status de trabalho, Porto PoE on/off, af/at distribuição de energia |
|
|
Pin alimentação |
1/2 ( ) 3/6(-) |
|
|
Poder máximo pelo porto |
30W, IEEE 802.3 af/às |
|
|
Tensão total do PWR/ Input |
2*400W/ (AC100-240V) |
2*600W /(AC100-240V) |
|
Consumo Energia |
À espera <20W, carga completa <380W |
Em espera <22W, carga total <600W |
|
Alimentação |
Fonte de alimentação embutida, AC100 ~ 240V 50-60Hz, 5.0A |
Fonte de alimentação embutida, AC100 ~ 240V 50-60Hz, 6.6A |
|
Porto entrada energia |
Porta do interruptor do alarme, 2 * portas de entrada AC, 2 * DC48-57V portas Design de porta de alimentação dupla entrada: prioridade de alimentação CA para suportar proteção de conexão anti-reversa e muda automaticamente para conexão DC quando a energia falha. |
|
|
Parâmetro físico |
||
|
Operação Temp/Umidade |
-40 °C ~ + 75 °C, 5% ~ 90% RH sem condensação |
|
|
Temp/umidade do armazenamento |
-40 °C ~ + 85 °C, 5% ~ 95% RH sem condensação |
|
|
Dimensão (L * W * H) |
440*378*44,5 milímetros |
|
|
Peso líquido/bruto |
5,4 kg/6,2 kg |
6,2 kg/7,0 kg |
|
Instalação |
Desktop, 1U/19 "armário |
|
|
Certificação & garantia |
||
|
Proteção contra raios |
IEC61000-4-3 (RS): 10 V/m (80-1000MHz) FCC Parte 15/CISPR22 (EN55022): Classe A IEC61000-6-2 (Padrão Industrial Comum) IEC61000-4-9 (campo magnético pulsado): 1000A/m IEC61000-4-10 (oscilação amortecida): 30A/m 1MHz IEC61000-4-12/18 (Shockwave): CM2.5kV, DM1kV Proteção: IP30, Proteção contra raios: 6KV 8/20us IEC61000-4-4(EFT): Cabo de alimentação: ± 4kV, cabo de dados: ± 2kV IEC61000-4-16 (transmissão de modo comum): 30V, 300V, 1s IEC61000-4-2 (ESD): ± 8kV contato descarga, ± 15kV ar descarga IEC61000-4-6 (transmissão de radiofrequência): 10V(150kHz ~ 80MHz) IEC61000-4-8 (campo magnético da frequência do poder): 100A/m, 1000A/m, 1s-3s IEC61000-4-5 (Surge): Cabo de alimentação: CM ± 4kV/ DM ± 2kV, cabo de dados: ± 4kV |
|
|
MMecânicoPRobes |
IEC60068-2-6 (Anti Vibração), IEC60068-2-27 (Anti Choque), IEC60068-2-32 (Queda Livre) |
|
|
Certificação |
Marca CE, anúncio publicitário, CE/LVD EN62368-1, FCC peça 15 classe A, RoHS |
|
|
Garantia |
5 anos, manutenção vitalícia. |
|
|
Recurso Gerenciamento Rede |
||
|
Interface |
Gestão do fluxo em tempo real do porto (intervalo do fluxo) Transmitir supressão tempestade com base na taxa portuária Diagnóstico digital do tempo real do módulo DDMI do porto ótico SFP Configuração e status do porto EEE Green Ethernet Energy-Saving IEEE 802.3x flow control (Full duplex), porta exceção proteção mecanismo Limite a taxa de tráfego de pacotes de entrada e saída, mini granularidade is16Kbps e max é 1Gbps |
|
|
L3 Característica |
IPV4/ IPV6 VRRP, máximo é o grupo 255 Porta IPV4/ IPV6 VLANIF, entradas max128 Pingv6, Telnetv6, TFTPv6, DNSv6, ICMPv6 Rota IPV4/ IPV6 estática/rota padrão, entradas max128 Roteamento dinâmico IPV4, RIPv1/v2, OSPFv2, roteamento 4000 entradas Protocolo NG, max 1000 entradas, protocolo ARP, max 1000 entradas Função de gerenciamento de rede L3, gerenciamento de pilha dupla IPV4/ IPV6 Roteamento dinâmico IPV6 OSPFv3, RIPng, gerenciamento IPV6, roteando 1000 entradas O roteamento e encaminhamento L3 suporta comunicação entre diferentes segmentos de rede e diferentes VLAN |
|
|
VLAN |
VLAN baseado no MAC, VLAN baseado no protocolo Protocolo GVRP VLAN, configuração de porta de acesso, tronco, híbrido (4K) VLAN baseada na porta, IEEE 802.1q, Voz VLAN, configuração QinQ |
|
|
PortoAAgregação |
Agregação dinâmica LACP, Agregação estática, Max 14 grupos de agregação e max 8 portas por grupo. |
|
|
Spanning Tree |
STP BPDU Guard, filtragem BPDU e encaminhamento BPDU STP(IEEE802.1d),RSTP(IEEE802.1w),MSTP(IEEE802.1) |
|
|
ERPS Ring Network |
ERPS, tempo de recuperação inferior a 20ms, ITU-T G.8032 |
|
|
Multicast |
MLD Snooping, Multicast VLAN Logout rápido do usuário, MVR (Multicast VLAN Registration) IGMP Snooping v1/v2/v3 e 1024 grupos multicast no máximo |
|
|
Espelhamento |
Espelhamento bidirecional do tráfego para portas básicas Suporta espelhamento de 1 a múltiplo, suporta até 4 sessões de portas |
|
|
QoS |
Limitação da taxa baseada em fluxo, redirecionamento baseado em fluxo Algoritmo de agendamento (SP, WRR, SP WRR) Filtragem de pacotes baseada em fluxo, filas 8 * Output de cada porta Mapeamento prioritário 802.1p/ DSCP, Diff-Serv QoS, Marca/observação prioritária |
|
|
LCA |
Distribuição ACL baseada na porta e VLAN L2-L4 função de filtragem de pacotes, combinando a primeira mensagem de 80 bytes e fornece definições ACL baseadas no endereço MAC de origem, endereço MAC de destino, endereço IP de origem, endereço IP de destino, tipo de protocolo IP, porta TCP/UDP, faixa de portas TCP/UDP, VLAN, etc. |
|
|
Segurança |
Autenticação IEEE802.1X baseada porta SSL garante a transmissão dos dados Função obrigatória do quadrilátero de portas do MAC VLAN do IP Endereço MAC aprendizagem limite, endereço MAC buraco negro Função IP Source Guard, certificação AAA e RADIUS |
|
