VISÃO GERAL

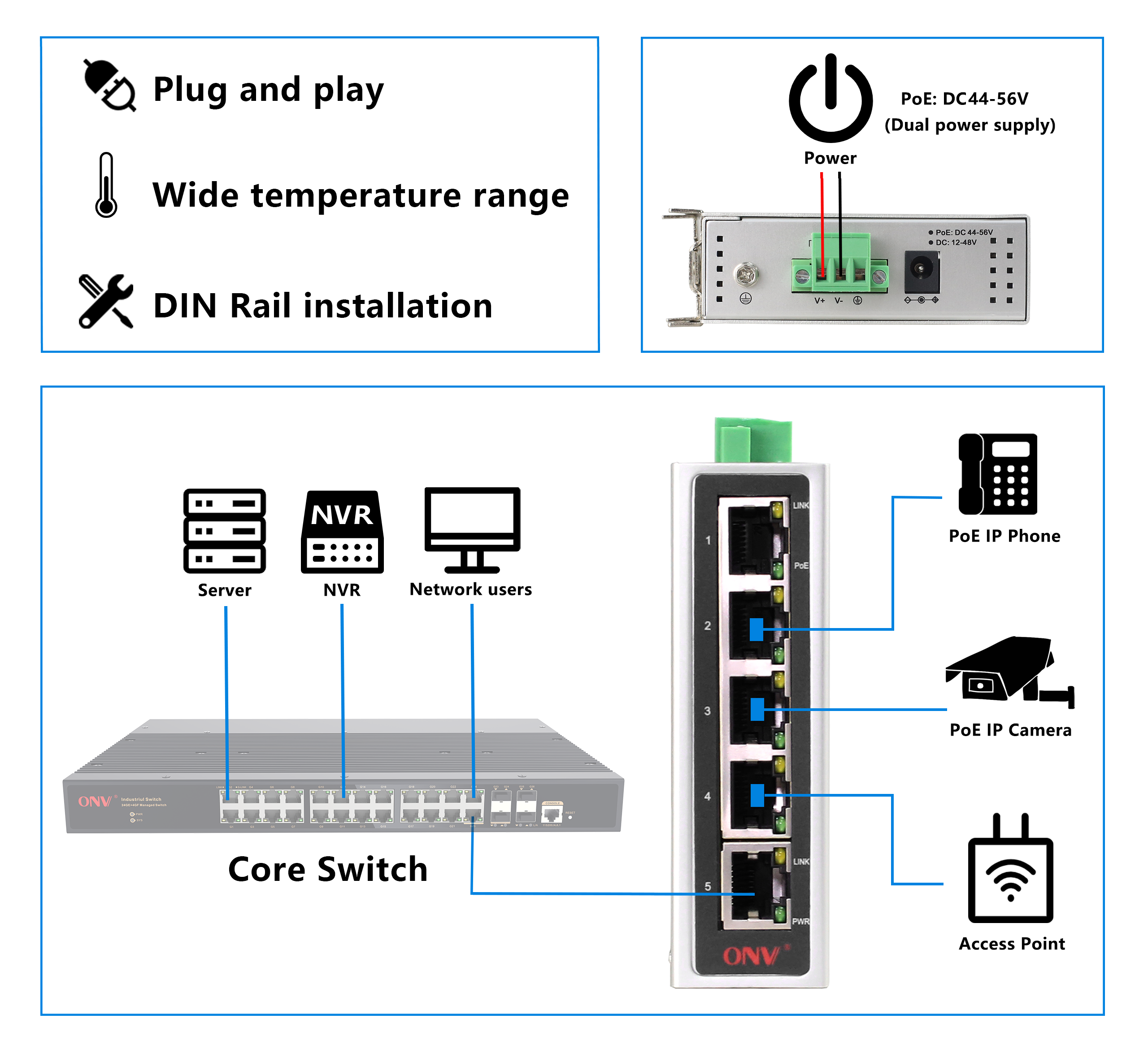

O ONV-IPS1005PÉ um switch PoE industrial 10/100M desenvolvido independentemente pela ONV. Tem portas RJ45 adaptáveis de 5*10/100M. A porta 1-4 pode suportar o padrão IEEE 802.3 af/at PoE e a potência PoE de porta única até 30W. Como um dispositivo de alimentação PoE, ele pode detectar e reconhecer automaticamente o equipamento de recebimento de energia que meDefine o padrão e fornecer energia através do cabo de rede. O cabo de rede pode fornecer energia para dispositivos terminais PoE, como AP sem fio, câmeras IP e sensores industriais. Ele também atende ao ambiente de rede que precisa de alimentação PoE de alta densidade. É adequado para transporte inteligente, trânsito ferroviário, indústria de energia, mineração, petróleo e transporte marítimo. Cenas industriais, como metalurgia e energia verde, formam uma rede de comunicação econômica, estável e confiável. Modo não gerenciado, plug and play, sem configuração, fácil de usar.
CARACTERÍSTICA
Acesso 10/100M
◇Apoie a transmissão deobstrução da fio-velocidade.
◇Suporte full-duplex baseado em IEEE802.3x e half-duplex com base em contrapressão.
◇Suporte 10/100M PoE porta eUplinkCombinação de portas RJ45, que permite aos usuários criar redes de forma flexível para atender às necessidades de vários cenários.
Fonte alimentação Smart PoE
◇Cumprir com IEEE 802.3 af/at padrão PoE, identificar automaticamente dispositivos PoE para alimentação, e não danificar dispositivos não-PoE.
◇As portas 4*10/100Base-TX RJ45 podem suportar a fonte de alimentação PoE para atender às necessidades da fonte de alimentação PoE em vários cenários no campo industrial.
SMesaANdREliable
◇CCC,CE, FCC, RoHS.

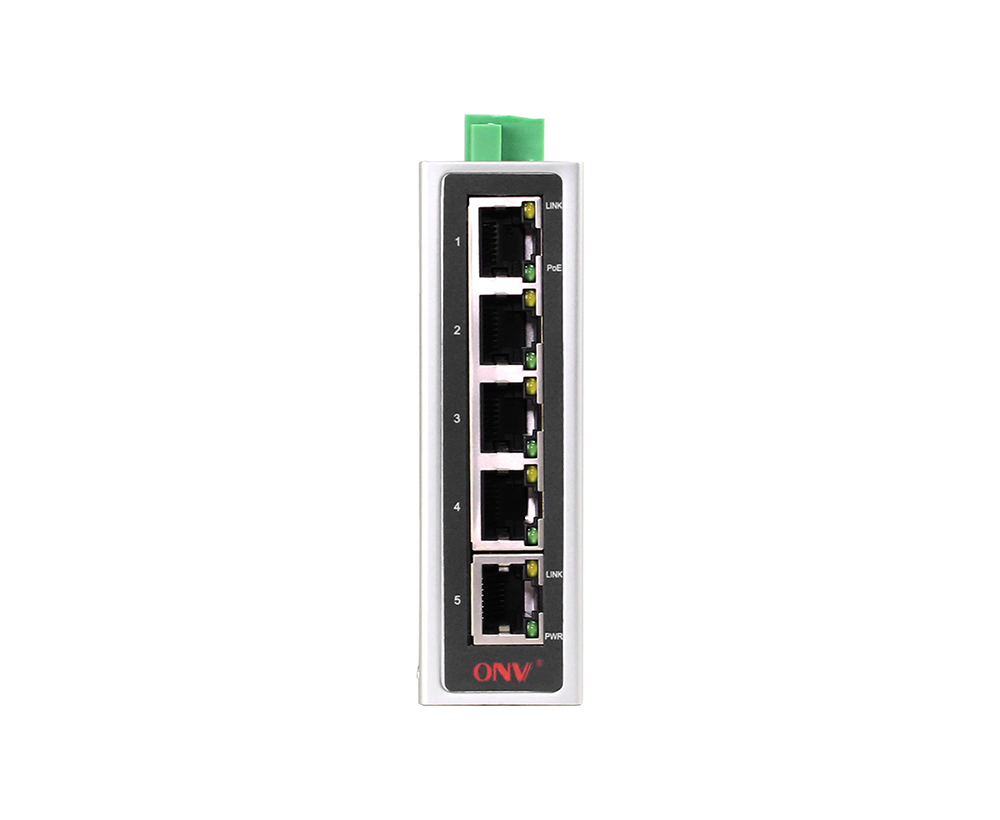

◇O painel de fácil utilizaçãoPode mostrar o status do dispositivo através do indicador LED de PWR, Link,EPdE-A.
◇Baixo consumo de energia, sem ventilador, carcaça de alumínio e excelente dissipação de calor para garantir a operação estável do interruptor.

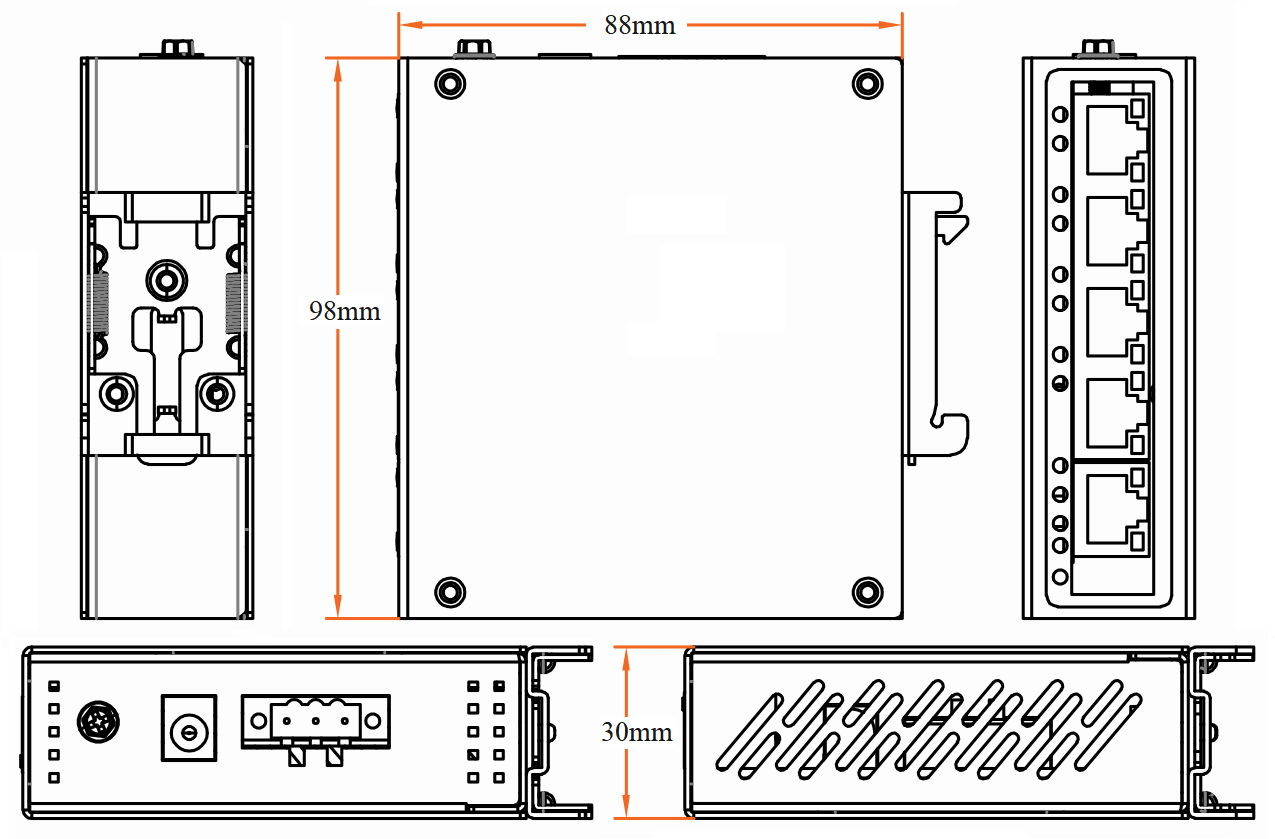

DIMENSÃO
INFORMAÇÕES DE ENCOMENDA
|
Modelo |
Descrição |
Fonte alimentação recomendada |
|
ONV-IPS1005P |
Interruptor PoE industrial não gerenciado com portas RJ45 5*10/100M. Porta 1-4Pode suportar IEEE 802.3 af/no padrão PoE. Pode suportar dupla entrada de alimentação DC e montagem trilho DIN. |
60W/120W |
|
Nota:A fonte de alimentação não está incluída e precisa ser comprada. |
||
LISTA DE EMBALAGEM
|
Lista embalagem |
Conteúdo |
Quantidade |
Unidade |
|
Interruptor PoE industrial de 5 portas 10/100M |
1 |
SEt |
|
|
Guia do usuário |
1 |
PC |
|
|
Cartão Garantia e Certificado de Conformidade |
1 |
PC |
FORNECIMENTO DE ALIMENTAÇÃO
|
Produto |
Modelo |
Descrição |
Unidade |
|
Adaptador do poder do Desktop 65W |
GWS-AP65-52 |
Único grupo do Desktop 65W de adaptador do poder da saída Tensão de entrada: AC100V ~ 240V 50-60Hz, 1.1A Saída Tensão: DC52V, 1.25A Operação Temperatura: -20 ℃ a + 65 ℃ |
PC |
|
Adaptador do poder do Desktop 110W |
GWS-AP110-52 |
Único grupo do Desktop 110W de adaptador do poder da saída Tensão de entrada AC100V ~ 240V 50-60Hz, 2.0A Saída Tensão: DC52V, 2.15A Operação Temperatura: -20 ℃ a 65 ℃ |
PC |
|
Alimentação industrial trilho DIN 60W |
GWS-DP60-48 |
DIN Rail 60W único conjunto de alimentação de saída Tensão de entrada: AC100V ~ 240V 50-60Hz, 1.0A Saída Tensão: DC48V, 1.25A Operação Temperatura: -40 ℃ a 70 ℃ |
PC |
|
Fonte alimentação industrial trilho DIN 120W |
GWS-DP120-48 |
DIN Rail 120W único conjunto de alimentação de saída Tensão de entrada AC100V ~ 240V 50-60Hz, 2.3A Saída Tensão: DC48V, 2.5A Operação Temperatura: -40 ℃ a 70 ℃ |
PC |
ESPECIFICAÇÃO TÉCNICA
|
Modelo |
ONV-IPS1005P |
|
Características Interface |
|
|
Porto Fixo |
Porto 1*10/100Base-TX RJ45 (dados) 4*10/100Base-TX portas PoE (dados/potência) |
|
Porta Ethernet |
O porto 1-5 pode apoiar 10/100Base-T(X) auto-detecção, completamente/half-duplex MDI/ MDI-X auto-adaptação |
|
Transmissão par trançado |
10BASE-T: Cat3,4,5 UTP (≤ 100 metrosS) 100BASE-TX: Cat5 ou posterior UTP (≤ 100 metrosS) |
|
Parâmetro do chip |
|
|
Protocolo Rede |
IEEE 802,3 10BASE-T, IEEE 802.3i 10Base-TPor exemplo,IEEE 802.3u 100Base-TX, IEEE 802.3x |
|
Modo Encaminhamento |
Armazenar e Encaminhar (Velocidade completa do fio) |
|
Capacidade do interruptor |
1.6Gbps (nãoN-Bloqueio) |
|
Encaminhamento Taxa @ 64byte |
0,744 Mpps |
|
MAC |
1K |
|
Memória Buffer |
512K |
|
Quadro Jumbo |
2048bytes |
|
Indicador LED |
Potência: PWR (Verde), Rede: Link (Amarelo), PoE: PoE (Verde) |
|
PoE & Alimentação |
|
|
Porto PoE |
Porta 1-4 |
|
Pin alimentação |
1/2( ) 3/6 (-) |
|
Poder máximo pelo porto |
30W, IEEE 802,3 Af/em |
|
Consumo Energia |
Standby<3W, carga máxima Af <60W, a <120W |
|
Tensão funcionamento |
CC44 56V, terminal industrial 3P eCC Macaco,Proteção anti-reversa do apoio |
|
Alimentação |
Não, 48V/60W opcional e 48V/120W fonte de alimentação industrial |
|
Parâmetro físico |
|
|
Operação TPEM/Umidade |
-40 ~ + 75 °C, 5% ~ 90% RH Sem condensação |
|
Armazenamento TPEM/Umidade |
-40 ~ + 85 °C, 5% ~ 95% RH Sem condensação |
|
Dimensão (L * W * H) |
98 88 * * 30 milímetros |
|
Peso líquido/bruto |
0,25Quilograma/0,35Quilograma |
|
Instalação |

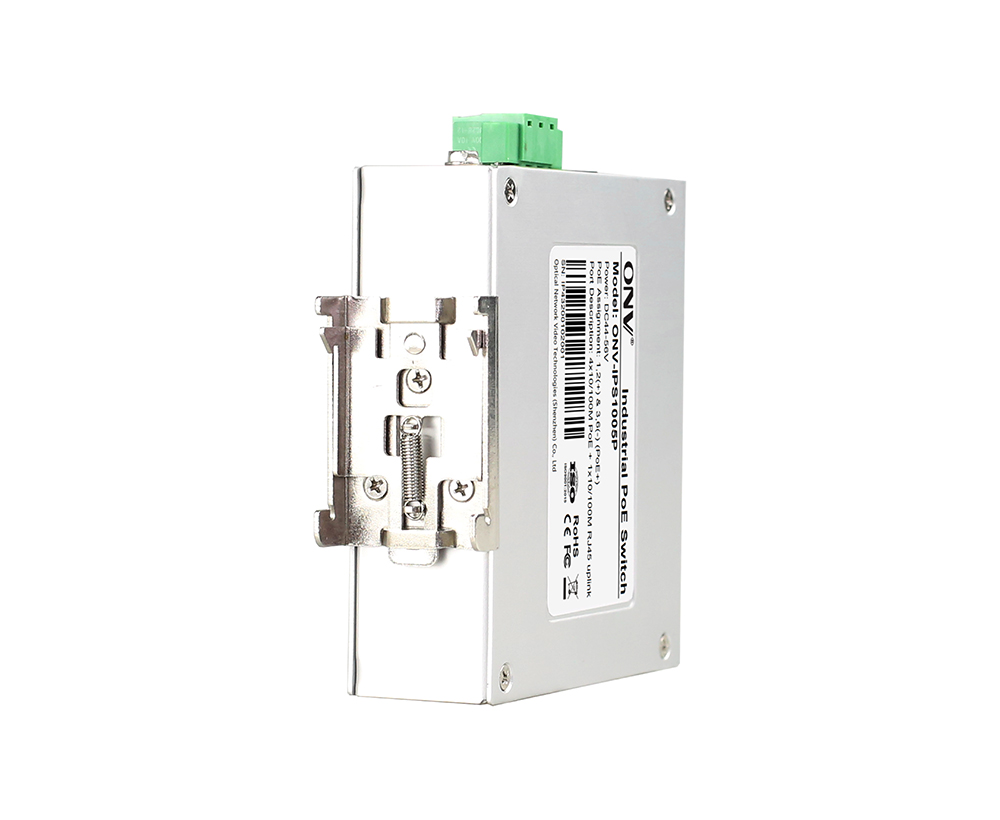

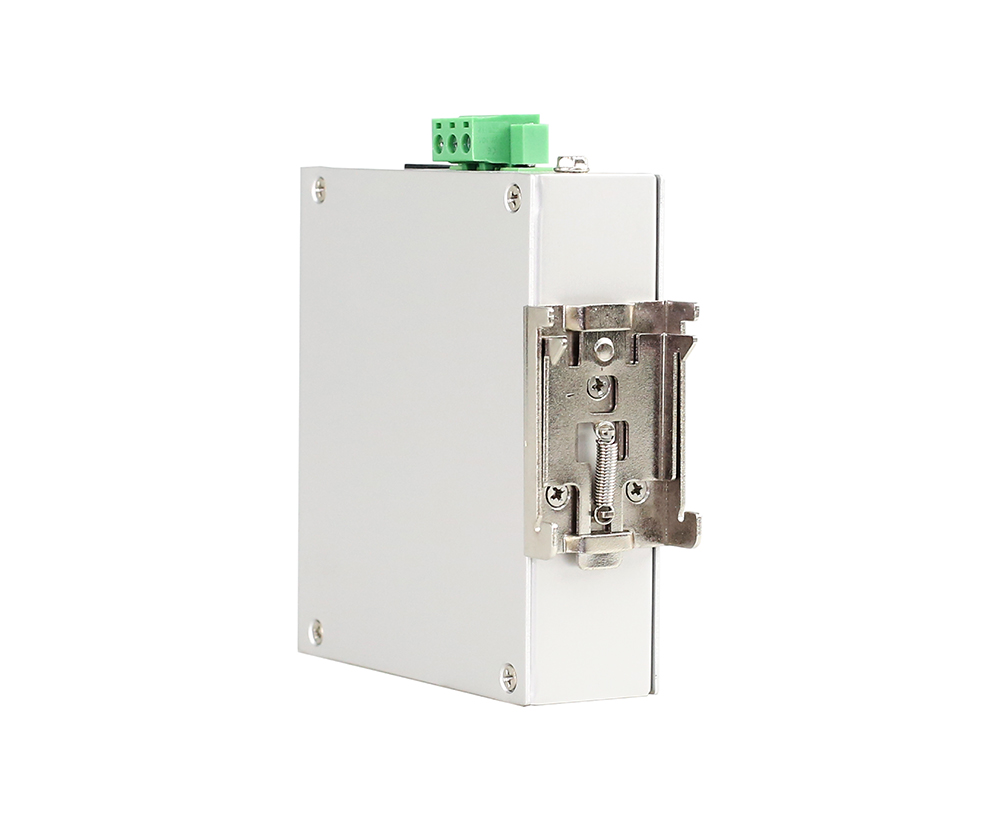

Desktop, 35 milímetros DINRCauda |
|
Certificação & garantia |
|
|
Proteção contra raios |
Proteção nível: IP30 Proteção contra raios: 6KV 8/20us IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz) FCC Parte 15/CISPR22 (EN55022): Classe A IEC61000-6-2 (Padrão Industrial Comum) IEC61000-4-9 (campo magnético pulsado): 1000A/m IEC61000-4-10 (oscilação amortecida): 30A/m 1MHz IEC61000-4-12/18 (Shockwave): CM2.5kV, DM1kV IEC61000-4-4(EFT): Cabo de alimentação: ± 4kV, cabo de dados: ± 2kV IEC61000-4-16 (transmissão de modo comum): 30V, 300V, 1s IEC61000-4-2 (ESD): ± 8kV contato descarga, ± 15kV ar descarga IEC61000-4-6 (transmissão de radiofrequência): 10V(150kHz ~ 80MHz) IEC61000-4-8 (campo magnético da frequência do poder): 100A/m, 1000A/m, 1s-3s IEC61000-4-5 (Surge): Cabo de alimentação: CM ± 4kV/ DM ± 2kV, cabo de dados: ± 4kV |
|
Propriedades mecânicas |
IEC60068-2-6 (Anti Vibração), IEC60068-2-32 (Queda Livre), IEC60068-2-27 (Anti Choque) |
|
Certificação |
O CCC, marca do CE, anúncio publicitário, EN62368-1 de CE/LVD, FCC parte 15 classifica A, RoHS |
|
Garantia |
5 anos, manutenção vitalícia. |
