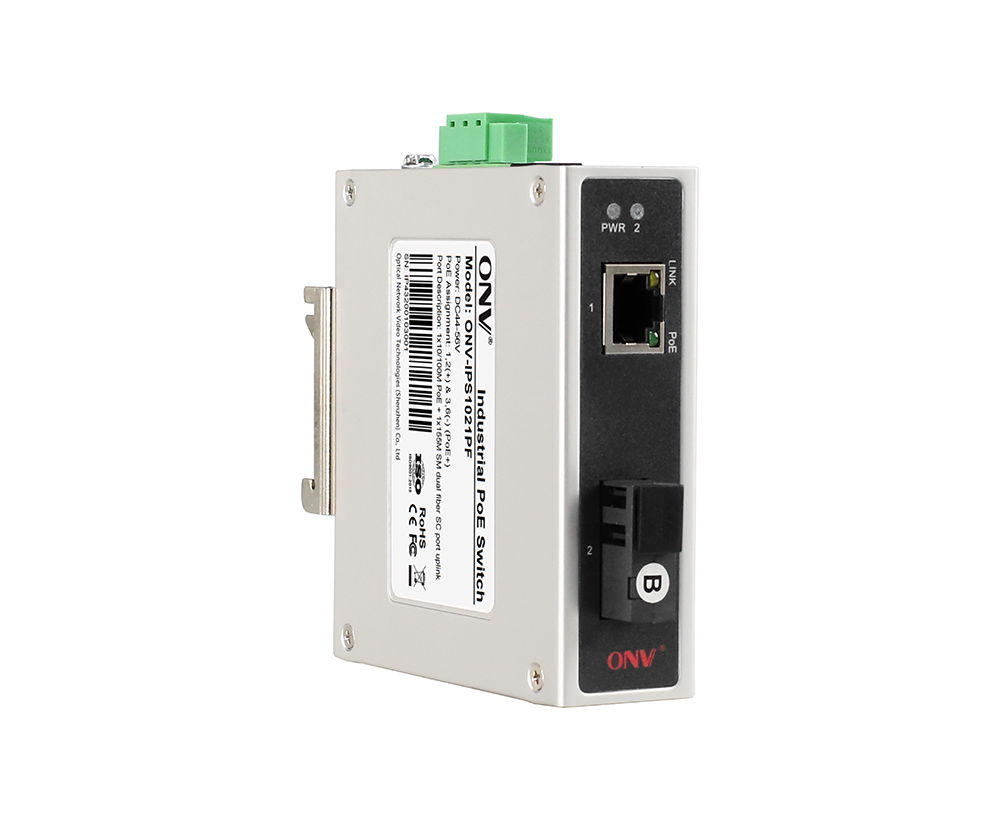

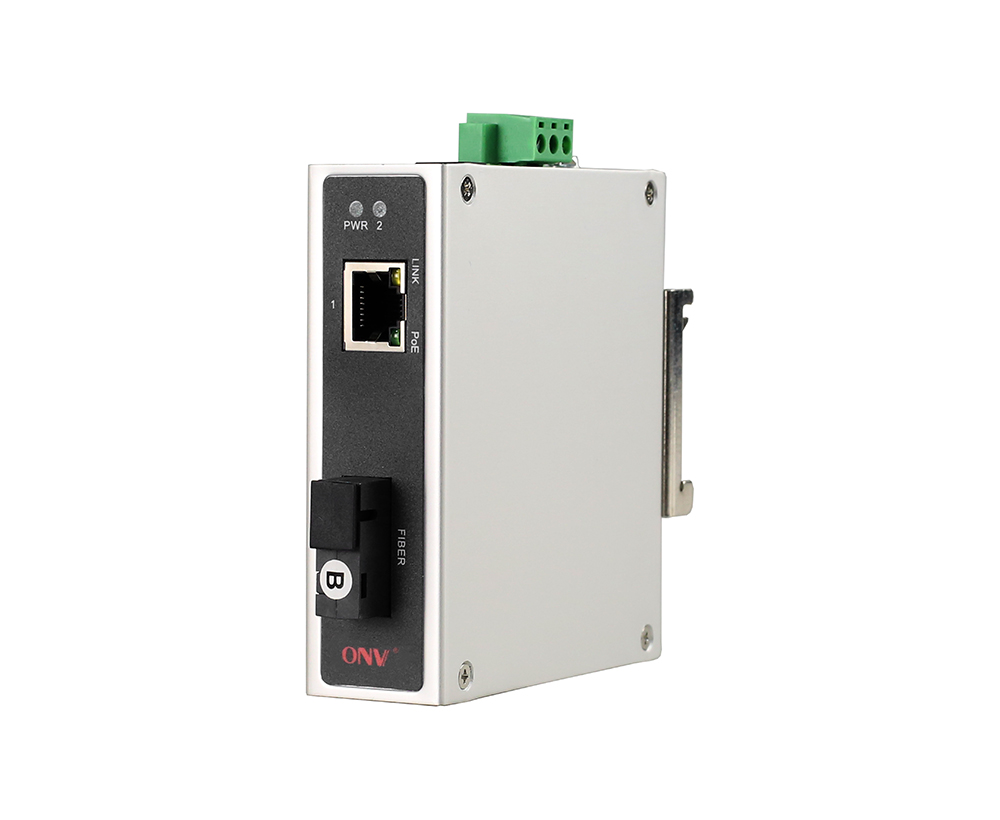

Interruptor PoE industrial de 2 portas 10/100M

Modelo： ONV-IPS1021PF

Interruptor de fibra PoE industrial não gerenciado com porta RJ45 1*10/100M e 1*155M uplink porta de fibra SC (módulo óptico de fibra dupla de modo único 1310nm /20km). A porta 1 pode suportar o padrão IEEE 802.3 af/at PoE. Pode suportar dupla entrada de alimentação DC e montagem trilho DIN.

Quero fazer um inquérito para

Síntese
Especificação técnica
Aplicação
Documentos
Produtos relacionados

VISÃO GERAL

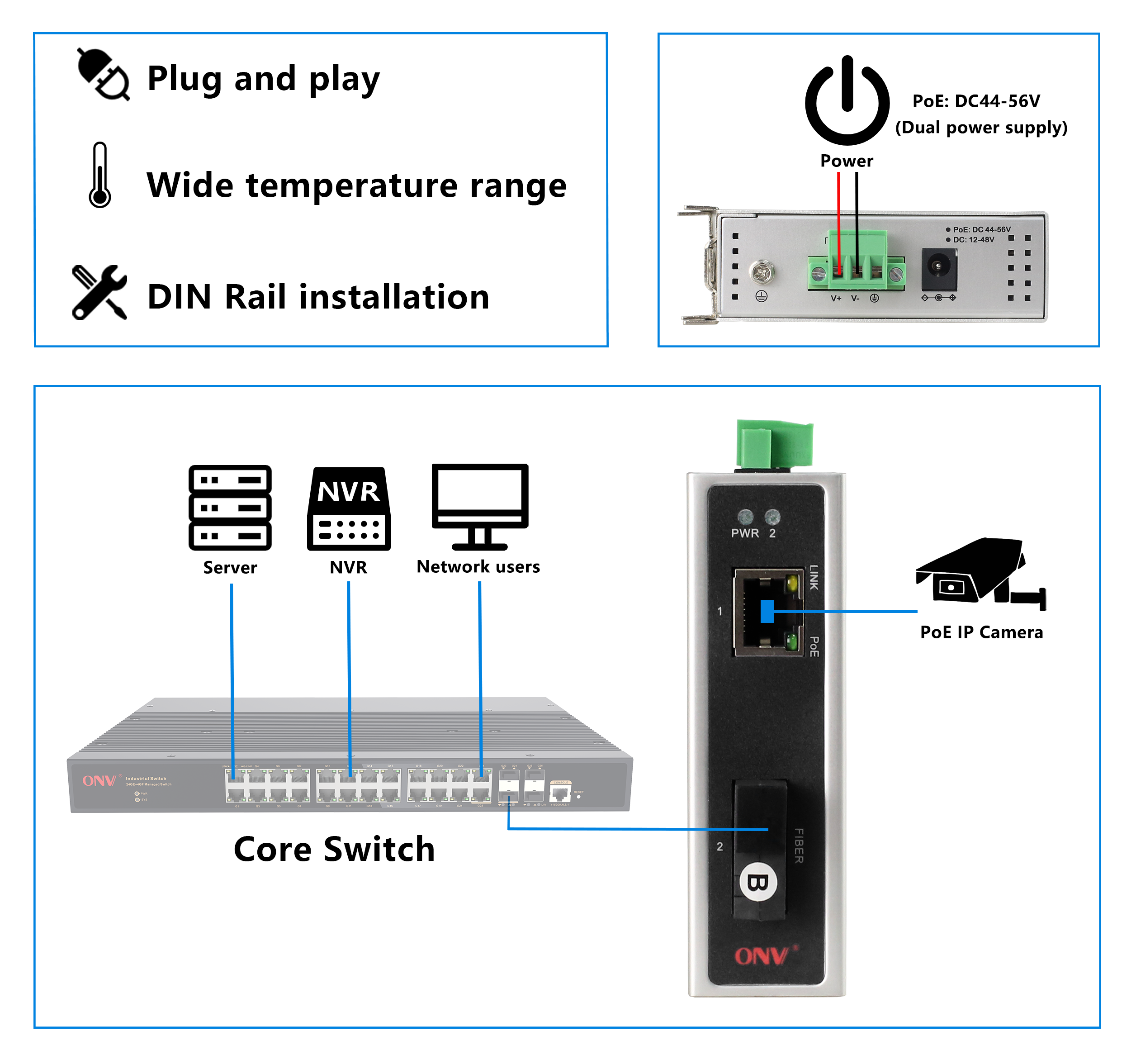

O ONV-IPS1021PF é um interruptor industrial 10/100M PoE desenvolvido independentemente pela ONV. Tem1* 10/100M porto RJ45 e 1*155MUplinkSCPorto fibra-A.Porta 1Pode apoiar IEEE802,3Af/no padrão PoEE sPotência PoE ingle-port até 30W. Como um dispositivo de alimentação PoE, ele pode detectar e reconhecer automaticamente o equipamento receptor de energia que atende ao padrão e fornecer energia através do cabo de rede. O cabo de rede pode fornecer energia para dispositivos terminais PoE, como AP sem fio, câmeras IP e sensores industriais. Ele também atende ao ambiente de rede que precisa de alimentação PoE de alta densidade. É adequado para transporte inteligente, trânsito ferroviário, indústria de energia, mineração, petróleo e transporte marítimo. Cenas industriais, como metalurgia e energia verde, formam uma rede de comunicação econômica, estável e confiável. Modo não gerenciado, plug and play, sem configuração, fácil de usar.

CARACTERÍSTICA

100M RJ45 e porta SC

◇Apoie a transmissão deobstrução da fio-velocidade.

◇Suporte full-duplex baseado em IEEE802.3x e half-duplex com base em contrapressão.

◇Suporte 10/100M porta RJ45 e 155M SC fibra porto combinação, que permite aos usuários de forma flexível construir redes para atender às necessidades de vários cenários.

InteligenteAlimentação PoE

◇Cumprir com IEEE 802.3 af/at padrão PoE, identificar automaticamente dispositivos PoE para alimentação, e não danificar dispositivos não-PoE.

◇1* 10/100Base-TXA porta RJ45 pode suportar a fonte de alimentação PoE para atender às necessidades da fonte de alimentação PoE em vários cenários no campo industrial.

Estável e confiável

◇CCC, CE, FCC, RoHS.

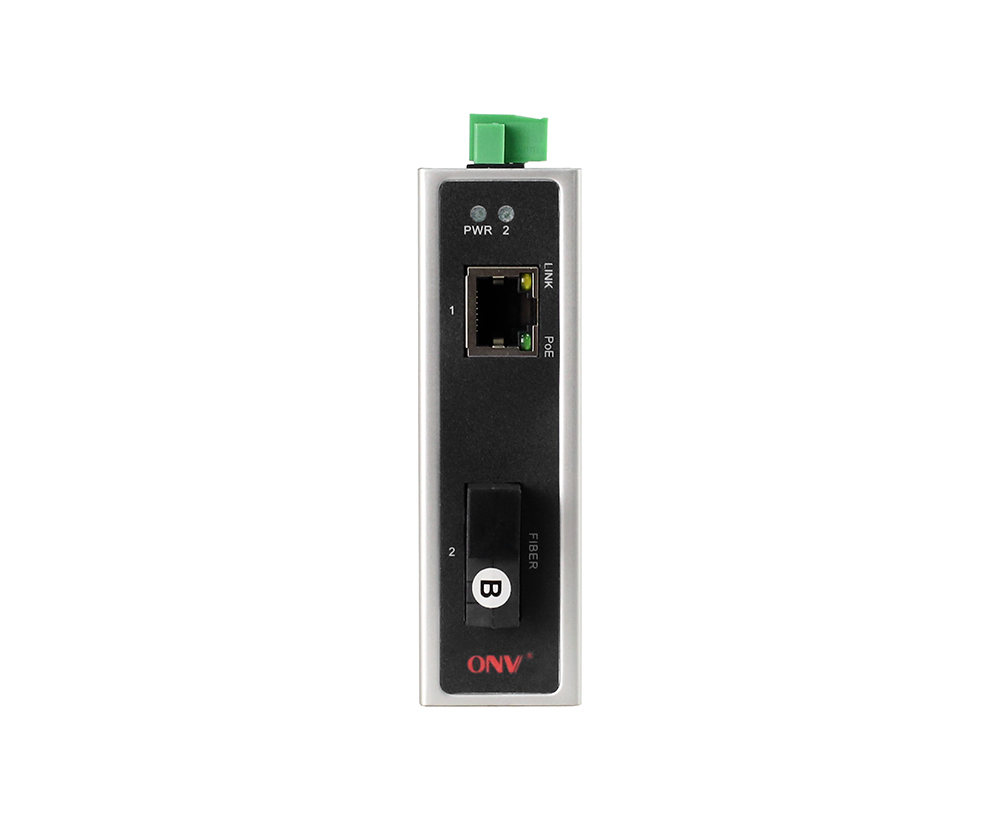

◇O painel de fácil utilização pode mostrar o status do dispositivo através do indicador LED de PWR, Link,EPdE-A.

◇Baixo consumo de energia, sem ventilador, carcaça de alumínio e excelente dissipação de calor para garantir a operação estável do interruptor.

DIMENSÃO

INFORMAÇÕES DE ENCOMENDA

Modelo	Descrição	Fonte alimentação recomendada
ONV-IPS1021PF	Interruptor de fibra PoE industrial não gerenciado com porta RJ45 110/100M e 1155M uplink porta de fibra SC (módulo óptico de fibra dupla de modo único 1310nm /20km). A porta 1 pode suportar o padrão IEEE 802.3 af/at PoE. Pode suportar dupla entrada de alimentação DC e montagem trilho DIN.	36W
ONV-IPS1021PF-A	Interruptor de fibra PoE industrial não gerenciado com porta RJ45 110/100M e 1155M uplink porta de fibra SC (módulo de fibra óptica monomodo 1310nm /20km). A porta 1 pode suportar o padrão IEEE 802.3 af/at PoE. Pode suportar dupla entrada de alimentação DC e montagem trilho DIN.	36W
ONV-IPS1021PF-B	Interruptor de fibra PoE industrial não gerenciado com porta RJ45 110/100M e 1155M uplink porta de fibra SC (módulo de fibra óptica monomodo 1550nm /20km). A porta 1 pode suportar o padrão IEEE 802.3 af/at PoE. Pode suportar dupla entrada de alimentação DC e montagem trilho DIN.	36W
Nota:A fonte de alimentação não está incluída e precisa ser comprada.

LISTA DE EMBALAGEM

Lista embalagem	Conteúdo	Quantidade	Unidade
	Interruptor PoE industrial de 2 portas 10/100M	1	CONJUNTO
	Guia do usuário	1	PC
	Cartão Garantia e Certificado de Conformidade	1	PC

PFORNECIMENTO OWER

ESPECIFICAÇÃO TÉCNICA

Modelo	ONV-IPS1021PF
Características Interface
Porto Fixo	1155M uplink fibra SC porto (dados) Porta 110/100Base-TX PoE (dados/potência)
Porta Ethernet	Porta 1PodeApoio 10/100Base-TX auto-detecção, completo/ MDI meio duplex/ MDI-X auto-adaptação
Transmissão par trançado	10BASE-T: Cat3,4,5 UTP (≤ 100 metrosS) 100BASE-TX: Cat5 ou posterior UTP ( ≤ 100 metrosS)
Porto fibra óptica	O módulo ótico é fibra dupla 20km do único-modo, porto do SC
Cabo óptico/distância	Multi-Modo: 850nm-0-550M, 1310nm-0-2km, SUtile-Modo: 1310nm-0-40Km, 1550nm-0-120Km-A.
Parâmetro do chip
Protocolo Rede	IEEE 802,3 10BASE-T, IEEE 802.3i 10Base-TPor exemplo,IEEE 802.3u 100Base-TX, IEEE 802.3u 100Base-FX, IEEE 802.3x
Modo Encaminhamento	Armazenar e Encaminhar (Velocidade completa do fio)
Capacidade do interruptor	1,0 Gbps (nãoN-Bloqueio)
Encaminhamento Taxa @ 64byte	0,3 Mpps
MAC	1K
Memória Buffer	512K
Quadro Jumbo	2048bytes
Indicador LED	Potência: PWR (verde), PoE: PoE (Verde)Por exemplo,Rede: Link (Amarelo), Porta fibra: 2 (verde)
PoE & Alimentação
Porto PoE	Porta 1
Pin alimentação	1/2( ) 3/6 (-)
Poder máximo pelo porto	30W, IEEE 802,3 Af/em
Consumo Energia	Standby<1W, Carga total af <15, Em <30W
Tensão funcionamento	CC44 56V, terminal industrial 3P eCC Macaco,Proteção anti-reversa do apoio
Alimentação	Não, 48V opcional-36W alimentação industrial
Parâmetro físico
Operação TPEM/Umidade	-40 ~ + 75 °C, 5% ~ 90% RH Sem condensação
Armazenamento TPEM/Umidade	-40 ~ + 85 °C, 5% ~ 95% RH Sem condensação
Dimensão (L * W * H)	98 88 * * 30 milímetros
Peso líquido/bruto	0,25Quilograma/0,35Quilograma

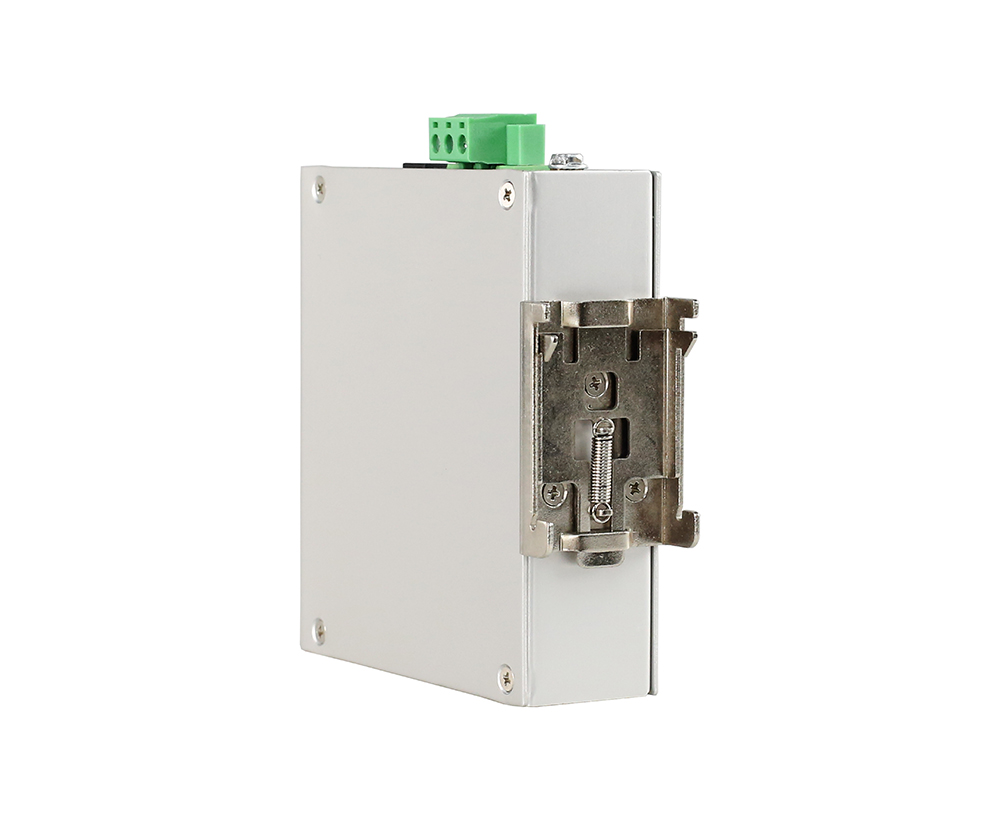

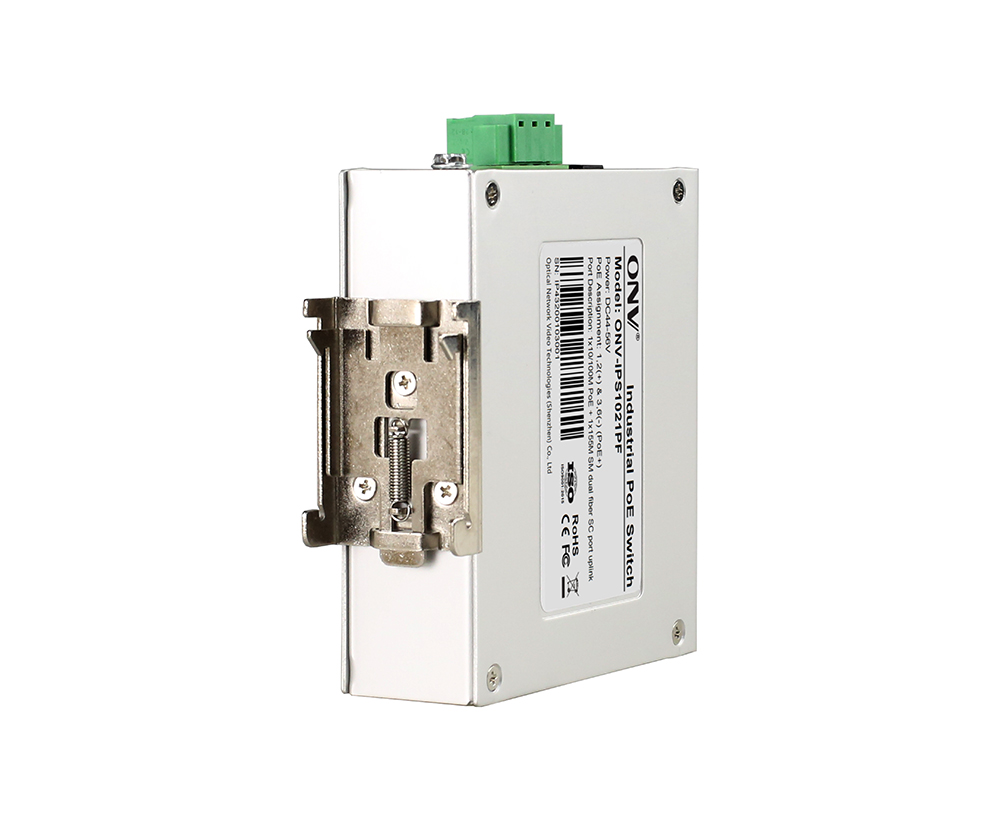

Instalação	Desktop, 35 milímetros DINRCauda
Certificação & garantia
Proteção contra raios	Proteção nível: IP30 Proteção contra raios: 6KV 8/20us IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz) FCC Parte 15/CISPR22 (EN55022): Classe A IEC61000-6-2 (Padrão Industrial Comum) IEC61000-4-9 (campo magnético pulsado): 1000A/m IEC61000-4-10 (oscilação amortecida): 30A/m 1MHz IEC61000-4-12/18 (Shockwave): CM2.5kV, DM1kV IEC61000-4-4(EFT): Cabo de alimentação: ± 4kV, cabo de dados: ± 2kV IEC61000-4-16 (transmissão de modo comum): 30V, 300V, 1s IEC61000-4-2 (ESD): ± 8kV contato descarga, ± 15kV ar descarga IEC61000-4-6 (transmissão de radiofrequência): 10V(150kHz ~ 80MHz) IEC61000-4-8 (campo magnético da frequência do poder): 100A/m, 1000A/m, 1s-3s IEC61000-4-5 (Surge): Cabo de alimentação: CM ± 4kV/ DM ± 2kV, cabo de dados: ± 4kV
Propriedades mecânicas	IEC60068-2-6 (Anti Vibração), IEC60068-2-32 (Queda Livre), IEC60068-2-27 (Anti Choque)
Certificação	O CCC, marca do CE, anúncio publicitário, EN62368-1 de CE/LVD, FCC parte 15 classifica A, RoHS
Garantia	5 anos, manutenção vitalícia.
