VISÃO GERAL

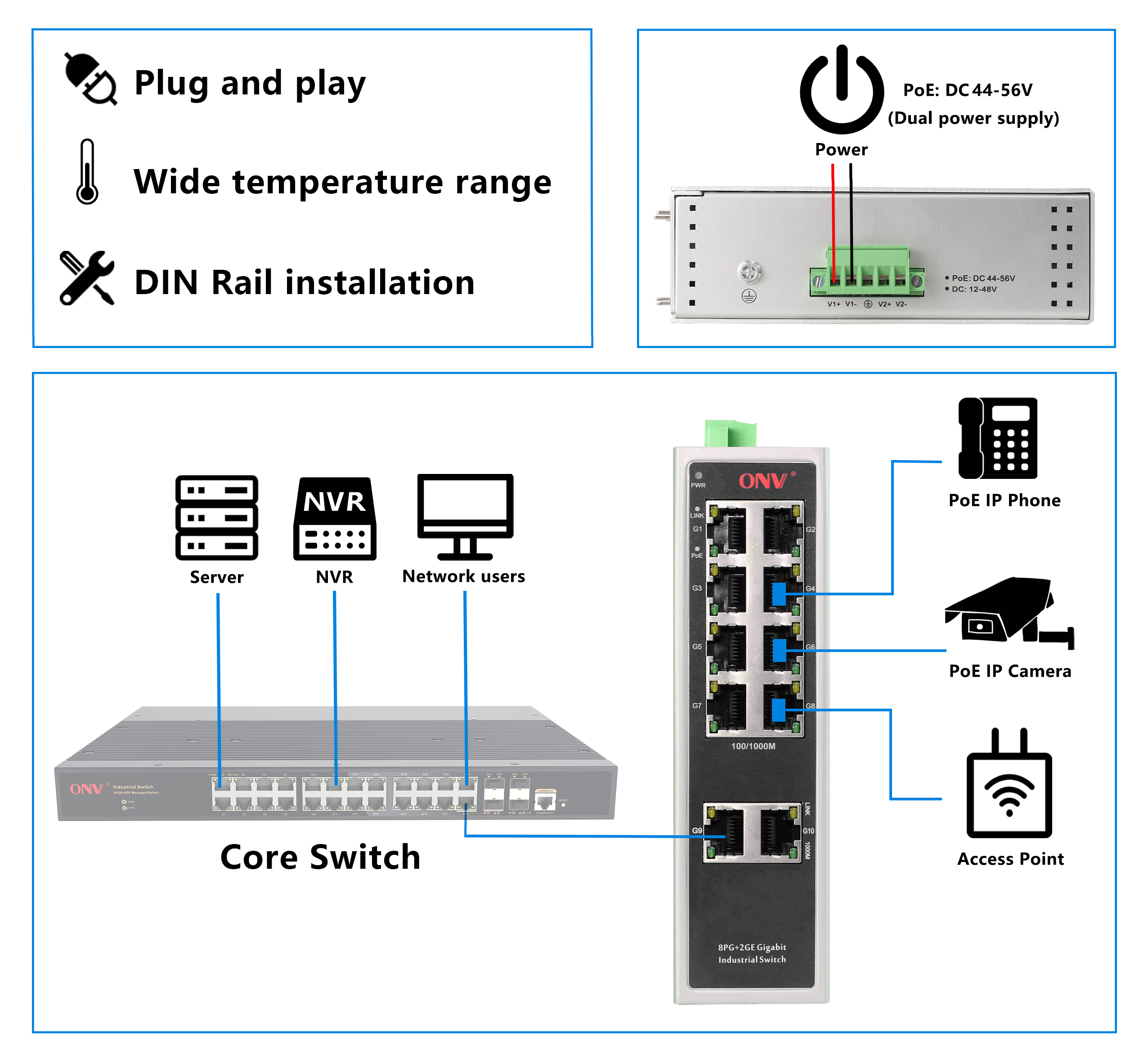

O ONV-IPS3108P é umGIgabit industrial PoE switch desenvolvido independentemente pela ONV. Tem 10*10/100/1000Base-T adaptávelPortas RJ45. Porta 1-8Pode apoiar IEEE802,3Af/no padrão PoEE sPotência PoE ingle-port até 30W.Como um dispositivo de alimentação PoE, ele pode detectar e reconhecer automaticamente o equipamento receptor de energia que atende ao padrão e fornecer energia através do cabo de rede. Ele pode fornecer energia para dispositivos terminais PoE, como AP sem fio, câmeras IP e sensores industriais através do cabo de rede. Ele também atende ao ambiente de rede que precisa de alimentação PoE de alta densidade. É adequado para transporte inteligente, trânsito ferroviário, indústria de energia, mineração, petróleo e transporte marítimo. Cenas industriais, como metalurgia e energia verde, formam uma rede de comunicação econômica, estável e confiável. Modo não gerenciado, plug and play, sem configuração, fácil de usar.
CARACTERÍSTICA
Acesso Gigabit
◇Linha não-obstruindo transmissão da velocidade do apoio.
◇Apoie o controle de fluxo full-duplex IEEE802.3x e o controle de fluxo half-duplex do Backpressure.
◇8*10/100/1000Base-T RJ45 portas e uplink Gigabit RJ45 porta, conveniente para os usuários de rede flexível para atender às necessidades de rede de vários cenários.
InteligenteAlimentação PoE
◇Cumprir com IEEE 802.3 af/at padrão PoE, identificar automaticamente dispositivos PoE para alimentação, e não danificar dispositivos não-PoE.
◇8* 10/100/1000As portas Base-T RJ45 podem suportar a fonte de alimentação PoE para atender às necessidades da fonte de alimentação PoE em vários cenários no campo industrial.
Estável e confiável
◇CCC,CE, FCC, RoHS.
◇O painel de fácil utilizaçãoPode mostrar o status do dispositivo através do indicador LED de PWR, Link,EPdE-A.
◇Baixo consumo de energia, carcaça de liga de alumínio e excelente dissipação de calor para garantir o funcionamento estável do interruptor.

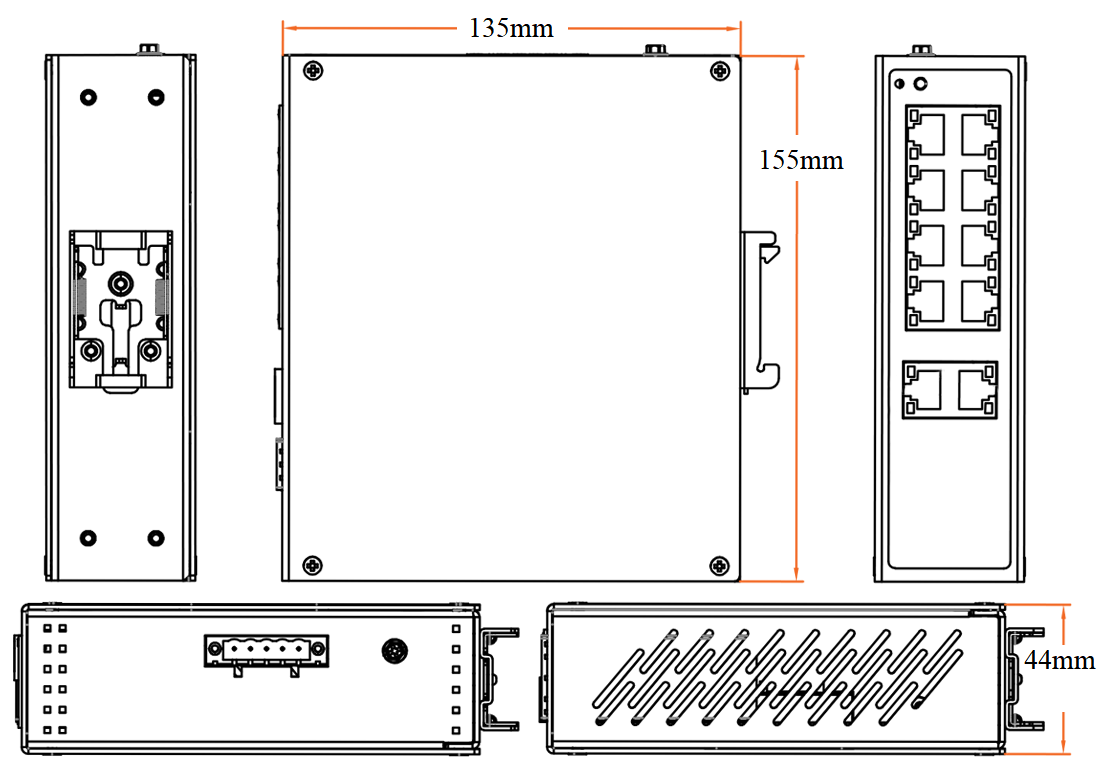

DIMENSÃO
INFORMAÇÕES DE ENCOMENDA
|
Modelo |
Descrição |
Fonte alimentação recomendada |
|
ONV-IPS3108P |
Interruptor PoE industrial não gerenciado com portas 10*10/100/1000M RJ45. Porta 1-8Pode suportar IEEE 802.3 af/no padrão PoE. Pode suportar entrada de alimentação redundante CC dupla (terminal Phoenix) e montagem em trilho DIN. |
120W/240W |
|
Nota:A fonte de alimentação não está incluída e precisa ser comprada. |
||
LISTA DE EMBALAGEM
|
Lista embalagem |
Conteúdo |
Quantidade |
Unidade |
|
10 portasGInterruptor industrial PoE igabit |
1 |
SEt |
|
|
Guia do usuário |
1 |
PC |
|
|
Cartão Garantia e Certificado de Conformidade |
1 |
PC |
PFORNECIMENTO OWER
|
Produto |
Modelo |
Descrição |
Unidade |
|
Fonte alimentação industrial trilho DIN 120W |
GWS-DP120-48 |
DIN Rail 120W único conjunto de alimentação de saída Tensão de entrada AC100V ~ 240V 50-60Hz, 2.3A Saída Tensão: DC48V, 2.5A Operação Temperatura: -40 ℃ a 70 ℃ |
PC |
|
Alimentação industrial trilho DIN 240W |
GWS-DP240-48 |
DIN Rail 240W único conjunto de alimentação de saída Tensão de entrada AC100V ~ 240V 50-60Hz, 3.0A Saída Tensão: DC48V, 5.0A Operação Temperatura: -40 ℃ a 70 ℃ |
PC |
ESPECIFICAÇÃO TÉCNICA
|
Modelo |
ONV-IPS3108P |
|
Características Interface |
|
|
Porto Fixo |
8*10/100/1000Base-T PoE portas (dados/ Potência) 2*10/100/1000Base-T uplink portos RJ45 (Dados) Grupo 2SV +, V-energia DC redundantePorto(5PIndustrialTerminal Phoenix) |
|
Porta Ethernet |
PortoG1-G10 pode suportar 10/100/1000Base-T(X) auto-detecção, full/ half duplex MDI/ MDI-X auto-adaptação |
|
Transmissão par trançado |
10BASE-T: Cat3,4,5 UTP (≤ 100 metros) 100BASE-TX: Cat5 ou posterior UTP (≤ 100 metros) 1000BASE-T: Cat5e ou posterior UTP (≤ 100 metros) |
|
Parâmetro do chip |
|
|
Protocolo Rede |
IEEE 802,3 10BASE-T, IEEE 802.3i 10Base-TPor exemplo,IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3x |
|
Modo Encaminhamento |
Armazenar e Encaminhar (Velocidade completa do fio) |
|
Capacidade do interruptor |
20Gbps (nãoN-Bloqueio) |
|
Encaminhamento Taxa @ 64byte |
14,88 Mpps |
|
MAC |
2K |
|
Memória Buffer |
2M |
|
Quadro Jumbo |
9,2 K |
|
Indicador LED |
Potência: PWR (GRéen)Por exemplo,PoE: PoE G1-G8 (GRéen)Por exemplo,Rede: Ligação *SAbaixo) |
|
PoE & Alimentação |
|
|
Porto PoE |
Porta 1-8 |
|
Pin alimentação |
1/2(+) 3/6(-) |
|
Poder máximo pelo porto |
30WPor exemplo,IEEE 802,3 Af/em |
|
Consumo Energia |
Standby<8W, Carga máxima af<120WPor exemplo,A <240W |
|
Entrada Tensão/Interface |
DC44 56V, terminal industrial Phoenix 5P, suporte a proteção anti-reversa. |
|
Alimentação |
Não, 48V/120W opcional ou 48V/240W fonte de alimentação industrial |
|
Parâmetro físico |
|
|
Operação TPEM/Umidade |
-40 ~ + 75 °C, 5% ~ 90% RH Sem condensação |
|
Armazenamento TPEM/Umidade |
-40 ~ + 85 °C, 5% ~ 95% RH Sem condensação |
|
Dimensão (L * W * H) |
155 135 * * 44 milímetros |
|
Peso líquido/bruto |
0,6 kg/ 0.8Quilograma |
|
Instalação |
Desktop, 35 milímetros DINRCauda |
|
Certificação & garantia |
|
|
Proteção contra raios |
Proteção nível: IP30 Proteção contra raios: 6KV 8/20us IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz) FCC Parte 15/CISPR22 (EN55022): Classe A IEC61000-6-2 (Padrão Industrial Comum) IEC61000-4-9 (campo magnético pulsado): 1000A/m IEC61000-4-10 (oscilação amortecida): 30A/m 1MHz IEC61000-4-12/18 (Shockwave): CM2.5kV, DM1kV IEC61000-4-4(EFT): Cabo de alimentação: ± 4kV, cabo de dados: ± 2kV IEC61000-4-16 (transmissão de modo comum): 30V, 300V, 1s IEC61000-4-2 (ESD): ± 8kV contato descarga, ± 15kV ar descarga IEC61000-4-6 (transmissão de radiofrequência): 10V(150kHz ~ 80MHz) IEC61000-4-8 (campo magnético da frequência do poder): 100A/m, 1000A/m, 1s-3s IEC61000-4-5 (Surge): Cabo de alimentação: CM ± 4kV/ DM ± 2kV, cabo de dados: ± 4kV |
|
Propriedades mecânicas |
IEC60068-2-6 (Anti Vibração), IEC60068-2-32 (Queda Livre), IEC60068-2-27 (Anti Choque) |
|
Certificação |
O CCC, marca do CE, anúncio publicitário, EN62368-1 de CE/LVD, FCC parte 15 classifica A, RoHS |
|
Garantia |
5 anos, manutenção vitalícia. |
