Switch PoE industrial Gigabit de 12 portas-Comutador PoE Industrial

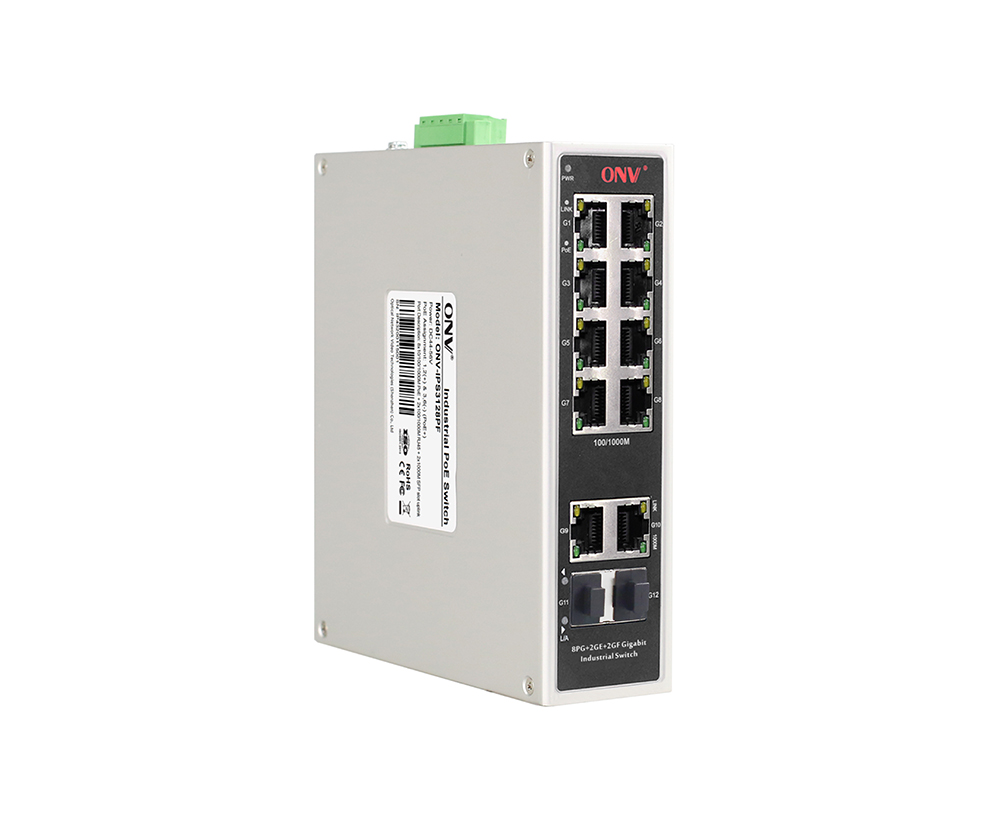

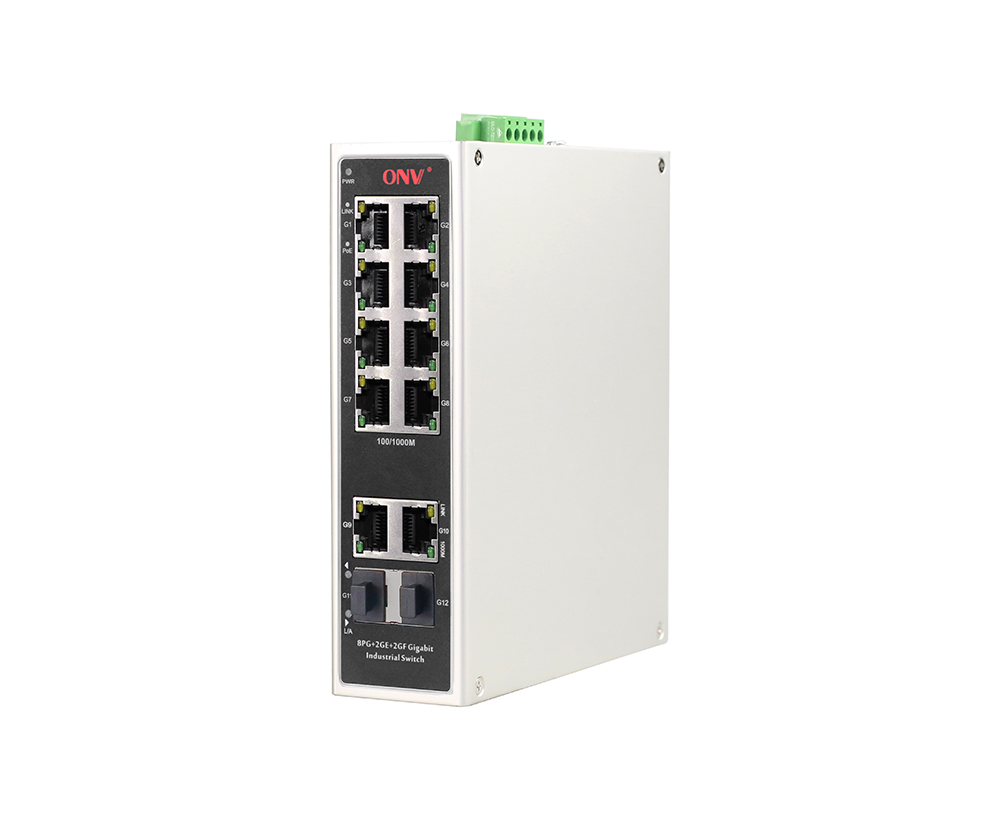

Switch PoE industrial Gigabit de 12 portas

Modelo： ONV-IPS3128PF

Interruptor PoE industrial não gerenciado com 10*10/100/1000M portas RJ45 e 2*1000M uplink portas de fibra SFP. A porta 1-8 pode suportar o padrão IEEE 802.3 af/at PoE. Pode suportar entrada de alimentação redundante CC dupla (terminal Phoenix) e montagem em trilho DIN.

Quero fazer um inquérito para

Síntese
Especificação técnica

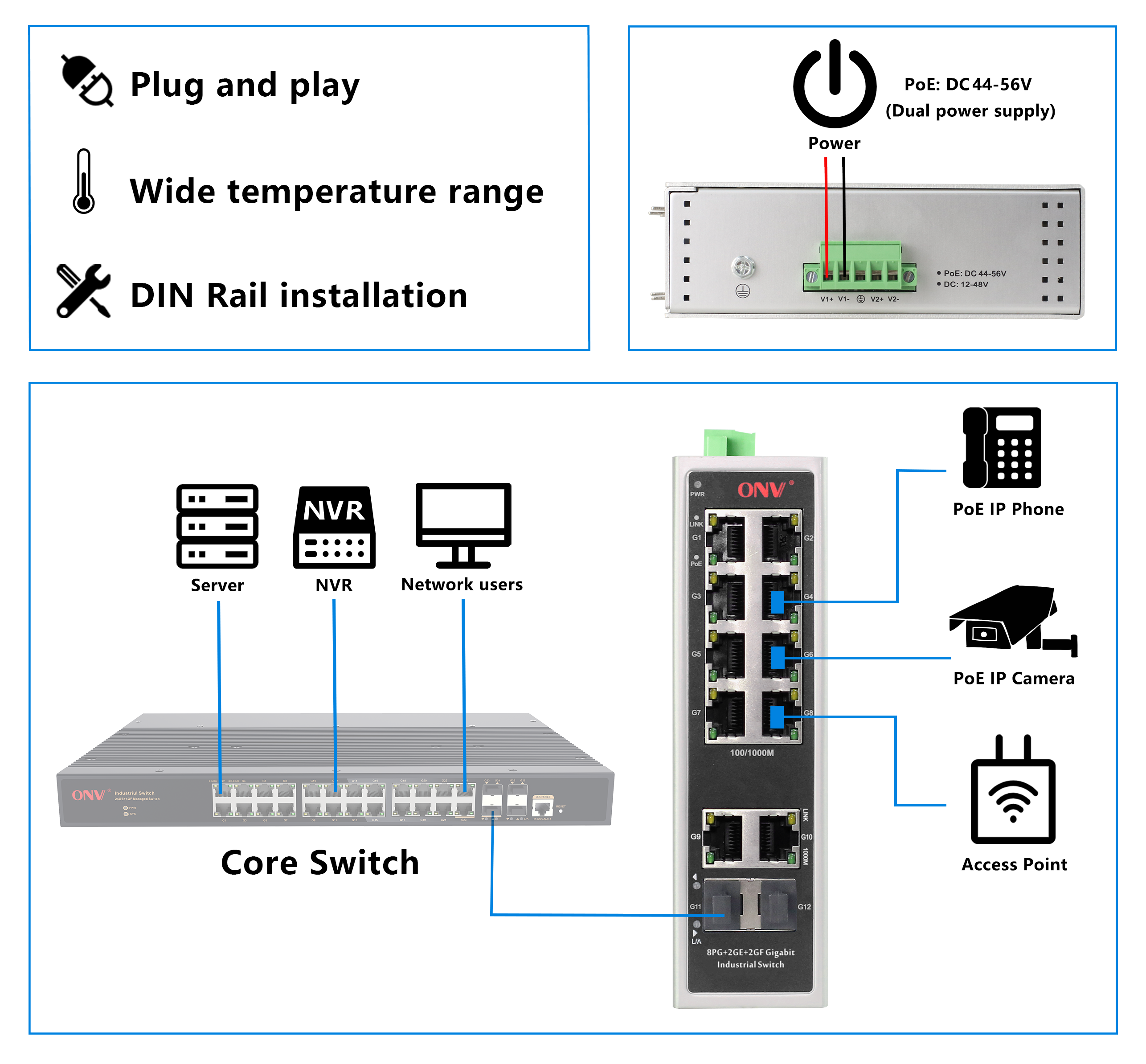

Aplicação
Documentos
Produtos relacionados

VISÃO GERAL

O ONV-IPS3128PFÉ umGIgabit industrial PoE fibraInterruptor desenvolvido independentemente pela ONV. Tem10* 10/100/1000Base-T adaptávelPortas RJ45E 2 * 1000Base-XUplinkSFP fibra portas.Porta 1-8Pode apoiar IEEE802,3Af/no padrão PoEE sPotência PoE ingle-port até 30W.Como um dispositivo de alimentação PoE, ele pode detectar e reconhecer automaticamente o equipamento receptor de energia que atende ao padrão e fornecer energia através do cabo de rede. Ele pode fornecer energia para dispositivos terminais PoE, como AP sem fio, câmeras IP e sensores industriais através do cabo de rede. Ele também atende ao ambiente de rede que precisa de alimentação PoE de alta densidade. É adequado para transporte inteligente, trânsito ferroviário, indústria de energia, mineração, petróleo e transporte marítimo. Cenas industriais, como metalurgia e energia verde, formam uma rede de comunicação econômica, estável e confiável. Modo não gerenciado, plug and play, sem configuração, fácil de usar.

CARACTERÍSTICA

Acesso Gigabit

◇Linha não-obstruindo transmissão da velocidade do apoio.

◇Apoie o controle de fluxo full-duplex IEEE802.3x e o controle de fluxo half-duplex do Backpressure.

◇SSuporteGigabitRJ45PortoESFP pOrtCombinação, que permite aos usuários criar redes de forma flexível para atender às necessidades de vários cenários.

Fonte alimentação Smart PoE

◇Cumprir com IEEE 802.3 af/at padrão PoE, identificar automaticamente dispositivos PoE para alimentação, e não danificar dispositivos não-PoE.

◇8* 10/100/1000As portas Base-T RJ45 podem suportar a fonte de alimentação PoE para atender às necessidades da fonte de alimentação PoE em vários cenários no campo industrial.

SMesaANdREliable

◇CCC,CE, FCC, RoHS.

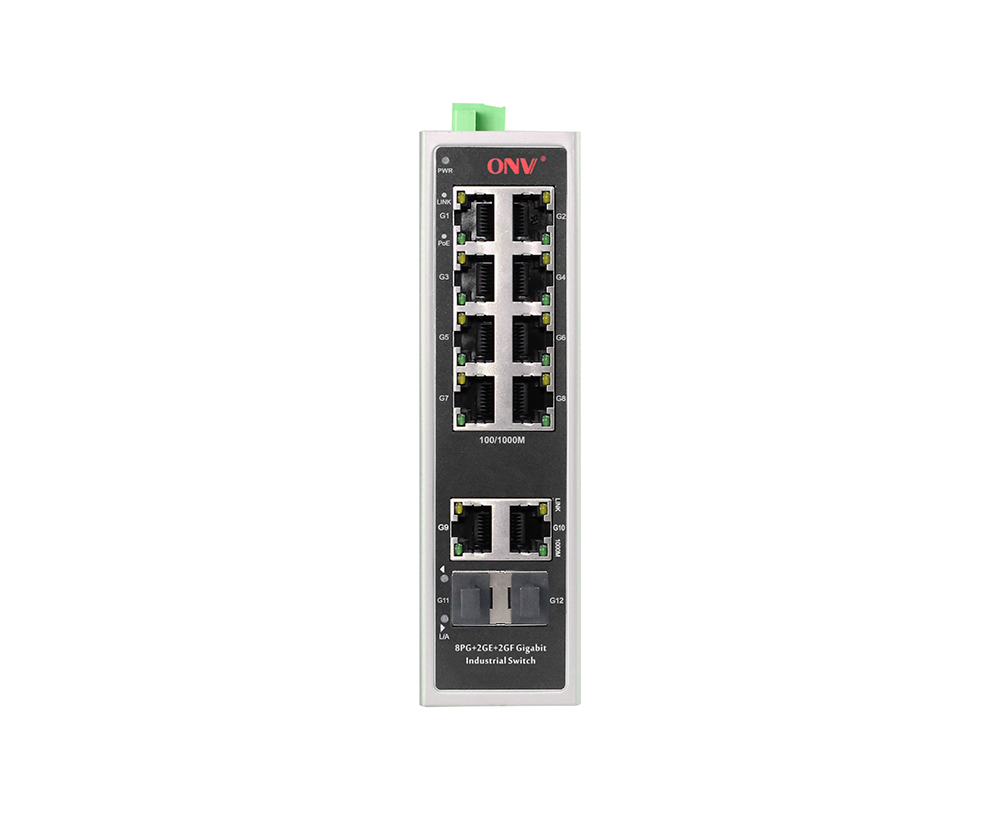

◇O painel de fácil utilizaçãoPode mostrar o status do dispositivo através do indicador LED de PWR, Link,EPdE-A.

◇Baixo consumo de energia, carcaça de liga de alumínio e excelente dissipação de calor para garantir o funcionamento estável do interruptor.

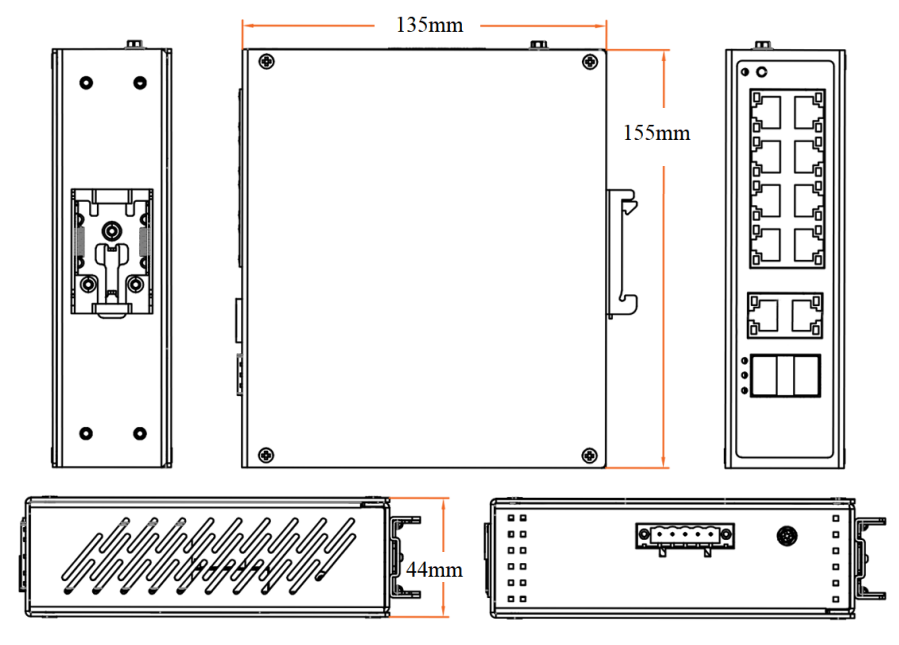

DIMENSÃO

INFORMAÇÕES DE ENCOMENDA

Modelo	Descrição	Fonte alimentação recomendada
ONV-IPS3128PF	Interruptor PoE industrial não gerenciado com10* 10/100/1000M RJ45 portos e 2*1000MUplinkSFPFibraPortos. Porta 1-8Pode apoiar IEEE802,3Af/no padrão PoE.Pode suportar entrada de alimentação redundante CC dupla (terminal Phoenix) e montagem em trilho DIN.	120W/240W
Nota:O módulo óptico e a fonte de alimentação não estão incluídos e precisam ser comprados.

LISTA DE EMBALAGEM

Lista embalagem	Conteúdo	Quantidade	Unidade
	12 portosGInterruptor industrial PoE igabit	1	SEt
	Guia do usuário	1	PC
	Cartão Garantia e Certificado de Conformidade	1	PC

MÓDULO ÓPTICO

Produto	Modelo	Descrição	Unidade
1,25GÓpticaMódulo	2630-G	Módulo ótico industrial de SFP, fibra dupla 850nm do multi-modo 1.25G, distância de transmissão: 550m, relação do LC. Suporta função DDM e hot plugging.	PC
	2632-G	Módulo ótico industrial de SFP, fibra dupla 1310nm do único-modo 1.25G, distância de transmissão: 20km, relação do LC. Suporta função DDM e hot plugging.	PC
	2612-T-G	Módulo ótico industrial de SFP, fibra TX1310nm/ RX1550nm do único-modo 1.25G, distância de transmissão: 20km, relação do LC. Suporta função DDM e hot plugging.	PC
	2613-R-G	Módulo ótico industrial de SFP, fibra TX1550nm/ RX1310nm do único-modo 1.25G, distância de transmissão: 20km, relação do LC. Suporta função DDM e hot plugging.	PC
	2612-T-SC-G	Módulo ótico industrial de SFP, fibra TX1310nm/ RX1550nm do único-modo 1.25G, distância de transmissão: 20km, relação do SC. Suporta função DDM e hot plugging.	PC
	2613-R-SC-G	Módulo ótico industrial de SFP, fibra TX1550nm/ RX1310nm do único-modo 1.25G, distância de transmissão: 20km, relação do SC. Suporta função DDM e hot plugging.	PC

PFORNECIMENTO OWER

Produto

ESPECIFICAÇÃO TÉCNICA

Modelo	ONV-IPS3128PF
Características Interface
Porto Fixo	2 * 1000Base-X uplink SFP fibra portas (dados) 210/100/1000Base-T uplink portos RJ45 (dados) 810/100/1000Base-T PoE portas (dados/ Potência) Grupo 2SV , V-alimentação DC redundantePorto(5PIndustrialTerminal Phoenix)
Porta Ethernet	PortoG1-G10Apoio 10/100/1000Base-T(X) auto-detecção, completo/ MDI meio duplex/ MDI-X auto-adaptação
Transmissão par trançado	10BASE-T: Cat3,4,5 UTP (≤ 100 metros) 100BASE-TX: Cat5 ou posterior UTP (≤ 100 metros) 1000BASE-T: Cat5e ou posterior UTP (≤ 100 metros)
Porto fibra óptica	O porto de fibra ótica do gigabit, defeito nenhum inclui o módulo ótico (único-modo opcional/multi-modo, única fibra/módulo ótico da fibra dupla. LC)
Cabo óptico/distância	Multi-modo: 850nm/ 0-550m, Único-modo: 1310nm/ 0-40km, 1550nm/ 0-120km.
Parâmetro do chip
Protocolo Rede	IEEE 802,3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3U 100Base-TXPor exemplo,IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x
Modo Encaminhamento	Armazenar e Encaminhar (Velocidade completa do fio)
Capacidade do interruptor	24Gbps(Sem bloqueio)
Encaminhamento Taxa@ 64byte	17,86 Mpps
MAC	2K
Memória Buffer	2M
Quadros Jumbo	9,2 K
Indicador LED	Potência: PWR (GRéen)Por exemplo,Rede: Ligação (SAbaixo)Por exemplo,PoE: PoEG1-G8(GRéen)Por exemplo,Porto fibra: G11-G12(GRéen)
PoE & Alimentação
Porto PoE	Porta 1-8
Pin alimentação	1/2 ( ) 3/6 (-)
Poder máximo pelo porto	30WPor exemplo,IEEE 802,3 Af/em
Consumo Energia	Em espera <8WPor exemplo,Carga completaAf<120WPor exemplo,A <240W
Entrada Tensão/Interface	CC44 56V, terminal industrial Phoenix 5P, suporte a proteção anti-reversa.
Alimentação	Não, 48V/120W opcional ou 48V/240W fonte de alimentação industrial
Parâmetro físico
Operação TPEM/Umidade	-40 ~ + 75 °C, 5% ~ 90% RH Sem condensação
Armazenamento TPEM/Umidade	-40 ~ + 85 °C, 5% ~ 95% RH Sem condensação
Dimensão	155 135 * * 44 milímetros
Peso líquido/bruto	0,6 kg/ 0.8Quilograma

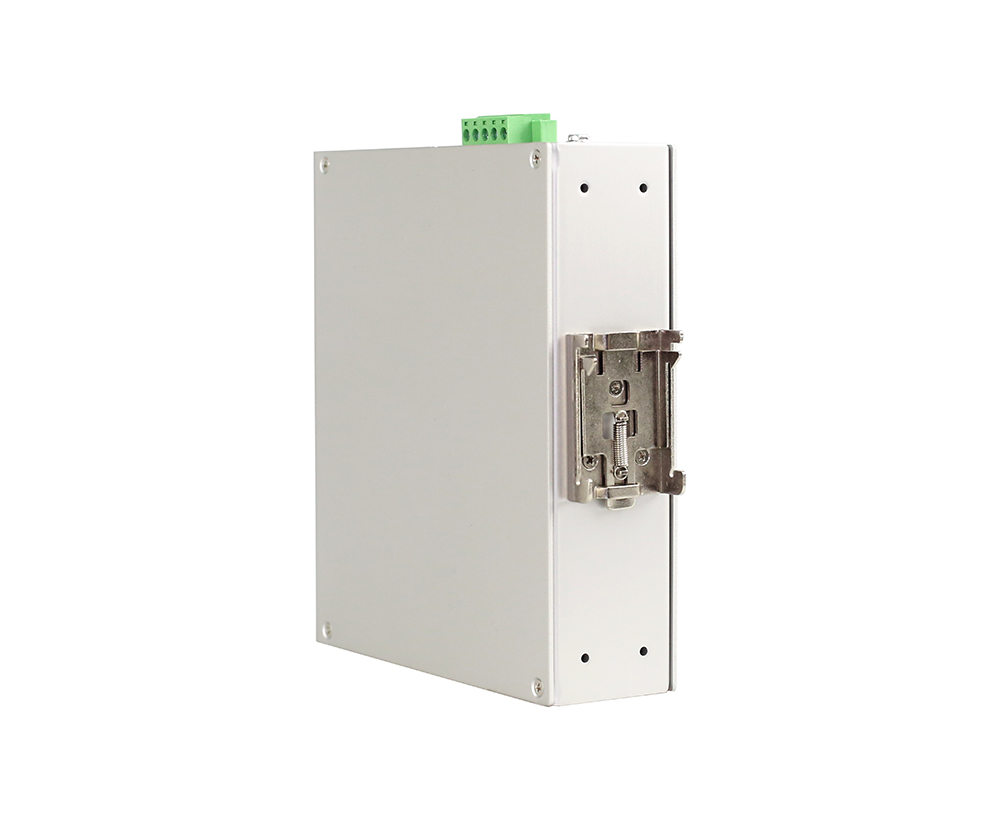

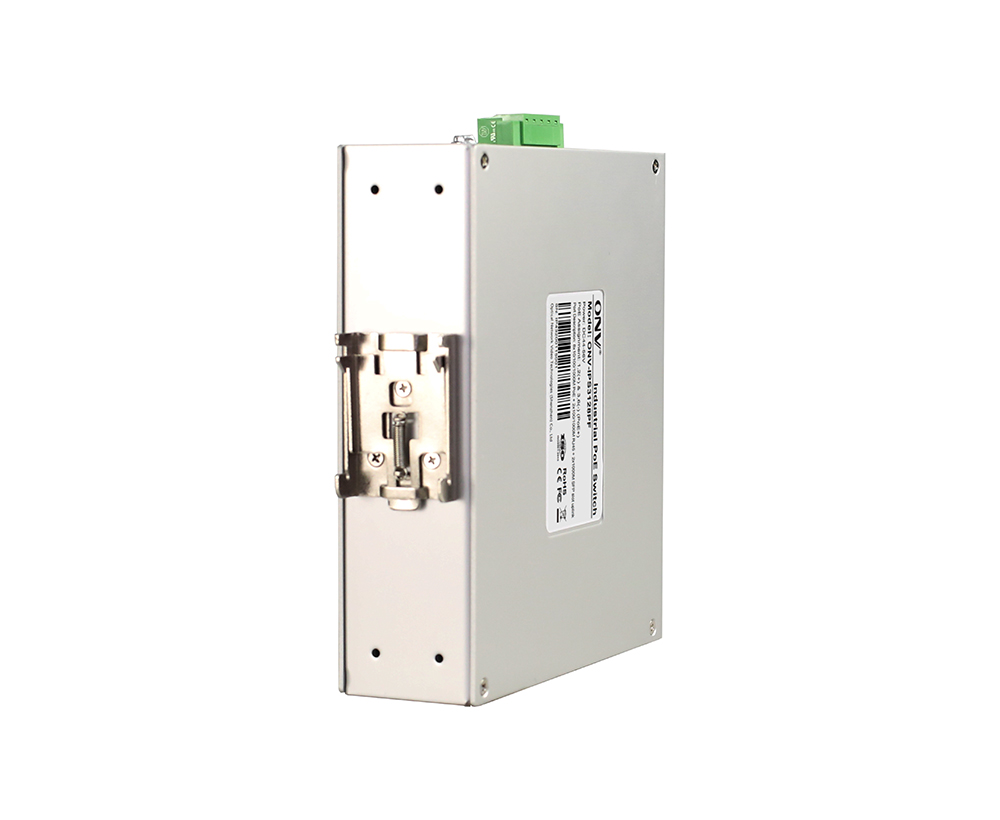

Instalação	Desktop, 35 milímetros DINRCauda
Certificação & garantia
Proteção contra raios	Proteção nível: IP30 Proteção contra raios: 6KV 8/20us IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz) FCC Parte 15/CISPR22 (EN55022): Classe A IEC61000-6-2 (Padrão Industrial Comum) IEC61000-4-9 (campo magnético pulsado): 1000A/m IEC61000-4-10 (oscilação amortecida): 30A/m 1MHz IEC61000-4-12/18 (Shockwave): CM2.5kV, DM1kV IEC61000-4-4(EFT): Cabo de alimentação: ± 4kV, cabo de dados: ± 2kV IEC61000-4-16 (transmissão de modo comum): 30V, 300V, 1s IEC61000-4-2 (ESD): ± 8kV contato descarga, ± 15kV ar descarga IEC61000-4-6 (transmissão de radiofrequência): 10V(150kHz ~ 80MHz) IEC61000-4-8 (campo magnético da frequência do poder): 100A/m, 1000A/m, 1s-3s IEC61000-4-5 (Surge): Cabo de alimentação: CM ± 4kV/ DM ± 2kV, cabo de dados: ± 4kV
Propriedades mecânicas	IEC60068-2-6 (Anti Vibração), IEC60068-2-32 (Queda Livre), IEC60068-2-27 (Anti Choque)
Certificação	O CCC, marca do CE, anúncio publicitário, EN62368-1 de CE/LVD, FCC parte 15 classifica A, RoHS
Garantia	5 anos, manutenção vitalícia.
