Switch PoE industrial gerenciado fácil de 10 portas Gigabit-Comutador PoE Industrial

Switch PoE industrial gerenciado fácil de 10 portas Gigabit

Modelo： ONV-IPS5108PFM

Interruptor PoE industrial gerenciado fácil com 2*100/1000M uplink portas de fibra SFP e 8*10/100/1000M portas RJ45. A porta 1-8 pode suportar o padrão IEEE 802.3 af/at PoE. Pode suportar entrada de alimentação redundante DC dupla (conexão terminal 5P Phoenix) e montagem em trilho DIN.

Quero fazer um inquérito para

Síntese
Especificação técnica
Aplicação
Documentos
Produtos relacionados

VISÃO GERAL

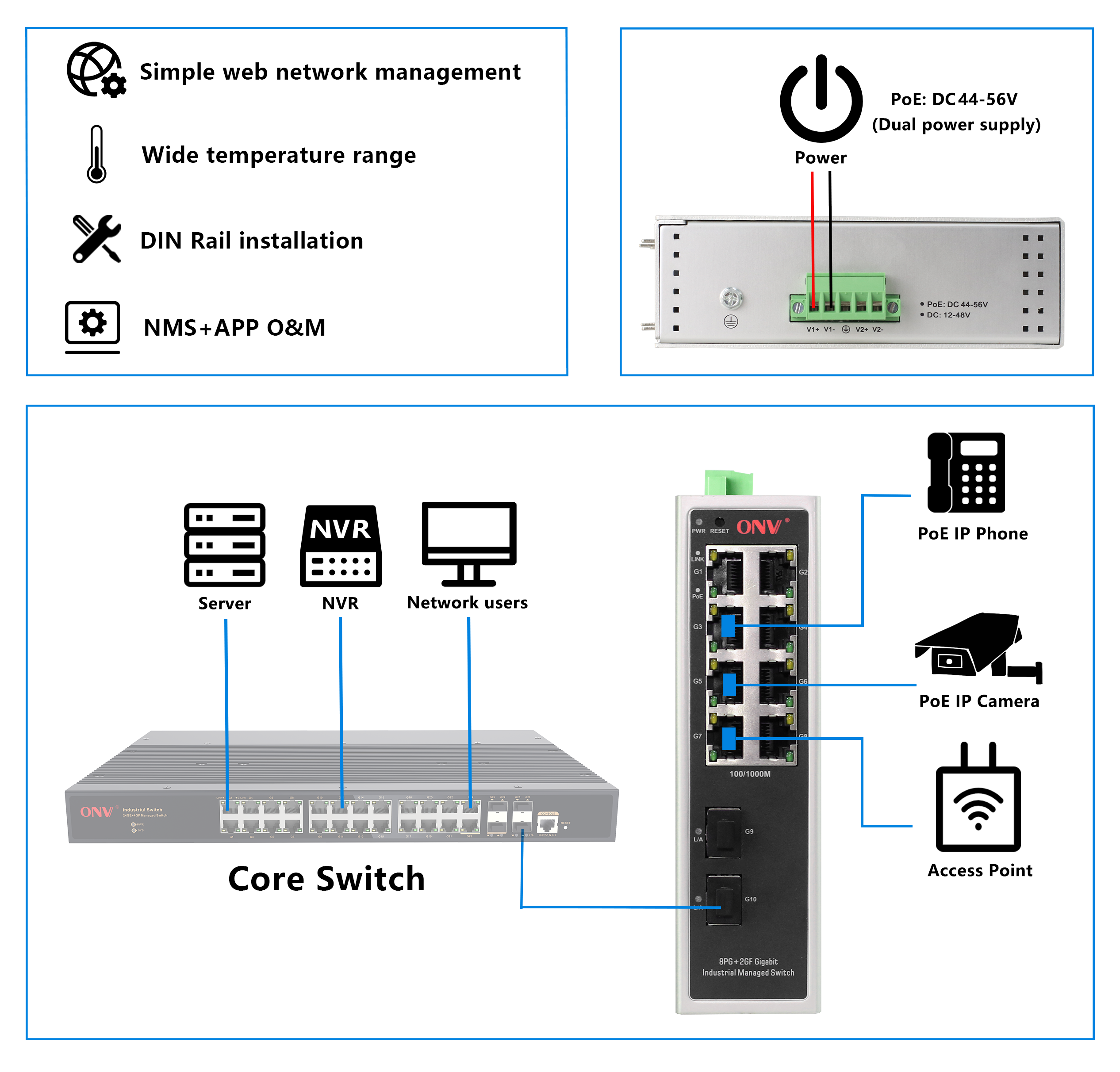

O ONV-IPS5108PFM é um switch de fibra PoE industrial gerenciado Gigabit Easy desenvolvido independentemente pela ONV. Possui portas RJ45 adaptáveis 8*10/100/1000Base-T e portas de fibra SFP uplink 2*100/1000Base-X. A porta 1-8 pode suportar o padrão IEEE 802.3 af/at PoE e a potência PoE de porta única até 30W. Como um dispositivo de alimentação PoE pode detectar e reconhecer automaticamente o equipamento receptor de energia que atende ao padrão e fornece energia através do cabo de rede. Ele pode fornecer energia para equipamentos terminais PoE, como AP sem fio, câmeras IP, telefones VoIP e sensores industriais através de cabos de rede e atender ao ambiente de rede que precisa de uma fonte de alimentação PoE de alta densidade. É adequado para transporte inteligente, trânsito ferroviário, energia elétrica, mineração, metalurgia e energia verde e cenas industriais, como construção, para estabelecer uma rede de comunicação econômica e estável.

O ONV-IPS5108PFM pode suportar a plataforma de nuvem de gerenciamento ONV-NMS e gerenciamento de operação e manutenção do APP móvel, que pode realizar gerenciamento de topologia de rede, agregação de links, gerenciamento de portas, gerenciamento PoE, operação e manutenção remotas, etc. Possui alta confiabilidade, fácil instalação e manutenção, função de comutação rápida e múltiplas portas de acesso, Adequado para acesso a dispositivos LAN de vários tamanhos.

CARACTERÍSTICA

GigabitACesso,UPlinkSFP fibra porto

◇Apoie a transmissão deobstrução da fio-velocidade.

◇Suporte full-duplex baseado em IEEE 802.3x e half-duplex baseado em Backpressure.

◇Suporta a combinação de portas Gigabit RJ45 e SFP, que permite aos usuários construir redes de forma flexível para atender às necessidades de vários cenários.

Fonte alimentação Smart PoE

◇Cumprir com IEEE 802.3 af/at padrão PoE, identificar automaticamente dispositivos PoE para alimentação, e não danificar dispositivos não-PoE.

◇Apoie a função remota do gerenciamento PoE, realize o poder remoto de ligar/desligar da porta PoE, verifique o status do poder da porta, consulte a falha da porta PoE, etc.

◇As portas 8*10/100/1000Base-T RJ45 podem suportar energia PoE para atender às necessidades de monitoramento de segurança, sistema de teleconferência, cobertura sem fio e outros cenários.

Otimização extrema, aplicação minimalista

◇Alarme de falha em tempo real e localização falha.

◇Atualização remota, reinicialização remota e reinicialização de fábrica.

◇Plataforma local, plataforma em nuvem e gerenciamento de operação e manutenção do aplicativo móvel.

◇Gerenciamento de topologia de rede, divisão VLAN, QoS, agregação de links, espelhamento de portas, controle de portas e gerenciamento de largura de banda.

◇De acordo com os requisitos do aplicativo do setor, configurações complexas de gerenciamento de rede são descartadas, funções práticas de gerenciamento de rede são mantidas e a implantação da rede e a operação e manutenção centralizadas podem ser rapidamente realizadas através da plataforma de operação e manutenção.

Estável e confiável

◇CCC, CE, FCC, RoHS.

◇O painel de fácil utilização pode mostrar o status do dispositivo através do indicador LED de PWR, Link e PoE.

◇Baixo consumo de energia, carcaça de liga de alumínio e excelente dissipação de calor para garantir o funcionamento estável do interruptor.

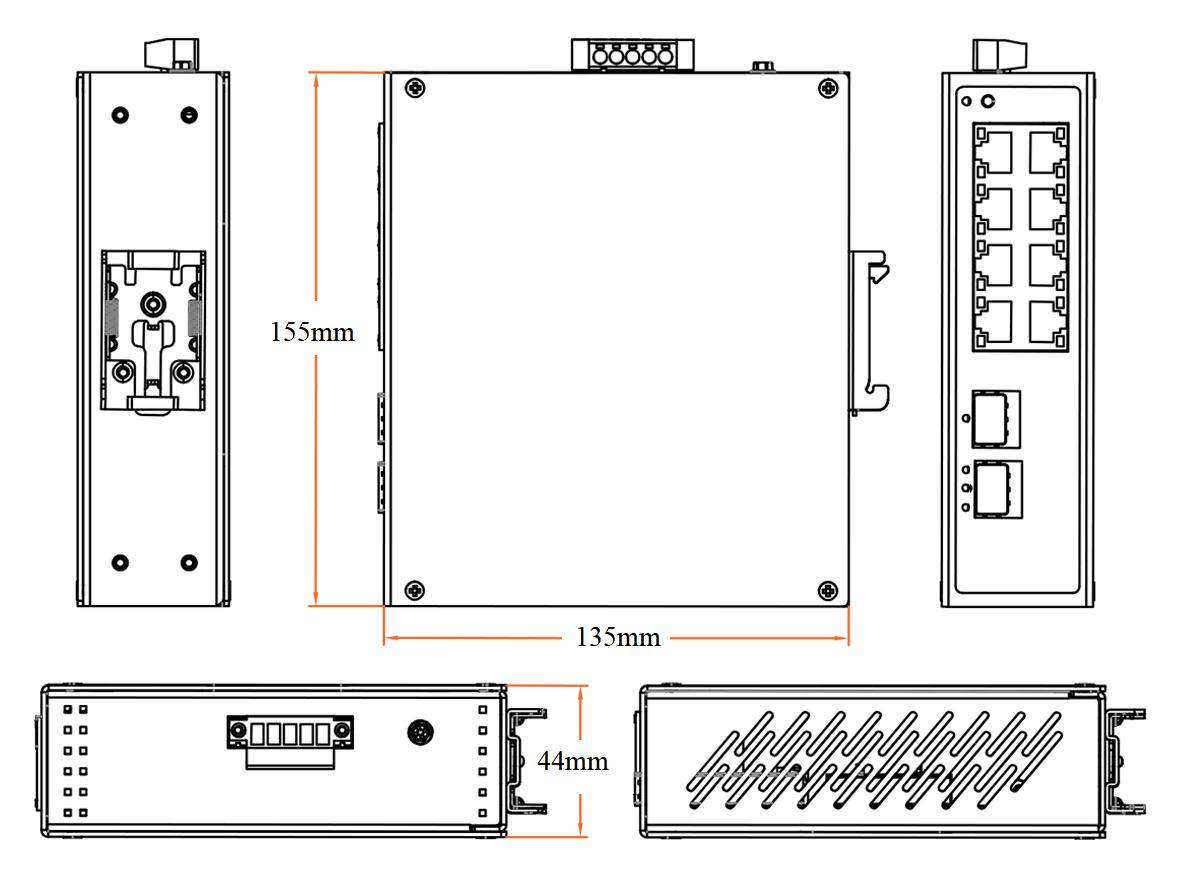

DIMENSÃO

INFORMAÇÕES DE ENCOMENDA

Modelo	Descrição	Fonte alimentação recomendada
ONV-IPS5108PFM	EAsyInterruptor PoE industrial gerenciado com2100/1000MUplinkSFPFibraPortosE810/100/1000M portas RJ45. Porta 1-8 pode apoiar IEEE802,3Af/no padrão PoE. Pode suportar entrada de alimentação redundante DC (5P Phoenix conexão terminal) e montagem trilho DIN.	120W/240W
Nota:O módulo óptico e a fonte de alimentação não estão incluídos e precisam ser comprados.

LISTA DE EMBALAGEM

Lista embalagem	Conteúdo	Quantidade	Unidade
	10 portasGAbiquinaEAsyGerenciadoInterruptor PoE industrial	1	SEt
	Guia do usuário	1	PC
	Cartão Garantia e Certificado de Conformidade	1	PC

MÓDULO ÓPTICO

Produto	Modelo	Descrição	Unidade
1,25GÓpticaMódulo	2630-G	Módulo óptico industrial, fibra dupla 850nm multimodo 1.25G, distância de transmissão: 550m, interface LC, suporta função DDM e hot plugging.	PC
	2632-G	Módulo óptico industrial, fibra dupla 1310nm de modo único de 1.25G, distância de transmissão: 20km, interface LC, suporta função DDM e hot plugging.	PC
	2612-T-G	Módulo ótico industrial, fibra TX1310nm/do único-modo 1.25G únicaRX1550nm, distância de transmissão: 20km, interface LC, suporta função DDM e hot plugging.	PC
	2613-R-G	Módulo ótico industrial, fibra TX1550nm/do único-modo 1.25G únicaRX1310nm, distância de transmissão: 20km, interface LC, suporta função DDM e hot plugging.	PC
	2612-T-SC-G	Módulo ótico industrial, fibra TX1310nm/do único-modo 1.25G únicaRX1550nm, transmissão distância: 20km,SInterface C, suporta função DDM e hot plugging.	PC
	2613-R-SC-G	Módulo ótico industrial, fibra TX1550nm/do único-modo 1.25G únicaRX1310nm, transmissão distância: 20km,SInterface C, suporta função DDM e hot plugging.	PC

FORNECIMENTO DE ALIMENTAÇÃO

Produto

Modelo

Descrição

Unidade

Fonte alimentação industrial trilho DIN 120W

GWS-DP120-48

DEMTrilho 120W único conjunto de alimentação de saída

Entrada Tensão:AC100V ~ 240V 50-60Hz,2.3A

Saída tensão:DC48VPor exemplo,2.5A

Operação Temperatura:-40 ℃Para+ 70 ℃

Alimentação industrial trilho DIN 240W

GWS-DP240-48

DEMTrilho 240W único conjunto de alimentação de saída

Entrada Tensão:AC100V ~ 240V 50-60Hz,3.0A

Saída tensão:DC48VPor exemplo,5.0A

Operação Temperatura:-40 ℃Para+ 70 ℃

ESPECIFICAÇÃO TÉCNICA

Modelo	ONV-IPS5108PFM
Características Interface
Porto Fixo	810/100/1000Base-T PoE portas (Dados/ Potência) 2100/1000Base-X uplink SFPFibraPortas (dados) 2 conjunto V , V-energia DC redundantePorto(5PIndustrialTerminal Phoenix)
Porta Ethernet	O porto 1-8 pode apoiar a auto-detecção 10/100/1000Base-T(X), completamente/half-duplex MDI/ MDI-X auto-adaptação
Transmissão par trançado	10BASE-T: Cat3,4,5 UTP (≤ 100 metros) 100BASE-TX: Cat5 ou UTP posterior (≤ 100 metros) 1000BASE-T: Cat5e/6 ou posterior UTP (≤ 100 metros)
Porto fibra óptica	Relação ótica do gigabit, padrão nenhum módulo ótico incluído (único-modo opcional/multi-modo, única fibra/módulo ótico da fibra dupla. LC)
Cabo óptico/distância	Multi-modo: 850nm/ 0-550m, Único-modo: 1310nm/0-40km, 1550nm / 0-120km
Parâmetro do chip
Protocolo Rede	IEEE 802,3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3U 100Base-TXPor exemplo,IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x
Modo Encaminhamento	Armazenar e Encaminhar (Fio-velocidade completa)
Capacidade do interruptor	20Gbps(Sem bloqueio)
Encaminhamento Taxa @ 64byte	14,88 Mpps
MAC	2K
Memória Buffer	2M
Quadro Jumbo	9,2 K
Indicador LED	Potência: PWR (Verde), Rede: Link (Amarelo), PoE: PoE G1-G8 (Verde), Porta de fibra: G9-G10 (Verde)
ReiniciarSBruxa	Pressione por 6 segundos e depois solte para restaurar as configurações de fábrica Pressione duas vezes (intervalo de 1 segundo) para mudar paraUnGerenciarDEstado
PoE & Alimentação
Porto PoE	Porta 1-8
Gestão PoE	Remoto on/off da porta PoE, alimentação da porta e visualização de status em tempo real
Pin alimentação	1/2 ( ) 3/6 (-)
Poder máximo pelo porto	30W, IEEE 802,3 Af/em
Consumo Energia	Em espera <8W, carga máximaAf<120WPor exemplo,A <240W
Entrada Tensão/Interface	DC44-56V,5PIndustrialPhoenix terminal, suporte a proteção anti-reversa-A.
Alimentação	Não, 48V/120W opcional ou 48V/240W fonte de alimentação industrial
Parâmetro físico
Operação Temp/Umidade	-40 ~ + 75 °C, 5% ~ 90% RH Sem condensação
Temp/umidade do armazenamento	-40 ~ + 85 °C, 5% ~ 95% RH Sem condensação
Dimensão (L * W * H)	155 135 * * 44 milímetros
Peso líquido/bruto	0,6 kg/0,8 kg
Instalação	Desktop, 35 milímetros DINRCauda
Certificação & garantia
Proteção contra raios	Proteção nível: IP30 Proteção contra raios: 6KV 8/20us IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz) FCC Parte 15/CISPR22 (EN55022): Classe A IEC61000-6-2 (Padrão Industrial Comum) IEC61000-4-9 (campo magnético pulsado):1000A/m IEC61000-4-10 (oscilação amortecida): 30A/m, 1MHz IEC61000-4-12/18 (onda de choque): CM 2.5kV, DM 1kV IEC61000-4-4(EFT): Cabo de alimentação: ± 4kV Cabo de dados: ± 2kV IEC61000-4-16 (transmissão de modo comum): 30V, 300V, 1s IEC61000-4-2 (ESD): ± 8kV contato descarga, ± 15kV ar descarga IEC61000-4-6 (transmissão de radiofrequência): 10V(150kHz ~ 80MHz) IEC61000-4-8 (campo magnético da frequência do poder):100A/m, 1000A/m, 1s-3s IEC61000-4-5 (Surge): Cabo de alimentação: CM ± 4kV/ DM ± 2kV, cabo de dados: ± 4kV
Propriedades mecânicas	IEC60068-2-6 (Anti Vibração), IEC60068-2-32 (Queda Livre), IEC60068-2-27 (Anti Choque)
Certificação	O CCC, marca do CE, anúncio publicitário, EN62368-1 de CE/LVD, FCC parte 15 classifica A, RoHS
Garantia	5 anos, manutenção vitalícia.
Recurso Gerenciamento Rede
Interface	Exibição do status do porto, Estatísticas do tráfego do porto Porto duplex/negociação taxa configuração EEE Economia de energia e função Ethernet verde Configuração do controle de fluxo IEEE802.3x (Full duplex)
VLAN	Configuração VLAN IEEE802.1Q baseada em porta (4K)
Agregação portuária	Agregação estática
Proteção Loop	Função proteção Loop
Multicast	IGMP Snooping v1/v2, máximo 256 grupos multicast
Espelhamento Porto	Espelhamento bidirecional dos dados baseado na porta
QoS	Diff-Serv QoS, 8 * Filas de saída de cada porta, mapeamento de prioridade 802.1p/DSCPPor exemplo,Prioridade Marca/Observação
Segurança	Transmissão tempestade controle, Porto isolamento, Port velocidade limite
DHCP	Snooping DHCP
Gestão	ONV-NMS Gestão plataforma Cloud Mobile APP operação e manutenção gestão Recuperação de uma chave, Diagnóstico por cabo, Gerenciamento Web (https)
Sistema	Navegador da Web: Mozilla Firefox 2.5 ou superior, navegador Google Chrome V42 ou superior, Cabos Ethernet Categoria 5 e superior TCP/IP, adaptador de rede e sistemas operacionais de rede (como Microsoft Windows, Linux ou Mac OS X) são instalados em cada computador na rede com cabos Ethernet de categoria 5 e acima
