VISÃO GERAL

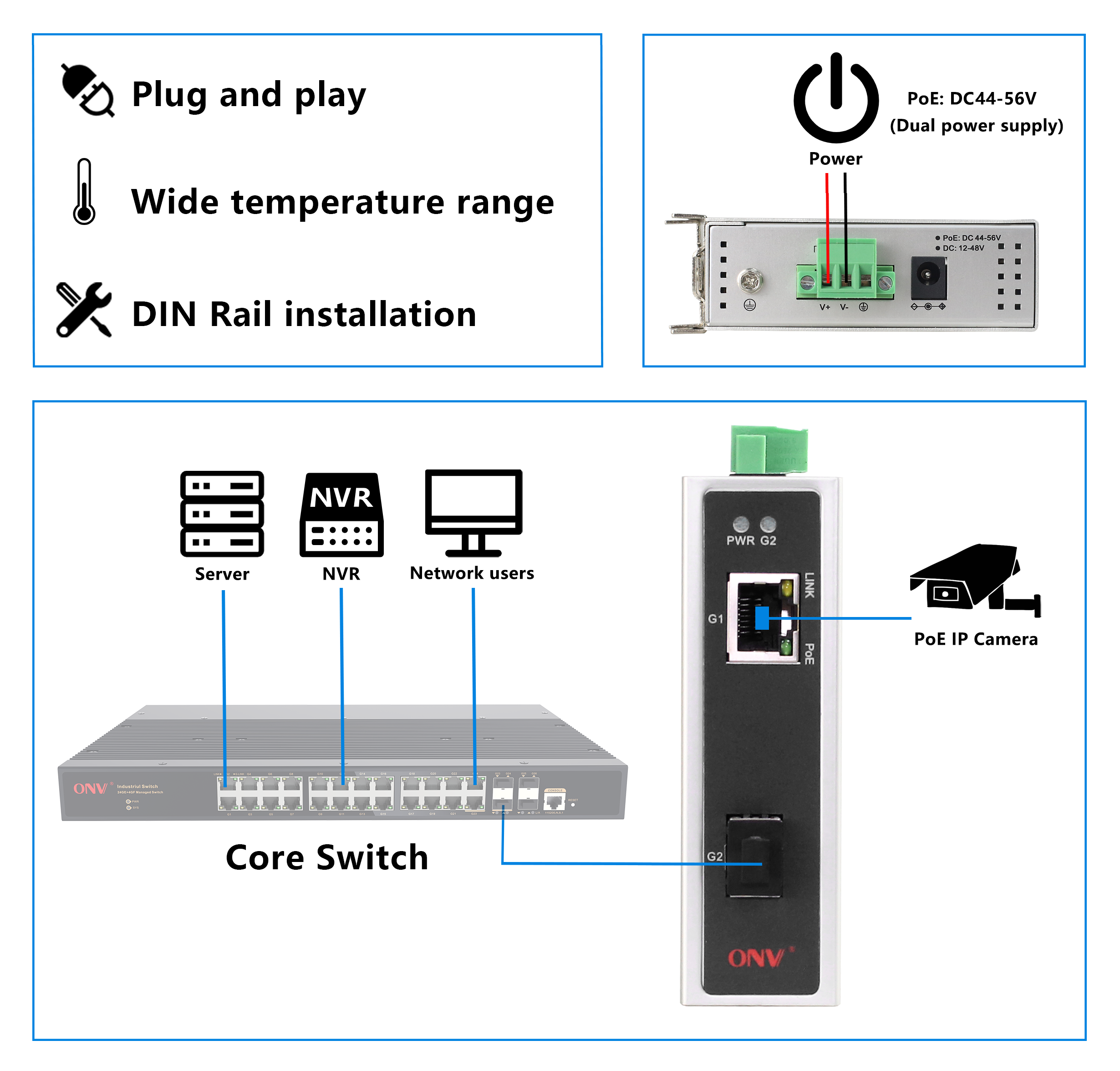

O ONV-IPS3021PF-SFP é um switch industrial Gigabit PoE desenvolvido independentemente pela ONV. Possui porta RJ45 adaptável 1*10/100/1000Base-T e porta de fibra 1 * 1000Base-X uplink SFP. A porta 1 pode suportar o padrão IEEE 802.3 af/at PoE e a potência PoE de porta única até 30W. Como um dispositivo de alimentação PoE, ele pode detectar e reconhecer automaticamente o equipamento receptor de energia que atende ao padrão e fornecer energia através do cabo de rede. O cabo de rede pode fornecer energia para dispositivos terminais PoE, como AP sem fio, câmeras IP e sensores industriais. Ele também atende ao ambiente de rede que precisa de alimentação PoE de alta densidade. É adequado para transporte inteligente, trânsito ferroviário, indústria de energia, mineração, petróleo e transporte marítimo. Cenas industriais, como metalurgia e energia verde, formam uma rede de comunicação econômica, estável e confiável. Modo não gerenciado, plug and play, sem configuração, fácil de usar.
CARACTERÍSTICA
Acesso do gigabit, uplink SFP fiber port
◇Apoie a transmissão deobstrução da fio-velocidade.
◇Suporte full-duplex baseado em IEEE802.3x e half-duplex com base emBPressão.
◇SSuporteGigabitRJ45PortoESFP fibra pOrtCombinação, que permite aos usuários criar redes de forma flexível para atender às necessidades de vários cenários.
InteligenteAlimentação PoE
◇Cumprir com IEEE 802.3 af/at padrão PoE, identificar automaticamente dispositivos PoE para alimentação, e não danificar dispositivos não-PoE.
◇1* 10/100/1000A porta Base-T RJ45 pode suportar a fonte de alimentação PoE para atender às necessidades da fonte de alimentação PoE em vários cenários no campo industrial.
SMesaANdREliable
◇CCC, CE, FCC, RoHS.

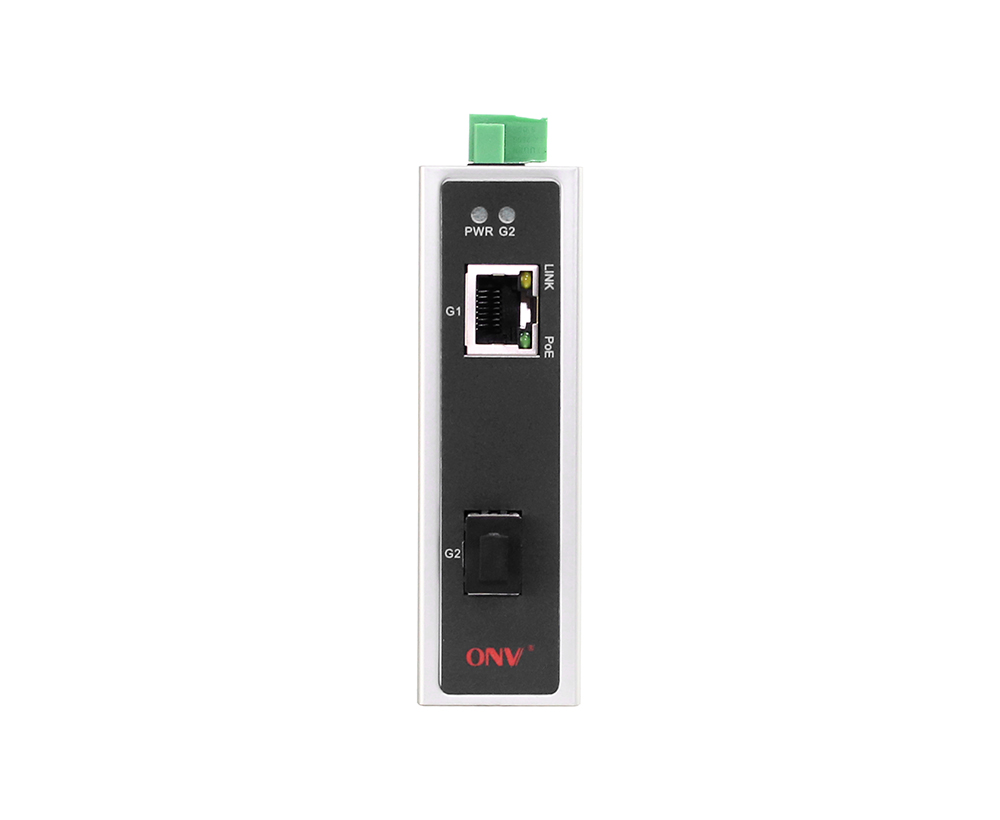

◇O painel de fácil utilização pode mostrar o status do dispositivo através do indicador LED de PWR, Link,EPdE-A.
◇Baixo consumo de energia, sem ventilador, carcaça de liga de alumínio e excelente dissipação de calor para garantir o funcionamento estável do interruptor.

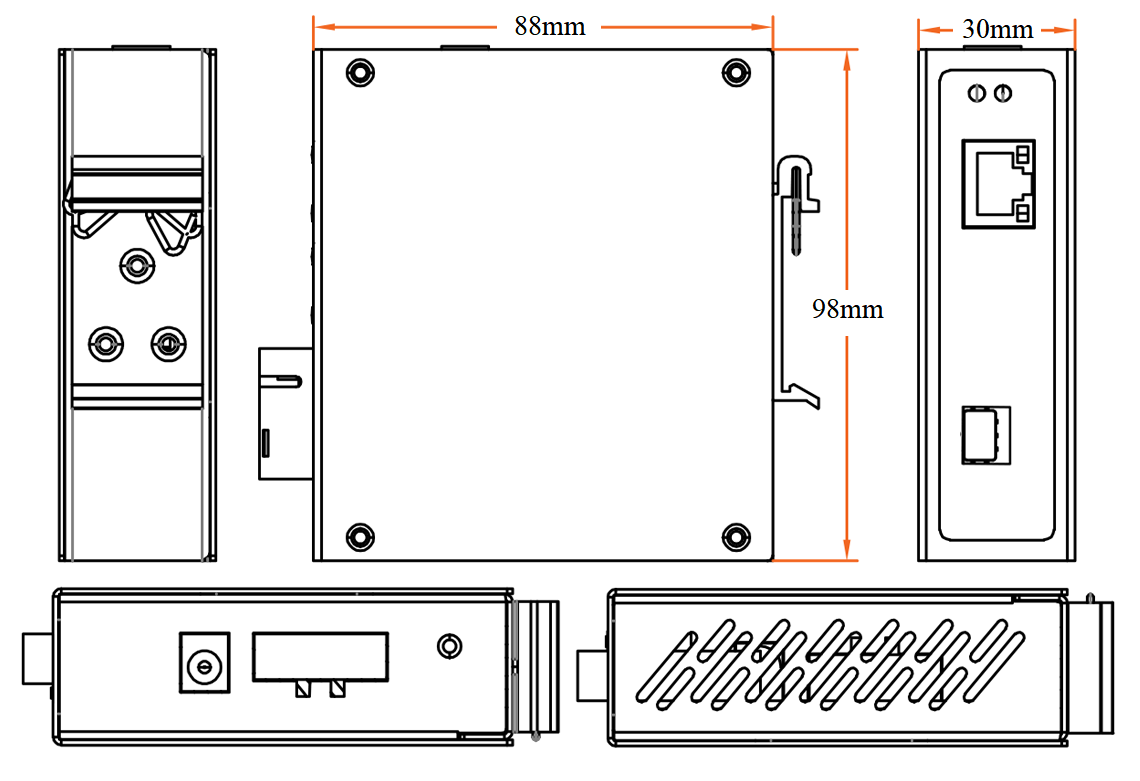

DIMENSÃO
INFORMAÇÕES DE ENCOMENDA
|
Modelo |
Descrição |
Fonte alimentação recomendada |
|
ONV-IPS3021PF-SFP |
Interruptor de fibra industrial não gerenciado PoE com 1*10/100/1000M porta RJ45 e 1*1000M uplink SFPFibraPorto. Porto1Pode suportar IEEE 802.3 af/no padrão PoE. Pode suportar dupla entrada de alimentação DC e montagem trilho DIN. |
36W |
|
Nota:O módulo óptico e a fonte de alimentação não estão incluídos e precisam ser comprados. |
||
LISTA DE EMBALAGEM
|
Lista embalagem |
Conteúdo |
Quantidade |
Unidade |
|
2 portasGInterruptor industrial PoE igabit |
1 |
SEt |
|
|
Guia do usuário |
1 |
PC |
|
|
Cartão Garantia e Certificado de Conformidade |
1 |
PC |
MÓDULO ÓPTICO
|
Produto |
Modelo |
Descrição |
Unidade |
|
1,25G Módulo Ótico |
2630-G |
Módulo ótico industrial de SFP, fibra dupla 850nm do multi-modo 1.25G, distância de transmissão: 550m, relação do LC. Suporta função DDM e hot plugging. |
PC |
|
2632-G |
Módulo ótico industrial de SFP, fibra dupla 1310nm do único-modo 1.25G, distância de transmissão: 20km, relação do LC. Suporta função DDM e hot plugging. |
PC |
|
|
2612-T-G |
Módulo ótico industrial de SFP, fibra TX1310nm/ RX1550nm do único-modo 1.25G, distância de transmissão: 20km, relação do LC. Suporta função DDM e hot plugging. |
PC |
|
|
2613-R-G |
Módulo ótico industrial de SFP, fibra TX1550nm/ RX1310nm do único-modo 1.25G, distância de transmissão: 20km, relação do LC. Suporta função DDM e hot plugging. |
PC |
|
|
2612-T-SC-G |
Módulo ótico industrial de SFP, fibra TX1310nm/ RX1550nm do único-modo 1.25G, distância de transmissão: 20km, relação do SC. Suporta função DDM e hot plugging. |
|
ESPECIFICAÇÃO TÉCNICA
|
Modelo |
ONV-IPS3021PF-SFP |
|
Características Interface |
|
|
Porto Fixo |
1 * 1000Base-X uplink SFP fibra porto (Dados) Porta 1*10/100/1000Base-T PoE (dados/ Potência) |
|
Porta Ethernet |
Porta 1PodeApoio 10/100/1000Base-T(X) auto-detecção, completo/ MDI meio duplex/ MDI-X auto-adaptação |
|
Transmissão par trançado |
10BASE-T: Cat3,4,5 UTP (≤ 100 metrosS) 100BASE-TX: Cat5 ou posterior UTP (≤ 100 metrosS) 1000BASE-T: Cat5e ou posterior UTP. (≤ 100 metros)S) |
|
Fibra óptica Porto: |
Porta de fibra óptica Gigabit, padrão não inclui modo único óptico/multi-modo, fibra única/módulo óptico de fibra dupla. LC) |
|
Cabo óptico/distância |
Multi Multi.-Sim.Modo: 850nm-0-Sim.550M, SIngle-Sim.Modo: 1310nm-0-Sim.40%Km., 1550nm-0-Sim.120.Km. |
|
Parâmetros do chip |
|
|
Protocolo Rede |
IEEE 802,3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3U 100Base-TXPor exemplo,IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x |
|
Modo Encaminhamento |
Armazenar e Encaminhar (Velocidade completa do fio) |
|
Capacidade do interruptor |
12Gbps (nãoN-Bloqueio) |
|
Encaminhamento Taxa @ 64byte |
2,98 Mpps |
|
MAC |
2K |
|
Memória Buffer |
2M |
|
Quadro Jumbo |
9216BYtes |
|
Indicador LED |
Potência: PWR (verde), PoE: PoE (Verde)Por exemplo,Rede: Link (amarelo), Porta fibra: G2 (Verde) |
|
PoE & Alimentação |
|
|
Porto PoE |
Porta 1 |
|
Pin alimentação |
1/2( ) 3/6 (-) |
|
Poder máximo pelo porto |
30W, IEEE 802,3 Af/em |
|
Consumo Energia |
Standby<1W, Carga total af <15, Em <30W |
|
Alimentação |
Não, 48V opcional-36W alimentação industrial |
|
Entrada Tensão/Interface |
CC44 56V, terminal industrial 3P eCC Tomada do poder,Proteção anti-reversa do apoio |
|
Parâmetro físico |
|
|
Operação TPEM/Umidade |
-40 ~ + 75 °C, 5% ~ 90% RH Sem condensação |
|
Armazenamento TPEM/Umidade |
-40 ~ + 85 °C, 5% ~ 95% RH Sem condensação |
|
Dimensão (L * W * H) |
98 88 * * 30 milímetros |
|
Peso líquido/bruto |
0,25Quilograma/0,35Quilograma |
|
Instalação |
Ecrã,35 milímetrosDINRCauda |
|
Certificação & garantia |
|
|
Proteção contra raios |
|
