VISÃO GERAL
O ONV-IPS53064PFGM é um switch PoE industrial gerenciado Gigabit Easy desenvolvido independentemente pela ONV. Ele haS1*100/1000Base-X uplink SFP fibra portoE5*10/100/1000Base-T adaptáveis portas RJ45. A porta 1-4 pode suportar o padrão IEEE 802.3 af/at PoE e a potência PoE de porta única de até 30W. Como um dispositivo de alimentação PoE, ele pode detectar e reconhecer automaticamente o equipamento receptor de energia que atende ao padrão e fornecer energia através do cabo de rede. Ele pode fornecer energia para equipamentos terminais PoE, como AP sem fio, câmera IP, VoIP e sensores industriais através do cabo de rede. Ele também atende ao ambiente de rede que precisa de alimentação PoE de alta densidade. É adequado para transporte inteligente, trânsito ferroviário, indústria de energia, mineração, petróleo e cenas industriais, como transporte marítimo, metalurgia e construção de energia verde, formando uma rede de comunicação econômica, estável e confiável.
O ONV-IPS53064PFGM pode suportar a plataforma ONV-NMS cloud para realizar gerenciamento de topologia de rede, agregação de links, gerenciamento de portas, gerenciamento PoE, operação e manutenção remotas, etc. Possui alta confiabilidade, fácil instalação e manutenção, função de comutação rápida e várias portas de acesso, adequadas para acesso a dispositivos LAN de vários tamanhos.
CARACTERÍSTICA
Acesso do gigabit, uplink SFP fiber port
◇Apoie a transmissão deobstrução da fio-velocidade.
◇Suporte full-duplex baseado em IEEE 802.3x e half-duplex baseado em Backpressure.
◇Suporta a combinação de portas Gigabit RJ45 e SFP, que permite aos usuários construir redes de forma flexível para atender às necessidades de vários cenários.
Fonte alimentação Smart PoE
◇Cumprir com IEEE 802.3 af/at padrão PoE, identificar automaticamente dispositivos PoE para alimentação, e não danificar dispositivos não-PoE.
◇Apoie a função remota do gerenciamento PoE, realize o poder remoto de ligar/desligar da porta PoE, verifique o status do poder da porta, consulte a falha da porta PoE, etc.
◇As portas 4*10/100/1000Base-T RJ45 podem suportar energia PoE para atender às necessidades de monitoramento de segurança, sistemas de teleconferência, cobertura sem fio e outros cenários.
Otimização extrema, aplicação minimalista
◇Alarme de falha em tempo real e localização falha.
◇Atualização remota, reinicialização remota e reinicialização de fábrica.
◇Plataforma Cloud e gestão móvel APP operação e manutenção.
◇Controle de alimentação PoE visualizado, topologia de rede, divisão VLAN, QoS, agregação de links, proteção loop, espelhamento de portas e gerenciamento de largura de banda.
◇As funções práticas de gerenciamento de rede são mantidas de acordo com os requisitos do setor, e a implantação e manutenção centralizadas podem ser realizadas rapidamente pela plataforma de operação e manutenção.
Estável e confiável
◇CCC, CE, FCC, RoHS.
◇O painel de fácil utilização pode mostrar o estado do dispositivo através do indicador LED de PWR, SYS, Link e L/A.
◇Baixo consumo de energia, carcaça de liga de alumínio e excelente dissipação de calor para garantir o funcionamento estável do interruptor.

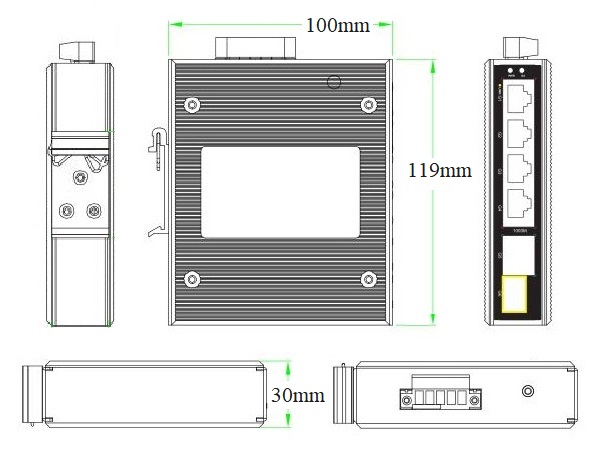

DIMENSÃO
INFORMAÇÕES DE ENCOMENDA
|
Modelo |
Descrição |
Fonte alimentação recomendada |
|
ONV-IPS53064PFGM |
Interruptor industrial controlado fácil do ponto de entrada com 1*100/1000M uplink SFP fiber portE5*10/100/1000M portas RJ45. A porta 1-4 pode suportar o padrão IEEE 802.3 af/at PoE. Pode suportar entrada de energia redundante DC dupla (terminal Phoenix ou conexão DC power jack) e montagem DIN Rail. |
60W/120W |
|
Nota:O módulo óptico e a fonte de alimentação não estão incluídos e precisam ser comprados. |
||
LISTA DE EMBALAGEM
|
Lista embalagem |
Conteúdo |
Quantidade |
Unidade |
|
Switch PoE industrial gerenciado fácil Gigabit de 6 portas |
1 |
Definir |
|
|
Guia do usuário |
1 |
PC |
|
|
Cartão Garantia e Certificado de Conformidade |
1 |
PC |
MÓDULO ÓPTICO
|
Produto |
Modelo |
Descrição |
Unidade |
|
Módulo óptico 1.25G |
2630-G |
IndustrialMódulo óptico SFP, 1.25G multi-Fibra dupla 850nm do modo, distância de transmissão: 550m, relação do LC, apoia a função do DDM e a obstrução quente. |
PC |
|
2632-G |
IndustrialMódulo óptico SFP, 1.25G único-Fibra dupla 1310nm do modo, distância de transmissão: 20km, relação do LC, apoia a função do DDM e a obstrução quente. |
PC |
|
|
2612-T-G |
IndustrialMódulo ótico de SFP, fibra TX1310nm/do único-modo 1.25GRX1550nm, distância de transmissão: 20km, interface LC, suporta função DDM e hot plugging. |
PC |
|
|
2613-R-G |
IndustrialMódulo ótico de SFP, fibra TX1550nm/do único-modo 1.25GRX1310nm, distância de transmissão: 20km, interface LC, suporta função DDM e hot plugging. |
PC |
|
|
2612-T-SCG |
IndustrialMódulo ótico de SFP, fibra TX1310nm/do único-modo 1.25GRX1550nm, transmissão distância: 20km,SInterface C, suporta função DDM e hot plugging. |
PC |
|
|
2613-R-SCG |
IndustrialMódulo ótico de SFP, fibra TX1550nm/do único-modo 1.25GRX1310nm, transmissão distância: 20km,SInterface C, suporta função DDM e hot plugging. |
PC |
PFORNECIMENTO OWER
|
Produto |
Modelo |
Descrição |
Unidade |
|
Alimentação industrial trilho DIN 60W |
GWS-DP60-48 |
DIN Rail 60W único conjunto de alimentação de saída Tensão de entrada: AC100V ~ 240V 50-60Hz, 1.0A Saída Tensão: DC48V, 1.25A Operação Temperatura: -40 ℃ a 70 ℃ |
PC |
|
Fonte alimentação industrial trilho DIN 120W |
GWS-DP120-48 |
DIN Rail 120W único conjunto de alimentação de saída Tensão de entrada AC100V ~ 240V 50-60Hz, 2.3A Saída Tensão: DC48V, 2.5A Operação Temperatura: -40 ℃ a 70 ℃ |
PC |
PRODUTO RELACIONADO
|
Modelo |
Descrição |
|
ONV-IPS53064PFM |
Interruptor PoE industrial gerenciado fácil com 2*100/1000M uplink portas de fibra SFP e 4*10/100/1000M portas RJ45. A porta 1-4 pode suportar o padrão IEEE 802.3 af/at PoE. Pode suportar entrada de energia redundante DC dupla (terminal Phoenix ou conexão DC power jack) e montagem DIN Rail. |
|
ONV-IPS53108PFM |
Interruptor PoE industrial gerenciado fácil com 2*100/1000M uplink portas de fibra SFP e 8*10/100/1000M portas RJ45. A porta 1-8 pode suportar o padrão IEEE 802.3 af/at PoE. Pode suportar entrada de energia redundante DC dupla (terminal Phoenix ou conexão DC power jack) e montagem DIN Rail. |
ESPECIFICAÇÃO TÉCNICA
|
Modelo |
ONV-IPS53064PFGM |
|
Características Interface |
|
|
Porto Fixo |
Tomada do poder 1 * DC5521 1*10/100/1000Base-T uplink o porto RJ45 (dados) 1*100/1000Base-X uplink SFP fibra porto (dados) 4*10/100/1000Base-T PoE portas (dados/potência) 2 set V , V-redundante porta de alimentação DC (5P Phoenix terminal) |
|
Porta Ethernet |
O porto 1-5 pode apoiar 10/100/1000Base-T auto-detecção, completamente/half-duplex MDI/ MDI-X auto-adaptação |
|
Transmissão par trançado |
10BASE-T: Cat3,4,5 UTP (≤ 100 metros) 100BASE-TX: Cat5 ou UTP posterior (≤ 100 metros) 1000BASE-T: Cat5e/6 ou posterior UTP (≤ 100 metros) |
|
Porto fibra óptica |
A relação da fibra ótica do gigabit, defeito nenhum inclui o módulo ótico (único-modo opcional/multi-modo, única fibra/módulo ótico da fibra dupla. LC) |
|
Cabo óptico/distância |
Multi-modo: 850nm/ 0-550m, Único-modo: 1310nm/ 0-40km, 1550nm/ 0-120km. |
|
Parâmetro do chip |
|
|
Tipo Gerenciamento Rede |
Gestão web, gestão plataforma |
|
Protocolo Rede |
IEEE 802,3 10BASE-T, IEEE 802,3i 10Base-T, IEEE 802,3u 100Base-TX,IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x |
|
Modo Encaminhamento |
Loja e frente (fio-velocidade completa) |
|
Capacidade do interruptor |
12Gbps (sem bloqueio) |
|
Encaminhamento Taxa @ 64byte |
8,93 Mpps |
|
MAC |
2K |
|
Memória Buffer |
2M |
|
Quadro Jumbo |
9,2 K |
|
Indicador LED |
Alimentação/Sistema: SYS (Verde), Rede: Link (Amarelo), PoE: PoE (Verde), Porta de fibra: L/A (Verde) |
|
Redefinir interruptor |
Pressione por 6 segundos e depois solte para restaurar as configurações de fábrica Pressione duas vezes (intervalo de 1 segundo) para mudar paraUnGerenciarDEstado |
|
PoE & Alimentação |
|
|
Porto PoE |
Porta 1-4 |
|
Gestão PoE |
Porta PoE saída on/off, Port PoE vista em tempo real do poder |
|
Pin alimentação |
1/2 ( ) 3/6 (-) |
|
Poder máximo pelo porto |
30W, IEEE 802.3 af/às |
|
Consumo Energia |
Standby<6W, Carga máxima af<60W, a <120W |
|
Entrada Tensão/Interface |
DC48-57V, terminal Phoenix industrial 5P e tomada de energia DC5521. Apoie a proteção reversa da conexão. |
|
Alimentação |
Não, 48V/60W opcional ou 48V/120W fonte de alimentação industrial |
|
Parâmetro físico |
|
|
Operação Temp/Umidade |
-40 °C ~ + 75 °C, 5% ~ 90% RH sem condensação |
|
Temp/umidade do armazenamento |
-40 °C ~ + 85 °C, 5% ~ 95% RH sem condensação |
|
Dimensão (L * W * H) |
119*100*30 milímetros |
|
Peso líquido/bruto |
0,4 kg/0,5 kg |
|
Instalação |
Desktop, trilho 35mm DIN |
|
Certificação & garantia |
|
|
Proteção contra raios |
IEC61000-4-3 (RS):10 V/m (80-1000MHz) FCC Parte 15/CISPR22 (EN55022): Classe A IEC61000-6-2 (Padrão Industrial Comum) IEC61000-4-9 (campo magnético pulsado): 1000A/m IEC61000-4-10 (oscilação amortecida): 30A/m 1MHz IEC61000-4-12/18 (Shockwave): CM2.5kV, DM1kV Proteção nível: IP40, Proteção contra raios: 6KV 8/20us IEC61000-4-4(EFT): Cabo de alimentação: ± 4kV, cabo de dados: ± 2kV IEC61000-4-16 (transmissão de modo comum): 30V, 300V, 1s IEC61000-4-2 (ESD): ± 8kV contato descarga, ± 15kV ar descarga IEC61000-4-6 (transmissão de radiofrequência): 10V(150kHz ~ 80MHz) IEC61000-4-8 (campo magnético da frequência do poder): 100A/m, 1000A/m, 1s-3s IEC61000-4-5 (Surge): Cabo de alimentação: CM ± 4kV/ DM ± 2kV, cabo de dados: ± 4kV |
|
Propriedades mecânicas |
IEC60068-2-6 (Anti Vibração), IEC60068-2-32 (Queda Livre), IEC60068-2-27 (Anti Choque) |
|
Certificação |
Marca CE, anúncio publicitário, CE/LVD EN62368-1, FCC peça 15 classe A, RoHS |
|
Garantia |
5 anos, manutenção vitalícia. |
|
Recurso Gerenciamento Rede |
|
|
Interface |
EEE Economia de energia e função Ethernet verde Estatísticas do tráfego portuário, controlo do fluxo IEEE 802.3x (Full-duplex) Exposição do estado do porto, configuração do duplex do porto/taxa da negociação |
|
VLAN |
Configuração VLAN IEEE802.1Q baseada em porta (4K) |
|
Agregação portuária |
Agregação estática |
|
Proteção Loop |
Função proteção Loop |
|
Multicast |
IGMP Snooping v1/v2, máximo 256 grupos multicast Produtos relacionados CONTATO EUAMercado Global |
