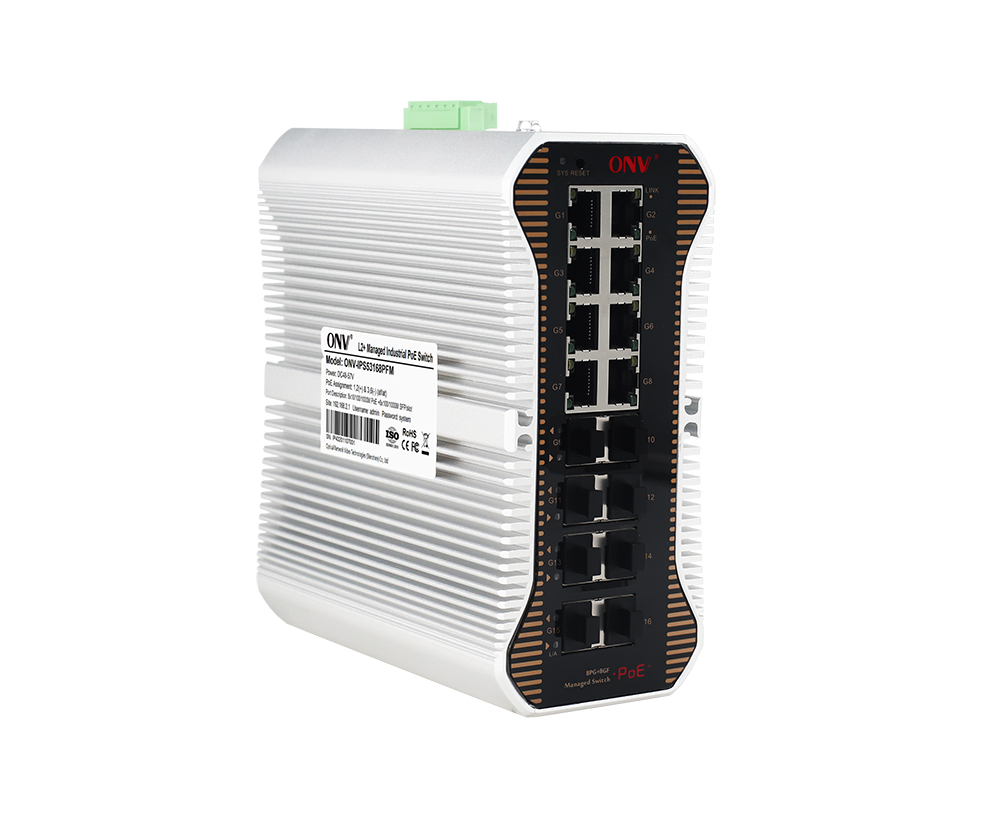

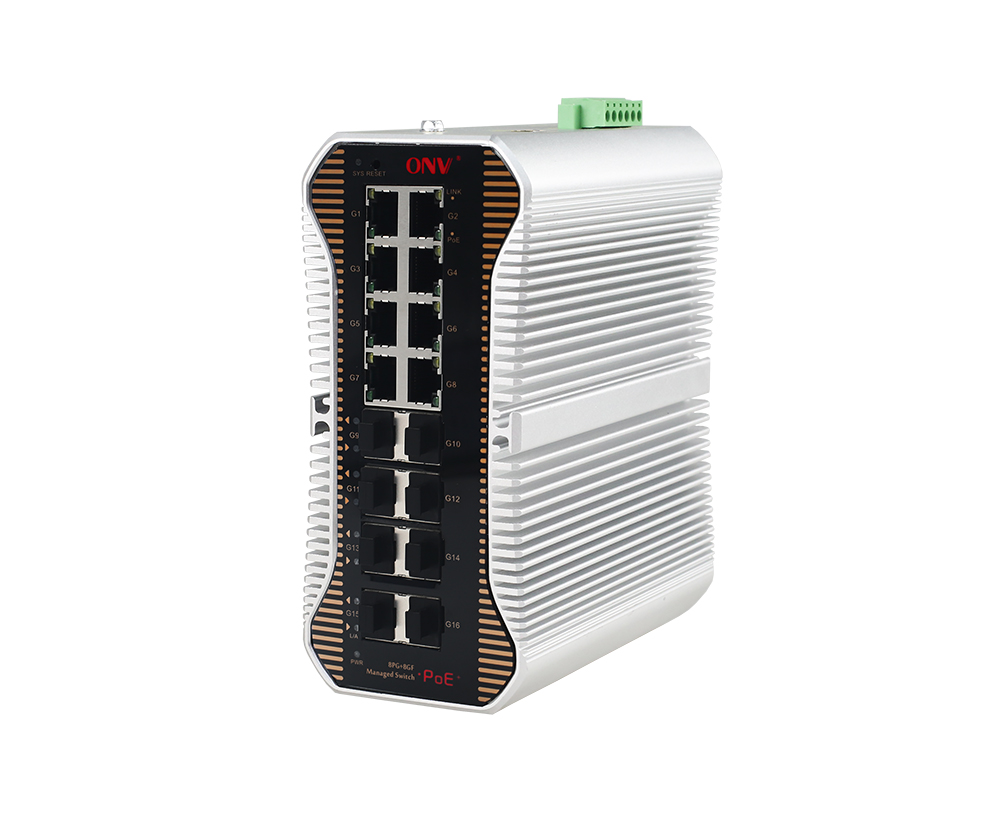

Switch PoE industrial gerenciado L2 Gigabit de 16 portas

Modelo： ONV-IPS53168PFM

L2 gerenciado industrial PoE switch com 8*100/1000M uplink portas de fibra SFP e 8*10/100/1000M portas RJ45. A porta 1-8 pode suportar o padrão IEEE 802.3 af/at PoE. Pode suportar entrada de alimentação redundante DC dupla (conexão terminal Phoenix) e montagem em trilho DIN.

Quero fazer um inquérito para

Síntese
Especificação técnica
Aplicação
Documentos
Produtos relacionados

VISÃO GERAL

O ONV-IPS53168PFM é um switch PoE industrial gerenciado Gigabit desenvolvido independentemente pela ONV. Possui portas de fibra 8*100/1000Base-X SFP e portas RJ45 adaptáveis 8*10/100/1000Base-T. A porta 1-8 pode suportar o padrão IEEE 802.3 af/at PoE e a potência PoE de porta única de até 30W. Como um dispositivo de alimentação PoE, ele pode detectar e reconhecer automaticamente o equipamento receptor de energia que atende ao padrão e fornecer energia através do cabo de rede. Ele pode fornecer energia para equipamentos terminais PoE, como AP sem fio, câmeras IP, telefones VoIP, sensores industriais através de um cabo de rede e atender ao ambiente de rede que precisa de uma fonte de alimentação PoE de alta densidade. É adequado para transporte inteligente, trânsito ferroviário, energia elétrica, mineração, metalurgia e energia verde, cenas industriais, como a construção, estabelecendo uma rede de comunicação econômica e estável.

O ONV-IPS53168PFM tem função de gerenciamento de rede L2 + para suportar gerenciamento IPV4/ IPV6, encaminhamento de rota estática, mecanismo completo de proteção de segurança, política ACL/ QoS completa e funções VLAN ricas para fácil gerenciamento e manutenção. Suporta múltiplos protocolos de rede redundância STP/RSTP/MSTP (<50ms) e (ITU-T G.8032) ERPS (<20ms) para melhorar o backup do link e a confiabilidade da rede. A comunicação pode ser rapidamente restaurada quando uma rede unidirecional falha Garanta a comunicação ininterrupta para aplicativos importantes. De acordo com as necessidades do aplicativo, o gerenciamento de alimentação PoE pode ser realizado através da Web, CLI, SNMP, Telnet etc., e configurações de aplicativos como gerenciamento de portas, gerenciamento de endereços de roteamento, controle de fluxo de porta, divisão VLAN, IGMP e políticas de segurança podem ser realizadas.

CARACTERÍSTICA

Acesso do gigabit, uplink SFP fiber port

◇Apoie a transmissão deobstrução da fio-velocidade.

◇Suporte full-duplex baseado em IEEE802.3x e half-duplex com base emBPressão.

◇Suporta a combinação de portas Gigabit RJ45 e SFP, que permite aos usuários construir redes de forma flexível para atender às necessidades de vários cenários.

Fonte alimentação Smart PoE

◇Gerenciamento de rede PoE, alocação de energia da porta PoE, configuração de prioridade, visualização do status da porta, programação etc.

◇Cumprir com IEEE 802.3 af/at padrão PoE, identificar automaticamente dispositivos PoE para alimentação, e não danificar dispositivos não-PoE.

◇A porta PoE suporta o mecanismo prioritário. Quando a energia restante é insuficiente, a energia da porta de alta prioridade é dada prioridade para evitar a sobrecarga do dispositivo.

◇As portas 8*10/100/1000Base-T RJ45 suportam energia PoE, atendendo aos requisitos de energia PoE de monitoramento de segurança, sistemas de automação industrial, cobertura sem fio e outros cenários.

Capacidade forte do processamento do negócio

◇Suporte ERPS ring network e STP/RSTP/MSTP para eliminar loops de camada 2 e realizar backup de link.

◇Suporte IEEE802.1Q VLAN, os usuários podem flexivelmente dividir VLAN, Voz VLAN e configuração QinQ de acordo com suas necessidades.

◇Suporta agregação estática e dinâmica para aumentar efetivamente a largura de banda do link, realizar balanceamento de carga, backup do link e melhorar a confiabilidade do link.

◇Apoie QoS, baseado em porta, 802.1P-baseado, e DSCP-baseado três modos de prioridade e quatro algoritmos de programação da fila: Equ, SP, WRR, e SP WRR.

◇Apoie o ACL para filtrar pacotes de dados configurando operações e permissões correspondentes do tempo do processamento da regra, e forneça políticas flexíveis do controle de acesso da segurança.

◇Suporte IGMP V1/V2/V3 multicast protocolo, IGMP Snooping atende multi-terminal de alta definição de vigilância por vídeo e vídeo conferência acesso requisitos.

Segurança

◇Suporte porta isolamento e porta transmissão tempestade supressão.

◇Porta MAC IP VLAN quádrupla combinação flexível ligação função.

◇A autenticação 802.1X fornece funções de autenticação para computadores LAN e controla o status de autorização das portas controladas de acordo com os resultados da autenticação.

Estável e confiável

◇CCC, CE, FCC, RoHS.

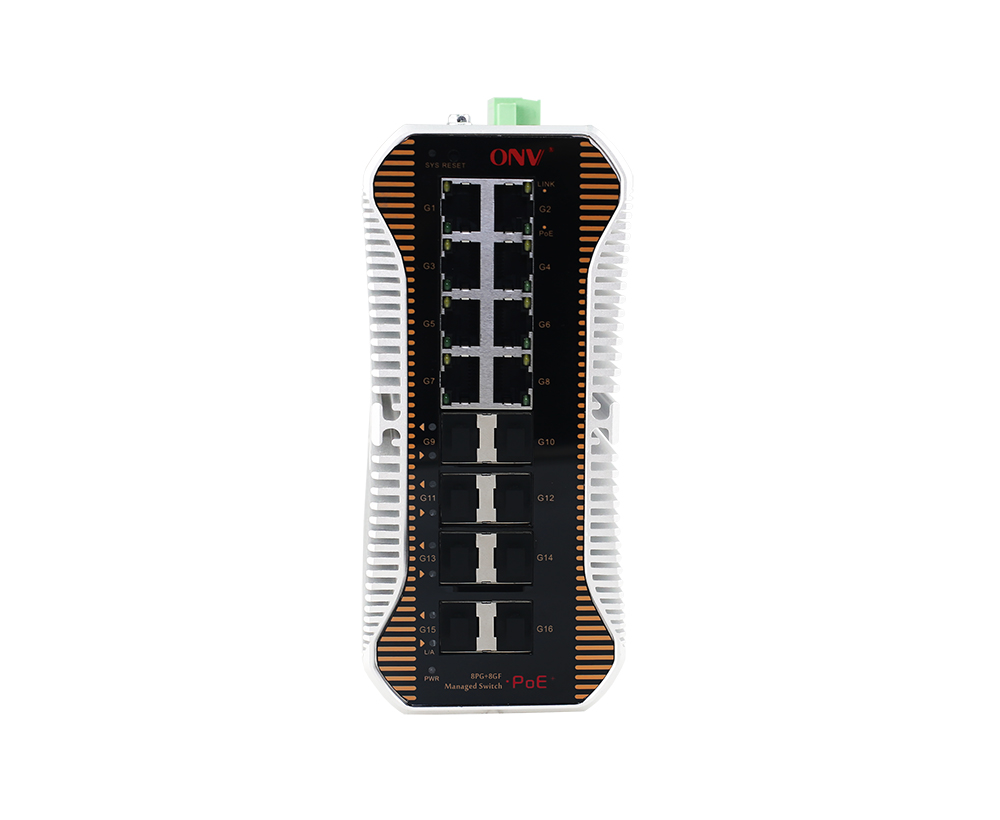

◇O painel de fácil utilização pode mostrar o estado do dispositivo através do indicador LED de PWR, SYS, Link, L/A e PoE.

◇Baixo consumo de energiaAAlojamento da liga do luminum, e dissipação de calor excelente para assegurar a operação estável do interruptor.

Gestão fácil O & M

◇Suporta monitoramento CPU, monitoramento de memória, detecção Ping e detecção do comprimento do cabo.

◇HTTPS, SSLV3, SSHV1/V2 e outros métodos de criptografia são mais seguros no gerenciamento.

◇RMON, log do sistema e estatísticas de tráfego portuário são convenientes para otimização e transformação da rede.

◇O LLDP é conveniente para o sistema de gerenciamento de rede consultar e julgar o status da comunicação do link.

◇Suporta diversos métodos de gerenciamento e manutenção, como gerenciamento de redes Web, linha de comando CLI (Console, Telnet), SNMP (V1/V2/V3), Telnet etc.

INFORMAÇÕES DE ENCOMENDA

Modelo	Descrição	Fonte alimentação recomendada
ONV-IPS53168PFM	L2 + gerenciado industrial PoE switch com 8100/1000M uplink portas de fibra SFP e 810/100/1000M portas RJ45. A porta 1-8 pode suportar o padrão IEEE 802.3 af/at PoE. Pode suportar entrada de alimentação redundante DC dupla (conexão terminal Phoenix) e montagem em trilho DIN.	120W/240W
Nota:O módulo óptico e a fonte de alimentação não estão incluídos e precisam ser comprados.

LISTA DE EMBALAGEM

Lista embalagem	Conteúdo	Quantidade	Unidade
	16-PortoGInterruptor PoE industrial gerenciado igabit	1	Definir
	RJ45-DB9 Cabo adaptador	1	PC
	Guia do usuário	1	PC
	Cartão Garantia e Certificado de Conformidade	1	PC

MÓDULO ÓPTICO

Produto	Modelo	Descrição	Unidade
Módulo óptico 1.25G	2630-G	Módulo ótico industrial de SFP, fibra dupla 850nm do multi-modo 1.25G, distância de transmissão: 550m, relação do LC. Suporta função DDM e hot plugging.	PC
	2632-G	Módulo ótico industrial de SFP, fibra dupla 1310nm do único-modo 1.25G, distância de transmissão: 20km, relação do LC. Suporta função DDM e hot plugging.	PC
	2612-T-G	Módulo ótico industrial de SFP, fibra TX1310nm/ RX1550nm do único-modo 1.25G, distância de transmissão: 20km, relação do LC. Suporta função DDM e hot plugging.	PC
	2613-R-G	Módulo ótico industrial de SFP, fibra TX1550nm/ RX1310nm do único-modo 1.25G, distância de transmissão: 20km, relação do LC. Suporta função DDM e hot plugging.	PC
	2612-T-SC-G	Módulo ótico industrial de SFP, fibra TX1310nm/ RX1550nm do único-modo 1.25G, distância de transmissão: 20km, relação do SC. Suporta função DDM e hot plugging.	PC
	2613-R-SC-G	Módulo ótico industrial de SFP, fibra TX1550nm/ RX1310nm do único-modo 1.25G, distância de transmissão: 20km, relação do SC. Suporta função DDM e hot plugging.	PC

PFORNECIMENTO OWER

Produto

Modelo

Descrição

Unidade

Fonte alimentação industrial trilho DIN 120W

GWS-DP120-48

DIN Rail 120W único conjunto de alimentação de saída

Tensão de entrada AC100V ~ 240V 50-60Hz, 2.3A

Saída Tensão: DC48V, 2.5A

Operação Temperatura: -40 ℃ a + 70 ℃

Alimentação industrial trilho DIN 240W

GWS-DP240-48

DIN Rail 240W único conjunto de alimentação de saída

Tensão de entrada AC100V ~ 240V 50-60Hz, 3.0A

Saída Tensão: DC48V, 5.0A

Operação Temperatura: -40 ℃ a + 70 ℃

ESPECIFICAÇÃO TÉCNICA

Modelo	ONV-IPS53168PFM
Características Interface
FixoPOrt	Energia falha alarme interruptor porto (FAULT) 1 * porto do console RS232 (115200, N, 8,1) 810/100/1000Base-T PoE portas (dados/potência) 8100/1000Base-X uplink SFP fibra portas (dados) 2 * DC48-57V portas de entrada (suporte a conexão reversa)
Porta Ethernet	O porto 1-8 pode apoiar a auto-detecção 10/100/1000Base-T(X), completamente/half-duplex MDI/ MDI-X auto-adaptação
Transmissão par trançado	10BASE-T: Cat3,4,5 UTP (≤ 100 metros) 100BASE-TX: Cat5 ou UTP posterior (≤ 100 metros) 1000BASE-T: Cat5e/6 ou posterior UTP (≤ 100 metros)
Porto fibra óptica	Interface de fibra óptica Gigabit, módulo óptico correspondente padrão (opcional modo único/multi-modo, fibra única/módulo óptico de fibra dupla. LC)
Expansão Porto Fibra Óptica	Turbo overclocking 2.5G expansão módulo óptico e anel rede
Cabo óptico/distância	Multi-modo: 850nm/ 0-550m, Único-modo: 1310nm/ 0-40km, 1550nm/ 0-120km.
Parâmetro do chip
Tipo Gerenciamento Rede	L2
Protocolo Rede	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x
Modo Encaminhamento	Armazenar e Encaminhar (CheioWIraSMijou)
Capacidade do interruptor	128Gbps (sem bloqueio)
Encaminhamento Taxa @ 64byte	23,81 Mpps
CPU	800MHz
DRAM	1G
FLASH	128M
MAC	16K
Memória Buffer	12M
Quadro Jumbo	12K
Indicador LED	Sistema: SYS (verde), Rede: Link (amarelo), PoE: PoE (verde), Porta de fibra: L/A (verde)
Redefinir interruptor	Sim, pressione e segure o interruptor por 10 segundos e solte-o para restaurar as configurações de fábrica
PoE & Alimentação
Porto PoE	Porta 1-8
Gestão PoE	Exposição do poder da carga do porto PoE do tempo real, saída do porto PoE de ligar/desligar, trabalho do PoE e programação do tempo
Pin alimentação	1/2( ) 3/6 (-)
Máximo Poder Por Porta	30W, IEEE 802.3 af/a
Consumo Energia	Aguardem<13W, FUll lOad af<120W, a <240W
Entrada Tensão/Interface	DC48-57V, 6P terminal Phoenix industrial, suporte a proteção anti-reversa.
Alimentação	Não, 48V/120W opcional ou 48V/240W fonte de alimentação industrial
Parâmetro físico
Operação Temp/Umidade	-40#+75°CPor exemplo,5%#90% RH NSobre condensação
Temp/umidade do armazenamento	-40#+80°CPor exemplo,5%#RH 95% NSobre condensação
Dimensão(L * A * A)	16615075 milímetros
Peso líquido/bruto	1,8Quilograma/2.1Quilograma

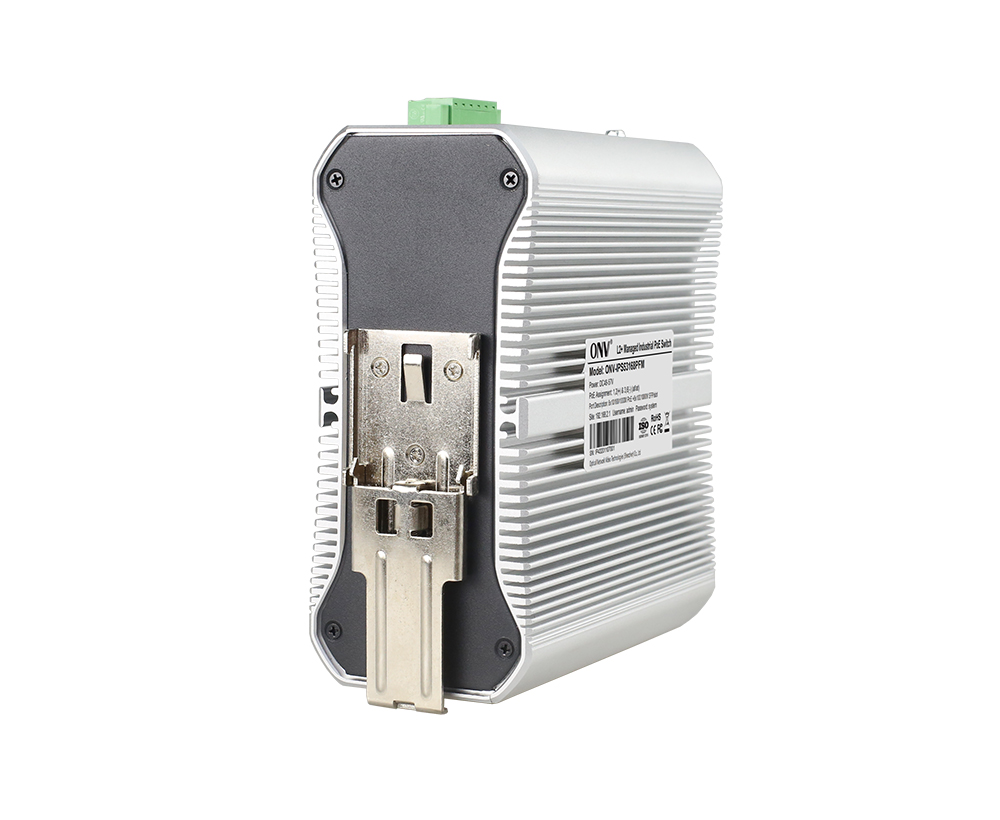

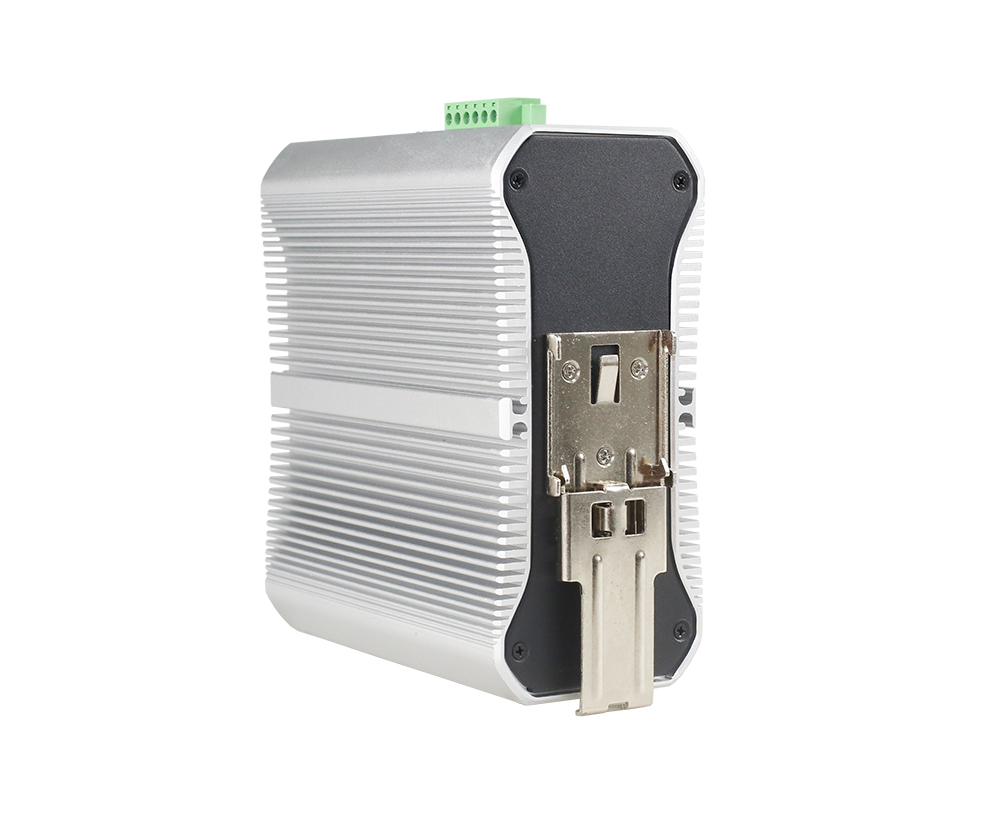

Instalação	Desktop, 35 milímetrosDINRCauda
Certificação & garantia
Proteção contra raios	IEC61000-4-3 (RS):10 V/m (80-1000MHz) FCC Parte 15/CISPR22 (EN55022): Classe A IEC61000-6-2 (Padrão Industrial Comum) IEC61000-4-9 (campo magnético pulsado): 1000A/m IEC61000-4-10 (oscilação amortecida): 30A/m 1MHz IEC61000-4-12/18 (Shockwave): CM2.5kV, DM1kV Proteção nível: IP40, Proteção contra raios: 6KV 8/20us IEC61000-4-4(EFT): Cabo de alimentação: ± 4kV, cabo de dados: ± 2kV IEC61000-4-16 (transmissão de modo comum): 30V, 300V, 1s IEC61000-4-2 (ESD): ± 8kV contato descarga, ± 15kV ar descarga IEC61000-4-6 (transmissão de radiofrequência): 10V(150kHz ~ 80MHz) IEC61000-4-8 (campo magnético da frequência do poder): 100A/m, 1000A/m, 1s-3s IEC61000-4-5 (Surge): Cabo de alimentação: CM ± 4kV/ DM ± 2kV, cabo de dados: ± 4kV
Propriedades mecânicas	IEC60068-2-6 (Anti Vibração), IEC60068-2-27 (Anti Choque), IEC60068-2-32 (Queda Livre)
Certificação	Marca CE, anúncio publicitário, CE/LVD EN62368-1, FCC peça 15 classe A, RoHS
Garantia	5 anos, manutenção vitalícia.
Recurso Gerenciamento Rede
Interface	Gestão do fluxo em tempo real do porto (intervalo do fluxo) Transmitir supressão tempestade com base na taxa portuária Diagnóstico digital do tempo real do módulo DDMI do porto ótico SFP Configuração e status do porto EEE Green Ethernet Energy-Saving IEEE802.3x fluem control (Full duplex), porta exceção proteção mecanismo Limite a taxa de tráfego de pacotes de entrada e saída, com mini granularidade de 16Kbps e máximo de 1Gbps
L3 Característica	Protocolo ARP max 1024 entradas Roteamento estático/roteamento padrão max 128 entradas L2 rede gestão, IPV4/IPV6 dupla pilha gestão Roteamento e encaminhamento L3 e comunicação entre diferentes segmentos de rede e diferentes VLAN
VLAN	VLAN baseado no MAC, VLAN baseado no protocolo Configuração de porta de acesso, tronco, híbrido. Protocolo VLAN GVRP (4K) VLAN baseado na porta, IEEE802.1q, Voz VLAN, configuração QinQ
PortoAAgregação	LACP, agregação estática, Max 8 grupos de agregação e max 8 portas por grupo.
Spanning Tree	STP BPDU Guard, filtragem BPDU e encaminhamento BPDU STP(IEEE802.1d),RSTP(IEEE802.1w),MSTP(IEEE802.1)
ERPS Ring Network	ERPS, tempo de recuperação inferior a 20ms, ITU-T G.8032
Multicast	Multicast VLAN, logout rápido do usuário, MVR (Multicast VLAN Registration) MLD Snooping, IGMP Snooping v1/v2/v3 e 1024 grupos multicast no máximo
Espelhamento	Espelhamento bidirecional do tráfego para portas básicas Espelhamento de um para vários, suporta até 4 sessões de portas
QoS	Limitação de taxa baseada em fluxo, redirecionamento baseado em fluxo Algoritmo Agendamento Fila (SP, WRR, SP WRR) Filtragem de pacotes baseada em fluxo, filas 8 * Output de cada porta 802.1p/ DSCP mapeamento prioridade, Diff-Serv QoS, Priority Mark/Observação
LCA	Distribuição ACL baseada na porta e VLAN L2-L4 função de filtragem de pacotes, combinando a primeira mensagem de 80 bytes e fornece definições ACL baseadas no endereço MAC de origem, endereço MAC de destino, endereço IP de origem, endereço IP de destino, tipo de protocolo IP, porta TCP/UDP, faixa de portas TCP/UDP, VLAN, etc.
Segurança	Autenticação IEEE802.1X baseada porta SSL garante a transmissão dos dados Porto isolamento, mensagem ARP velocidade limite função Função obrigatória do quadrilátero de portas do MAC VLAN do IP
