Interruptor PoE industrial de 6 portas 2.5G

Modelo： ONV-IPS57064PF

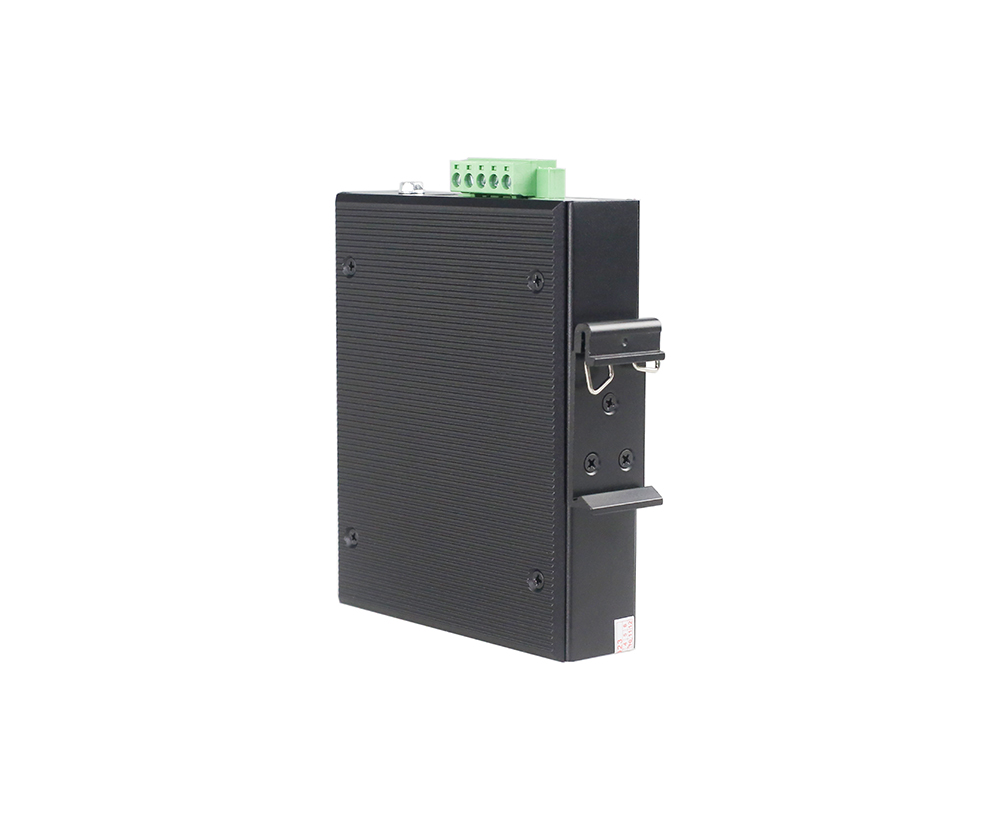

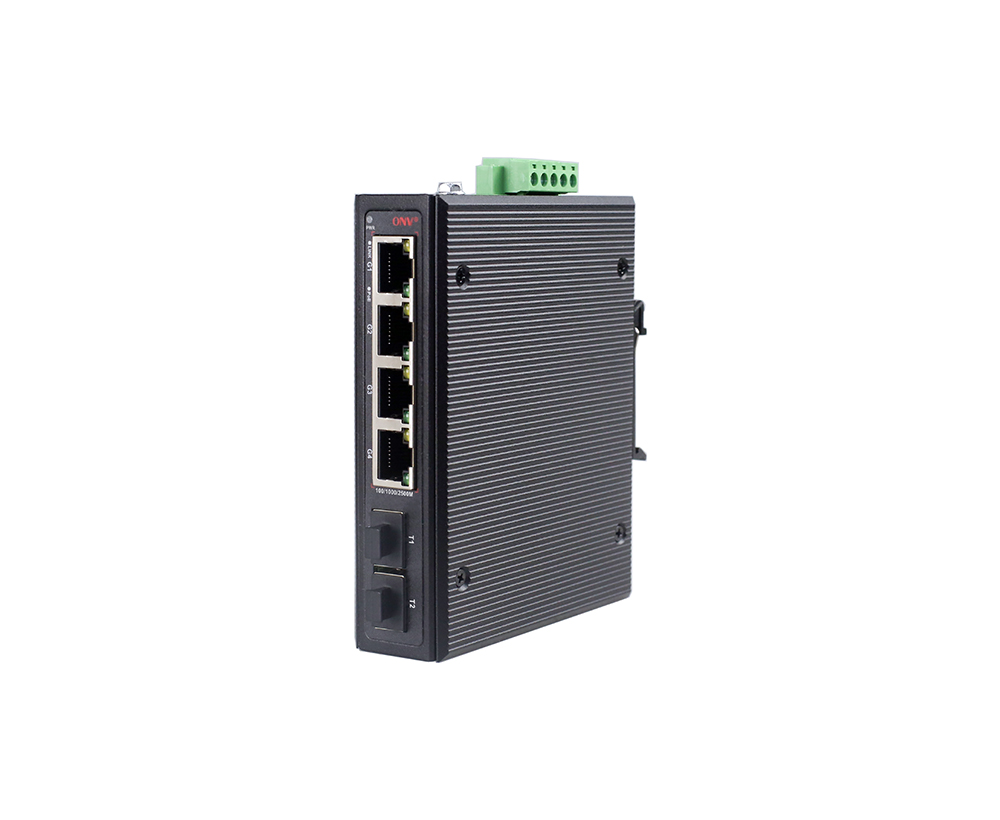

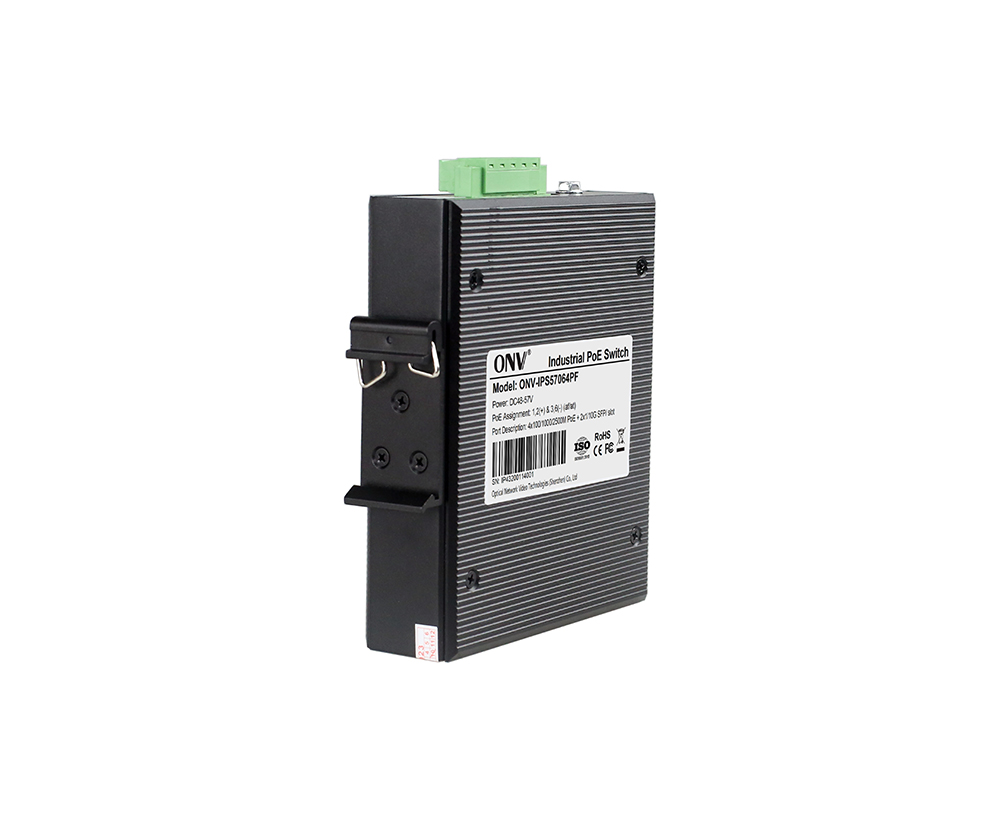

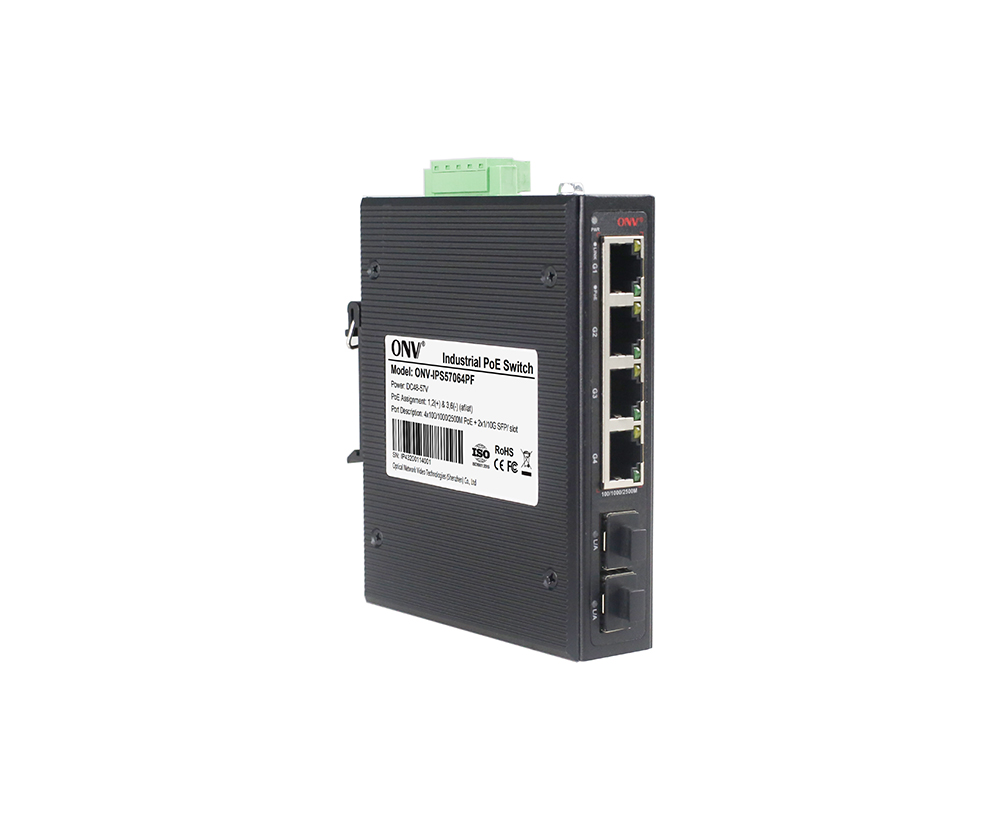

Interruptor PoE industrial não gerenciado com 4*10/100/1000/2500M portas RJ45 e 2*1/2.5/10G uplink portas de fibra SFP. A porta 1-4 pode suportar o padrão IEEE 802.3 af/at PoE. Pode suportar entrada de alimentação redundante DC dupla (conexão terminal Phoenix) e montagem em trilho DIN.

Quero fazer um inquérito para

Síntese
Especificação técnica
Aplicação
Documentos
Produtos relacionados

VISÃO GERAL

O ONV-IPS57064PF é um interruptor PoE industrial 2.5G desenvolvido independentemente pela ONV. Possui portas RJ45 adaptáveis 4*10/100/1000/2500Base-T e 2*1/2.5/10G uplink portas SFP + fiber. Porta 1-4Pode suportar o padrão IEEE 802.3 af/at PoE e a potência PoE de porta única de até 30W. Como um dispositivo de alimentação PoE, ele pode detectar e reconhecer automaticamente o equipamento receptor de energia que atende ao padrão e fornecer energia através do cabo de rede. Ele pode fornecer energia para equipamentos terminais PoE, como AP sem fio, câmeras IP, telefones VoIP e sensores industriais através de um cabo de rede. Ele também atende ao ambiente de rede que precisa de alimentação PoE de alta densidade. É adequado para transporte inteligente, trânsito ferroviário, energia elétrica, mineração, metalurgia, energia verde e cenas industriais, como construção, estabelecendo uma rede de comunicação econômica e estável. Modo não gerenciado, plug and play, sem configuração, fácil de usar.

CARACTERÍSTICA

Acesso 2.5G, uplink porto da fibra 1/2.5/10G SFP +

◇Apoie a transmissão deobstrução da fio-velocidade.

◇Suporte full-duplex baseado em IEEE802.3x e half-duplex com base emBPressão.

◇Suporte 2.5G porta RJ45 e 1/2.5/10G SFP + fibra porto combinação, que permite aos usuários de forma flexível construir redes para atender às necessidades de vários cenários.

Fonte alimentação Smart PoE

◇Cumprir com IEEE 802.3 af/at padrão PoE, identificar automaticamente dispositivos PoE para alimentação, e não danificar dispositivos não-PoE.

◇A porta PoE suporta o mecanismo prioritário. Quando a energia restante é insuficiente, a energia da porta de alta prioridade é dada prioridade para evitar a sobrecarga do dispositivo.

◇As portas 4*10/100/1000/2500Base-T RJ45 suportam energia PoE, atendendo aos requisitos de energia PoE de monitoramento de segurança, sistemas de automação industrial, cobertura sem fio e outros cenários.

Estável e confiável

◇CCC, CE, FCC, RoHS.

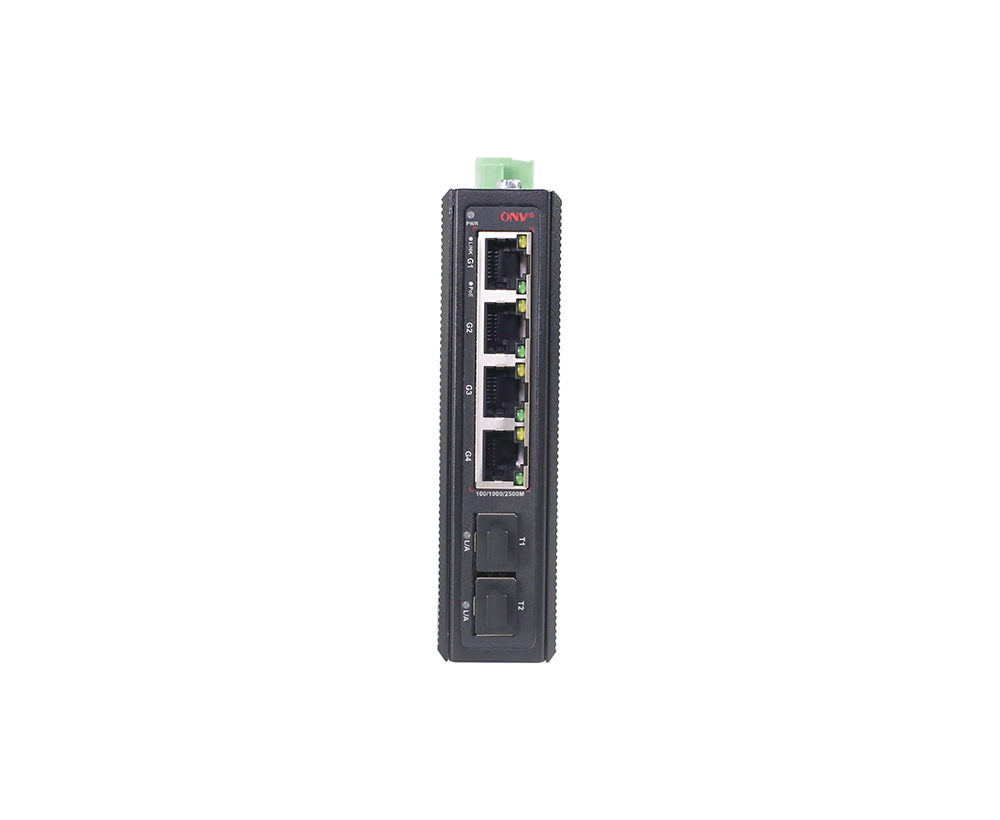

◇O painel amigável pode mostrar o status do dispositivo através do indicador LED de PWR,Link, L/A, e PoE.

◇Baixo consumo de energia, carcaça de liga de alumínio e excelente dissipação de calor para garantir a operação estável do interruptor.

INFORMAÇÕES DE ENCOMENDA

Modelo	Descrição	Fonte alimentação recomendada
ONV-IPS57064PF	Interruptor PoE industrial não gerenciado com 410/100/1000/2500M portas RJ45 e 21/2.5/10G uplink portas SFP + fibra. A porta 1-4 pode suportar o padrão IEEE 802.3 af/at PoE. Pode suportar entrada de alimentação redundante DC dupla (conexão terminal Phoenix) e montagem em trilho DIN.	60W/120W
Nota:A fonte de alimentação e o módulo óptico não estão incluídos e precisam ser comprados.

LISTA DE EMBALAGEM

Lista embalagem	Conteúdo	Quantidade	Unidade
	Interruptor PoE industrial de 6 portas 2.5G	1	Definir
	Guia do usuário	1	PC
	Cartão Garantia e Certificado de Conformidade	1	PC

MÓDULO ÓPTICO

Produto	Modelo	Descrição	Unidade
1,25GMódulo Ótico	2630-G	Módulo óptico industrial SFP, fibra dupla 850nm multimodo 1.25G, distância de transmissão: 550m, interface LC, suporta função DDM e hot plugging.	PC
	2632-G	Módulo ótico industrial de SFP, fibra dupla 1310nm do único-modo 1.25G, distância de transmissão: 20km, relação do LC, apoia a função do DDM e a obstrução quente.	PC
	2612-T-G	O módulo ótico industrial de SFP, fibra TX1310nm/ RX1550nm do único-modo 1.25G, distância de transmissão: 20km, relação do LC, apoia a função do DDM e a obstrução quente.	PC
	2613-R-G	O módulo ótico industrial de SFP, fibra TX1550nm/ RX1310nm do único-modo 1.25G, distância de transmissão: 20km, relação do LC, apoia a função do DDM e a obstrução quente.	PC
	2612-T-G-SC	Módulo ótico industrial de SFP, fibra TX1310nm/ RX1550nm do único-modo 1.25G, distância de transmissão: 20km, relação do SC, apoia a função do DDM e a obstrução quente.	PC
	RG-2613-SC	O módulo ótico industrial de SFP, fibra TX1550nm/ RX1310nm do único-modo 1.25G, distância de transmissão: 20km, relação do SC, apoia a função do DDM e a obstrução quente.	PC
10GMódulo Ótico	6630-G	Módulo óptico industrial SFP, fibra dupla multimodo 10G 850nm, distância de transmissão: 300m, interface LC, suporta função DDM e hot plugging.	PC
	7832-G	Módulo óptico industrial SFP +, fibra dupla 1310nm de modo único 10G, distância de transmissão: 20km, interface LC, suporta função DDM e hot plugging.	PC
	7832-33-G	Módulo ótico industrial de SFP +, fibra TX1330nm/ RX1270nm do único-modo 10G, distância de transmissão: 20km, relação do LC, apoia a função do DDM e a obstrução quente.	PC
	7832-27-G	Módulo ótico industrial de SFP +, única fibra TX1270nm/ RX1330nm do único-modo 10G, distância de transmissão: 20km, relação do LC, apoia a função do DDM e a obstrução quente.	PC

PFORNECIMENTO OWER

Produto

Modelo

Descrição

Unidade

Alimentação industrial trilho DIN 60W

GWS-DP60-48

DIN Rail 60W único conjunto de alimentação de saída

Tensão de entrada: AC100V ~ 240V 50-60Hz, 1.0A

Saída Tensão: DC48V, 1.25A

Operação Temperatura: -40 ℃ a + 70 ℃

Fonte alimentação industrial trilho DIN 120W

GWS-DP120-48

DIN Rail 120W único conjunto de alimentação de saída

Tensão de entrada AC100V ~ 240V 50-60Hz, 2.3A

Saída Tensão: DC48V, 2.5A

Operação Temperatura: -40 ℃ a + 70 ℃

ESPECIFICAÇÃO TÉCNICA

Modelo	ONV-IPS57064PF
Características Interface
Porto Fixo	21/2.5/10G uplink SFP fibra portos (dados) 410/100/1000/2500Base-T PoE portas (dados/potência) 2 portas de alimentação DC V, redundantes em V (terminal Phoenix industrial 5P)
Porta Ethernet	Porto 1-4 pode suportar 10/100/1000/2500Base-T auto-detecção, full/ half-duplex MDI/ MDI-X auto-adaptação
Transmissão par trançado	10BASE-T: Cat3,4,5 UTP (≤ 100 metros) 100BASE-TX: Cat5 ou UTP posterior (≤ 100 metros) 1000BASE-T: Cat5e ou UTP posterior (≤ 100 metros) 2500BASE-T: Cat6a ou UTP posterior (≤ 100 metros)
Porto fibra óptica	1/10G SFP porta de fibra óptica, padrão não incluem módulo óptico (opcional monomodo/multi-modo, fibra única/módulo óptico de fibra dupla. LC)
Cabo óptico/distância	Multi-modo: 850nm/ 0-550m, 850nm/ 0-300m (10G), Único-modo: 1310nm/ 0-40km, 1550nm/ 0-120km
Parâmetro do chip
Protocolo Rede	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3bz 2.5GBase-T, IEEE 802.3ae 10GIEEE SR/2.3x
Modo Encaminhamento	Armazenar e avançar (velocidade completa do fio)
Capacidade do interruptor	60Gbps (sem bloqueio)
Encaminhamento Taxa @ 64byte	44,64 Mpps
MAC	4K
Memória Buffer	4M
Quadro Jumbo	12K
Indicador LED	Alimentação: PWR (verde), Rede: Link (amarelo), PoE: PoE (verde), Porta de fibra: L/A (verde)
PoE & Alimentação
Porto PoE	Porta 1-4
Pin alimentação	1/2( )3/6 (-)
Poder máximo pelo porto	30W, IEEE 802.3 af/às
Consumo Energia	Em espera <5W, Carga máxima af<60W, a <120W
Entrada Tensão/Interface	DC48-57V, terminal industrial Phoenix 5P, suporte a proteção anti-reversa.
Alimentação	Não, 48V/60W opcional ou 48V/120W fonte de alimentação industrial
Parâmetro físico
Operação Temp/Umidade	-40 ~ + 75 °C, 5% ~ 90% RH Sem condensação
Temp/umidade do armazenamento	-40 ~ + 85 °C, 5% ~ 95% RH Sem condensação
Dimensão (L * W * H)	11910030 milímetros
Peso líquido/bruto	0,4 kg/0,5 kg
Instalação	Desktop, trilho 35mm DIN
Certificação & garantia
Proteção contra raios	IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz) FCC Parte 15/CISPR22 (EN55022): Classe A IEC61000-6-2 (Padrão Industrial Comum) IEC61000-4-9 (campo magnético pulsado): 1000A/m IEC61000-4-10 (oscilação amortecida): 30A/m 1MHz IEC61000-4-12/18 (Shockwave): CM2.5kV, DM1kV Proteção nível: IP40, Proteção contra raios: 6KV 8/20us IEC61000-4-4(EFT): Cabo de alimentação: ± 4kV, cabo de dados: ± 2kV IEC61000-4-16 (transmissão de modo comum): 30V, 300V, 1s IEC61000-4-2 (ESD): ± 8kV contato descarga, ± 15kV ar descarga IEC61000-4-6 (transmissão de radiofrequência): 10V(150kHz ~ 80MHz) IEC61000-4-8 (campo magnético da frequência do poder): 100A/m, 1000A/m, 1s-3s IEC61000-4-5 (Surge): Cabo de alimentação: CM ± 4kV/ DM ± 2kV, cabo de dados: ± 4kV
Propriedades mecânicas	IEC60068-2-6 (Anti Vibração), IEC60068-2-27 (Anti Choque), IEC60068-2-32 (Queda Livre)
Certificação	Marca CE, anúncio publicitário, CE/LVD EN62368-1, FCC peça 15 classe A, RoHS
Garantia	5 anos, manutenção vitalícia.
