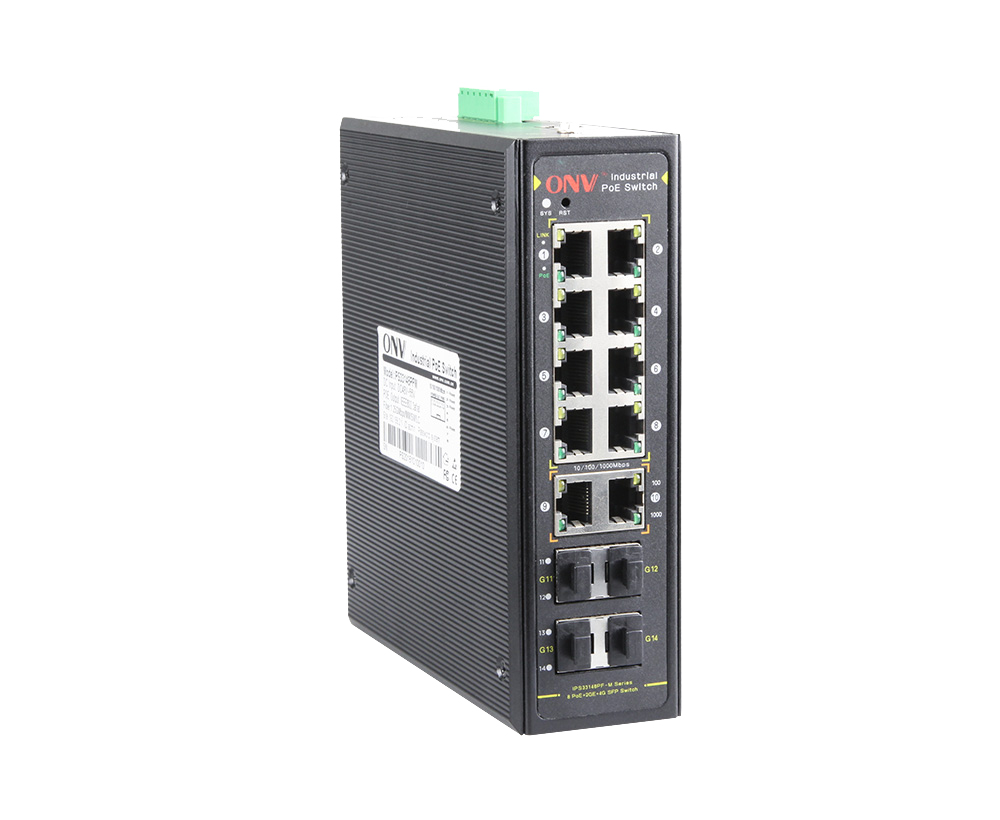

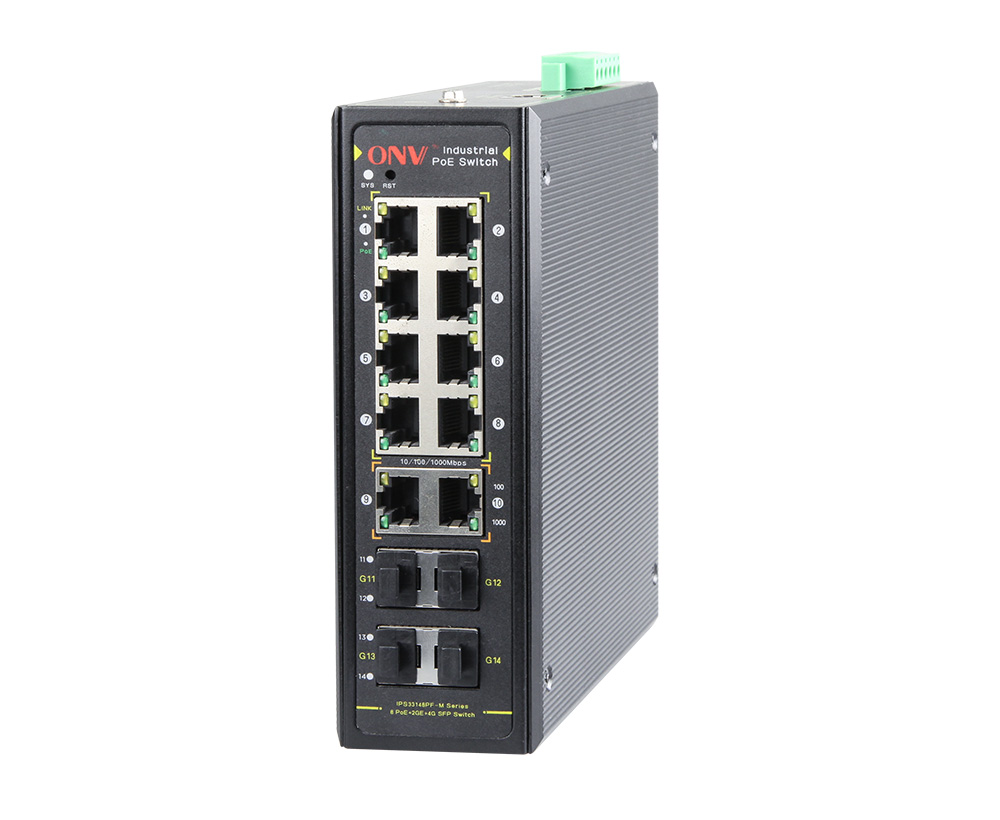

OONV-IPS33148PFM-BMÉ um switch PoE industrial gerenciado Gigabit desenvolvido independentemente pela ONV. ÉTemSFP 4*100/1000Base-XFibraPortosE10*10/100/1000Base-T adaptável RJ45 portas. Porta 1-8Pode suportar o padrão IEEE 802.3 af/at PoE e a potência PoE de porta única de até 30W. Como um dispositivo de alimentação PoE, ele pode detectar e reconhecer automaticamente dispositivos compatíveis com energia que atendem ao padrão e fornecem energia através do cabo de rede. Ele pode fornecer energia para equipamentos terminais PoE, como AP sem fio, câmera IP, VoIP e sensores industriais através do cabo de rede, e atender ao ambiente de rede que precisa de uma fonte de alimentação PoE de alta densidade. É adequado para transporte inteligente, trânsito ferroviário, indústria de energia, mineração, petróleo e cenas industriais, como transporte marítimo, metalurgia e construção de energia verde, formando uma rede de comunicação econômica, estável e confiável.
OONV-IPS33148PFM-BM temA função de gerenciamento de rede L2, suporta gerenciamento IPV4/ IPV6, encaminhamento de rota estática, mecanismo de proteção de segurança, política ACL/QoS e VLAN e é fácil de gerenciar e manter. Suporta vários protocolos de redundância STP/RSTP/MSTP(<50ms) e ERPS (ITU-T G.8032) (<20ms) para melhorar o backup do link e a confiabilidade da rede. Quando uma rede unidirecional falha, a comunicação pode ser rapidamente restaurada para garantir comunicação ininterrupta importante para aplicativos. De acordo com os requisitos reais do aplicativo, você pode configurar vários serviços de aplicativos, como gerenciamento de energia PoE, controle de tráfego de porta, divisão VLAN e SNMP por meio do modo de gerenciamento da rede Web.
CARACTERÍSTICA
Acesso Gigabit
◇Apoie a transmissão deobstrução da fio-velocidade.
◇Suporte full-duplex baseado em IEEE802.3x e half-duplex baseado em contrapressão.
◇Suporte GigabitRJ45Porto e SFPFibraCombinação de portas, que permite aos usuários criar redes de forma flexível para atender às necessidades de vários cenários.
InteligenteAlimentação PoE
◇Gerenciamento de rede PoE, alocação de energia da porta PoE, configuração de prioridade, visualização do status da porta, programação etc.
◇Cumprir com IEEE 802.3 af/no padrão PoE, Identifique automaticamente dispositivos PoE para a fonte de alimentação e não danifique dispositivos não-PoE.
◇Porta PoE suporte prioridade. Quando a energia restante é insuficiente, a prioridade é dada para garantir o fornecimento de energia de portas de alta prioridade para evitar sobrecarga do equipamento.
◇As portas 8*10/100/1000Base-T RJ45 suportam energia PoE, atendendo aos requisitos de energia PoE de monitoramento de segurança, sistemas de automação industrial, cobertura sem fio e outros cenários.
Forte negócio processando capacidade
◇Suporte ERPS ring network e STP/RSTP/MSTP para eliminar loops de camada 2 e realizar backup de link.
◇Suporte IEEE802.1Q VLANPor exemplo,Os usuários podem dividir flexivelmente a configuração VLAN, Voice VLAN e QinQ de acordo com suas necessidades.
◇Suporte estáticoE agregação dinâmica para aumentar efetivamente a largura de banda do link, realizar balanceamento de carga, backup do link e melhorar a confiabilidade do link.
◇Apoie QoS, porta-baseado, 802.1P-baseado e DSCP-baseado três modos da prioridade e quatro algoritmos de programação da fila: Equ, SP, WRR, e SP WRR.
◇Apoie o ACL para filtrar pacotes de dados configurando operações e permissões correspondentes do tempo do processamento da regra, e forneça políticas flexíveis do controle de acesso da segurança.
◇Suporte IGMP V1/V2/V3 multicast protocolo, IGMP Snooping atende multi-terminal de alta definição de vigilância por vídeo e vídeo conferência acesso requisitos.
Segurança
◇Porto isolamento e tempestade controle.
◇Porta MAC IP VLAN quádrupla combinação flexível ligação função.
◇A autenticação 802.1X fornece funções de autenticação para computadores LAN e controla o status de autorização das portas controladas de acordo com os resultados da autenticação.
Estável e confiável
◇CCC, CE, FCC, RoHS.
◇O painel de fácil utilizaçãoPode mostrar o status do dispositivo através do indicador LED de PWR,SYS, Ligação,L/A,EPoE.
◇Baixo consumo de energia, carcaça de liga de alumínio e excelente dissipação de calor para garantir a operação estável do interruptor.
Gestão fácil O & M
◇CPU monitoramento, memória monitoramento, detecção Ping,EDetecção do cabo.
◇HTTPS, SSLV3, SSH V1/V2Por exemplo,Outros métodos de criptografia tornam o gerenciamento mais seguro.
◇RMON, logs do sistema e estatísticas de tráfego portuário facilitam a otimização e transformação da rede.
◇O LLDP facilita o sistema de gerenciamento de rede para consultar e determinar o status de comunicação do link.
◇Gerenciamento de rede Web, CLI (Console, Telnet), SNMP (V1/V2/V3), Telnet e outros métodos diversificados de gerenciamento e manutenção.

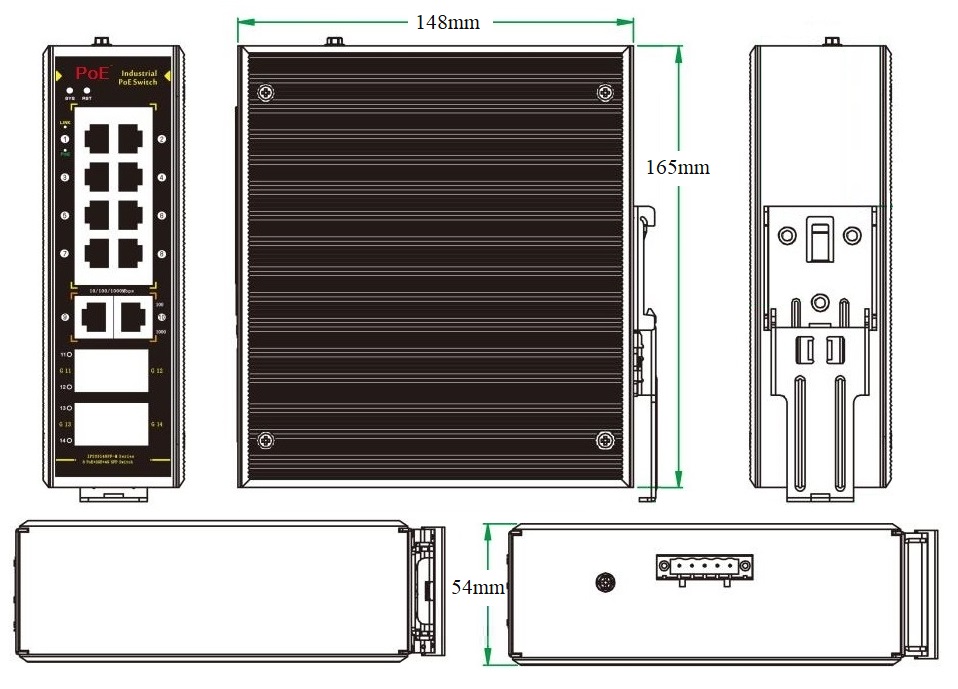

DIMENSÃO
INFORMAÇÕES DE ENCOMENDA
|
Modelo |
Descrição |
Fonte alimentação recomendada |
|
ONV-IPS33148PFM-BM |
L2 gerenciado industrial PoE switch com 4*100/1000M uplink SFPFibraPortosE10*10/100/1000M portas RJ45.Porta 1-8Pode suportar IEEE 802.3 af/no padrão PoE. Pode suportar entrada de alimentação redundante DC dupla (conexão terminal Phoenix) e montagem em trilho DIN. |
120W/240W |
|
Nota:O módulo óptico e a fonte de alimentação não estão incluídos e precisam ser comprados. |
||
LISTA DE EMBALAGEM
|
Lista embalagem |
Conteúdo |
Quantidade |
Unidade |
|
14-Porta Gigabit gerenciado industrial PoE switch |
1 |
Definir |
|
|
Adaptador RJ45-DB9CCapaz |
1 |
PC |
|
|
Guia do usuário |
1 |
PC |
|
|
Cartão Garantia e Certificado de Conformidade |
1 |
PC |
MÓDULO ÓPTICO
|
Produto |
Modelo |
Descrição |
Unidade |
|
Módulo óptico 1.25G |
2630-G |
Módulo ótico industrial de SFP, fibra dupla 850nm do multi-modo 1.25G, distância de transmissão: 550m, relação do LC. Suporte a função DDM e hot plugging. |
PC |
|
2632-G |
Módulo ótico industrial de SFP, fibra dupla 1310nm do único-modo 1.25G, distância de transmissão: 20km, relação do LC. Suporte a função DDM e hot plugging. |
PC |
|
|
2612-T-G |
Módulo ótico industrial de SFP, fibra TX1310nm/ RX1550nm do único-modo 1.25G, distância de transmissão: 20km, relação do LC. Função do apoio DDM e obstrução quente. |
PC |
|
|
2613-R-G |
Módulo ótico industrial de SFP, fibra TX1550nm/ RX1310nm do único-modo 1.25G, distância de transmissão: 20km, relação do LC. Função do apoio DDM e obstrução quente. |
PC |
|
|
2612-T-G-SC |
Módulo ótico industrial de SFP, fibra TX1310nm/ RX1550nm do único-modo 1.25G, distância de transmissão: 20km, relação do SC. Função do apoio DDM e obstrução quente. |
PC |
|
|
RG-2613-SC |
Módulo ótico industrial de SFP, fibra TX1550nm/ RX1310nm do único-modo 1.25G, distância de transmissão: 20km, relação do SC. Função do apoio DDM e obstrução quente. |
PC |
|
|
Módulo Potência |
2633 |
1.25G SFP módulo óptico transferências para 10/100/1000M porta RJ45. |
PC |
PFORNECIMENTO OWER
|
Produto |
Modelo |
Descrição |
Unidade |
|
Fonte alimentação industrial trilho DIN 120W |
GWS-DP120-48 |
DIN Rail 120W único conjunto de alimentação de saída Tensão de entrada AC100V ~ 240V 50-60Hz, 2.3A Saída Tensão: DC48V, 2.5A Operação Temperatura: -40 ℃ a 70 ℃ |
PC |
|
Alimentação industrial trilho DIN 240W |
GWS-DP240-48 |
DIN Rail 240W único conjunto de alimentação de saída Tensão de entrada AC100V ~ 240V 50-60Hz, 3.0A Saída Tensão: DC48V, 5.0A Operação Temperatura: -40 ℃ a 70 ℃ |
PC |
PRODUTO RELACIONADO
|
Modelo |
Descrição |
|
ONV-IPS33064GFP |
L2 gerenciado industrial PoE switch com 4*10/100/1000M portas RJ45 e 2*100/1000M uplink portas de fibra SFP. A porta 1-4 pode suportar o padrão IEEE 802.3 af/at PoE. Pode suportar entrada de alimentação redundante DC dupla (conexão terminal Phoenix) e montagem em trilho DIN. |
|
ONV-IPS33084GFP |
L2 gerenciado industrial PoE switch com 4*10/100/1000M portas RJ45 e 4*100/1000M uplink portas de fibra SFP. A porta 1-4 pode suportar o padrão IEEE 802.3 af/at PoE. Pode suportar entrada de alimentação redundante DC dupla (conexão terminal Phoenix) e montagem em trilho DIN. |
|
ONV-IPS33108PFM |
Interruptor PoE industrial gerenciado L2 com portas RJ45 8*10/100/1000M e portas de fibra SFP 2*100/1000M. A porta 1-8 pode suportar o padrão IEEE 802.3 af/at PoE. Pode suportar entrada de alimentação redundante DC dupla (conexão terminal Phoenix) e montagem em trilho DIN. |
|
ONV-IPS33168GFP |
L2 gerenciado industrial PoE switch com 8*10/100/1000M portas RJ45 e 8*100/1000M uplink portas de fibra SFP. A porta 1-8 pode suportar o padrão IEEE 802.3 af/at PoE. Pode suportar entrada de alimentação redundante DC dupla (conexão terminal Phoenix) e montagem em trilho DIN. |
ESPECIFICAÇÃO TÉCNICA
|
Modelo |
ONV-IPS33148PFM-BM |
|
Características Interface |
|
|
Porto Fixo |
Desligue o porto do interruptor do alarme (FALHA) 1 * porto do console RS232 (115200, N, 8,1) 4*100/1000Base-X uplink portos SFP (dados) 2*10/100/1000Base-T uplink portos RJ45 (dados) 8*10/100/1000Base-T PoE portas (dados/potência) 2 set V , V redundante porta de alimentação DC (6P terminal Phoenix industrial) |
|
Porta Ethernet |
O porto 1-10 pode apoiar a auto-detecção 10/100/1000Base-T, completamente/half duplex MDI/ MDI-X auto-adaptação |
|
Transmissão par trançado |
10BASE-T: Cat3,4,5 UTP (≤ 100 metros) 100BASE-TX: Cat5 ou UTP posterior (≤ 100 metros) 1000BASE-T: Cat5e ou UTP posterior (≤ 100 metros) |
|
Fibra óptica Porto: |
O porto de fibra ótica do gigabit, defeito nenhum inclui o módulo ótico (único-modo opcional/multi-modo, única fibra/módulo ótico da fibra dupla. LC) |
|
Expansão Porto Fibra Óptica |
Suporte Turbo overclocking 2.5G expansão módulo óptico e anel rede. |
|
Cabo óptico/distância |
Multi-modo: 850nm/ 0-550m, único modo: 1310nm/ 0-40km, 1550nm/ 0-120km. |
|
Parâmetros do chip |
|
|
Tipo Gerenciamento Rede |
L2 |
|
Protocolo Rede |
IEEE 802. 3 10BASE-T, IEEE 802. 3i 10Base-T, IEEE 802. 3u 100Base-TX, IEEE 802. 3ab 1000Base-T, IEEE 802. 1000Base-X 3Z, IEEE 802. 3x |
|
Modo Encaminhamento |
Armazenar e Encaminhar (Completo)TIrãSMijei) |
|
Capacidade do interruptor |
52Gbps (sem bloqueio) |
|
Encaminhamento Taxa @ 64byte |
20,83 Mpps |
|
CPU |
416M |
|
DRAM |
1G |
|
FLASH |
128M |
|
MAC |
8K |
|
Memória Buffer |
6M |
|
Quadro Jumbo |
9,6 K |
|
Indicador LED |
Alimentação/Sistema: SYS (Verde), Rede: Link (Amarelo), PoE: PoE (Verde), Porta de fibra: L/A (Verde) |
|
Redefinir interruptor |
Sim, pressione e segure o interruptor por 10 segundos e solte-o para restaurar as configurações de fábrica |
|
PdE &Alimentação |
|
|
Porto PoE |
Porta 1-8 |
|
Gestão PoE |
Configuração do limite de potência total PoE Início do atraso do poder, trabalho do PoE e programação do tempo Porto PoE trabalhando exibição status, Porto PoE saída prioridade configuração Porto PoE distribuição de potência, PoE on/off, af/at distribuição de energia |
|
Pin alimentação |
1/2 ( ) 3/6 (-) |
|
Poder máximo pelo porto |
30W, IEEE 802.3 af/às |
|
Consumo Energia |
Em espera <10W,FCarga ull af<120W, a <240W |
|
Entrada Tensão/Interface |
DC48-57V, 6P terminal Phoenix industrial, suporte a proteção anti-reversa. |
|
Alimentação |
Não, 48V/120W opcional ou 48V/240W fonte de alimentação industrial |
|
Parâmetro físico |
|
|
Operação Temp/Umidade |
-40 ~ + 80 ° C, 5% ~ 90% RHNSobre condensação |
|
Temp/umidade do armazenamento |
-40 ~ + 85 ° C, 5% ~ 95% RHNSobre condensação |
|
Dimensão (L * W * H) |
165*148*54 milímetros |
|
Peso líquido/bruto |
1,1 quilogramas/1,3 quilogramas |
|
Instalação |

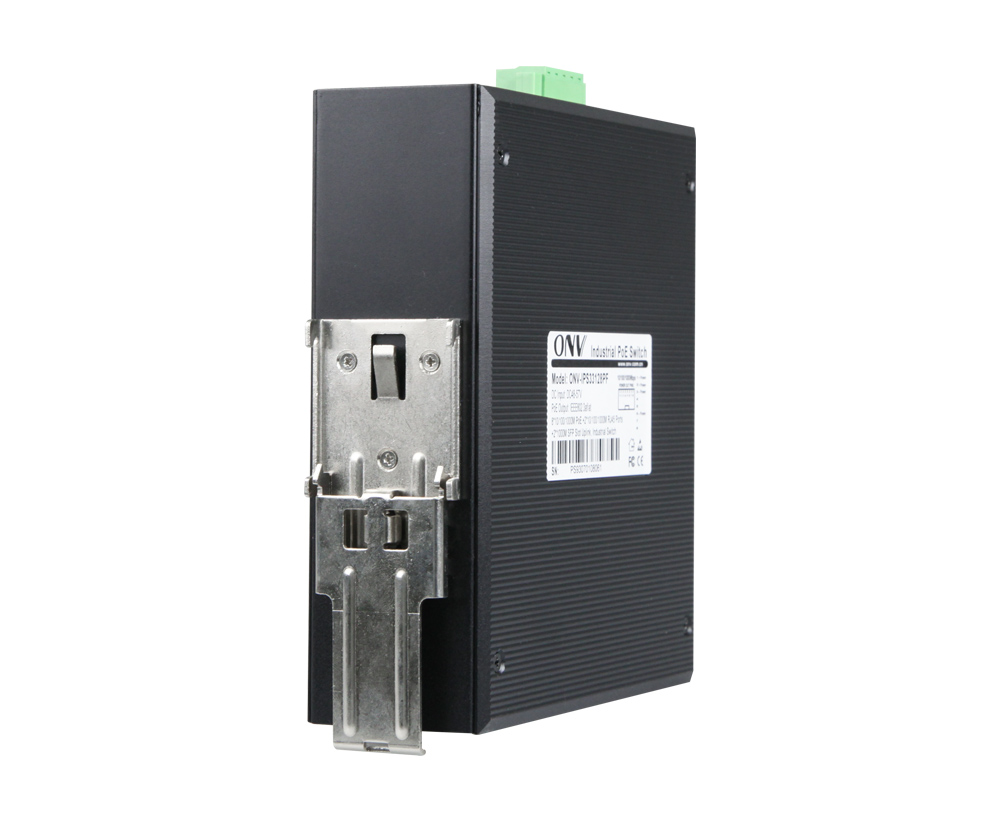

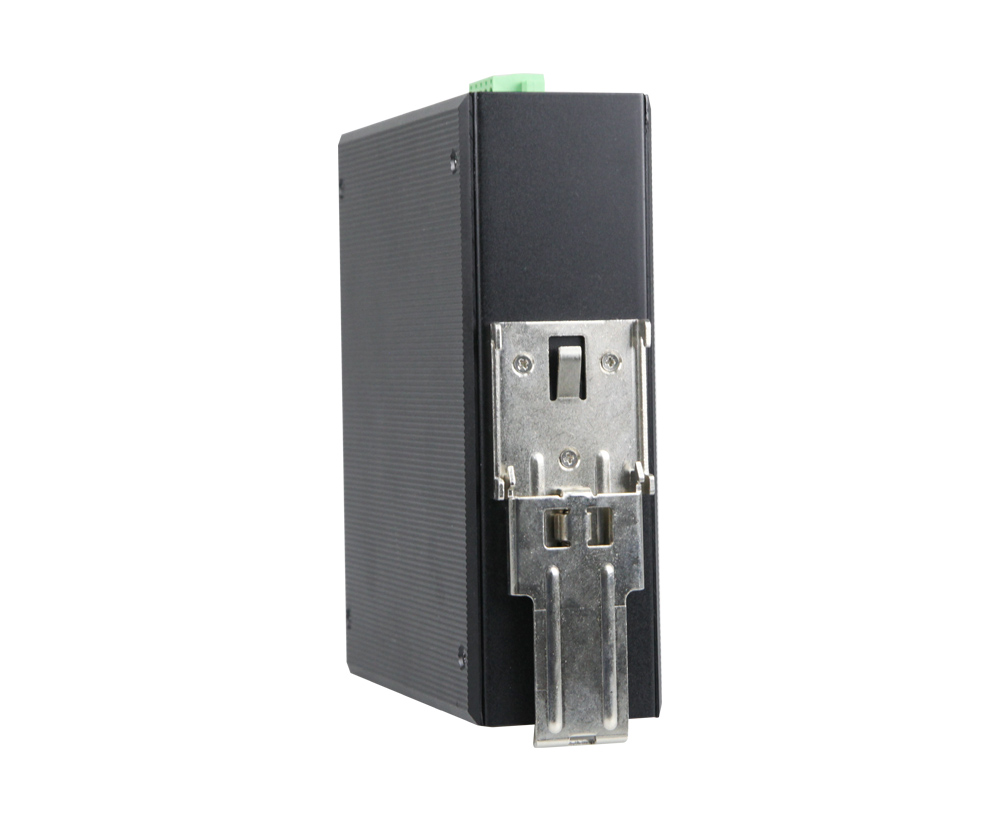

Desktop, trilho 35mm DIN |
|
Certificação & garantia |
|
|
Proteção contra raios |
IEC61000-4-3 (RS):10 V/m (80-1000MHz) FCC Parte 15/CISPR22 (EN55022): Classe A IEC61000-6-2 (Padrão Industrial Comum) IEC61000-4-9 (campo magnético pulsado): 1000A/m IEC61000-4-10 (oscilação amortecida): 30A/m 1MHz IEC61000-4-12/18 (Shockwave): CM2.5kV, DM1kV Proteção nível: IP40, Proteção contra raios: 6KV 8/20us IEC61000-4-4(EFT): Cabo de alimentação: ± 4kV, cabo de dados: ± 2kV IEC61000-4-16 (transmissão de modo comum): 30V, 300V, 1s IEC61000-4-2 (ESD): ± 8kV contato descarga, ± 15kV ar descarga IEC61000-4-6 (transmissão de radiofrequência): 10V(150kHz ~ 80MHz) IEC61000-4-8 (campo magnético da frequência do poder): 100A/m, 1000A/m, 1s-3s IEC61000-4-5 (Surge): Cabo de alimentação: CM ± 4kV/ DM ± 2kV, cabo de dados: ± 4kV |
|
Propriedades mecânicas |
IEC60068-2-6 (Anti Vibração), IEC60068-2-27 (Anti Choque), IEC60068-2-32 (Queda Livre) |
|
Certificação |
Marca CE, anúncio publicitário, CE/LVD EN62368-1, FCC peça 15 classe A, RoHS |
|
Garantia |
5 anos, manutenção vitalícia. |
|
Recurso Gerenciamento Rede |
|
|
Interface |
Porto verde Ethernet Configuração de economia de energia Transmita controle contra tempestades baseado na velocidade do porto Configuração proteção temperatura portoPor exemplo,IEEEControle do fluxo 802.3x (Full duplex) O limite de velocidade do fluxo de mensagens na porta de acesso, mini tamanho de partícula é 64Kbps. |
|
L3 Característica |
Protocolo ARP max 1024 entradas Roteamento estático/roteamento padrão max 128 entradas L2 rede gestão, IPV4/IPV6 dupla pilha gestão Roteamento e encaminhamento L3 e comunicação entre diferentes segmentos de rede e diferentes VLAN |
|
VLAN |
Configurações de acesso, tronco e porta híbrida VLAN baseada em porta (4K), IEEE802.1q, configuração QinQ Voz VLAN, VLAN baseada em protocolo, VLAN baseada em endereço MAC |
|
Agregação portuária |
LACP, agregação estática, Max 7 agregação grupos e 8 portas por grupo. |
|
Spanning Tree |
STP (IEEE802.1d), RSTP (IEEE802.1w), MSTP (IEEE802.1s), Anel Redundante |
|
Protocolo Rede Anel |
G.8032 (ERPS), tempo de recuperação inferior a 20ms 250 Anel no máximo, Max 250 dispositivos por anel. |
|
Multicast |
MLD Snooping, Multicast VLAN, IGMP Snooping v1/v2/v3, Max 1024 grupos multicast, saída rápida |
|
Espelhamento Porto |
Espelhamento bidirecional dos dados baseado na porta |
|
QoS |
Limitação de taxa baseada em fluxo, redirecionamento baseado em fluxo Algoritmo Agendamento Fila (SP, WRR, SP WRR) Filtragem de pacotes baseada em fluxo, filas 8 * Output de cada porta 802.1p/ DSCP mapeamento prioridade, Diff-Serv QoS, Priority Mark/Observação |
|
LCA |
Distribuição ACL baseada na porta e VLAN L2-L4 função de filtragem de pacotes, combinando a primeira mensagem de 80 bytes e fornece definições ACL baseadas no endereço MAC de origem, endereço MAC de destino, endereço IP de origem, endereço IP de destino, tipo de protocolo IP, porta TCP/UDP, faixa de portas TCP/UDP, VLAN, etc. |
|
Segurança |
Buracos negros Mac, proteção IP fonte Autenticação do endereço IEEE802.1X e MAC Broadcast storm control, Backup para host datum SSH 2.0, SSL, isolamento porta, ARP mensagem velocidade limite Gerenciamento hierárquico do usuário e proteção por senha Anti-DoS ataque, AAA & RADIUS & certificação TACACS IP-MAC-VLAN-Port binding, inspeção ARP, MAC learning limit |
|
DHCP |
Cliente DHCP, Snooping DHCP, Servidor DHCP, Relé DHCP |
|
Gestão |
Relógio NTP, Restauração com um clique, SNMP V1/V2/V3 Registo do trabalho do sistema, gestão da rede Web (https) Detecção de Ping Link Layer Discovery Protocol (LLDP) ONV-NMS gestão cluster plataforma (LLDP SNMP) Verificação do status do cabo, Visualizando CPU Utilização Instantânea Status FTP, TFTP, Xmodem, SFTP arquivo upload e download gestão Console/modem AUX/telnet/SSH2.0CLI comando line configuração |
|
Sistema |
Navegador Web: Mozilla Firefox 2.5 ou superior, Google Chrome V42 ou superior, cabo Ethernet Cat5 e superior TCP/IP, adaptador de rede e sistema operacional de rede (como Microsoft Windows, Linux, Mac OS X) instalado em cada computador na rede Cat5 e acima cabo Ethernet |
